DMR数字对讲机模块如何连接中继台？时隙、色码与频率设置详解

在专业无线通信系统中，当单台对讲机或无线数传模块的通信距离无法满足广域覆盖需求时，引入中继台（Repeater）是标准的解决方案。深圳市思为无线科技有限公司（G-NiceRF）推出的DMR858M等数字对讲机模块，全面支持DMR Tier II标准，能够无缝接入各类标准DMR中继台系统。

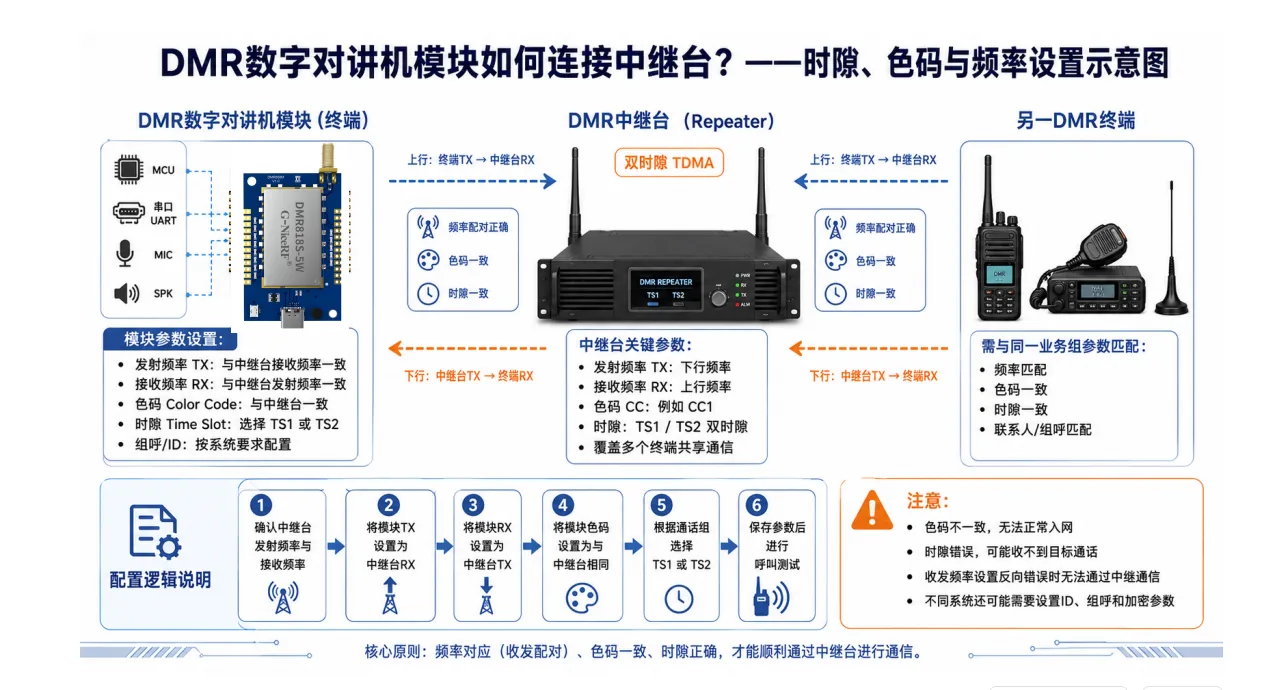

对于系统集成商和嵌入式开发者而言，成功将DMR终端接入中继网络，核心在于准确配置四个关键参数：收发频率、色码（Color Code）、时隙（Time Slot）以及通话组（Talkgroup） [1] [2]。本文将以DMR858M模块为例，详细解析这四个参数的技术原理及具体的系统配置方法。

一、理解中继台工作原理与收发频率配置

中继台的核心功能是接收来自终端的微弱信号，经过放大后以更高的功率重新发射出去，从而显著扩展通信范围 [3]。为了避免接收和发射信号相互干扰，中继台必须同时使用两个不同的频率，这需要通过双工器（Duplexer）来实现单天线收发。

1. 异频收发与频差（Offset）

在接入中继台时，终端设备（如DMR858M模块）的收发频率必须与中继台的收发频率形成交叉对应：

• 终端发射频率（TX） = 中继台接收频率
• 终端接收频率（RX） = 中继台发射频率

这种频率设置方式称为“异频收发”。在实际应用中，UHF频段（400~470MHz）的中继系统通常采用±5MHz的频率偏移（Offset）。例如，如果中继台的发射频率为440.000MHz，接收频率为435.000MHz，那么DMR858M模块的配置应为：接收频率440.000MHz，发射频率435.000MHz。

2. DMR858M频率配置指令

在系统集成中，开发者可以通过UART串口向DMR858M发送配置指令（CMD: 0x0D）来设定频道的收发频率。模块支持UHF（400-470MHz）、VHF（134-174MHz）以及350MHz专网频段，频率设置后将自动保存在模块内部的EEPROM中，支持掉电记忆 。

二、色码（Color Code）：数字系统的“通行证”

在模拟对讲机系统中，为了防止同频干扰，通常会使用CTCSS（连续语音载波静噪系统）或DCS亚音。在DMR数字系统中，承担类似功能的机制被称为色码（Color Code）。

1. 色码的技术作用

色码是DMR协议中的一种数字接入控制设置。其主要作用是区分在同一地理区域内使用相同频率的不同中继系统。当DMR模块接收到信号时，会首先检查数据包中的色码信息。如果色码与本机配置不符，模块将直接丢弃该数据包并保持静音。

2. 色码的取值范围与配置

DMR标准规定了从 0 到 15 共计16个色码值 [1]。这些数值没有特定的国际强制标准，通常由系统管理员或网络规划者自行分配。在行业惯例中：

• 色码 1 经常被用作中继台的默认接入码。
• 色码 0 多用于直通模式（单工通信）或测试信道 [1]。

要成功接入中继台，DMR858M模块配置的色码必须与中继台完全一致。开发者可以通过发送串口指令（CMD: 0x31）来设置当前频道的色码参数 [4]。如果模块显示有信号输入但无法解调出音频，首先应排查色码配置是否正确。

三、双时隙（Time Slot）技术与容量倍增

DMR Tier II标准的核心技术优势在于采用了TDMA（时分多址）技术。该技术将一个标准的12.5kHz物理信道在时间轴上划分为两个交替的微小时段，即时隙1（Time Slot 1）和时隙2（Time Slot 2） [5]。

1. 双时隙的工程价值

在模拟系统中，一个频率同一时间只能容纳一路通话。而在DMR双时隙系统中，中继台可以同时处理两路完全独立的语音或数据流，实现了频谱效率的翻倍 [3]。这种机制允许系统管理员将不同的用户部门或业务逻辑分配到不同的时隙上，例如：

• 时隙1：用于安保部门的语音调度。
• 时隙2：用于工程部门的语音通信或数据传输。

2. 终端时隙配置要求

当DMR858M模块接入中继台时，不仅频率和色码需要匹配，还必须明确指定工作在哪一个时隙上。如果中继台在时隙1上转发信号，而模块配置在时隙2上接收，同样无法建立通信 [2]。

开发者可以通过串口指令（CMD: 0x33）将DMR858M配置为时隙1或时隙2 [4]。模块内部的高精度TCXO温补晶振能够确保终端与中继台保持严格的时间同步，防止时隙间的串扰。

四、中继模式与通话组（Talkgroup）设置

在确认了底层物理参数（频率、色码、时隙）匹配后，还需要在逻辑层面上配置正确的呼叫类型和通话组。

1. 开启中继模式

DMR858M模块支持直通模式（Talk Around）和中继模式。在直通模式下，模块的收发频率相同，不经过中继台直接与附近终端通信。要接入中继网络，必须通过指令（CMD: 0x0E）明确开启当前频道的中继模式，此时模块才会按照设定的异频参数进行工作 。

2. 通话组（Talkgroup）匹配

DMR系统支持丰富的呼叫方式，包括全呼、组呼和私呼 [4]。中继台通常会根据业务需求划分多个通话组（Talkgroup ID）。要加入特定的通话组，DMR858M模块需要通过指令（CMD: 0x06）设置呼叫模式为“组呼”，并配置相应的目标组ID。只有当接收到的组ID与本机所在的接收组列表匹配时，模块的扬声器（SPKEN引脚拉高，LINE_OUT输出音频）才会被打开 [2]。

总结：成功接入中继台的“四要素”公式

综上所述，将DMR858M模块或任何标准DMR终端成功接入中继台系统，可以总结为一个核心配置公式：

成功通信 = 正确的异频设置（TX/RX） + 匹配的色码（0~15） + 指定的时隙（1或2） + 对应的通话组ID

通过标准化的UART指令集，系统集成商可以轻松地将DMR858M模块嵌入到各类调度终端、安防监控设备或工业物联网网关中，充分利用中继台的广域覆盖能力，构建稳定可靠的专业无线通信网络。
