矿山井下人员定位和测距用什么技术方案？UWB高精度定位解析

在煤矿和非煤矿山的日常生产与安全管理中，井下人员与车辆的位置监测一直是个硬指标。特别是新版《煤矿安全规程》对人员位置监测系统的实时性、覆盖率和读卡分站设置提出了更明确的要求。

由于井下巷道环境封闭、分支多且存在大量金属设备，传统的GNSS（GPS/北斗）信号无法穿透岩层。早期常见的RFID、125kHz低频触发或基于RSSI（接收信号强度指示）的蓝牙/WiFi定位方案，虽然能判断人员“是否进入某区域”，但在需要精确知道人员的具体坐标、移动轨迹，或者进行人车防碰撞测距时，精度往往不够。

目前，在需要高精度定位和测距的井下项目中，UWB（超宽带）技术是工程上落地较多的方案。今天我们就从技术原理、系统架构、算法选择以及硬件选型几个方面，把井下UWB定位方案梳理清楚。

一、UWB为什么适合井下环境？

UWB（Ultra-Wideband）的核心测距原理是基于无线电波的飞行时间 ToF（Time of Flight）。它不依赖信号强弱来估算距离，而是通过精确记录纳秒级的纳秒级窄脉冲在空间中的传播时间来计算距离（距离 = 传播时间 × 光速）。

这种机制使得UWB在面对井下复杂的电磁环境和多径效应时，具有更强的抗干扰能力。只要视距（LOS）条件良好，并且硬件端做好了天线延迟校准，UWB的测距和定位精度通常可以控制在厘米级（通常标称为±10cm）。

在矿山应用中，UWB主要解决以下问题：

• 巷道内人员和机车的高精度连续坐标监测。
• 采掘工作面、井底车场等复杂区域的人员定位与跟踪。
• 人车防碰撞（精准测距触发声光报警）。
• 电子围栏越界判定及应急救援位置回溯。

二、井下UWB实时定位系统（RTLS）的构成

一套典型的井下UWB定位系统主要由四个部分组成：

1. UWB定位标签（Tag）：由下井人员佩戴（如集成在矿灯、胸牌中），或安装在矿车上。负责发射UWB脉冲，并回传电量、SOS求救状态等数据。
2. UWB定位基站（Anchor）：固定安装在巷道顶板或侧壁。作为已知坐标的参考节点，接收标签信号并打上高精度时间戳。
3. 数据回传网络：UWB只解决“局部测距”，基站收集到的数据必须通过矿用环网（光纤/工业以太网/5G专网）回传到地面机房。
4. 位置解算引擎（Location Engine）：运行在服务器上的核心软件，根据基站传回的距离值或时间差，利用三边测量、双曲线等算法算出标签的X/Y坐标。为了让轨迹平滑，通常还会加入卡尔曼滤波（Kalman Filter）和巷道地图匹配（Map Matching）算法。

图1：地下矿井UWB实时定位系统（RTLS）架构

三、底层算法选型：TWR 还是 TDoA？

在底层协议规划上，UWB定位主要有两种技术路线，项目选型时需要根据并发量和功耗要求来定：

1. TWR（双向测距）

TWR（Two-Way Ranging）是通过标签和基站互相发送报文，计算往返时间来测距。工程上常用的是 DS-TWR（双边双向测距），它能抵消标签和基站之间晶振时钟的频偏误差，测距精度高。

• 适用场景：人车防碰撞（点对点直接测距）、普通巷道内的线性定位。
• 注意点：由于标签需要频繁收发报文，功耗相对较高；且大量标签同时测距时，空中信道容易拥堵，需要做好时隙分配。

2. TDoA（到达时间差定位）

TDoA（Time Difference of Arrival）模式下，标签只需单向广播一次报文，由周围多个基站记录到达时间，服务器根据时间差画双曲线交汇出位置。

• 适用场景：采掘工作面、硐室等人员密集的区域，适合大规模、高并发的人员定位。
• 注意点：TDoA要求基站之间必须保持极高精度的时钟同步（有线同步或无线同步），系统部署难度和硬件成本较高。

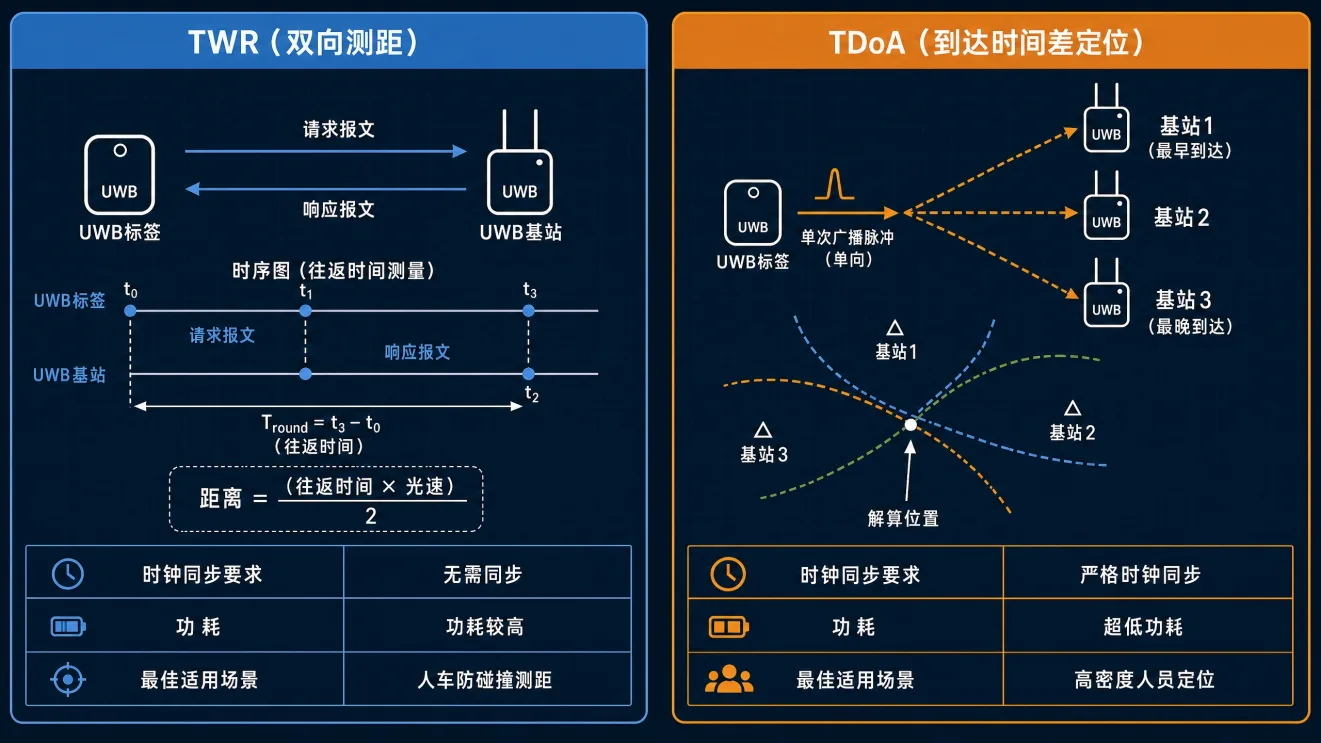

图2：TWR与TDoA测距算法对比

四、基站布置与硬件模块选型参考

矿山巷道不是规则的矩形空地，基站布置不能照搬厂房的网格法。直线巷道通常采用线性一维布置；而在弯道、交叉口，为了克服非视距（NLOS）传播和GDOP（几何精度因子）恶化，必须增加基站密度，做二维覆盖。

在底层硬件选型方面，国内专注特种通信的厂家思为无线（NICERF）提供了几款针对性的UWB模块，适合硬件工程师作为底层开发参考：

• UWB650Pro（适合做基站/远距离节点）：这款模块基于Qorvo DW3000系列开发，最大的特点是内部集成了射频功放（PA），发射功率达到了27dBm（约500mW）。在巷道这种狭长空间内，大功率意味着更远的单站覆盖距离，能有效减少基站的部署数量。它采用UART串口通信，支持Mesh组网和DS-TWR双向测距，休眠电流控制在210μA以内。
• UWB3000F00-X1（适合做低功耗人员标签）：这是一款纯低功耗收发器模块，发射功率0dBm。它的优势在于休眠电流小于1μA，且没有板载天线，预留了射频接口。这非常方便结构工程师根据矿灯、胸牌的外壳材质，灵活匹配FPC天线或陶瓷天线，解决结构干涉问题。

五、工程落地避坑指南

最后提醒一点：不要把模块规格书上的“最远通信距离”等同于“高精度定位覆盖距离”。

模块能在1公里外通信，不代表在1公里外还能保持10厘米的测距精度。井下的煤壁吸收、金属设备反射、人员身体遮挡，都会导致信号衰减和多径误差。

因此，一套合格的矿用UWB定位系统在下井前，必须经过严格的LOS/NLOS对比测试、天线延迟校准以及整机的防爆（本安型）、阻燃抗静电等矿用安规认证。只有底层射频硬件扎实，加上上层滤波算法的优化，才能在井下真正跑出稳定、不漂移的轨迹。
