全双工无线音频模块出现回声和底噪怎么办？从硬件到 AEC 的排查方法

全双工无线音频模块出现异常时，先不要把所有问题都归为“回声”。听到自己延迟返回，通常是远端把本端扬声器声音经麦克风再次送回，属于回声；持续的“嘶嘶”、嗡声或固定频点杂音，通常属于噪声底；某一频率持续尖叫并迅速变大，则是扬声器—麦克风闭环形成的声反馈啸叫。三种现象的根因和调试顺序不同。

对于全双工产品，故障可能位于声学结构、模拟音频前端、数字音频接口、算法参数、无线链路或供电接地。排查时通常较有效的方法不是同时叠加 AEC、降噪和自动增益，而是先建立对照：关掉算法观察原始信号，隔离麦克风与扬声器，确认参考信号和延迟，再逐项恢复处理模块。这样可以避免把硬件削顶、功放失真或电源噪声误认为算法问题。

基本原则： AEC（声学回声消除）和 NS（噪声抑制）不是同一项功能。AEC 的目标是估计并抵消“扬声器播放的远端信号”被麦克风拾取后的回声；NS 的目标是压低相对稳定或可识别的背景噪声。带降噪功能的模块不应被默认视为内置 AEC，是否具备 AEC 及其参考信号接口必须以规格书和实际音频链路为准。

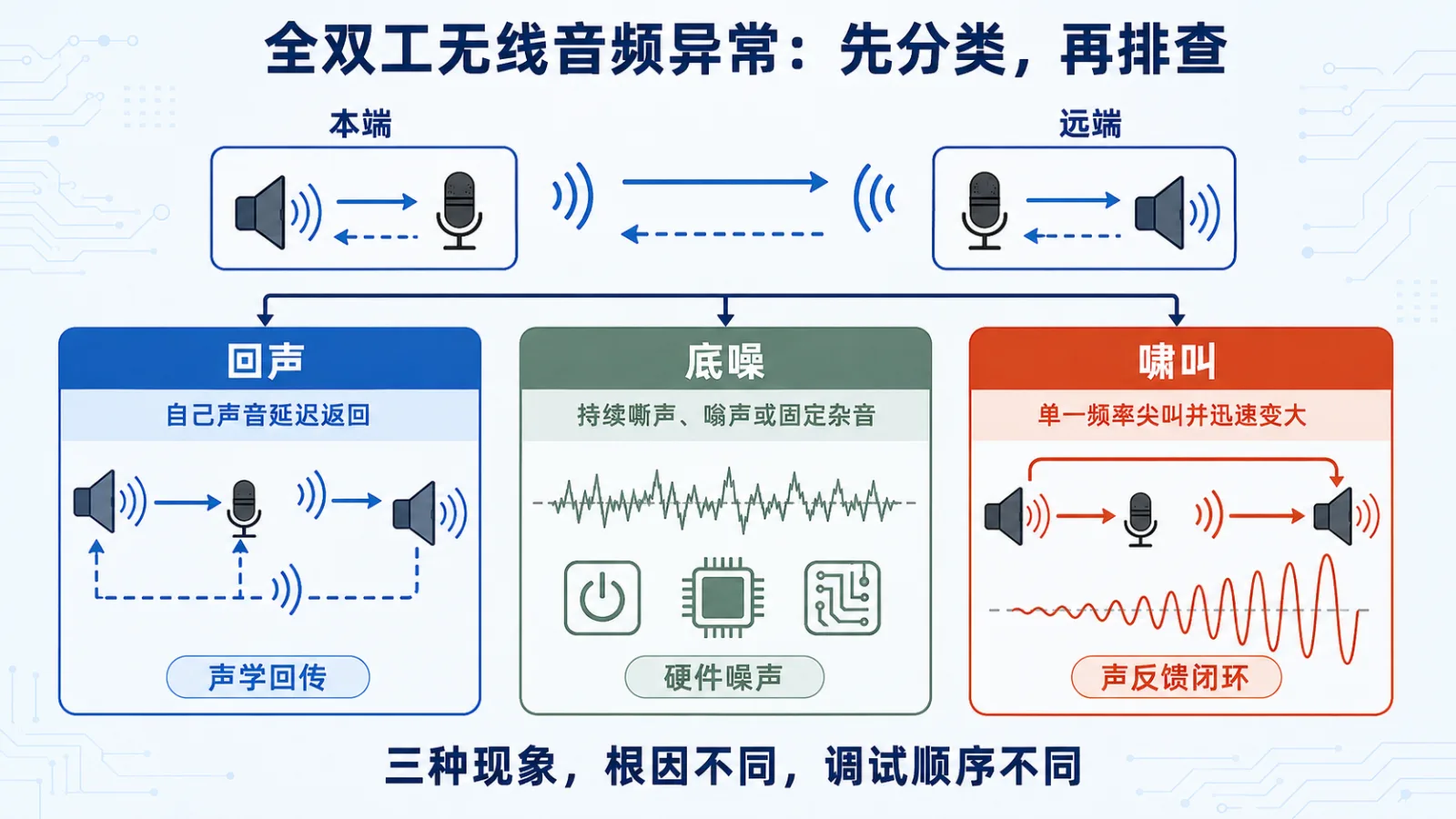

先判断：回声、底噪和啸叫分别是什么

现象分类是后续排查的入口。回声通常存在明显的往返延迟，远端用户更容易听到自己；底噪往往在没有讲话时仍然存在，并可能伴随电源、时钟或射频状态变化；啸叫则是典型的正反馈，音量上升或麦克风靠近扬声器后会迅速恶化。虽然三者可能同时出现，但应先按最明显的现象建立最小可复现条件。

判断回声来自哪一端：用二分法缩小范围

排查回声时，应把“谁听到回声”与“回声从哪一路进入”分开看。假设远端播放测试语音，本端扬声器发声，本端麦克风拾取后经无线链路回传；此时远端会听到自己的声音。这是典型的本端声学回声路径。若关闭本端扬声器后回声仍存在，问题更可能在混音、线路串扰、软件回送或网络路径，而不是声学耦合。

一个实用的二分流程是：先让远端只播放稳定测试语音，本端保持安静；然后依次静音本端扬声器、本端麦克风、远端扬声器和远端麦克风。每一步只改变一个变量，并记录回声是否消失、音量是否改变、延迟是否变化。最后，再恢复到正常工作状态进行确认。这样有助于较快缩小问题范围，本端声学路径、远端声学路径，还是非声学的线路/网络回送。

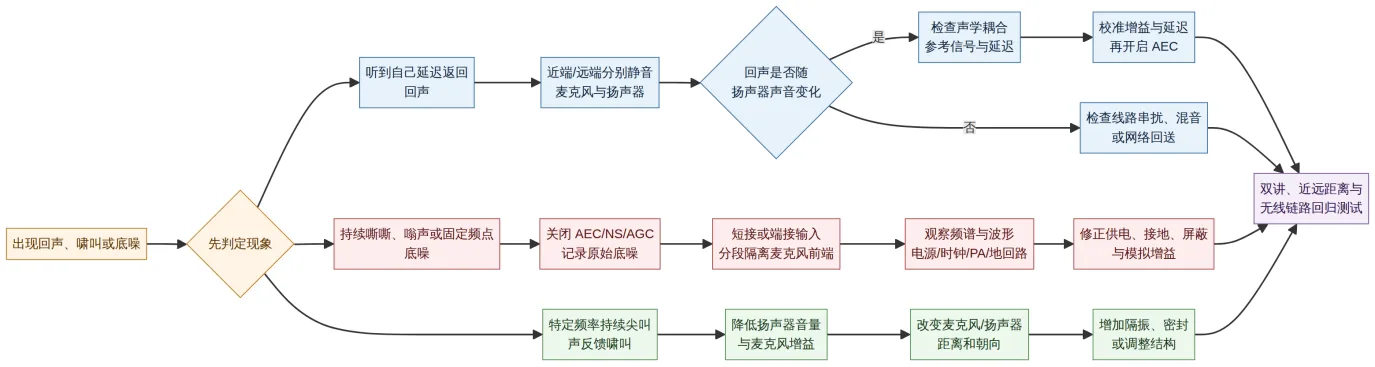

图 2：全双工无线音频模块的分层诊断流程。建议在每一步保存音频录音、配置参数和示波器/频谱截图，便于复现与回归。

如果模块或整机使用 PTT、静音开关或语音激活功能，也要注意它们会改变 AEC 的训练条件。AEC 需要在远端播放期间观察“扬声器参考—麦克风拾取”的对应关系；PTT、VOX 和静音逻辑是否影响 AEC，取决于静音点位于麦克风采集、AEC 输入还是无线发送路径。若静音发生在 AEC 麦克风输入之前，可能减少算法观察声学路径的机会；若仅关闭无线发送而本地 AEC 仍能获得麦克风与参考信号，则影响可能较小。因此应结合实际音频路由判断，不能只根据产品是否采用 PTT 得出结论。Q-SYS 的 AEC 文档也指出，传统的模拟静音或 PTT 会使 AEC 较难获得持续的自适应条件。

AEC 为什么失效：参考信号、延迟和非线性三个关键条件

AEC 的核心是以“实际送往扬声器的远端音频”为参考，估计扬声器到麦克风之间的声学传递路径，并从麦克风信号中减去估计出的回声。这个参考必须在内容、增益和时序上与扬声器真实播放的信号相对应。若远端音频、提示音或节目音频已经从扬声器播出，但没有进入 AEC 参考，AEC 无法抵消它；反之，若参考里包含实际未播放的声音，算法会失配或反复重新收敛。

参考点通常应放在扬声器输出链路中、并尽量靠近“所有会影响播放信号的处理之后”的位置。举例来说，如果扬声器路径在 AEC 参考取样之后又增加了压缩、限幅、音量调节、均衡、混音或延迟，而参考路径没有同步反映这些变化，AEC 看到的参考就不再等于真实播放信号。Bose 的 AEC 指南指出，未体现在参考中的时变处理、失真或增益变化会降低 AEC 的效果；需要放在扬声器输出的动态处理应在参考路径上得到正确反映。

AEC 参考通常应取自送往扬声器的数字播放链路，并覆盖主要的音量、均衡、混音和固定延迟处理。若参考取样后又加入时变增益、动态压缩、限幅或额外延迟，参考信号与实际播放信号可能不再匹配。参考点并非简单地“越靠近扬声器越好”，还要结合算法架构、数字与模拟边界以及设备提供的参考接口确定。

延迟同样重要。AEC 的滤波器尾长有限，参考信号与麦克风拾取的回声若时间对不齐，算法可用于模拟声学路径的时间窗口就会被浪费。XMOS 的延迟校正资料说明，参考路径和扬声器实际播放路径之间的延迟差需要校正，且主机配置或播放设备变化可能造成延迟重新变化。

对无线音频系统，应区分通话端到端延迟和 AEC 本地参考延迟。编码、重传和 Mesh 中继可能增加通话往返时间，使残留回声更容易被感知；参考取样之后的播放缓冲、DSP、采样率转换、DAC 或外接音频设备延迟，则会直接影响参考信号与麦克风回声的时间对齐。两类延迟应分别测量和记录。

需要特别区分“回声消除”与“降噪”。NiceRF SA628F22Pro 的产品页说明有“支持回音消除功能”，同时说明该型号在 SA628F22 的基础上增加了近场降噪模块。需要注意，回声消除与近场降噪仍属于不同处理功能。具体回声消除的适用音频通道、参考信号来源、可处理延迟范围及推荐声学结构，应以对应版本规格书、固件说明和实际测试结果为准，不宜将模块级功能直接理解为整机在任意结构和音量下都能达到相同效果。

先修正增益结构：任一级明显削顶都可能干扰调试判断

回声严重、底噪明显或语音失真时，先查看整个链路的增益结构：麦克风前级、ADC 输入、数字音量、编码器、DAC、功放和扬声器，任一级过高都可能产生削顶。削顶不仅让语音变粗糙，也会在扬声器和功放中引入非线性失真；AEC 的自适应滤波器主要针对线性、相对稳定的声学路径建模，非线性失真会留下难以抵消的残留回声。4

建议在代表性大声语音、提示音和远端播放信号下，分别观察模拟前级、ADC 数字采样和功放输出波形。语音峰值应留出余量，不要以“刚好不削顶”为唯一目标；实际产品还会遇到更大的说话声、近讲、突发提示音和电源波动。若需要降低音量，优先减少不必要的模拟高增益，再在可控的数字域和功放端分配增益，避免前级把底噪和失真一起放大。

降低声学耦合：结构措施通常比“加大算法强度”更稳定

只要扬声器和麦克风共处于同一结构内，声学耦合就不可避免。麦克风离扬声器越近、朝向越直接、封闭腔体反射越强、外壳振动传递越明显，AEC 需要处理的回声能量就越大，啸叫裕量也越小。改善结构可以直接降低回声基线，减轻算法负担。

实操中应先增加麦克风与扬声器的物理距离，避免麦克风正对扬声器出声面；随后调整两者朝向，使麦克风的指向性或拾音盲区尽量朝向扬声器；再检查扬声器是否通过壳体、支架、螺钉或 PCB 把机械振动直接传给麦克风。对于手持、头盔、车载或小型机壳，扬声器背腔密封、麦克风开孔的气流路径、泡棉、橡胶隔振和结构刚度都会影响结果。

啸叫属于声学环路增益在某频段超过 1 的问题。降低麦克风增益和扬声器音量是较直接的验证动作，但不是唯一解决方案。若在某一固定频率总是啸叫，说明该频段可能同时受到腔体共振、扬声器响应和麦克风拾音的放大；可通过改变位置、加阻尼、局部均衡衰减或改善密封来处理。AEC 不能替代专门的反馈抑制和结构优化，尤其在本端语音扩声、超短距离和高音量条件下，更应优先控制物理耦合。

底噪的硬件来源：从电源、接地到时钟逐段隔离

底噪排查首先要获得“算法关闭时的原始噪声基线”。在不改变基础音频路由的前提下，关闭 NS、AGC、自动静噪及后级音效，并将 AEC 固定为可重复的基准状态；如允许关闭 AEC，应分别保存开启和关闭两组原始录音。随后用频谱分析或音频录音观察噪声形态：宽带嘶声常与前级等效输入噪声、过高增益或电阻热噪声相关；50/60Hz 及其谐波常提示接地或电源耦合；固定开关频率及其边带可能来自 DC/DC；随无线发射、功放开启或数据突发出现的杂音，则可能来自 PA 电流、地回流或数字时钟耦合。

排查底噪时，建议每次只改变一个条件。先断开麦克风，观察噪声是否减小；再依次测试功放静音、关闭无线发射、更换电池或线性电源，并对比不同 DC/DC 和 I2S 时钟设置。必要时，可按照规格书要求端接音频输入，或用匹配的假负载代替扬声器。通过逐项对比，可以判断噪声来自麦克风、功放、电源、时钟还是无线发射部分。

在开关电源和数字音频共用一块 PCB 时，电源、功放和射频发射产生的快速电流变化，可能通过电源线或地线进入麦克风和音频输入，形成底噪或杂音。因此，高电流走线应尽量短而宽，开关电源部分应远离麦克风等敏感电路，去耦电容应靠近器件电源引脚。设计时还应检查功放和射频功放的电流回流路径，避免大电流经过模拟音频区域；也不建议在缺少回流路径分析的情况下简单分割地平面。

无线链路与编解码影响：先做有线回环对照

全双工无线音频并不只包含模拟麦克风和扬声器。以 SA628F30 为例，产品页说明其提供 I2S 数字音频或模拟音频接口，并可通过 USB 串口和 PC 软件配置相关参数，同时支持全双工、Mesh 中继和并发能力。因此，出现异常时要区分问题是在音频接口之前、模块内部处理、无线空口，还是远端播放侧。

一种较直接的对照实验是建立本地有线回环：在相同麦克风、功放和扬声器结构下，绕开无线链路或将无线模块置于固定、短距离、无中继、单一配置的状态。如果有线回环已经存在回声、啸叫或底噪，则优先处理硬件与声学路径；如果有线干净、无线后出现断续或金属音，再检查采样率、编解码参数、缓冲、丢包补偿、无线信号质量、中继和数据业务竞争。

自动增益（AGC）和噪声抑制（NS）也可能制造“像故障一样”的体验：AGC 释放时间过短时，背景噪声会在停顿后被迅速拉高，形成泵动；NS 过强时，弱辅音、尾音或音乐成分可能被误判为噪声，出现语音断裂或金属音。Q-SYS 的 AEC 文档说明，多频段的残留回声与噪声处理会涉及频段增益控制，过度处理可能产生不自然的频谱伪影。因此，参数应一次只调一个，并以录音 A/B 对比回声残留、可懂度、自然度和双讲表现。

推荐调试顺序：先建立基线，再逐层恢复功能

为了避免多个算法相互掩盖问题，建议按以下顺序完成调试。每一阶段的目标是减少变量，并保留当时的固件版本、PC 软件配置、音频录音、距离、音量和电源条件。

常见问题

AEC 越强越好吗？

不是。AEC 的目标是在降低残留回声的同时保留近端语音。若残留抑制或非线性处理过强，可能造成弱语音被压低、尾音断裂、音色失真或“音乐噪声”。应在单讲、双讲、安静环境和噪声环境中分别录音比较，在回声残留与语音自然度之间取得折中。

为什么只在大音量时回声严重？

大音量会增加扬声器到麦克风的声学耦合，同时更容易使扬声器、功放或麦克风前端进入非线性区域。AEC 对线性、稳定的路径更容易建模；削顶、限幅、失真或动态增益变化会让参考与真实回声不再一一对应，因此残留回声会加重。应先降低播放音量、检查功放波形和增益余量，再改善麦克风/扬声器布局。

近场降噪能否直接解决扬声器回声？

不能仅凭近场降噪功能作出这一判断。近场降噪主要用于降低环境背景噪声或部分干扰声，扬声器回声的处理还涉及回声消除功能、播放信号与参考信号的对应关系、链路延迟、增益结构和整机声学耦合。SA628F22Pro 产品页面列有“支持回音消除功能”，实际应用时仍应结合具体固件、接口方式、音量和结构条件进行验证。

为什么底噪在无线发射时才出现？

无线发射会改变 PA 电流、供电纹波、地回流和数字工作状态。若麦克风偏置、模拟输入参考或音频线与 PA/功放回流共用较高阻抗路径，发射脉动可能耦合进音频链路。应对比发射开/关、不同输出功率、不同电源和假负载工况下的频谱与模块电源脚波形，而不是直接增大 NS 强度。

结语

全双工无线音频模块的回声、底噪和啸叫，通常需要从声学、硬件、音频处理和无线链路四层共同定位。回声首先检查扬声器参考、路径延迟和声学耦合；底噪先在算法关闭状态下分段隔离麦克风前端、电源、地回路、时钟和 PA；啸叫则优先降低环路增益并改善结构。AEC、NS 和 AGC 应在硬件基线和增益结构正确后逐项启用，而不是作为掩盖问题的第一手段。

对于 NiceRF 全双工系列，SA628F22Pro、SA628F30 等不同型号在近场降噪、模拟/I2S 接口、无线配置和组网能力上存在差异。调试前应先确认具体模调试前应先核对具体型号及固件版本所支持的回声消除、近场降噪、音频接口和配置方式，并确认这些功能在目标整机音频链路中的适用条件。
