低价格 高精度 四模卫星定位导航GPS模块 北斗模块 GPS02-TD

GPS02-TD模块是一款支持BDS/GPS/GLONASS/Galileo/QZSS/SBAS的四模GPS/北斗模块,全面支持北斗三信号,可为用户提供了高品质、抗干扰强、低功耗的定位导航解决方案。

联系我们

分享产品:

规格书&附件下载

产品规格书:GPS02-TD 高精度 低功耗 四模GPS定位模块V1.1.pdf

产品简介
特点&应用
性能参数
典型应用电路
引脚定义
机械尺寸(单位:mm)

GPS模块GPS02-TD支持BDS/GPS/GLONASS/Galileo

高精度GPS模块GPS02-TD

高灵敏度GPS模块GPS02-TD

低功耗GPS模块GPS02-TD

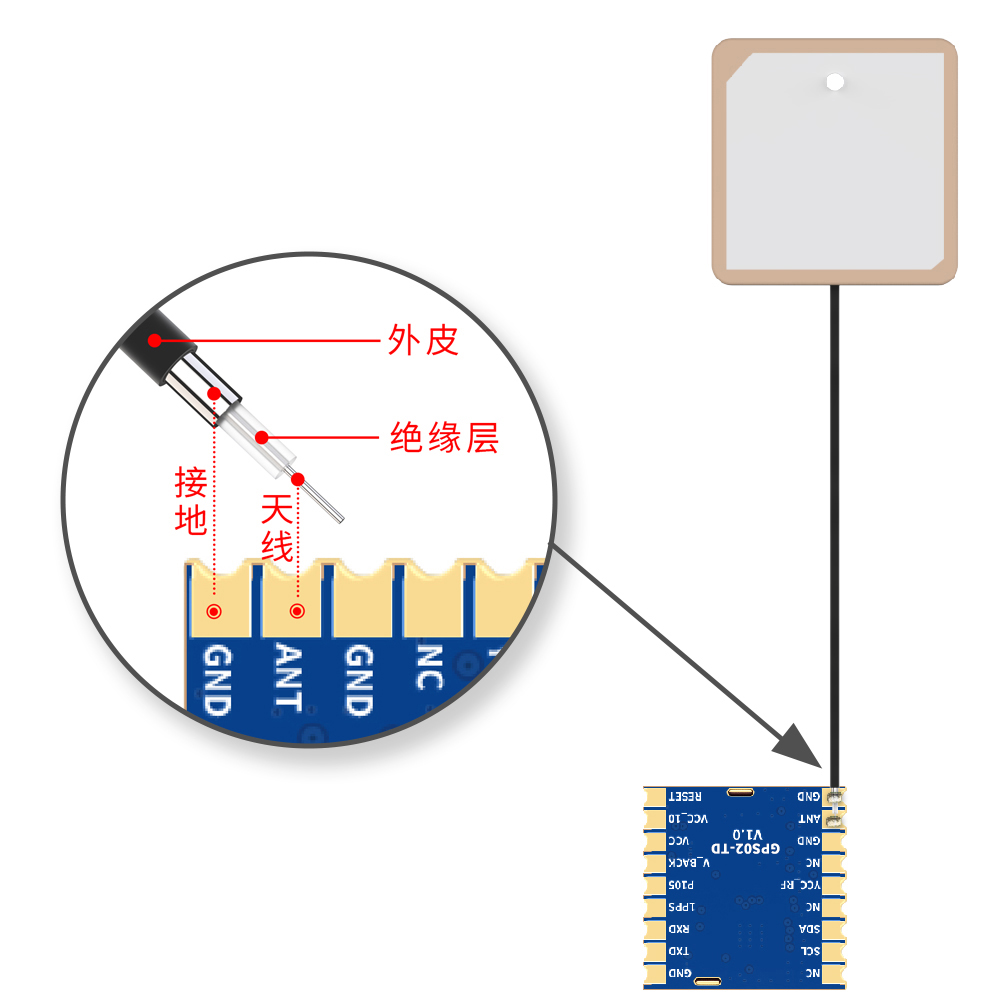

GPS模块GPS02-TD接GPS有源天线/无源天线

GPS模块GPS02-TD的应用领域

产品特点

  • 支持BDS B1I/B1C,GPS L1 C/A,GLO L1OF,Gal E1频点
  • 支持BDS/GPS/GLONASS/Galileo的单模、双模、多模工作,并可通过指令相互切换,默认BDS/GPS/GLO三模工作
  • 支持A-GNSS辅助定位
  • 支持对有源天线供电
  • 具有备份电源输入接口
  • 支持热启动
  • 支持外部复位
  • 支持UART接口
  • 冷启动捕获灵敏度可达-147 dBm,跟踪灵敏度可达-163dBm



应用领域

  • 个人定位和导航产品
  • 车载、船舶定位导航
  • 物联网
  • 手持便携设备
参 数 描述 最 小 典 型 最 大 单 位 条 件
运 行 条 件
工作电压范围 VCC 3.0 3.3 3.5 V
V_BCKP 2.5 3.3 3.5 V
温度 工作 -40   85
存储 -40   125
电 流 消 耗
接收电流     < 35   mA @双模,VCC=3.3V, V_BCKP=3.3V
体眠电流     < 25   uA VCC=0V, V_BCKP=3.3V
射 频 参 数
定位精度 水平   < 3   m @开阔地
高程   < 4.5   m
测速精度     <0.1   m
灵敏度 捕获   -147   dBm
跟踪   -163   dBm
外接天线增益       30 dB
测速精度     < 0.1   m/s
首次定位时间 TTFF 冷启动   < 28   s
热启动   1   s
重捕获   1   s
串 口 参 数
串口波特率   4800 115200 230400 bps
数据更新率(单系统) BDS/GPS/ GLONASS/ Galileo   1 20 Hz 默认1 Hz
数据更新率(双系统) BDS+GPS   1 10 Hz
BDS+GLONASS   1 10 Hz
BDS+Galileo   1 10 Hz
GPS+GLONASS   1 10 Hz
GPS+Galileo   1 10 Hz
GLONASS+Galileo   1 10 Hz
数据更新率(三系统) BDS+GPS+GLONASS   1 10 Hz
BDS+GPS+Galileo   1 10 Hz
数据更新率(四系统) BDS+GPS+GLONASS+ Galileo   1 10 Hz

有源天线接法如下:

GPS定位模块GPS02-TD的典型应用电路

无源天线接法如下:

GPS定位模块GPS02-TD的典型应用电路

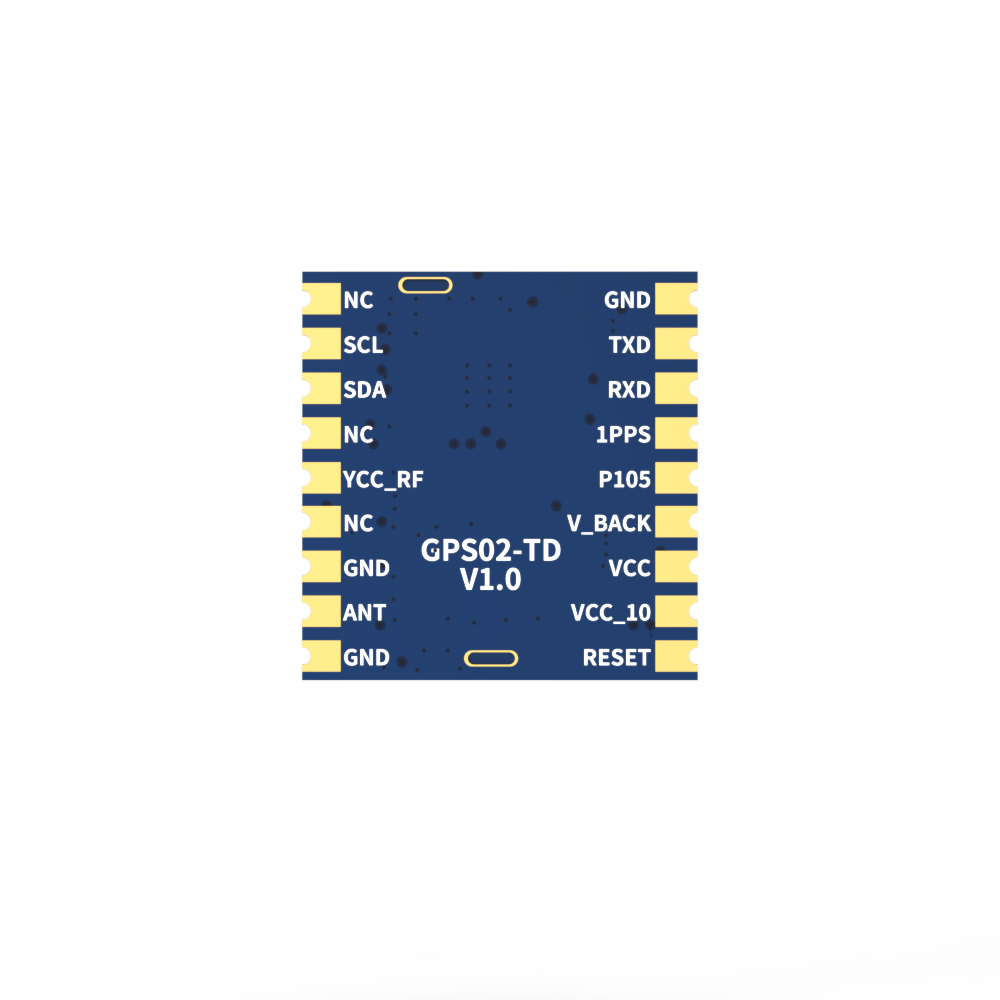

GPS定位模块GPS02-TD的引脚定义



脚位编号 引脚定义 I/O 电平标准 描  述
1、3、10 GND   接电源地
2 RF_IN I   天线输入
4、6 NC
5 VCC_RF O VCC 3.3V输出,由模块对天线进行供电,天线工作电流建议不超过20mA
7 SDA I/O 0-3.5 V 两线DDC接口的数据信号
8 SCL I 0-3.5 V 两线DDC接口的时钟信号
9、14 PIO12、13 O 0-3.5 V 预留接口
11 TXD O 0-3.5 V 数据输出、状态输出
12 RXD I 0-3.5 V 控制命令接收
13 1PPS O 0-3.5 V 秒脉冲输出
15 V_BCKP I 2.5-3.5 V 备份电源输入
16 VCC_IO 3.0-3.5 V IO电源输入
17 VCC 3.0-3.5 V 主电源输入
18 nRESET I 0-3.5 V 外部复位,低电平有效。复位管脚模块外部,不可连接对地电容器。
