K-1000C LED 控制系统无线升级方案 —— 基于 LoRa611II 的级联通信替代技术

K-1000C 是一款 LED 异步控制器，主要用于全彩 LED 灯光系统的离线控制。设备通过读取 SD 卡中的效果文件驱动灯具，实现动画或色彩变化效果。控制器支持 32–65536 级灰度控制与 Gamma 校正，兼容多种 LED 驱动芯片与控制协议，可驱动点、线、面等多种灯具，并支持多台控制器级联，具备 TTL 与 RS-485（DMX）信号输出，适用于建筑亮化、景观照明及舞台灯光等应用场景。

• 在部分应用场景中，传统有线级联方式可能存在以下局限：
• 施工布线容易受现场环境限制，工程量较大，系统调整灵活性有限；
• 长期运行中，线缆接头可能因松动或氧化引发通信故障，增加维护工作量；
• 当系统规模扩展时通常需要重新布线，提高后期改造复杂度；
• 在长距离布线情况下，信号衰减可能增加，对系统稳定性带来一定影响。

为提升系统部署灵活性，可采用 LoRa611II 无线透传模块替代原有级联线缆，实现控制器与灯具驱动板之间的无线通信。在保持原有控制逻辑结构不变的前提下，将物理连接由有线改为无线链路。

解决方案

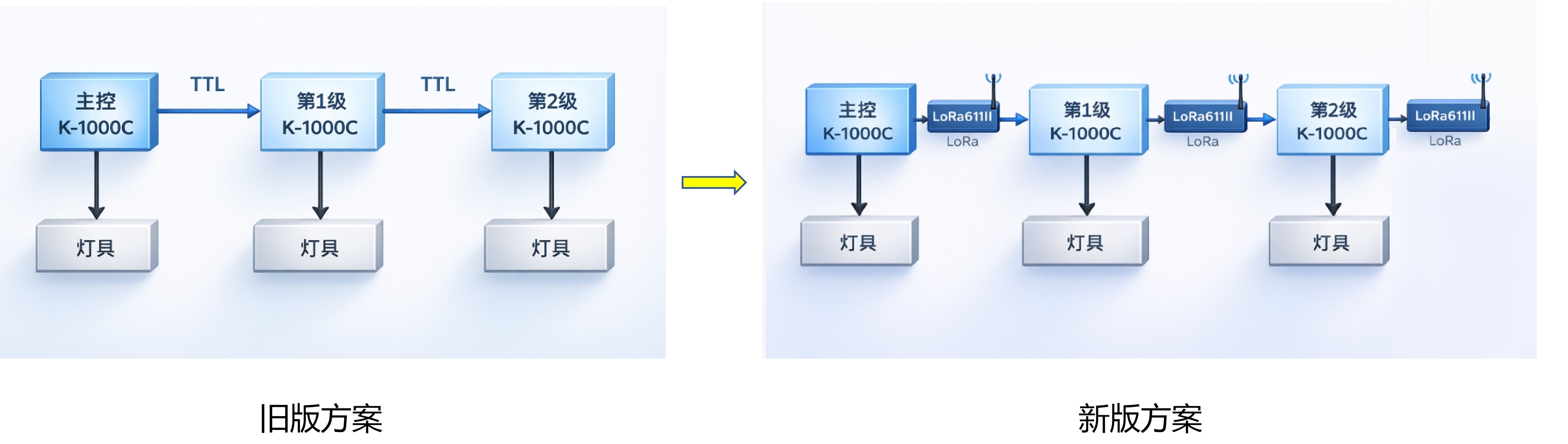

利用LoRa611II替代原有的级联线缆，实现控制器与各级灯具驱动板之间的无线通信，在保持原有控制逻辑结构不变的情况下，将物理级联连接改为无线通信链路.

关键技术难点与解决方案

在将 K-1000C LED 控制系统由传统有线级联升级为无线通信架构的过程中，并不仅仅是简单增加无线数传模块即可实现可靠运行。由于 LED 灯光控制系统对 时序同步、延迟控制以及系统兼容性 具有较高要求，在工程实践中需要重点解决以下关键问题。

时序同步与延迟控制问题

技术难点

在传统有线级联方案中，控制信号通过线缆直接传输，延迟几乎可以忽略。而无线通信需要经历 数据封装、空中传输、接收与解析 等过程，单次通信可能产生 数十毫秒级的延迟。

如果继续采用原有的 串联级联结构，在多级控制器（如三级级联）的情况下，延迟会逐级累积，可能导致不同区域灯光动画出现不同步现象，从而影响整体视觉效果。

解决方案:

为解决该问题，本方案对系统通信结构进行了优化设计：

• 拓扑结构优化

将传统的串联级联结构改为 星型网络拓扑（Star Topology）。主控节点通过无线链路同时向各级控制节点发送控制数据，使第 2 级、第 3 级控制器能够同步接收数据，从而避免多级级联导致的延迟累积问题。

• 通信速率优化

通过优化 LoRa611II 模块的通信参数，合理配置 串口波特率与无线空中速率，缩短单次数据传输时间，从而减少整体控制延迟，提高多节点灯光动作的一致性。

通过上述优化，在实际工程应用中可有效 提高多区域灯光效果的同步性。

控制接口兼容与安装复杂度问题

技术难点

K-1000C 控制器的接口设计主要面向传统有线级联方案，而 LoRa611II 模块属于通用无线数传模块。若直接连接，在接口形式、信号连接方式以及现场布线方面都可能增加施工复杂度，不利于工程快速部署。

解决方案

针对该问题，项目中专门设计了 专用转接板（Adapter Board），用于实现无线模块与控制器之间的标准化接口对接。

该转接板主要实现以下功能：

• 实现 LoRa611II 模块与 K-1000C 控制器接口的电气适配
• 简化现场接线方式，减少人工接线错误
• 提供标准化接口结构，提高系统集成效率

通过该转接板，LoRa611II 无线模块能够与 K-1000C 控制器实现 稳定可靠的连接，同时降低客户安装复杂度，并提升整体项目交付效率。

突出优势:

部署灵活性：采用星型拓扑后，主控与各节点之间无需物理连接。真正实现信号跟着灯具走，而不是灯具跟着线缆走。

维护成本：更换灯具或模块时，无需重新接线和包扎防水胶带，即换即通，大幅降低高空作业或受限空间内的维修时间。

扩展能力：在无线信号覆盖范围内，新增节点无需布线。只需增加一个从模块并配置好参数，即可无缝并入现有系统，为未来场景升级（如增加灯光分区）预留了极大的弹性空间。

信号质量：LoRa 无线通信具备较强的抗干扰能力，在合适的部署条件下可提供稳定的通信链路，保证控制指令的实时性和准确性。

技术总结:

通过对通信拓扑结构优化、传输速率调优以及接口适配设计 等关键问题的系统性优化，本方案实现了 K-1000C LED 控制系统的无线化升级，并在保持灯光控制逻辑不变的前提下，提高了系统部署灵活性与工程实施效率。
