DMX512控制器无线化改造方案--专业灯光控制方案

DMX512控制器是专业灯光控制领域广泛应用的标准设备，通过DMX512协议实现对各类舞台灯具、景观照明及广告标识的精准控制。在实际工程中，常需配合DMX Sub‑Controller等次级控制器进行级联扩展，以覆盖大面积或多区域的灯光场景。传统方案采用有线DMX512总线连接，控制器输出信号通过实线逐级传输至各子控制器，从而驱动后端灯具。

传统有线级联方案的局限

• 布线复杂：需在建筑结构内敷设专用DMX512屏蔽双绞线，线槽、穿管施工量大，尤其在不具备预留管道的旧改项目中难度极高。

DMX512 信号基于 RS-485 物理层，在标准布线条件下理论传输距离可达约 300 米。但在实际工程环境中，由于线路质量、接头数量、电磁干扰以及接地条件等因素影响，当传输距离较长或节点数量较多时，仍可能出现信号衰减或通信不稳定的问题，可能导致灯具闪烁、通道数据异常或控制失效等问题。

• 节点故障影响整条链路：有线级联采用“手拉手”拓扑，中间任一子控制器或接头出现松动、氧化，都会造成其后所有设备失控，排查困难。

• 扩展与维护成本高：新增或调整灯光分区需重新布线，后期维护需高空作业检查接头，耗时费力。

无线化改造方案

新旧方案对比：

采用工业级无线透传模块替代原有DMX512级联线缆，将控制器输出的DMX512协议数据通过无线方式发送至各DMX Sub‑Controller接收端，接收端再将数据还原为标准DMX512信号接入子控制器。改造后保持原有控制逻辑不变，物理连接实现无线化。

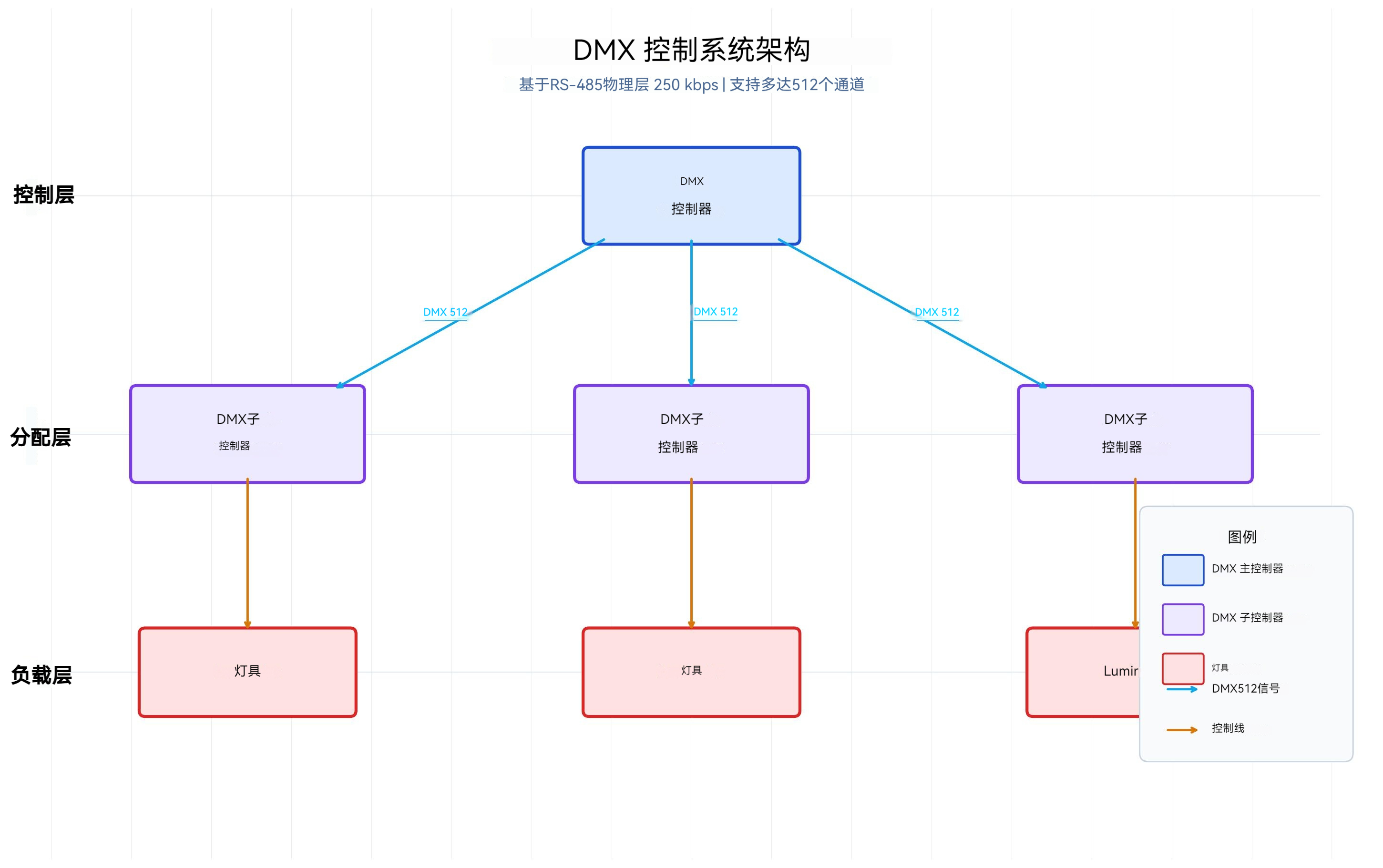

旧版方案

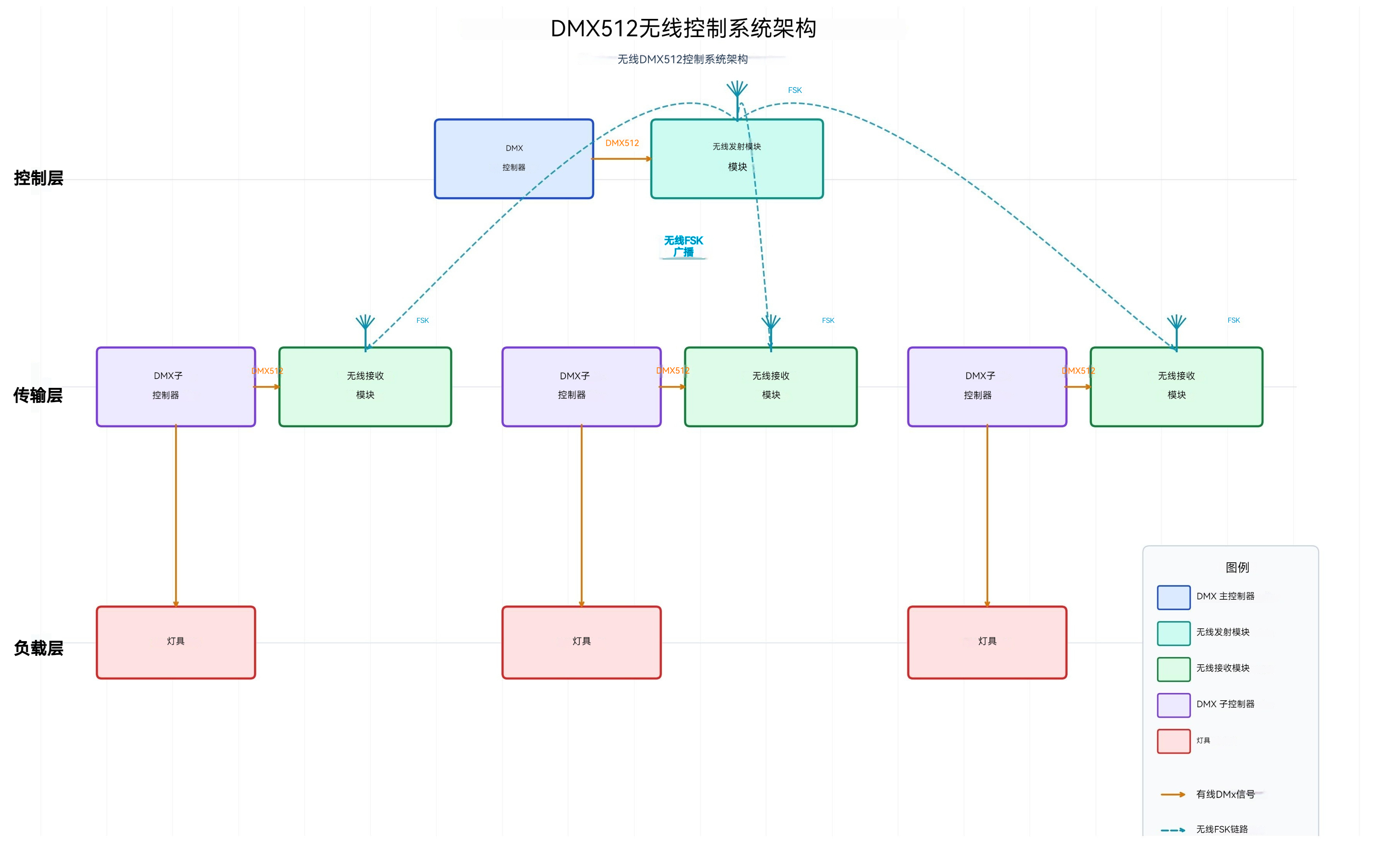

新版方案

 关键技术难点与解决思路

在将传统有线 DMX512 控制系统升级为无线架构时，需要解决多个工程层面的关键问题。由于 DMX512 协议对通信时序和数据连续性要求较高，无线链路必须在保证数据完整性的同时维持协议兼容性。实际工程实现中通常需要关注以下几个技术难点。

DMX512 时序保持
DMX512 协议采用固定帧结构进行周期性广播，包括 Break、Mark After Break（MAB）以及最多 512 个通道数据，尤其在满通道(512路)配置下，配合高刷新率场景，会产生巨大的瞬时数据吞吐量。无线传输过程中若延迟或缓存处理不当，可能导致帧间隔异常或数据丢失。因此无线模块需要支持稳定的数据透传机制，并在接收端保持 DMX512 的原始帧结构。

通信延迟与实时性控制
灯光控制系统对实时性要求较高，尤其在舞台或动态灯光场景中。无线链路可能产生一定延迟或抖动，因此需要通过合理的数据缓存和调度机制，使 DMX 数据帧能够以稳定周期进行更新。

• 多节点同步问题
  在大型灯光系统中，一个主控制器通常需要同时控制多个子节点。无线通信环境下，各接收节点之间可能存在微小时间差，因此需要通过稳定的数据广播机制，使多个接收端能够在接近的时间窗口内获得同一帧控制数据。
• 复杂电磁环境下的通信稳定性
  舞台设备、工业设备及开关电源等都会产生电磁噪声，对无线通信造成干扰。因此无线系统通常需要采用扩频调制或跳频通信等技术，以提升在复杂电磁环境中的通信可靠性。
• 系统扩展能力
  随着灯光系统规模扩大，控制节点数量可能增加。无线系统需要具备合理的网络管理能力，使新增节点能够快速接入系统，而不会影响已有节点的稳定运行。

DMX512 数据帧结构说明

DMX512 协议基于 RS-485 物理层，采用周期性广播的通信方式。控制器会持续发送完整的数据帧，以实时更新灯具的控制状态。一个标准 DMX512 数据帧主要由以下几个部分组成：

• Break 信号
  Break 是一段持续时间较长的低电平信号，用于标识一帧 DMX 数据的开始。接收设备通过检测 Break 信号来同步数据帧。
• Mark After Break（MAB）
  MAB 是 Break 结束后的短暂高电平间隔，用于给接收设备提供恢复时间。
• Start Code
  Start Code 用于标识当前数据帧的类型。对于标准 DMX512 控制帧，其值通常为 0x00。
• Channel Data（通道数据）
  随后是最多 512 个通道的数据，每个通道占用 1 字节，用于表示灯具的亮度、颜色或动作参数。

整个数据帧通常以约 44Hz 的刷新率持续发送。在这种情况下，链路需持续承受每秒逾 22KB 的密集数据流。在无线化方案中，需要确保无线链路能够稳定传输完整的数据帧，并保持原有时序结构，以保证灯具能够正确解析控制信息。

突出优势

• 部署灵活性

主控制器与各子控制器之间无需物理线缆，灯具与子控制器的安装位置不再受布线限制，真正实现“信号随需覆盖”。

• 完整保留DMX512协议特性

无线模块工作于透明传输模式，可实时传输 DMX512 数据帧，并保持原有 DMX512 时序结构，使后端设备能够像接收标准 DMX 信号一样进行解析。

• 高可靠性与抗干扰能力

基于 LoRa 扩频调制技术的无线链路具备较强抗干扰能力，有效规避工业现场电磁噪声，传输距离在复杂环境下可获得稳定的通信距离且节点之间相互独立，单个接收端故障不影响其他设备运行。

• 维护与扩展便捷

新增子控制器只需在信号覆盖范围内添加一对无线模块并简单配置，即可无缝并入系统，无需重新布线。

• 施工周期与成本双降

免除线缆敷设、管材及人工费用，缩短项目工期，尤其适合分批建设或后期改造的场景，为灯光系统的长期运营提供弹性空间。

系统架构说明：

在无线化改造方案中，主 DMX512 控制器通过 DMX 输出接口连接至无线发送模块，发送模块将 DMX 数据流实时转发至无线信道。各 DMX Sub-Controller 侧部署无线接收模块，接收模块将无线数据恢复为标准 DMX512 信号并输出至子控制器。

该架构在逻辑上保持原有 DMX512 控制系统不变，仅将原有有线级联链路替换为无线传输链路，从而实现系统无线化部署。
