头戴式全双工对讲耳机方案-无需主机 团队实时通信

一. 头戴式耳机方案概述

本方案面向专业对讲设备厂商，设计了一款基于全双工通信的无线对讲耳机系统。系统将我司自主研发的 SA618F30 无线音频模块 集成于头戴式耳机与可旋转麦克风的一体化结构中。

相较于传统半双工对讲设备不同，本方案无需外接主机，即可支持最多 8人全双工实时通话，并实现远距离清晰语音对讲。其"即戴即用"的耳机形态实现了免提操作，可在复杂应用场景中提升沟通效率与使用便捷性。

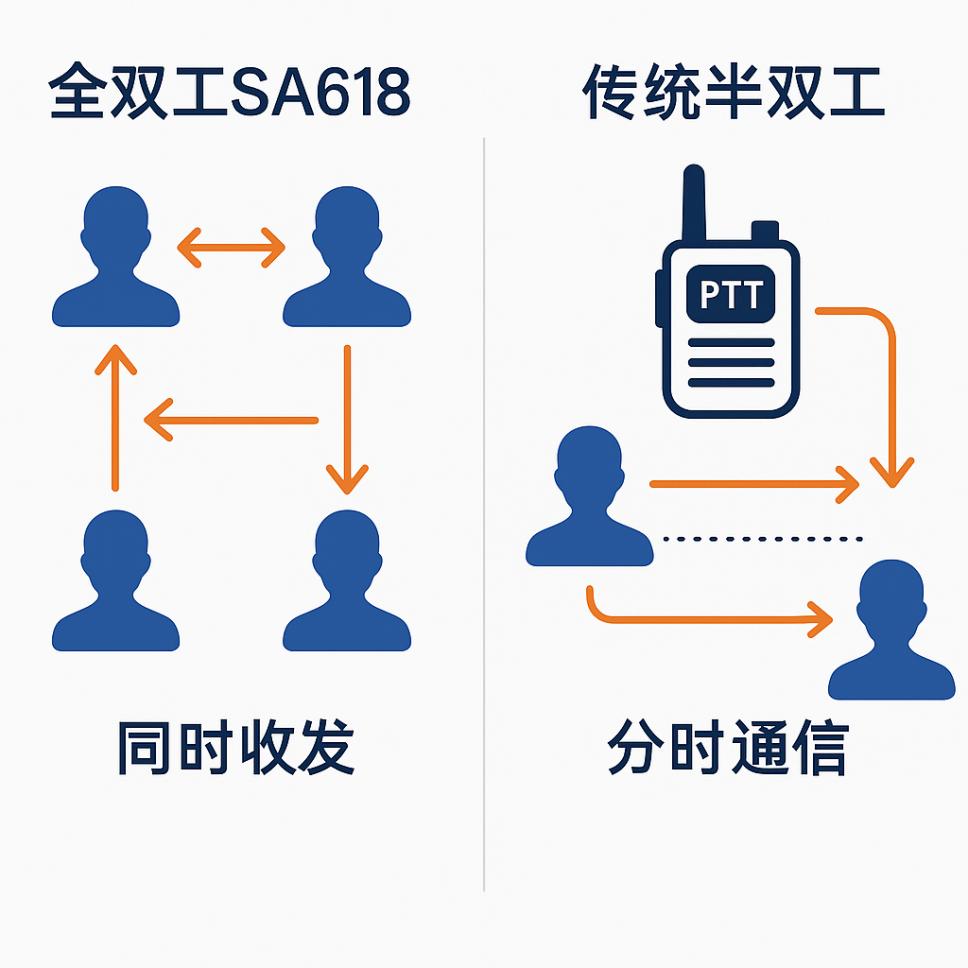

SA618F30全双工无线对讲与半双工区别

二、该对讲方案主要功能特点

• 全双工对讲：支持最多8人同时在线，实现无需按键的实时通话，通信延迟低（2信道约120ms）。
• 16个可选信道：通过编码开关调节信道，支持多组独立通话，组间互不干扰。
• 线性音量调节：配备旋转电位器，支持音量平滑调节。
• 触摸式模式切换：长按触摸键可在对讲模式、优先级模式和静音模式间循环切换，并伴有语音提示。
• 麦克风杆开关：将麦克风杆旋转至45°开机，旋转至180°关机。
• 低电量提醒：电量过低时，系统每分钟进行一次语音提示，并在自动关机前发出提示。
• 远距离传输：内置弹簧天线，在空旷环境下通信距离可达500米。
• 充电与续航：内置1100mAh聚合物锂电池，使用Type-C接口充电约1.5小时可充满，支持超过8小时的连续工作。
• 状态语音播报：开机、信道切换、模式切换等操作均提供中/英文语音反馈。
• Type-C充电接口：支持正反插，充电时红灯常亮，充满后转为绿灯。
•

三、系统拓扑结构

1. 无优先级全双工通信架构

该架构为去中心化通信模式，适用于平等沟通场景（如团队协作、户外作业等）。

• 全互联拓扑：任意两个节点间均建立双向实时语音链路，所有用户可同时收听和发言，无需等待信道空闲。
• 并发通信：所有在线用户可同时进行语音发送和接收，实现多方实时双向沟通。
• 去中心化网络：该网络无中心主控节点，不涉及信道占用和等待。每个用户的语音数据流被独立传输，并在其他用户的接收端进行混合。此架构最多支持8名用户在覆盖范围内进行低延迟的实时互动。

以下图示，详细介绍了以5用户为例，展示了无主从优先级架构下的全双工语音网络。

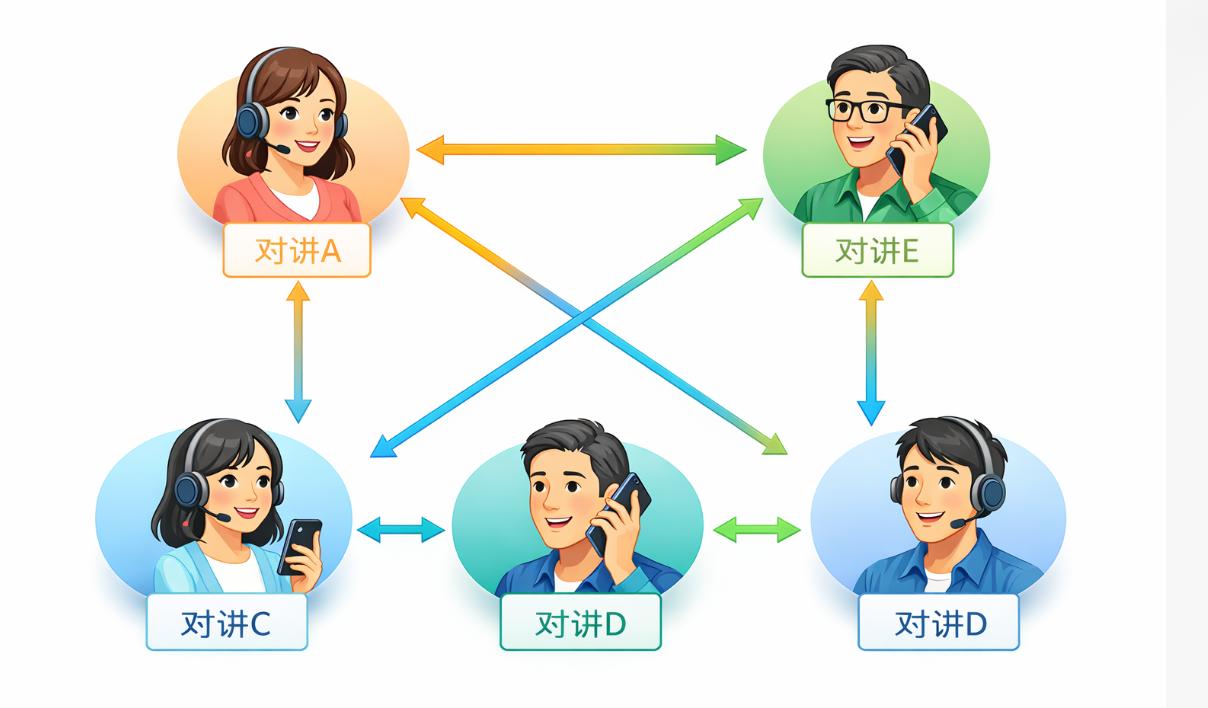

无优先级五人全双工对讲拓扑示意图

2. 优先级控制通信架构

该模式适用于具有明确指挥层级的应用场景（如调度指挥、安全管理等）。

• 主控权限：网络中预设一台设备（如，指挥官A）拥有最高通信优先级。
• 强制静音机制：当主设备激活麦克风通话时，系统将自动抑制所有从属设备（用户B、C、D等）的麦克风输入，使其进入"仅接收"状态。
• 避免信号干扰：此模式可有效避免因多人同时发言造成的信号混叠，确保关键指令能被清晰、无中断地传达给所有成员，适用于有明确指令层级要求的指挥、调度场景。

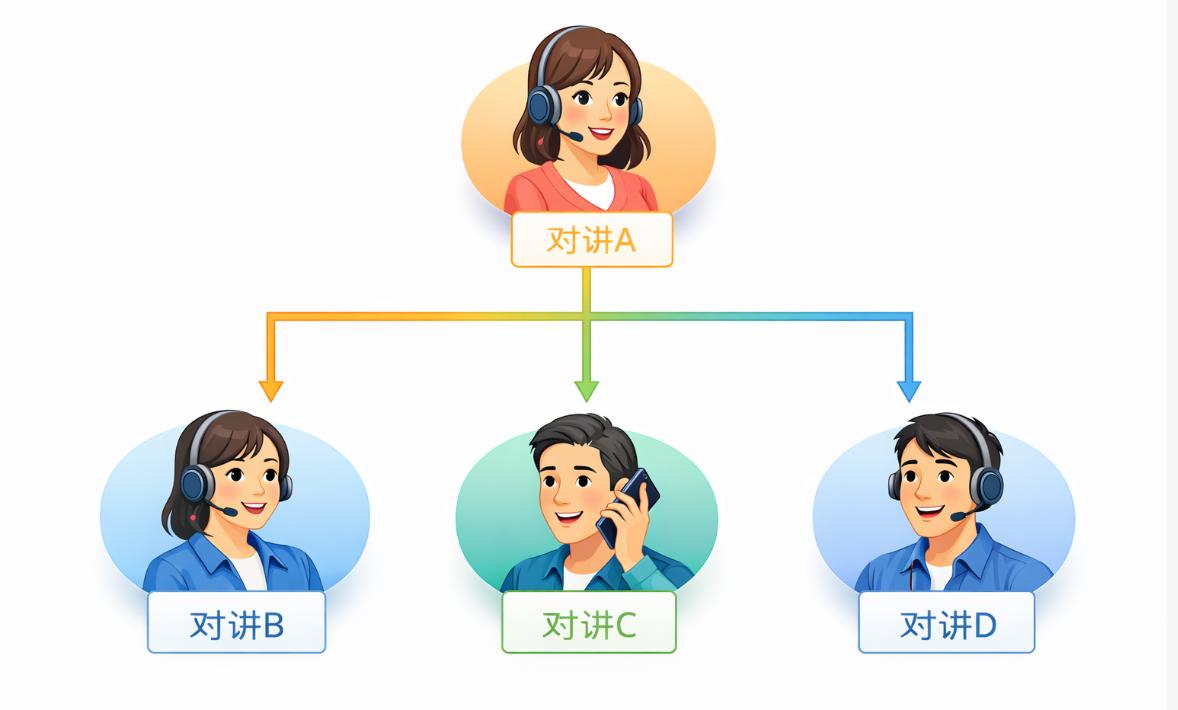

优先级模式对讲模式拓扑示意图

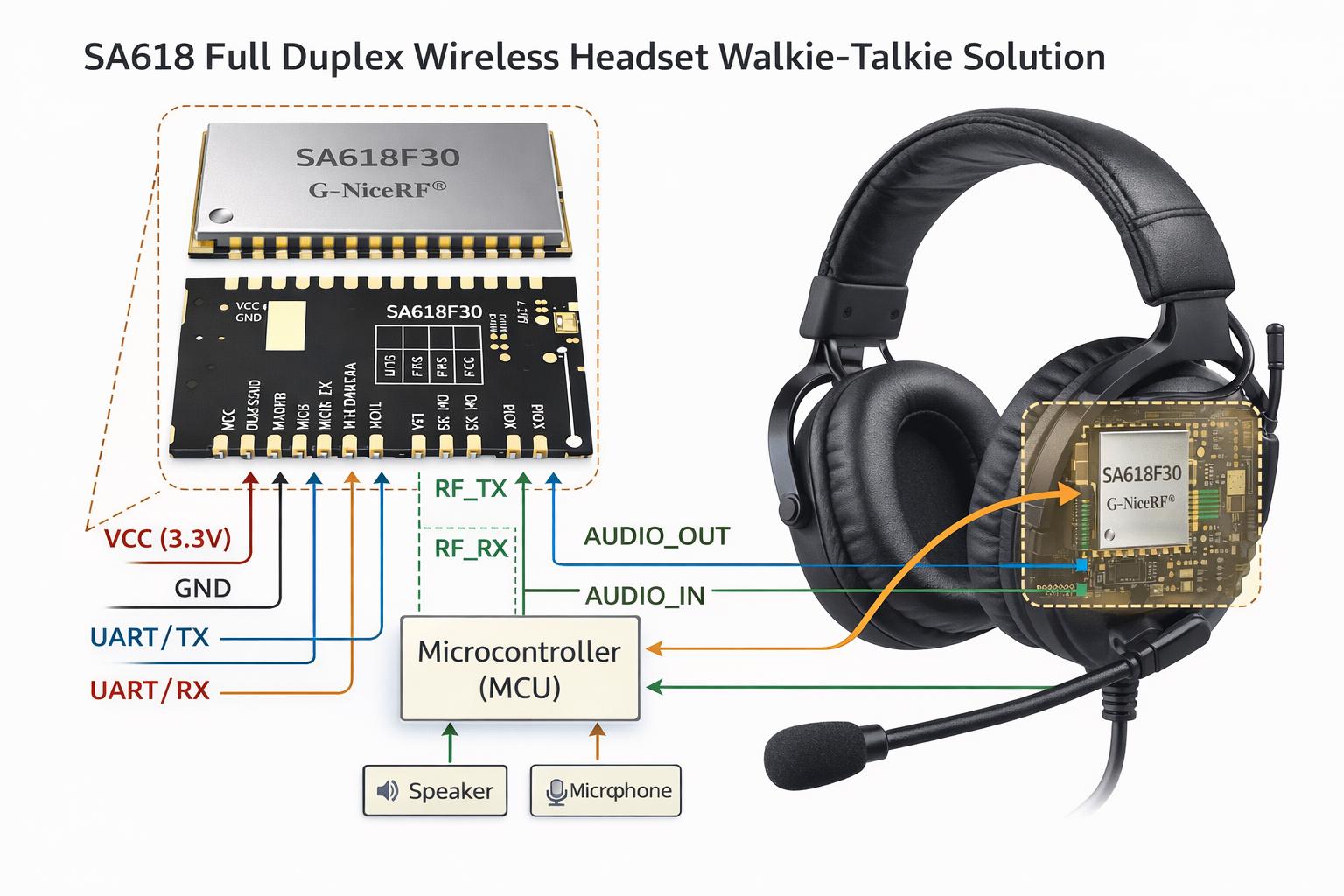

四、硬件系统框图说明

系统主要由以下功能模块组成：

• 核心模块：SA618F30无线音频模块
• 主控单元：MCU（微控制器）
• 音频链路：麦克风（MIC）→ 音频编解码器（Codec）→ SA618F30 → 扬声器（SPK）
• 电源管理：电池（1100mAh Li-Polymer）→ 电源管理单元（PMU）→ 各模块供电
• 充电接口：Type-C充电口 → PMU
• 人机交互：编码开关（信道选择）、旋转电位器（音量）、触摸按键（模式切换）、麦克风杆（开关机）
• 无线接口：SA618F30 → 弹簧天线（RF）

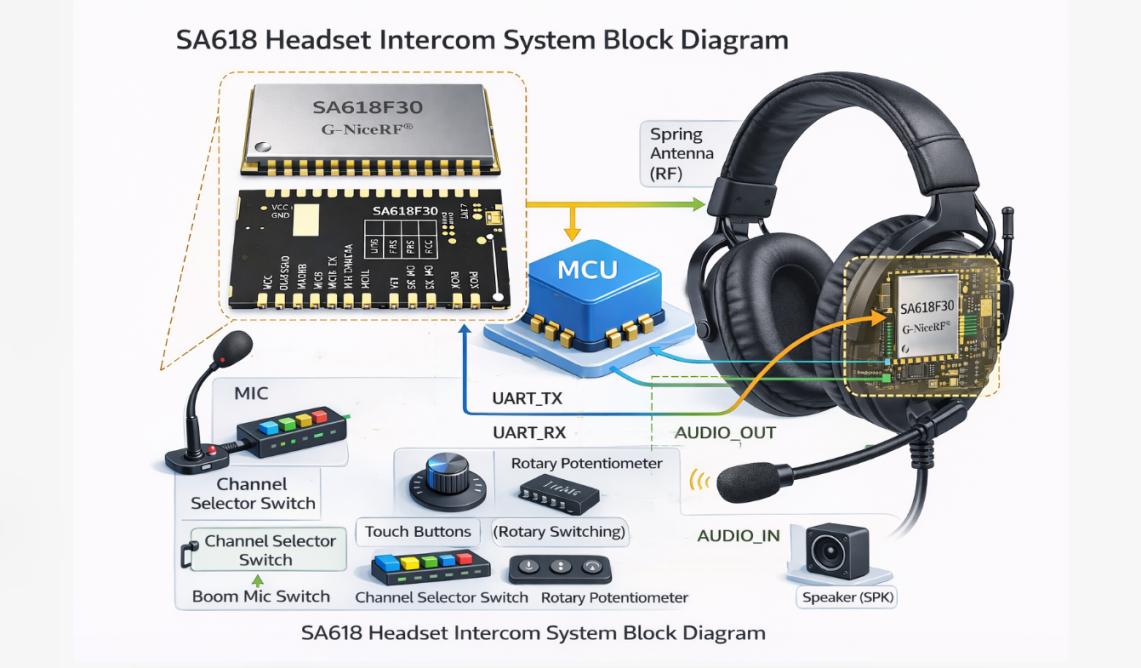

SA618耳机对讲系统硬件框图

此模式可有效避免多人同时发言造成的信号混叠，确保关键指令能够清晰、无中断地传达至所有成员，适用于有明确指令层级要求的指挥、调度场景。

• 唯一主控权： 网络中预设一台设备（对讲A）拥有最高通信优先级，在其激活发言期间，具有独占的语音发射权。
• 强制静音机制：当对讲A激活麦克风通话时，系统自动将其余所有从属设备（对讲B～D）的麦克风输入切换至静音，使其进入"仅接收"状态。
• 避免信号干扰：此模式可有效避免多人同时发言造成的信号混叠，确保关键指令能够清晰、无中断地传达至所有成员，适用于有明确指令层级要求的指挥、调度场景。

五、说明（工程参数说明）

本方案中涉及的通信距离、延迟及续航等参数为我司典型测试值，实际性能可能受使用环境、电磁干扰、天线配置及使用方式影响。
