思为无线(NICERF)SA818Pro 是在 SA818S 基础上进行了射频与功能扩展,在保持原有软硬件接口完全兼容的前提下,增加FSK 数据传输能力,并通过射频链路优化实现了更高的发射功率与更低的接收底噪。以下从工程实现角度逐一详解其核心技术特性。

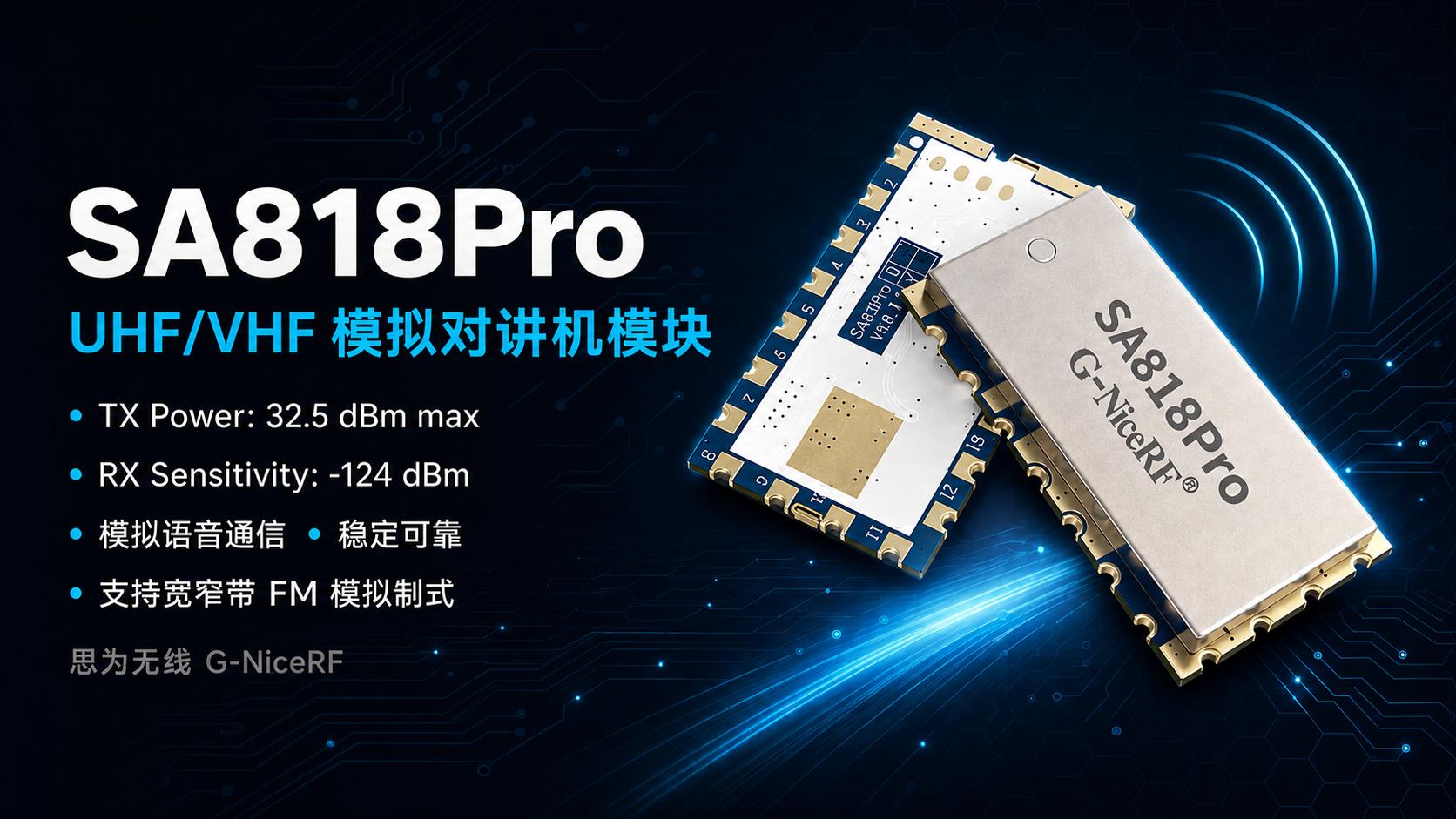

图1:SA818Pro 无线数据和语音对讲模块
一、射频链路升级:PA 增强 + LNA 新增
SA818Pro 在相同封装尺寸下,通过优化功率放大器(PA)设计,将最高发射功率提升至 32 dBm(典型约1.6W,@4.0V)。与此同时,新增低噪声放大器(LNA),使接收灵敏度较前代改善约 4 dB,典型值达到 -124 dBm(13 dB SINAD)。
在功率一致性方面,在额定供电与 50Ω 匹配条件下, SA818Pro 在 400–470 MHz 全频段内的功率输出波动严格控制在 < 1 dB,这对于多信道切换的系统设计而言,可减少不同频点下的额外功率校准需求。

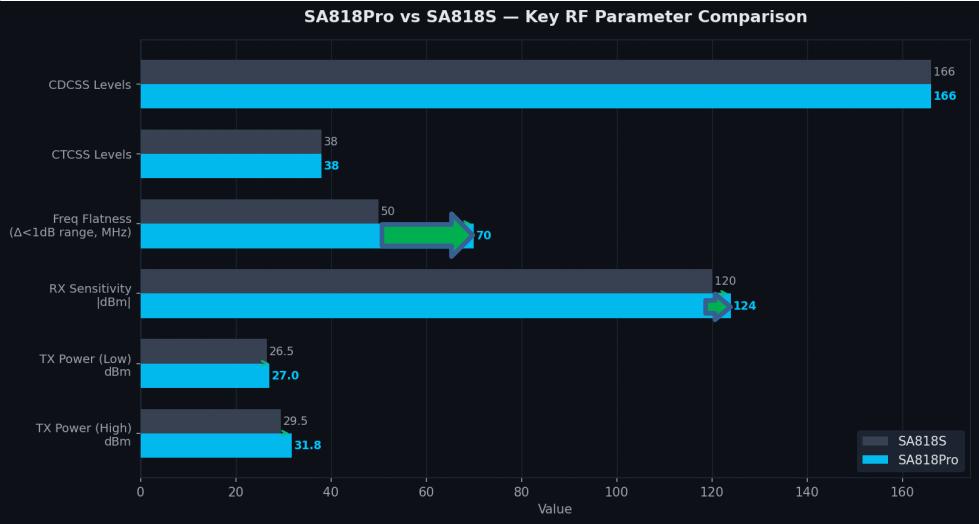

图2:SA818Pro 与 SA818S 关键 RF 参数横向对比(绿色箭头标注升级项)
二、功率与电压特性曲线
下图展示了 SA818Pro 在 424.75 MHz 高功率模式下,发射功率(dBm)与工作电流(mA)随供电电压(VCC)变化的实测数据,可直接用于电源设计与散热评估。
|
VCC (V) |
TX Power (dBm) |
TX Current (mA) |
|
3.0 |
27.8 |
629 |
|
3.3 |
29.6 |
759 |
|
3.6 |
31.0 |
889 |
|
4.0 |
32.0 |
964 |
|
4.4 |
32.7 |
1020 |
|
5.0 |
33.7 |
1110 |

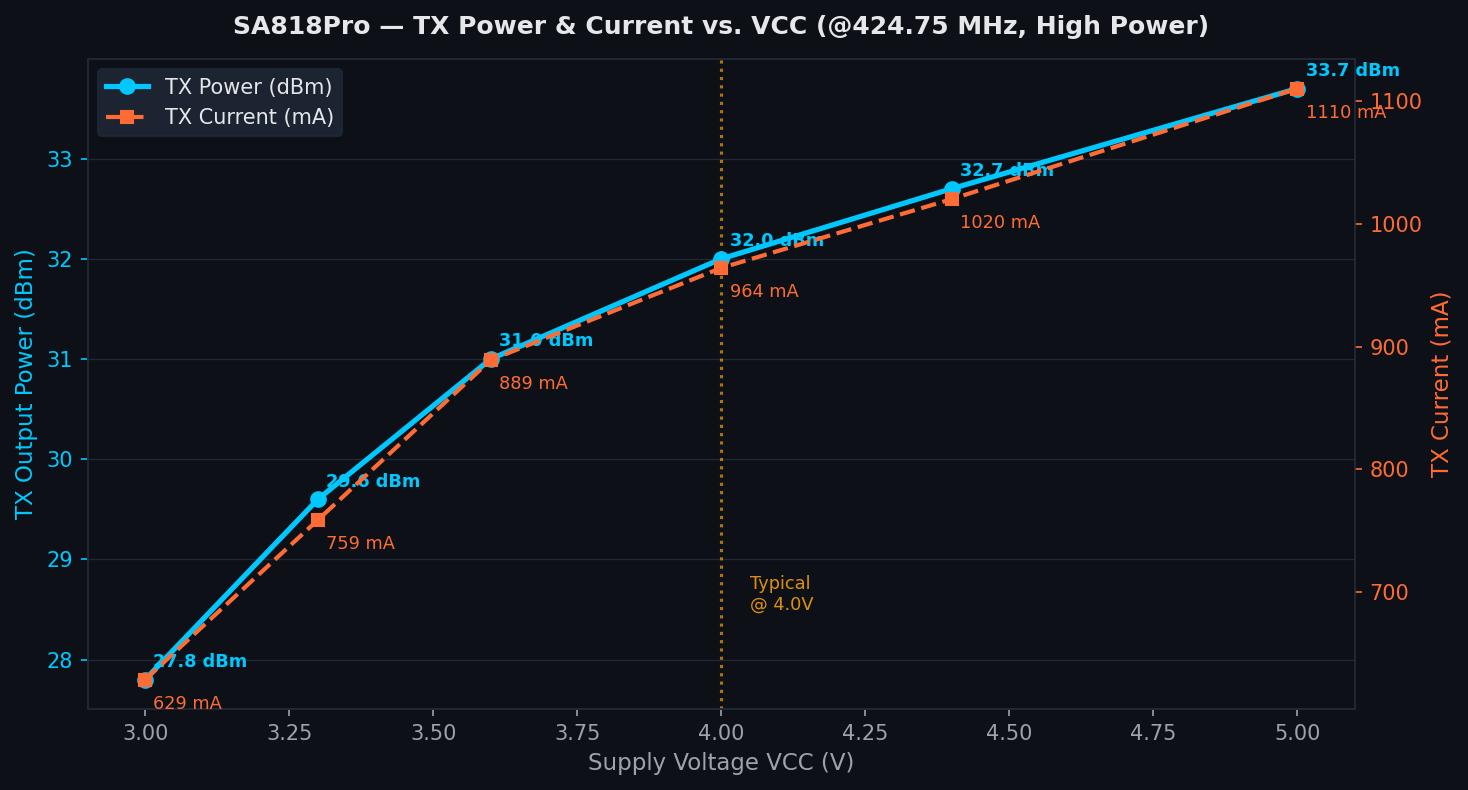

图3:TX 功率与电流随 VCC 变化曲线(高功率模式,@424.75 MHz)
工程提示:在 4.0V 供电下,高功率f峰值约 1A,建议电源设计预留 20% 裕量,并关注 PCB 走线阻抗对实际到模块电压的影响。
三、内部架构框图
SA818Pro 集成 MCU、RF 收发芯片、PA、LNA、Audio Codec 及 TCXO,通过标准 UART 接口对外暴露 AT 指令集,实现参数配置与数据帧收发。

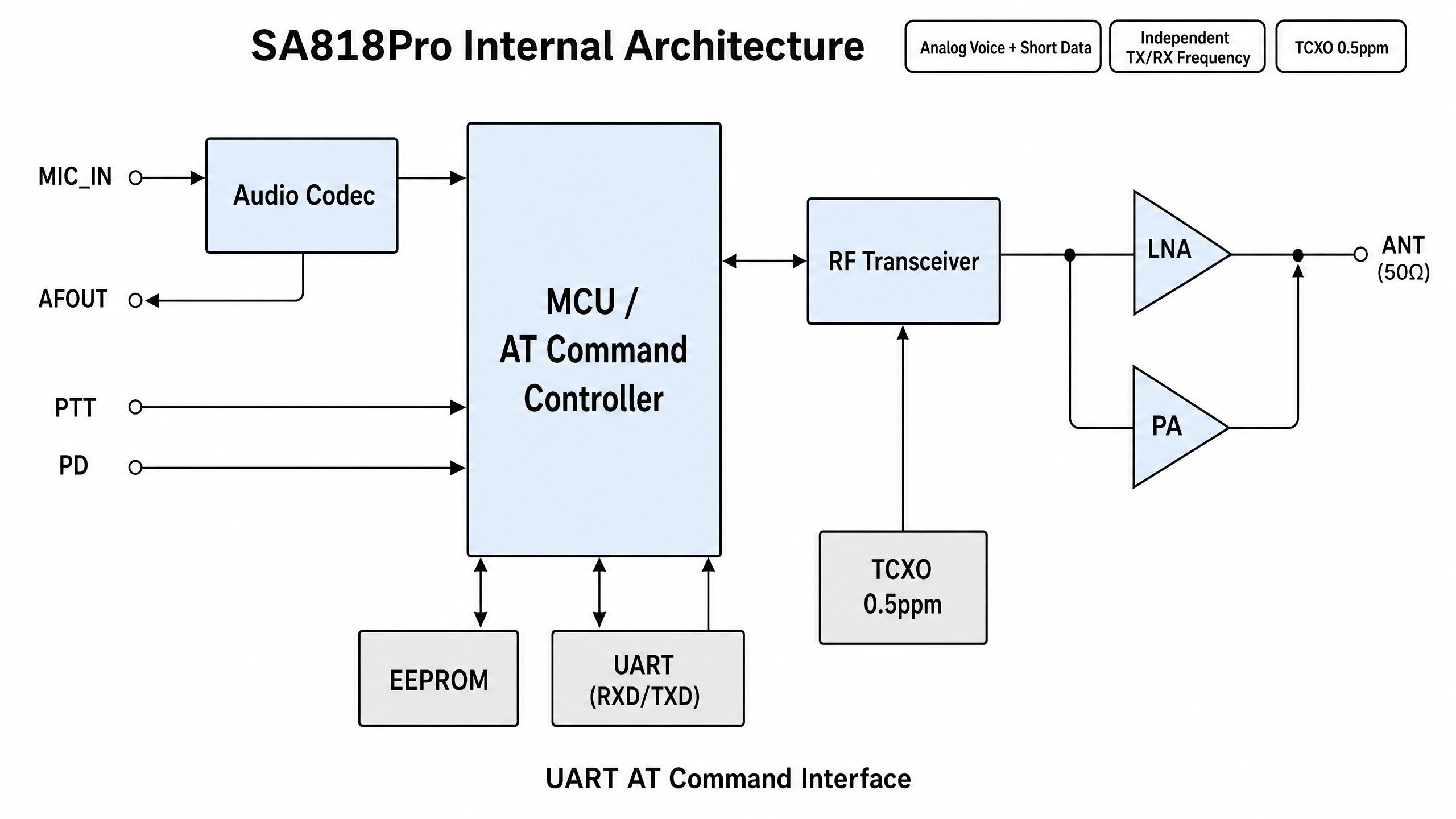

图4:SA818Pro 内部功能框图(Analog Voice + Short Data | 独立 TX/RX 频率 | TCXO 0.5ppm)
四、收发频率独立配置
通过 AT+DMOSETGROUP 指令,工程师可将发射频率(TFV)与接收频率(RFV)分别设定为不同值,支持异频收发配置,可用于中继转发类系统设计:
- AT+DMOSETGROUP=GBW,TFV,RFV,Tx_CXCSS,SQ,Rx_CXCSS
示例(异频配置):
AT+DMOSETGROUP=0,435.1250,433.5000,0000,1,0000
其中 GBW 选择信道带宽(0 = 12.5 kHz,1 = 25 kHz),SQ 为静噪级别(0–8),CXCSS 字段支持 CTCSS(0001–0038)与 CDCSS(后缀 I/N 区分正相/反相)的独立编码。
五、语音通信与短状态数据传输
除模拟语音对讲外,SA818Pro 增加FSK 数据传输,支持短帧状态数据传输,通过 AT+TXOMES / +RXOMES 指令实现(该功能适用于短状态数据与控制指令传输,不适用于连续大数据吞吐场景):
发送端(最大 19 字节)
AT+TXOMES=STATUS:OK,LAT:22.54,LON:114.06
接收端自动上报
+RXOMES=STATUS:OK,LAT:22.54,LON:114.06
单次最大传输 19 字节,传输时间约 300–400 ms。对于状态上报、GPS 坐标或短控制指令等场景,无需额外数传模块即可实现语音通信与状态数据上报。
注意:收发双方须配置相同频率,且静噪级别(SQ)不得为 0;建议数据发送间隔 ≥ 1.5s,以保证模式切换稳定性。
六、工业级稳定性设计
SA818Pro 在硬件选型上针对工业与户外场景进行了专项强化:
|
特性 |
规格 |
工程意义 |
|
TCXO 晶振精度 |
0.5 ppm,-30~+70℃ |
宽温下频率漂移极小,无需软件频偏补偿 |
|
CTCSS 编码级数 |
38 级(模拟亚音频) |
支持大规模分组通信,有效隔离同频干扰 |
|
CDCSS 编码级数 |
166 级(正相 + 反相) |
数字亚音频,抗噪性优于 CTCSS |
|
静噪级别 |
8 级可调(SQ 0–8) |
0 为监听模式,可用于 RSSI 扫频 |
|
EEPROM 掉电存参 |
内置,掉电自动保存 |
上电即工作,无需主控重新初始化 |
|
休眠电流 |
≤ 1 μA |
适用于电池供电的低功耗终端设计 |
七、关键性能参数速查
|
参数 |
测试条件 |
最小 |
典型 |
最大 |
单位 |
|
工作电压 |
— |
3.3 |
4.2 |
5.5 |
V |
|
工作温度 |
— |
-30 |
25 |
+70 |
℃ |
|
休眠电流 |
— |
— |
≤1 |
— |
μA |
|
接收电流 |
— |
— |
76 |
— |
mA |
|
发射电流(高功率) |
@4.0V, 1.6W |
— |
920 |
1000 |
mA |
|
发射功率(高功率) |
@4.0V |
31 |
31.8 |
32.5 |
dBm |
|
发射功率(低功率) |
@4.0V |
26 |
27 |
27.5 |
dBm |
|
发射功率(FCC 高功率) |
@4.0V |
28.5 |
29.5 |
30.5 |
dBm |
|
接收灵敏度 |
13dB SINAD |
— |
-124 |
— |
dBm |
|
接收信噪比 |
@1.5kHz 频偏 |
45 |
50 |
— |
dB |
|
邻道功率抑制 |
@12.5kHz offset |
— |
-60 dBc |
— |
— |
|
音频调制失真 |
@1.5/2.5kHz 频偏 |
— |
2 |
5 |
% |
|
音频输出幅度 |
— |
— |
700 |
— |
mV |
|
音频输出阻抗 |
— |
— |
200 |
— |
Ω |
八、引脚定义(18-Pin)
|
引脚 |
名称 |
描述 |
|
1 |
Audio ON |
音频功放控制,默认高电平,收到信号后变低 |
|
2 |
UPDATA |
拉低上电进入串口固件升级模式 |
|
3 |
AFOUT |
音频输出 |
|
5 |
PTT |
发射/接收控制(0 = TX,1 = RX) |
|
6 |
PD |
模块使能(0 或悬空 = 休眠,1 = 正常工作) |
|
7 |
H/L |
高/低功率选择(接地 = 低功率,悬空 = 高功率) |
|
8 |
VBAT |
电源正极 |
|
9/10 |
GND |
接地 |
|
12 |
ANT |
50Ω 射频天线端口 |
|
16 |
RXD |
串口数据接收 |
|
17 |
TXD |
串口数据发送 |
|
18 |
MIC_IN |
麦克风信号输入 |
九、订购型号与认证版本
|
型号 |
频段 |
认证 |
高功率上限 |
|
SA818Pro-U |
400~470 MHz (UHF) |
— |
32.5 dBm (1.78W) |
|
SA818Pro-V |
134~174 MHz (VHF) |
— |
32.5 dBm (1.78W) |
|
SA818Pro-U-FCC |
400~470 MHz (UHF) |
按客户需求可过CE / FCC |
30.5 dBm (1.12W) |
所有型号均采用无铅工艺生产,符合 RoHS 与 REACH 环保标准。SA818Pro 软硬件接口与 SA818S 完全兼容,在多数 SA818S 设计中可实现兼容替换,通常无需修改主 PCB 布局。
更多技术细节、AT 指令集完整说明及 DEMO 板原理图,请参阅 SA818Pro 产品规格书 V1.0 或联系思为无线(G-NICERF)技术支持。
