UV双频模块的天线选型指南：为什么你的4W模块只能当1W用？

“我买了你们4W的DMR558模块，按规格书说的开阔地能传6公里，可我自己实测只有1公里出头，是不是参数虚标？”

这是技术支持团队经常收到的客户反馈。每当遇到这个问题，天线可能就是引起问题的主要原因。

一个4W的发射模块，如果天线不匹配，实际辐射出去的功率可能大打折扣。今天就来聊聊思为无线（以下简称我司）DMR558这款天线选型的门道，把该模块的真正性能发挥出来。





原理层：天线和模块的关系

实际辐射功率的决定因素

很多工程师有一个误解：认为模块标多少瓦，天线就能往外发多少瓦。

实际情况是：模块输出功率 → 经过馈线 → 经过天线接口 → 天线辐射出去。

中间任何一个环节有问题，最终辐射出去的功率都会打折扣。



驻波比：一个容易被忽略的指标

驻波比（VSWR）是衡量天线和模块是否匹配的核心指标。简单理解：

驻波比=1.0：完美匹配，所有功率都辐射出去

驻波比=1.5：约96%的功率辐射，约4%被反射回来

驻波比=2.0：约89%的功率辐射，约11%被反射回来

驻波比=3.0：约75%的功率辐射，约25%被反射回来





反射回来的功率去了哪里？——变成了热量，在模块的功放管上耗散。

这就是为什么天线不匹配时，通信距离骤减。长期使用不匹配的天线，模块可能过热损坏。

所以，天线不只是一个“能插上的配件”，它是射频系统的一部分。



DMR558的天线匹配要求

根据DMR558规格书：



参数	要求
天线阻抗	50Ω
频率范围（VHF）	136-174MHz
频率范围（UHF）	400-470MHz



DMR558是UV双频模块，能同时支持VHF和UHF两个频段。这意味着：

如果你只在UHF段使用，可以选择单U段天线

如果你需要在两个频段切换使用，必须选择UV双频天线



选天线最容易踩的坑

坑1：只看“UV双频”四个字，不看具体频率范围

很多天线写着“UV双频”，实际覆盖范围只是业余段（144-148MHz和430-440MHz）。如果你的模块工作在160MHz或460MHz，这根天线就不匹配了。

解决方法：确认你的实际工作频率，确认天线的标称频率范围能覆盖它。



坑2：忽略接口类型

DMR558的ANT脚是一个焊盘，需要通过同轴电缆连接到天线。常见的接口类型有IPEX、SMA等，公头母头需要配套。

解决方法：购买天线前，确认你的设备外壳引出的是什么接口类型。



接口类型	特点	适用场景
IPEX / IPEX4	微型，贴片式	模块内部连接
SMA-K（母头）	标准射频接口	外壳引出
SMA-J（公头）	标准射频接口	天线端



坑3：馈线选择不当

馈线是模块和天线之间的连接线。实际使用中，馈线会引入两个问题：

问题一：馈线有损耗

任何馈线都会消耗一部分信号能量，馈线越长、损耗越大。这意味着：模块输出的功率，经过长馈线后，到达天线时可能已经不足了。

问题二：接口连接处有损耗

馈线和模块之间、馈线和天线之间的每个连接点都会引入微小的信号损失。如果接口松动或氧化，损失会更严重。

实用建议：

• 馈线越短越好
• SMA接口要拧到自然紧，不要用工具暴力拧
• 避免过度弯折馈线，弯曲半径不要太小
• 如果发现距离异常，先检查馈线接头是否松动、馈线是否有破损

我司经验：在技术支持中，遇到过不少“距离突然变短”的案例，最后发现是馈线接头松动或者馈线被踩过、折过。馈线的物理完整性，往往比它的电气参数更容易出问题。



坑4：接地不良

天线需要“地平面”作为反射面。对于手持设备，人体就是地平面的一部分。这就是为什么你手持对讲机和放在桌上测，距离会不一样。

解决方法：尽可能让设备PCB的地平面连接到天线座的地。



坑5：增益越大越好？

高增益天线确实能增强信号，但有代价：



天线增益	辐射方向	适用场景
0-2dBi	近似球形	手持、移动设备，不挑方向
3-5dBi	扁平化	车载、固定，水平方向强
5dBi以上	很扁	基站、点对点，需对准方向



结论：手持设备用高增益天线，方向不对时信号反而更差。2-3dBi的全向天线是最适合手持移动场景的选择。





选型指南：不同场景的天线推荐



应用场景	推荐天线类型	推荐增益	推荐接口	搭配建议
手持对讲机	软胶棒天线	2-3dBi	SMA-J	SW-UV203，短小轻便
车载/移动	吸盘天线	3-5dBi	SMA-J（带馈线）	吸盘车顶安装，地平面好
固定基站	玻璃钢天线	5-8dBi	N型或SMA	室外立杆安装，配合粗馈线
隐蔽安装	FPC软板天线	0-2dBi	IPEX	贴在外壳内侧，增益较低
对讲机中继	高增益玻璃钢	6-9dBi	N型	需专业安装和调试



如果你不想折腾选型，我司SW-UV203 UV双频全向棒状天线是一个经过验证的选择。

参数对照



匹配维度	DMR558要求	SW-UV203参数
频率范围（VHF）	136-174MHz	136-174MHz
频率范围（UHF）	400-470MHz	400-470MHz
输入阻抗	50Ω	50Ω
电压驻波比	越低越好	≤1.5
最大功率	4W发射	10W
辐射模式	全向	全向
极化模式	垂直极化	垂直极化

数据来源：SW-UV203产品规格书



使用注意

天线为垂直极化，使用时请保持天线垂直向上，以获得最佳信号

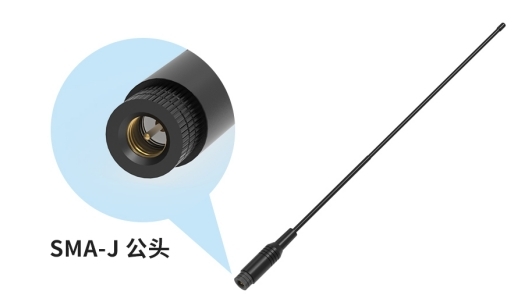

天线采用SMA-J接口（公头），设备端需配SMA-K（母头）座

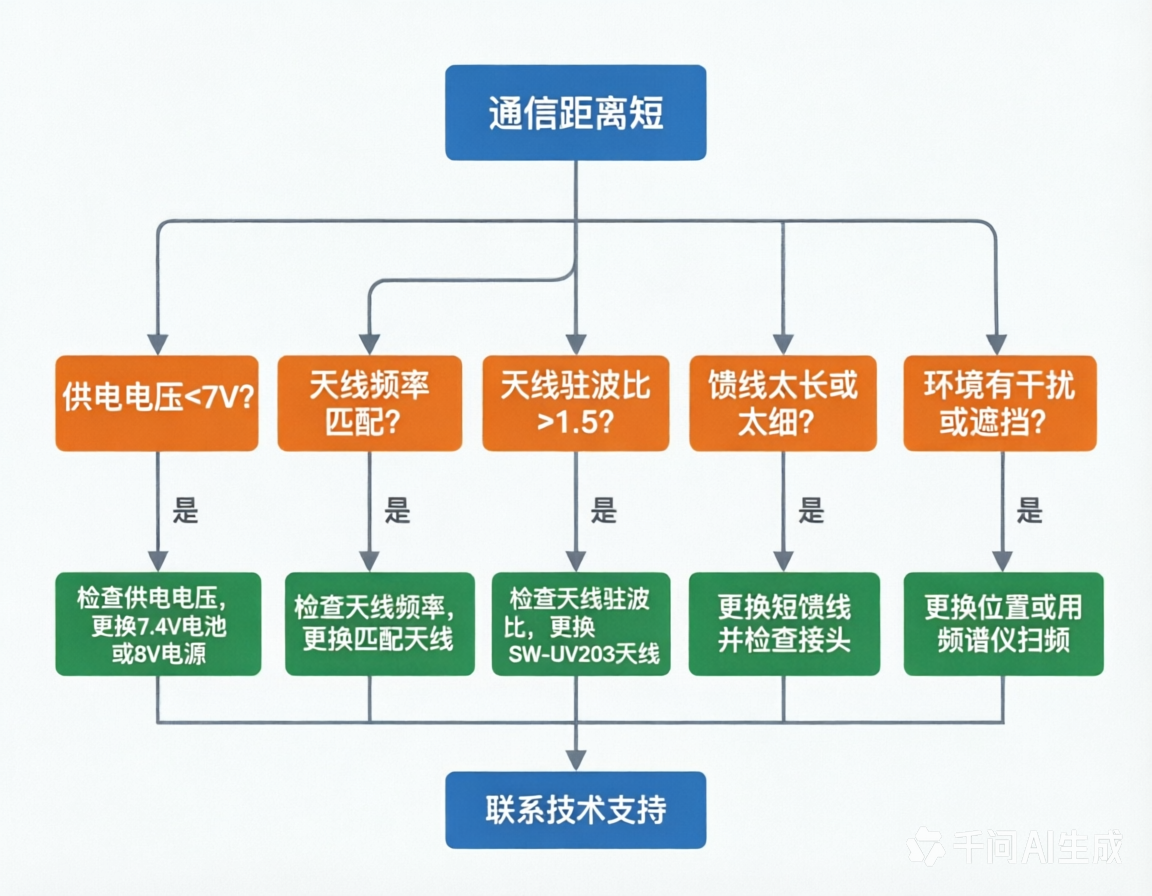

排查决策树：通信距离短，问题出在哪？

如果你遇到通信距离不达预期，按这个顺序排查：

• 供电电压够吗？低于7V时，实际功率可能只有1-2W
• 天线频率匹配吗？确认天线覆盖你的工作频率
• 天线驻波比正常吗？有条件的话用网络分析仪测一下
• 馈线和接头有问题吗？检查是否松动、破损、过度弯折
• 环境有干扰或遮挡吗？换位置试试





以上都排查过还是不行，联系技术支持。





最后说明

若DMR558模块发射距离未达到预期，先从配置天线问题查看。4W功率的模块配上匹配的天线，才能在标称距离下稳定工作。

记住几个关键数字：

• 50Ω：天线阻抗
• 136-174 / 400-470：频率范围要覆盖你的工作频率
• ≤1.5：驻波比越低越好



若不想折些参数，建议直接选用我司官方推荐的天线--SW-UV203，能帮助模块稳定发挥出应有的通信效果，是更稳妥的选择。
