SA528 U/V双频模拟对讲应用解析：板载功能、SA518区别与开发要点

在安防、户外作业、小型便携设备开发中，不少项目需要集成模拟对讲功能。如果从裸射频模块做起，不仅要完成射频匹配，还要搭建咪头输入、喇叭输出、电位器调节、USB转 TTL配置等外围电路，原理图、PCB调试工作量大，对于缺少射频工程师的团队，很容易出现音频杂音、频点漂移、参数配置麻烦等问题。SA528是基于SA518模块开发的一体化应用板，把完整的外围辅助电路全部集成在板子上，用户不需要自行搭建音频和配置周边电路，拿到模块就可以开展功能调试，降低对讲产品的开发门槛。

产品定位与硬件基础

SA528不属于裸射频模块，是基于SA518模块完整应用集成后的开发板。厂商在出厂阶段就完成了音频外围电路、USB转TTL电路、按键调节电路的设计，研发人员拿到板子后无需从零绘制音频相关硬件，大幅降低对讲产品开发门槛。

SA528参数展示

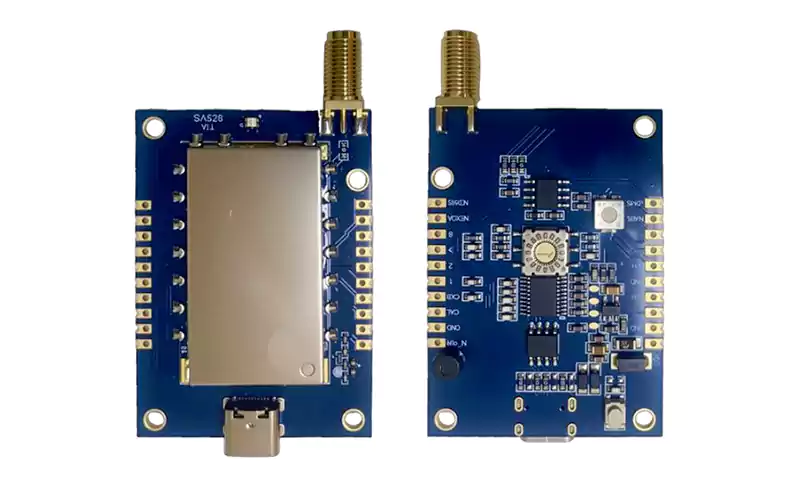

SA528 正反面实物图。

SA528 核心产品优势

相比传统裸射频模块开发方案，SA528 最大的价值就是把射频之外的配套电路提前集成，解决研发团队缺少射频、音频工程师的痛点，同时保留丰富的通信功能，兼顾性能与开发效率。

1、降低硬件开发工作量
使用 SA518 开发终端时，仍需设计音频功放、麦克风、扬声器及控制外围；而SA528 提前全部预制，只需要外接电源 + 8Ω 2W 喇叭就可以跑通对讲样机，缩短样机验证周期。

2、语音 + 数据二合一
SA528支持传统模拟语音对讲，同时具备UART无线数据收发能力，语音通信过程中，可同步传输状态指令、定位、传感器及报警数据。

3、抗干扰能力完善
支持 38 级 CTCSS 模拟亚音、166 级正反向 CDCSS 数字亚音，搭配 8 档静噪等级，规避环境同频干扰；支持 12.5KHz / 25KHz 信道带宽，兼容市面绝大多数模拟对讲机。

4、功耗适配电池产品
休眠低至75μA，适合手持、便携电池供电设备；H/L引脚硬件切换高低功率，兼顾距离和续航。

5、合规可批量
符合 RoHS、Reach 无铅工艺，引脚全部引出排针，方便嵌入整机设备。

SA528 板载部件标注图（咪头、PTT 按键、调节旋钮），板载功能标注示意图。

同类产品横向对比（选型重点）

在选型阶段，工程师经常会把 SA528、SA518、SA828Pro 三款产品弄混，三者虽然都属于模拟对讲系列，但产品形态、硬件配置面向完全不同的开发需求，下面表格清晰区分差异，方便根据项目方案快速判断。

注：SA518、SA528 支持 U/V 双频范围；SA828Pro 是 UHF/VHF 频段二选一

选型小结：
① 想快速验证样机、省去音频硬件调试，优先选 SA528；
② 产品空间极小，愿意自己画音频外围，选 SA518 裸模块；
③ 需要更高发射功率 1.6W，再评估 SA828Pro。

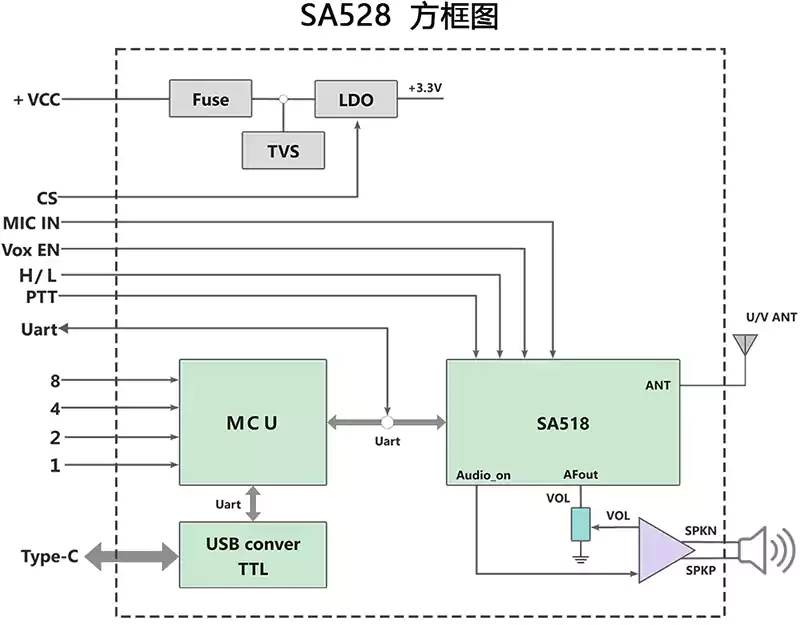

SA528 系统方框图，内部原理框图，能直观看到 MCU、SA518 射频内核、Type C 转换、音频通路。

真实落地应用场景

SA528 集成化的设计，适配多种需要模拟对讲功能的设备开发，覆盖安防、工程、户外等多个行业，既能用于手持终端，也可以嵌入固定点位通信设备中，实现语音调度与数据采集的组合需求。

1、自研小型模拟手持对讲机，快速完成样机，和市面普通模拟对讲机互通，适合小批量定制对讲终端。

2、楼宇、园区安防对讲系统，安保人员内部语音调度，串口同步回传报警状态数据。

3、电梯、服务窗口简易无线对讲，搭建短距离无线通话系统。

4、户外运动配套设备，集成头盔、便携设备，实现小团队户外语音协同。

5、音频监听采集设备，实现现场拾音，无线回传音频信号。

重要提醒：SA528属于模拟UV对讲方案，不支持DMR数字对讲协议，数字对讲项目需要选用DMR系列模块。

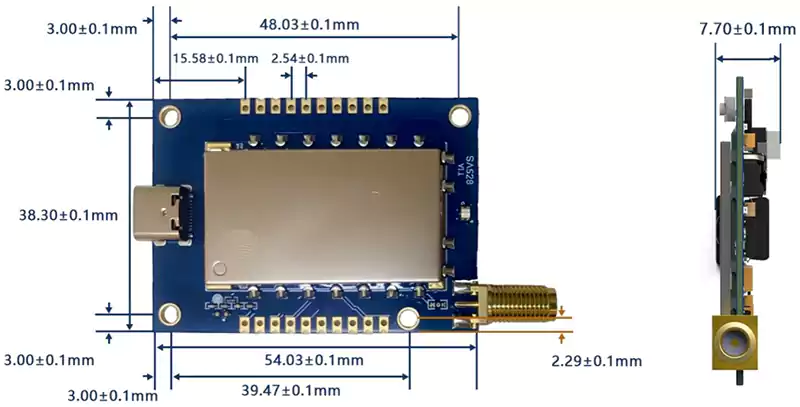

SA528 机械尺寸图，硬件结构设计直接参考。

工程开发必看避坑要点（实际项目高频问题）

很多项目样机测试出现通话距离不足、杂音、掉话等问题，往往不是模块本身故障，而是外围电路、天线、电源设计不当。下面整理项目开发里高频踩坑点，提前规避可以减少后期调试返工。

1、天线选型：必须使用 U/V 双频50Ω阻抗匹配天线；天线匹配不好，接收灵敏度、通信距离会大幅衰减。

2、电源设计：高功率1W模式，发射峰值电流最高900mA；电池供电设备，需要评估电池放电能力，防止发射瞬间电压跌落、模块异常复位。

3、串口休眠注意：RXD 串口引脚，模块休眠状态，主控设备需要输出低电平，避免漏电、模块异常复位。

4、互通对接条件：和第三方对讲机互通，带宽、亚音频码必须完全一致，否则出现收到信号但是听不到声音。

5、距离理性看待：开阔地4 5km是无遮挡测试结果；楼房、山林、钢结构厂房会带来信号衰减，实际项目预留链路余量。

6、合规提醒：使用频点必须遵守当地无线电管理法规，量产前完成合规评估。

选型总结

综合 SA528 的硬件集成度、通信性能、配套工具来看，这款应用板定位非常清晰，目标就是降低模拟对讲产品研发门槛。如果你的项目是做模拟对讲终端，团队缺少射频音频调试人手，需要快速输出样机，优先选用SA528；如果产品对体积要求严苛，愿意自主设计全部音频外围，就选择SA518 裸模块。项目样机完成后，务必到真实使用场地做通话、距离实测，再确定整机电源与天线方案。
