SRX882S：超外差接收模块 315/433MHz 低功耗宽电压高灵敏度

SRX882S是思为无线新推出的一款低功耗、宽电压、高灵敏度超外差接收模块，可搭配我司的STX系列ASK发射模块使用。具有较高的稳定性、抗干扰性和高性价比，同时也有着超强的驱动力，可以通过ROHS、FCC、CE等各项认证。数据端口可以直接连接单片机，使无线产品的研发和生产更为方便快捷。
SRX882S严格使用无铅工艺生产和测试，符合 RoHS、Reach 的标准。

联系我们

规格书&附件下载

产品规格书：SRX882S 低功耗超外差接收模块 V1.0.pdf

其它附件：ASK系列.rar

性能参数

特点&应用

引脚定义

机械尺寸（单位：mm）

系列产品

参数	最小	典型	最大	单位	条件
运行条件
工作电压范围	2.0	3	5.5	V
工作温度范围	-30		80	℃
接收启动时间			3	ms
电流消耗
接收电流		<3		mA	@433 MHz
休眠电流		＜0.1		uA	@CS=0
射频参数
频率范围	433.82	433.92	434.02	MHz	@433 MHz
频率范围	314.9	315	315.1	MHz	@315 MHz
灵敏度		-110		dBm	@1Kbps
传输速率	0.1		9.6	Kbps
接收带宽		200		KHz

产品特点

频率范围：433/315 MHz（可定制频率：300~440MHz）
超外差接收
低功耗休眠小于1uA
频率稳定可靠
可过各种国际检测标准
超强抗电源干扰
小体积低自身辐射
重量：2.0g

应用领域

遥控门
无线安防报警
无线工业控制
无线数据传输

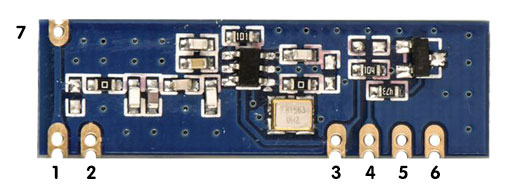

超外差接收模块SRX882S的引脚定义

脚位编号	引脚定义	描述
1	ANT	接50欧姆天线
2	GND	接电源地
3	VCC	接电源正极
4	CS	模块使能脚，接高电平正常工作，接地休眠
5	DATA	数据输出脚
6	GND	接电源地
7	ANT	接50欧姆天线

厚度：<2.2mm

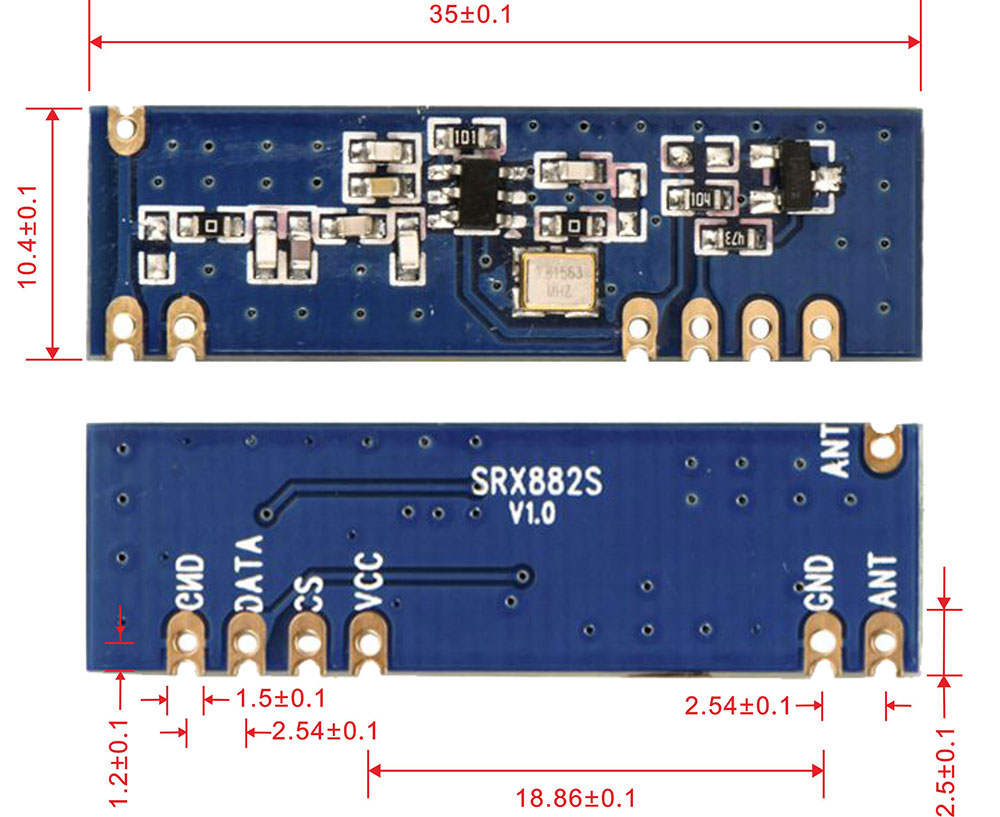

超外差接收模块SRX882S的机械尺寸

型号	认证	输出功率	灵敏度	频率（MHz）	尺寸（mm）	工作电压
STX883Pro	CE/FCC	10mW	/	433	14.12*14.67	1.2~5.0V
SRX883Pro	CE	/	-111dBm	433	13.9*12.8	2~5.5V
STX882Pro		100mW	/	315/433	12*15.2	1.2~6V
SRX882S		/	-110dBm	315/433	35*10.5	2~5.5V
STX882		100mW	/	315/433	12*15.2	1.2~6V
STX885		25mW	/	315/433	16.27*10.62	2.0~3.6V
SRX885		/	-115dBm	315/433	18.8814.9 33.19.1	2.8~5.5V 3~5.5V
SRX887		/	-107dBm	315/433	18.8814.9 33.19.1	2.8~5.5V 3~5.5V
