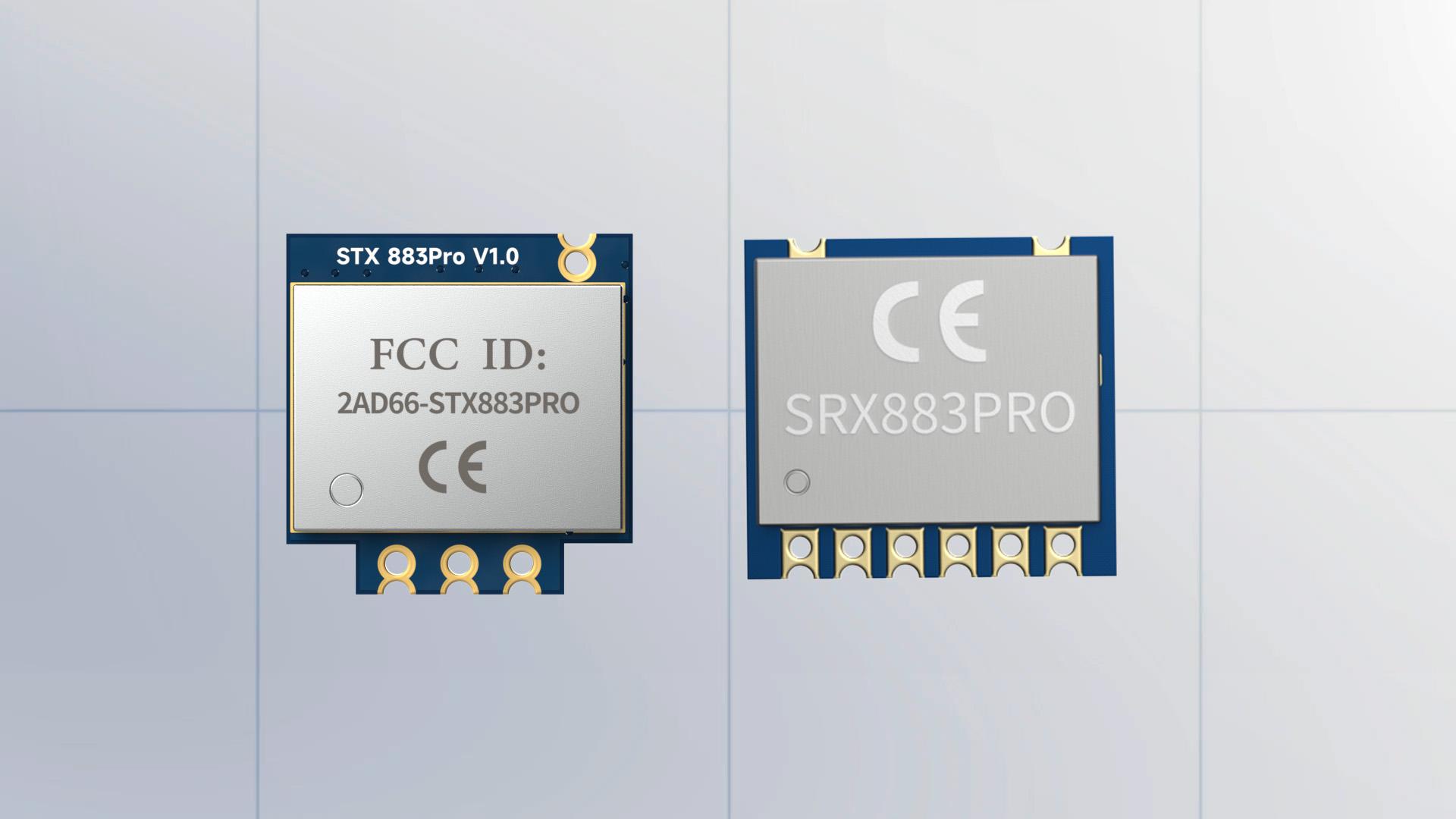

STX883Pro：ASK发射模块 FCC ID、CE-RED认证 低谐波 超薄小尺寸
STX883Pro是一款小尺寸、超薄尺寸、低谐波能过CE、FCC认证的ASK发射模块，采用芯片设计，大大提高了产品的稳定性，模块的数据端口可以直接连接单片机，使无线产品的研发和生产更为方便快捷。
联系我们
分享产品：
规格书&附件下载
产品规格书：STX883Pro可以过CE、FCC认证的ASK发射模块 V1.2.pdf
封装尺寸：STX883PRO package.rar
认证报告：STX883PRO_CE报告证书.rar
认证报告：STX883PRO_FCC报告证书.rar
认证报告：SRX883PRO_CE报告证书.rar
其它附件：ASK系列.rar
性能参数
特点&应用
典型应用电路
引脚定义

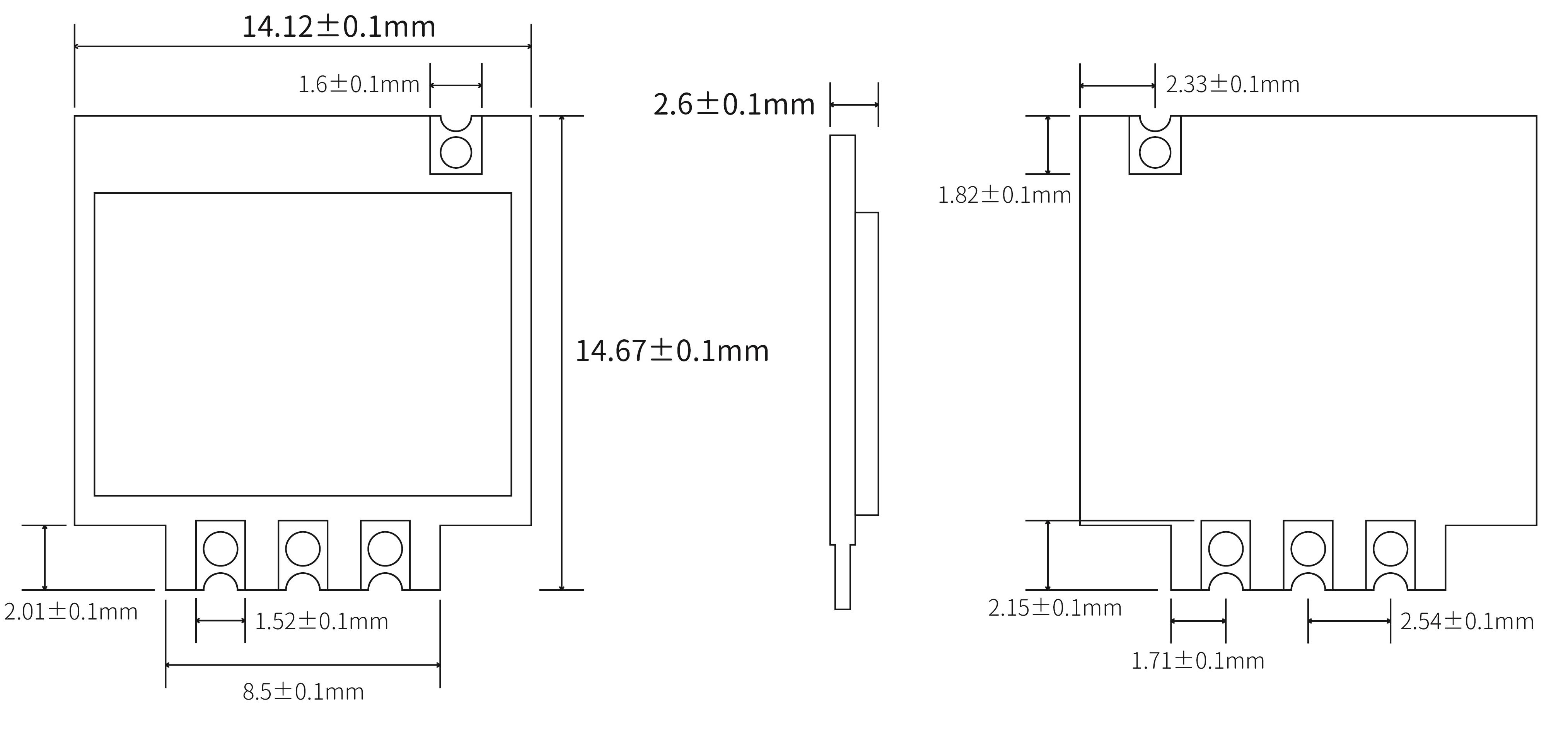

机械尺寸（单位：mm）
系列产品
| 参 数 | 最 小 | 典 型 | 最 大 | 单 位 | 条 件 |
| 运 行 条 件 | |||||
| 工作电压范围 | 1.2 | 3.0 | 5 | V | |
| 工作温度范围 | -20 | 25 | 70 | ℃ | |
| 电 流 消 耗 | |||||
| 发射电流 | <20 | mA | @3.3V,10dBm | ||
| 休眠电流 | ≤0.01 | uA | @DATA为低电平时 | ||
| 射 频 参 数 | |||||
| 频率范围 | 433.82 | 433.92 | 434.02 | MHz | @433MHz |
| 发射功率 | 10 | dBm | @3.3V | ||
| 调制速率 | 0.1 | 5 | Kbps | ||
产品特点
- 频率范围：433MHz
- ASK调制模式
- 大功率远距离
- 频率稳定可靠
- 可过各种国际检测标准
- 超强抗电源干扰
应用领域
- 遥控门
- 无线安防报警
- 无线工业控制
- 无线数据传输
| 脚位编号 | 引脚定义 | 描述 |
| 1 | GND | 接电源地 |
| 2 | VCC | 接电源正极 |
| 3 | DATA | 数据输入 |
| 4 | ANT | 天线输入 |
| 型号 | 认证 | 输出功率 | 灵敏度 | 频率（MHz） | 尺寸（mm） | 工作电压 | 规格书 |
|---|---|---|---|---|---|---|---|
| STX883Pro | CE/FCC | 10mW | / | 433 | 14.12*14.67 | 1.2~5.0V |
|
| SRX883Pro | CE | / | -111dBm | 433 | 13.9*12.8 | 2~5.5V |
|
| STX882Pro | 100mW | / | 315/433 | 12*15.2 | 1.2~6V |
|
|
| SRX882S | / | -110dBm | 315/433 | 35*10.5 | 2~5.5V |
|
|
| STX882 | 100mW | / | 315/433 | 12*15.2 | 1.2~6V |
|
|
| STX885 | 25mW | / | 315/433 | 16.27*10.62 | 2.0~3.6V |
|
|
| SRX885 | / | -115dBm | 315/433 | 18.88*14.9 33.1*9.1 | 2.8~5.5V 3~5.5V |
|
|
| SRX887 | / | -107dBm | 315/433 | 18.88*14.9 33.1*9.1 | 2.8~5.5V 3~5.5V |
|
相关产品推荐
SRX883Pro：CE认证 低延迟 快速响应 微功耗 ASK超外差接收模块
