STP100M：3D计步模块高灵敏高性能小体积脉冲接口

STP100M是一套3D计步模块。采用脉冲接口输出，模块使用了一个高性能的计步器主控MCU和一个高灵敏度的 G Sensor，结合高精度的3D计步算法，使其在任何方向都可以精确计步。此模块具有小体积、低功耗，高精度等特点。模块提供了简单的脉冲输出接口。使其能很方便地应用于3D计步器、USB多功能计步器、卡片计步器，以及各种嵌入计步功能的系统。
★ 注:本公司的计步器算法可以根据客户的应用调整，可以提供用于鞋子的计步器，戴在手上的表类计步器，手镯计步器，别在腰上面的计步器，放在手袋里面的计步器。请在采购的时候注明清楚。
STP100M 严格使用无铅工艺生产和测试，符合 RoHS、Reach 的标准。

联系我们

规格书&附件下载

产品规格书：STP100M 3D计步模块（脉冲输出）功能说明书 V2.pdf

封装尺寸：STP100M封装.zip

性能参数

特点&应用

引脚定义

机械尺寸（单位：mm）

系列产品

参数	条件	性能			单位
参数	条件	最小	典型	最大	单位
工作电压		2.3	3	3.6	V
工作电流	@3V		<25		uA
静态电流			< 4		uA
计步分辨率			1		步
计步误差	匀速行走		±3%		步
工作温度		-10		50	℃
存储温度		-10		50	℃

产品特点

高精度 3D 计步算法
超小体积
静态电流小
脉冲接口输出

应用领域

3D 计步器
MP3 计步器
户外手持设备
健康产品
计步鞋

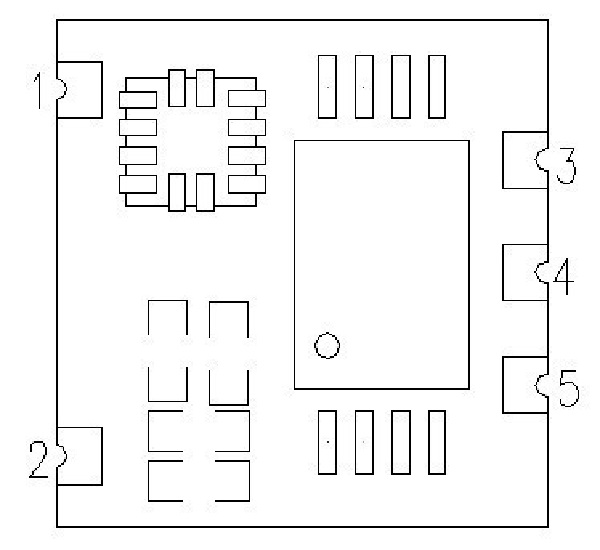

3D计步模块STP100M的引脚定义

脚位编号	引脚定义	描述
1	GND	接电源地
2	GND	接电源地
3	VCC	接电源正极（2.3-3.6V）
4	GND	接电源地
5	STEP	脉冲输出脚，

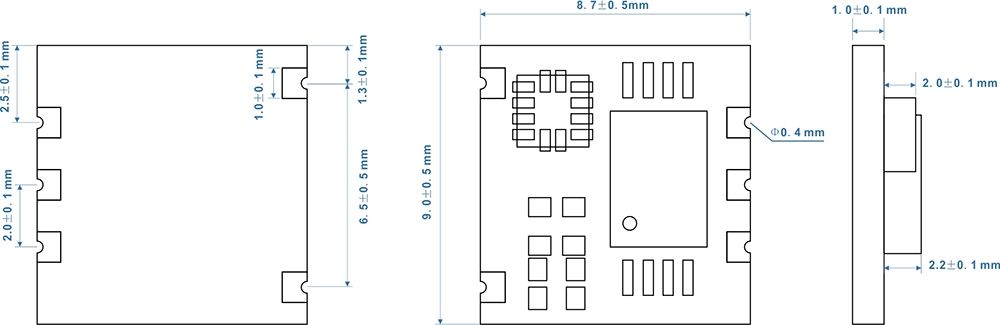

3D计步模块STP100M的机械尺寸

型号	尺寸	描述
STP100M	8.7*9	脉冲输出，非手腕式应用
STP101M	8.7*9	脉冲输出，手腕式应用
STP200M	8.7*9	IIC输出，非手腕式应用
STP201M	8.7*9	IIC输出，手腕式应用
STP400M	18.9*19.1	脉冲输出与SPI接口，牛只应用
STP100	芯片套件	脉冲输出，非手腕式应用
STP101	芯片套件	脉冲输出，手腕式应用
STP200	芯片套件	IIC输出，非手腕式应用
STP201	芯片套件	IIC输出，手腕式应用
