STP201M：3D计步模块手腕式应用 IIC接口高精度主控MCU 提供数字接口

STP201M 是一套 3D 计步功能 IC 模组。采用标准 IIC 接口输出，模块使用了一个高性能的计步器主控 MCU 和一个高灵敏度的 G Sensor，结合高精度的 3D 计步算法，使其在任何方向都可以精确计步。此模块具有小体积、低功耗等特点。模块提供了简单的数字接口。使其能很方便地应用于 3D 计步器、USB 多功能计步器、卡片计步器，以及各种嵌入计步功能的系统。
★ 注:本公司的计步器算法可以根据客户的应用调整，可以提供用于鞋子的计步器，戴在手上的表类计步器，手镯计步器，别在腰上面的计步器，放在手袋里面的计步器。请在采购的时候注明清楚。
STP201M 严格使用无铅工艺生产和测试，符合 RoHS、Reach 的标准。

联系我们

规格书&附件下载

产品规格书：STP201M 3D计步模块（IIC接口）功能说明书.pdf

封装尺寸：STP200封装.zip

性能参数

特点&应用

引脚定义

机械尺寸（单位：mm）

参数	条件	性能			单位
参数	条件	最小	典型	最大	单位
工作电压		2.3	3	3.6	v
工作电流	@3V		80		uA
静态电流			< 5		uA
计步分辨率			1		步
计步误差	匀速行走		±3%		步
工作温度		-10		50	℃
存储温度		-10		50	℃

产品特点

高精度 3D 计步算法
超小体积
静态电流小
IIC 接口

应用领域

3D 计步器
MP3 计步器
户外手持设备
健康产品
计步手镯

3D计步模块STP201M的引脚定义

脚位编号	引脚定义	描述
1	GND	接电源地
2	GND	接电源地
3	VCC	接电源正极2.3-3.6V
4	GND	接电源地
5	SCK	I2C时钟输出
6	SDA	I2C数据输出
7	STEP	脉冲输出脚

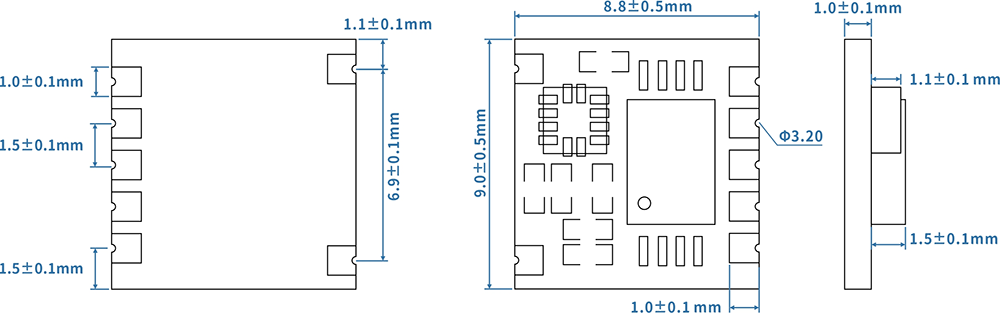

3D计步模块STP201M的机械尺寸
