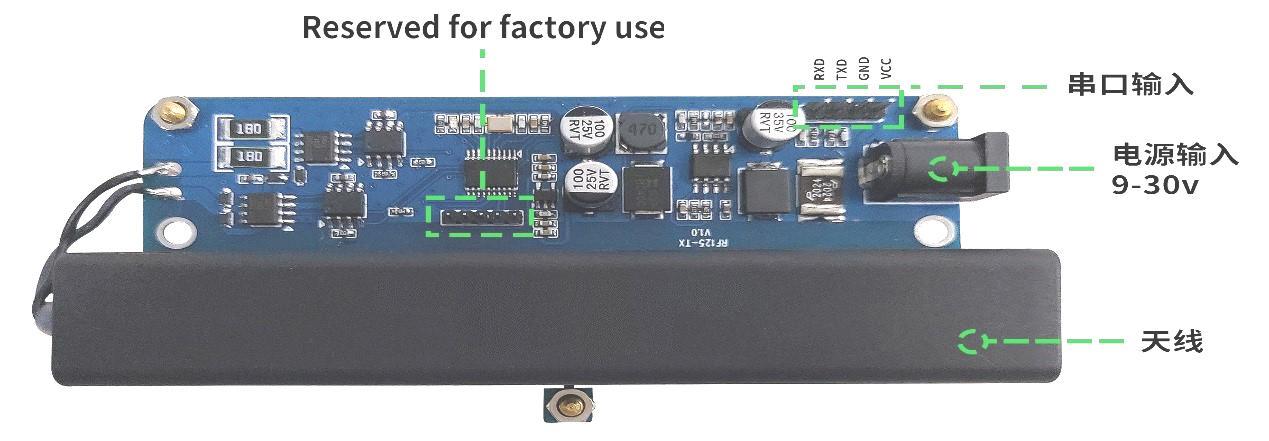

RF125系列125KHz无线模块解说（五）：功能与操作模式

本章将聚焦于接收端模块（RF125-RX/RA）的行为、功能及其与主控系统（Host MCU）的交互方式。

唤醒机制与数据输出

RF125-RX/RA的核心任务是在极低功耗下监听无线信道，并在接收到有效信号时唤醒主系统并传递数据。其工作流程高度自动化，遵循一个固定的时序：

1. 信号接收与校验:模块持续监听125KHz信道。当接收到一个数据帧时，其内部MCU会根据当前的工作模式（配对或广播）对数据包进行校验。
2. 唤醒脉冲:如果数据校验通过，模块的WAKE UP引脚会立即输出一个持续时间为50ms的高电平脉冲。这个脉冲是设计用来唤醒处于睡眠状态的主控MCU的。
3. 数据输出:在发出唤醒脉冲的同时或之后，模块会通过其TXD引脚，以9600, 8, N, 1的UART格式，将被校验通过的无线数据包内容串行输出。主控MCU在被唤醒后，应立即准备从其UART的RXD引脚接收这些数据。
4. 状态指示:对于带有LED指示功能的版本，在成功接收并校验数据后，板载的蓝色LED会闪烁一次，提供直观的状态反馈。

(RF125系统通信示意图，包含唤醒和数据信号)

这个“先硬件唤醒，后串行数据”的流程是一个健壮的设计，它确保了主控MCU有充足的时间从休眠中恢复，不会因为来不及响应而丢失数据。

(接收机唤醒脉冲与UART数据输出时序图)

数据校验逻辑

为了防止错误的或无关的信号频繁唤醒主系统从而浪费电量，RF125-RX/RA内置了数据包校验逻辑。校验的严格程度取决于模块所处的工作模式。

• 配对模式 (Pairing Mode):这是最高安全级别的模式。在此模式下，模块只接受来自一个特定发射机的数据。校验过程包括三个步骤：
  1. ID匹配:检查接收到的数据包中的发射机ID是否与模块内部存储的配对ID完全一致。
  2. 数据长度校验:检查数据包的长度字段是否与实际数据长度相符。
  3. CRC校验:对数据包进行CRC（或类似的）校验，确保数据在传输过程中没有损坏。（注：文档中提到CRC校验，但物理层协议中显示为简单求和校验和，此处以文档功能描述为准）。 只有当所有校验全部通过时，模块才会产生唤醒脉冲和数据输出。

• 广播模式 (Broadcast Mode):此模式下，模块可以接收来自任何RF125-TX发射机的数据。校验过程会跳过ID匹配的步骤，只进行数据长度和CRC的校验。这种模式适用于一个接收机需要监听多个发射源的场景，例如区域定位或公共信息发布。

5.3 操作模式配置

模块工作模式的设置方式因型号而异。

• RF125-RA:作为一款即用型产品，RF125-RA提供了便捷的手动配置方式。用户通过长按板载的按键（大于2秒）后松开，即可进入模式选择流程。模块会通过LED的闪烁模式来指示将要进入的模式：
  • 进入对码模式:指示灯每秒闪烁1次，共闪烁3次。之后模块会进入对码等待状态，并与它接收到的第一个有效数据包的发射机进行配对。
  • 进入广播模式:指示灯每秒闪烁2次，共闪烁6次。之后模块即进入广播接收状态。

• RF125-RX:作为核心模块，RF125-RX通过其PAIR引脚（Pin 1）来控制。将此引脚拉低超过1秒，即可触发模块进入对码模式。此操作通常由主控MCU的GPIO来控制，为应用程序提供了通过软件触发重新配对的灵活性。

内嵌智能与系统简化

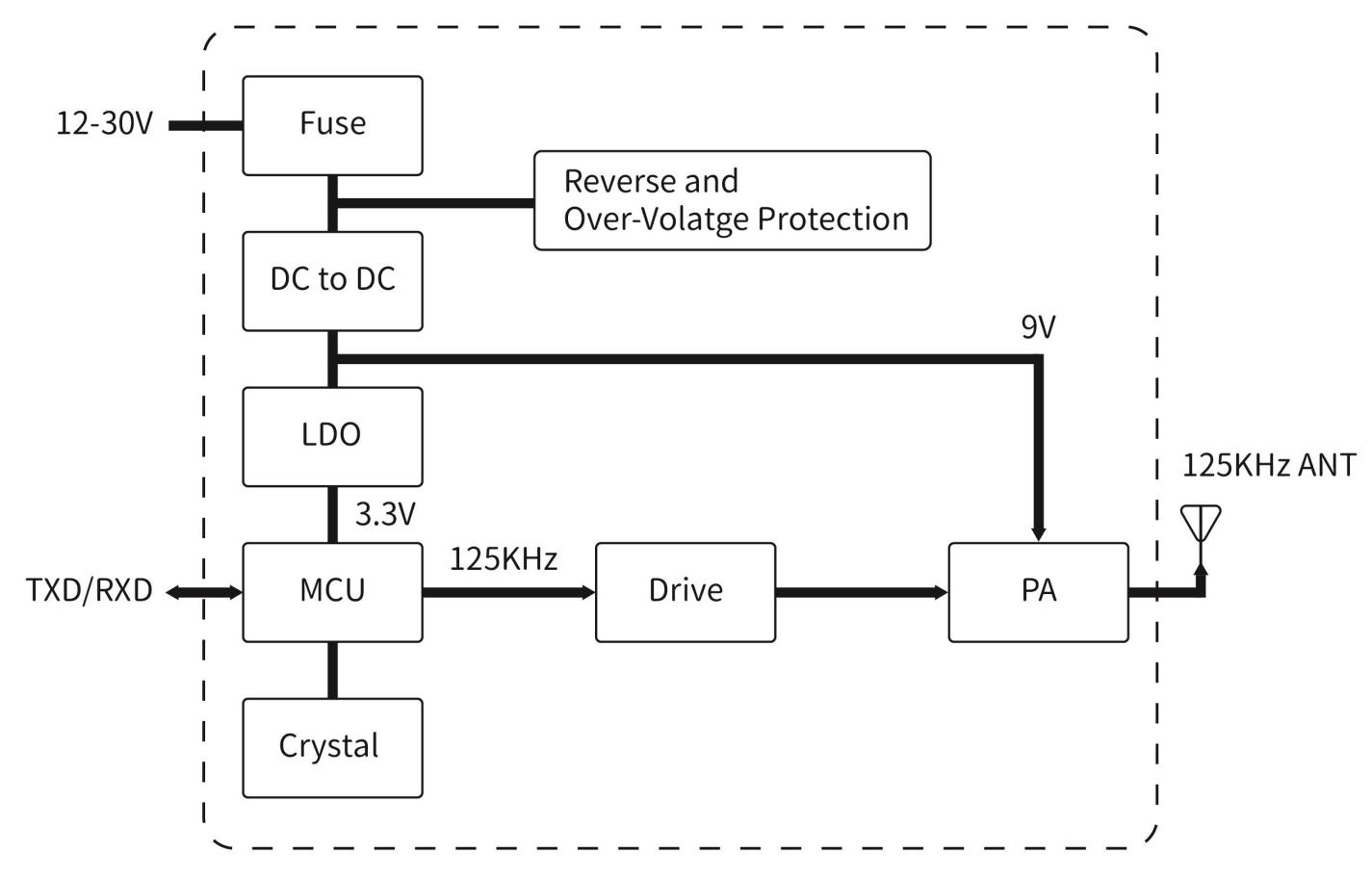

RF125-RX/RA模块的行为清晰地表明，它并非一个简单的RF前端或解调器，而是一个内嵌了相当处理能力的智能模块。其内部框图也证实了这一点，明确画出了一个板载MCU。这个MCU承担了大量复杂且对时序要求严格的工作，包括：

• 物理层信号的曼彻斯特解码。
• 数据帧的同步和定界。
• 数据包的解析（提取ID、长度、数据和校验和）。
• 执行校验和计算与比较。
• 在配对模式下执行ID匹配。
• 控制WAKE UP脉冲的生成和时序。
• 将有效数据打包并通过UART发送。

通过将这些底层协议处理任务全部封装在模块内部，RF125-RX极大地降低了主控MCU的开发难度和资源开销。应用开发者无需关心复杂的曼彻斯特编码细节或位级的时序同步，他们只需要像操作一个普通的串口设备一样，从UART接收已经过校验和过滤的、干净的数据净荷。这种高度的抽象和任务卸载，使得开发者可以将精力集中在应用层逻辑的实现上，从而显著缩短了开发周期。同时，配对模式和广播模式在硬件层面提供了一道基础的安全/过滤屏障，避免了主系统被无关信号骚扰，这对于构建稳定、高效的低功耗系统非常重要。
