RF125系列125KHz无线模块解说（六）：RF物理层传输协议深度解析及总结

本章将深入到比特层面，对RF125系统的空中接口协议进行详细解构。理解物理层协议对于进行底层调试、信号分析或与其他系统互操作至关重要。

传输帧结构

一个完整的RF125-TX传输帧由多个字段按固定顺序组成，每个字段都有其特定的功能。

1. 载波 (Carrier): 帧的起始是一段持续2.688ms到4.96ms的连续125KHz高电平信号。它的主要作用是作为唤醒信号，被处于低功耗嗅探模式的接收机检测到。其较长的持续时间确保了接收机有足够的时间从能量检测中可靠地判定信号的存在。

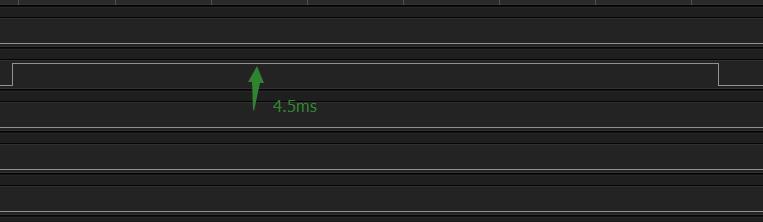

   (传输帧起始载波波形图)
2. 隔离位 (Separation Bit):5ms的低电平。用于将载波与后续的同步码分离开。

   (隔离位波形图)

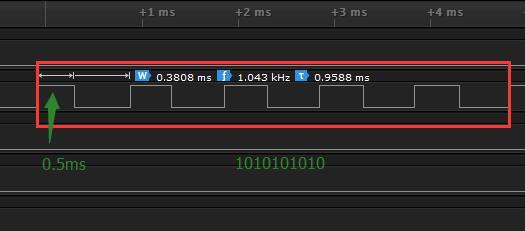

3. 前同步码 (Preamble): 由5组“0.5ms高电平 + 0.5ms低电平”组成，总时长5ms。形成的比特序列是 1010101010。这个交替变化的序列为接收机的时钟恢复电路提供了一个理想的输入，使其能够精确地锁定发送端的比特率和相位，为后续数据的正确采样做好准备。

   (前同步码波形图)
4. 模式字 (Pattern): 一个固定的16位码 0x9669 (二进制 1001011001101001)。这是一个独特的比特序列，用作帧起始定界符（Start of Frame Delimiter, SFD）。接收机在锁定同步后，会持续搜索这个模式字，一旦匹配成功，就标志着真正的数据包即将开始。

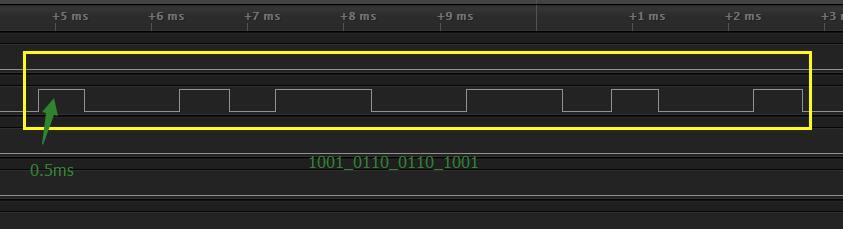

   (模式字波形图)
5. 隔离位 (Separation Bit): 0.5ms的低电平。

   (隔离位波形图)
6. 数据包 (Data Packet): 实际承载信息的字段，其内部结构将在后续小节详述。

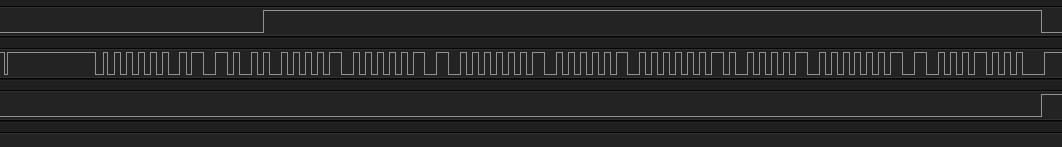

   (完整数据包波形图)
7. 隔离位 (Separation Bit): 0.5ms的低电平，标志着整个帧的结束。

   (帧结束隔离位波形图)

6.2 曼彻斯特编码

数据包字段（包括其所有子字段）采用了标准的曼彻斯特编码。

• 编码规则:
  • 逻辑 1被编码为一个从高到低的电平跳变 (10)。
  • 逻辑 0被编码为一个从低到高的电平跳变 (01)。
• 特性与优势:
  • 自同步性:每个比特周期内都必然包含一次电平跳变。接收机可以利用这些跳变来持续地校准本地时钟，从而避免了因发送方和接收方时钟频率的微小差异而导致的采样点漂移问题。这对于低成本、不使用高精度晶振的系统尤为重要。
  • 无直流分量 (DC-Balanced):在一个长的数据流中，高电平和低电平的持续时间趋于相等，信号没有直流偏置。这有利于通过某些不允许直流信号通过的AC耦合放大电路。

曼彻斯特编码的主要代价是其编码效率较低，仅为50%，因为传输一个数据比特需要两个码元（两次电平状态）。

6.3 数据包结构详解

数据包是整个传输帧的核心，其内部由以下四个子字段构成：

1. H_id (1 Byte):这是一个设计巧妙的复合字节。
   • 最高位 (H-bit):作为数据存在标志位。如果 H=1，表示该字节后面跟随有数据长度和数据字段；如果 H=0，表示这是一个无数据的“心跳包”或“信标帧”，后面没有数据。
   • 低7位 (id):代表了发射机的ID，范围从0x00到0x7F。
   • 示例:H_id = 0x82 (二进制 10000010)。最高位为1，表示有数据；低7位为 0000010，表示 ID = 0x02。
2. 数据长度 (Data Length, 1 Byte):指示后续数据（Data）字段的字节数。其范围从0x00到0x2D（十进制45），与0x57指令的设置范围一致。
3. 数据 (Data, n Bytes):实际的用户数据负载，其长度由前一个字节Data Length定义。
4. 校验和 (Checksum, 1 Byte):用于数据完整性校验。其计算方法是数据字段（Data）中所有字节的简单算术累加和，忽略溢出。
   • 示例:如果数据为 0x01 0x02 0x03 0x04 0x05，则校验和为 0x01+0x02+0x03+0x04+0x05=0x0F。

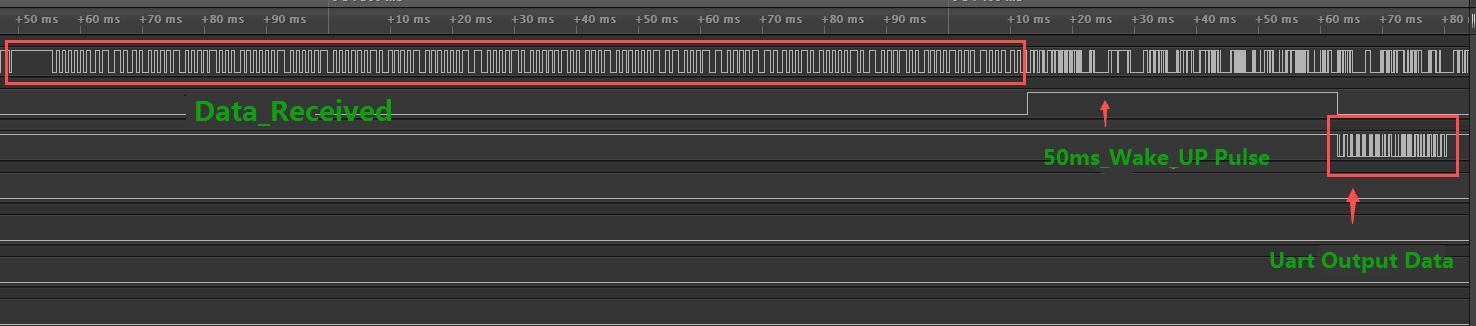

(RF125数据包逻辑分析仪波形图)

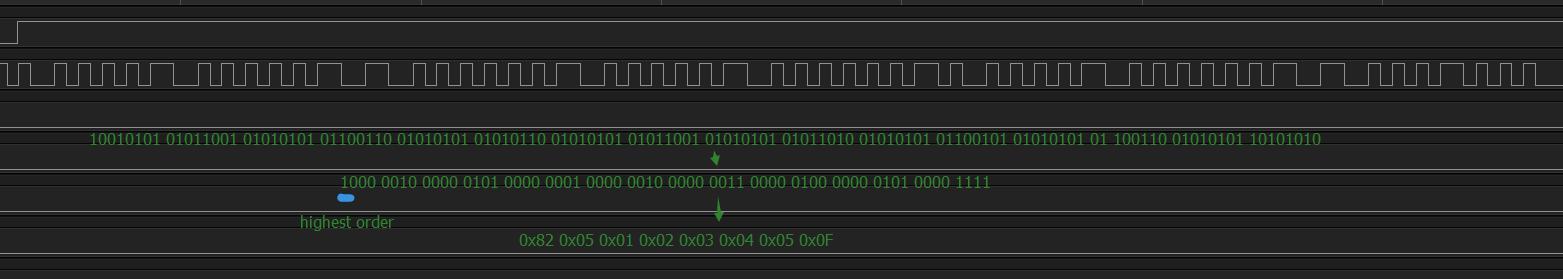

(数据包字段的详细波形图)

表3：RF物理传输帧结构分析

协议鲁棒性与效率的权衡

对RF125物理层协议的深入分析揭示了其设计上的明确权衡： 优先保证低功耗检测和实现的简单性，而非数据传输的效率和鲁棒性 。

首先，在鲁棒性方面，协议采用的简单算术和校验是一种非常基础的错误检测机制。它能够检测到单个比特的错误，但对于许多常见的错误模式，如两个字节交换位置、或多个比特发生相互抵消的翻转，则无能为力。相比之下，循环冗余校验（CRC）等算法能提供更强的错误检测能力。

其次，在效率方面，曼彻斯特编码50%的效率意味着一半的信道容量被用于承载时钟信息。同时，数据包的固定开销（H_id, Length, Checksum共3字节）和帧头的巨大开销（载波、同步码、模式字等总计超过10ms）使得协议的净荷效率非常低。例如，传输一个5字节的数据，实际数据占用的时间可能远小于协议开销所占用的时间。

然而，这些看似“低效”的选择，恰恰是服务于系统核心目标——低功耗唤醒——的必然结果。长载波和前同步码的设计，使得极低功耗的接收机前端可以轻松地检测和同步信号。曼彻斯特编码的自同步特性，免去了接收机集成复杂且耗电的锁相环（PLL）电路的需求。简单的算术和校验，也降低了接收端板载MCU的计算负担。

RF125系统并非为高吞吐量、高可靠性的数据流传输而设计，它是一个专为“唤醒并传递短消息”而优化的协议。如果应用场景对数据完整性有极高的要求（例如，在工业控制中），则强烈建议在应用层，即在RF125传输的“数据”净荷内部，自行实现更强大的错误校验机制（如CRC16或CRC32）以及消息序列号和应答重传机制。RF125模块提供了可靠的物理链路，而端到端的应用层可靠性则需要开发者根据具体需求来构建。

结论

本报告对RF125系列125KHz无线唤醒与数据收发模块进行了多层次技术分析，旨在厘清其架构特点、性能边界与实现约束。

1. 系统架构的协同设计特征

RF125系列的低功耗与远距离通信能力，依赖于物理层协议、硬件电路与MCU接口之间的协同设计。具体实现包括：长载波唤醒机制、接收机分步上电策略、宽脉冲硬件唤醒信号，以及部分协议功能在模块端的卸载。这些设计共同降低了待机功耗，但也对主控时序和响应逻辑提出了明确要求。

2. 模块选型与应用场景的对应关系

系列提供RF125-TX/TX2（发射端）与RF125-RX/RA（接收端）四款模块，功能与接口存在差异，适用于不同集成深度与开发周期的项目。例如，RA型号内置部分协议处理，适合快速部署；RX型号则开放更多底层控制，便于工业场景定制。选型需结合项目对灵活性、开发资源与上市时间的需求。

3. 硬件实现对性能的关键影响

实测表明，标称通信距离（>5米）高度依赖天线设计。关键参数包括：匹配电感值7.2mH ±5%，Q值需≥30。天线需作为射频前端的核心组件进行仿真、调试与实测验证。模块支持3D天线结构，为PKE等空间感应类应用提供硬件基础，但实际性能仍受安装环境与布局限制。

4. 协议设计中的功能取舍

上层UART配置协议与底层RF协议均围绕“降低主控负担”和“实现低功耗唤醒”目标设计，因此在数据吞吐效率与错误校验能力上做出妥协。例如，未采用复杂CRC机制，部分校验由应用层承担；数据包结构简化，以减少唤醒后处理时延。此类设计适合对实时性与功耗敏感、但对误码容忍度较高的场景。

对集成工程师的建议：

• 系统级视角：在进行设计时，必须将RF125模块、外部天线和主控MCU的固件视为一个协同工作的整体。孤立地优化任何一个部分都可能无法达到预期效果。
• 遵循设计规范：严格遵守文档中关于电源去耦、天线参数等硬件设计指南，这是保证模块稳定工作和发挥最佳性能的基础。
• 理解并利用其架构：在固件设计中，应充分利用WAKE UP引脚进行中断唤醒，并理解TX模块的状态机工作模式，以实现最优的系统功耗和简化的代码逻辑。
• 按需增强应用层：对于数据可靠性要求高于模块内置校验能力的应用，应在数据净荷内部自行实现更高级别的错误控制和流程控制机制。

综上所述，RF125系列是一款功能强大、设计精良的125KHz无线唤醒解决方案。通过深入理解其技术细节和设计，可以充分利用其优势，开发出在功耗、距离和可靠性方面均表现出色的创新产品。
