小体积无线模块怎么选：Mini3060、Mini3120 与 MiniF27 参数与设计要点

在无线传感器、智能表计、便携设备和工业控制终端中，无线部分通常需要与主控、电源、传感器、显示屏和天线共用有限的 PCB 空间。模块选型不应只比较尺寸或标称通信距离，还应同时核对调制方式、数据速率、接收灵敏度的测试条件、发射电流、休眠电流、主控接口以及整机天线环境。

本文以思为无线的 Mini3060、Mini3120 和 MiniF27 为例，梳理三款小体积无线收发模块的适用方向。本文参数根据现有产品页面及产品规格书整理。由于不同页面、规格书版本或芯片方案的参数可能存在差异，项目导入前应按实际料号和当前版本资料复核。其中，接收灵敏度仅在标注的带宽、扩频因子、数据速率或频偏等条件下成立，不能直接换算为固定通信距离。

快速结论： Mini3060可用于关注低功耗、SPI接口和低速无线链路的项目；Mini3120更适合需要2(G)FSK/MSK、较高数据速率或数据包处理功能的终端；MiniF27适用于需要LoRa/(G)FSK调制，并对输出功率和链路预算有较高要求的设计。使用MiniF27时，还应重点核对功放供电、发射工作电流和整机散热条件。

三款模块对比如下：

模块	图片	描述	建议图注

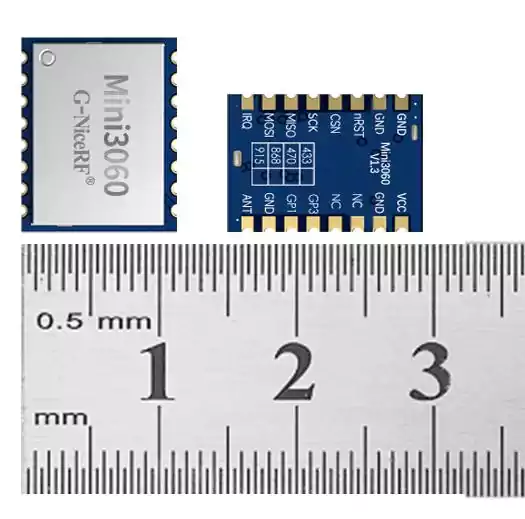

Mini3060		Mini3060 小体积无线收发模块，13.95×11.24 mm，SPI 接口	Mini3060 无线收发模块，适合关注低接收电流和休眠功耗的嵌入式终端。

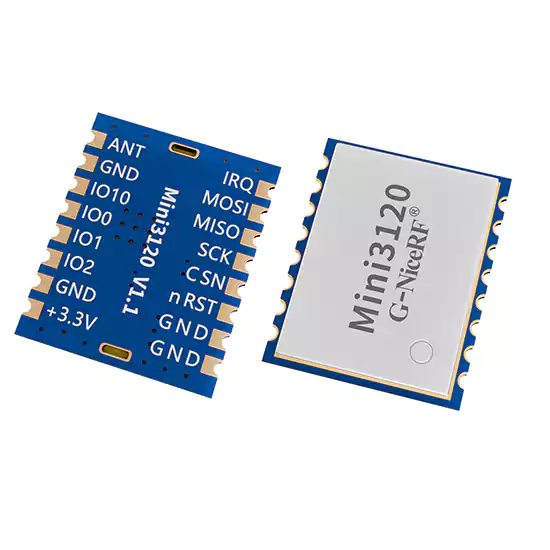

Mini3120		Mini3120 小体积 2(G)FSK 无线收发模块，SPI 接口	Mini3120 支持 2(G)FSK、MSK 和多种数据处理功能。

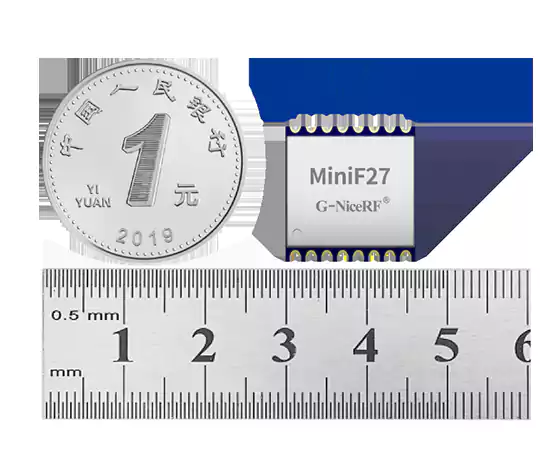

MiniF27		MiniF27 800mW 小体积 LoRa 无线收发模块，16×16 mm	MiniF27 集成高功率射频链路，适合评估 LoRa 链路预算与发射供电能力。

小体积模块解决的是什么问题呢

无线模块将射频芯片、晶振、匹配网络和部分外围电路集成在较小封装内，可以减少用户从射频芯片开始搭建电路的工作量，并为电池、传感器和结构件留出 PCB 面积。对于表计、传感器、手持终端和紧凑型控制器，这种集成方式能降低布局难度，也便于把同一通信平台应用于多种终端形态。

模块尺寸变小不等于可以压缩天线区域。天线与电池、金属外壳、显示屏、高速数字电路之间的距离，馈线损耗、地平面完整性和发射时的供电压降，都会影响整机通信表现。模块附近应保留合理净空，完成接地和去耦设计，并在接近最终外壳、天线和安装位置的状态下进行样机测试。

接收灵敏度应连同测试条件一起看

接收灵敏度是接收机在规定误码率或丢包率、调制方式、带宽和数据速率下，能够识别的较低输入信号电平，通常以 dBm 表示。数值更低通常意味着接收端在对应条件下可以处理更弱的信号，但并不代表任意速率、任意带宽或任意天线条件下都能达到同样的通信距离。

比较灵敏度时，至少应同时记录调制方式、信号带宽、扩频因子、编码率、数据速率、频偏以及误码率或丢包率判定标准。以 MiniF27 为例，SX1262 方案在 BW=10.4 kHz、SF=12 时的灵敏度为 −148 dBm；LLCC68 方案在 BW=125 kHz、SF=9 时为 −129 dBm。两项数据的芯片方案和无线参数不同，不应只按 dBm 数值排序。

Mini3060：兼顾紧凑尺寸与低功耗的 SPI 无线收发方案

Mini3060是一款采用 DSSS 调制解调技术的低功耗远距离无线收发芯片做成的模块，支持半双工无线通信，采用TCXO晶振，具有高抗干扰性、高灵敏度、低功耗和长远传输距离等特性。最高具有-129 dBm 的灵敏度，20 dBm 的最大输出功率，产生业界领先的链路预算，使其成为远距离传输和对可靠性要求极高的应用的最佳选择。

Mini3060系列模块严格使用无铅工艺生产和测试，符合RoHS、Reach的标准。

Mini3120：面向 2(G)FSK、MSK 和包处理需求的紧凑方案

Mini3120 低功耗无线收发模块 支持半双工通信，采用 SPI 接口。产品有 433、470、868 和 915 MHz 不同频率版本，并可在 190–1110 MHz 范围内评估定制。其最大输出功率为 20 dBm；在 DR=2.4 kbps、Fdev=1.2 kHz 的测试条件下，接收灵敏度为 −124 dBm。模块在 DC-DC- 模式下的典型接收电流为 6.1 mA，休眠电流小于 1 μA。

该模块支持 2(G)FSK、MSK，数据传输率范围为 2 kbps–500 kbps，并提供 RSSI、LQI、自动频率控制、Duty Cycle 收发、自动 ACK、直通模式、包模式、白化、FEC、CRC 和曼彻斯特编码等功能。 对于需要较高数据速率、自定义数据帧或 FSK 类通信的项目，应进一步根据协议栈确认这些功能的启用方式，以及它们对空中时间、功耗和有效吞吐量的影响。

MiniF27：16×16 mm小体积设计，最大输出功率为29 dBm

MiniF27 800 mW小体积LoRa无线收发模块，有SX1262和LLCC68两种芯片方案对应的无线参数，支持LoRa与(G)FSK调制，模块尺寸为16×16 mm。具体供货方案、芯片版本及对应参数应在采购前确认。最大输出功率为29 dBm，约合800 mW；常用频段为433 MHz和470 MHz，并注明可在150～960 MHz范围内评估定制。实际可供频率、输出功率及法规适用性应按具体版本确认。

MiniF27在DC-DC模式下的典型接收电流为6 mA，休眠电流约为1 μA。当功放电源为5 V、输出功率为29 dBm时，发射电流典型值约为500 mA。因此，电源设计应满足该发射工作电流，并通过实测确认发射启停过程中的瞬态电流、PCB走线压降、储能电容配置和温升情况。

三款小体积无线模块的参数对比

表中数值用于初步选型，不能替代指定料号的最新规格书。尤其是灵敏度数据，应在相同的调制方式、带宽和数据速率条件下比较。

嵌入式设计中的四个关键点

1、射频链路与天线

模块 ANT 引脚连接的应是按 50 Ω 射频链路设计的天线或馈线，而不是在天线位置焊接普通 50 Ω 电阻。应结合模块参考设计处理天线净空、地平面、馈线长度和连接器，并使用目标外壳和实际安装方向测试驻波、RSSI 和丢包率。

2、时钟与频偏

在窄带、低数据速率或温度变化较大的场景中，频率误差会影响接收解调。具有 TCXO 的版本可帮助控制频偏，但最终通信效果仍受频段、调制参数、温度条件和整机噪声影响。不要把“采用 TCXO”直接写成“必然提升通信距离”。

3、低噪声供电

电源纹波、DC-/DC- 开关噪声和数字电路回流可能耦合至射频部分。去耦电容应靠近模块供电引脚，并尽量缩短高频电流回路。对于 MiniF27 这类高功率模块，应额外测量发射瞬间的供电波形，确认电源和走线不会造成明显压降。

4、参数与功耗的平衡

降低带宽或数据速率通常有助于改善接收灵敏度，但可能增加报文空中时间，进而影响时延、功耗和信道占用。选型和配置时，应根据报文长度、上报频率、覆盖要求和当地无线法规，在链路预算、有效吞吐量和电池寿命之间取得平衡。

选型建议：按项目需求确定验证顺序

对于以低功耗传感采集为主的设备，可优先比较 Mini3060 和 Mini3120 的接收电流、休眠电流、唤醒机制及实际数据速率。对于需要 FSK 通信、较高数据速率或自定义数据包结构的终端，可重点评估 Mini3120 的直通模式、包模式、自动 ACK 和编码功能。对于需要 LoRa 调制、较高链路预算或较高输出功率的项目，可评估 MiniF27，同时应确认功放供电、瞬态电流、散热和使用地区的频段与功率限制。

建议按以下顺序完成项目验证：先确认目标国家或地区允许使用的频段、带宽和发射功率；再确认所需调制方式与数据速率；随后在可比无线参数下核对接收灵敏度；然后计算发射、接收、待机和休眠功耗；最后使用目标天线、整机外壳和真实安装环境验证 RSSI、丢包率、供电波形与天线驻波。
