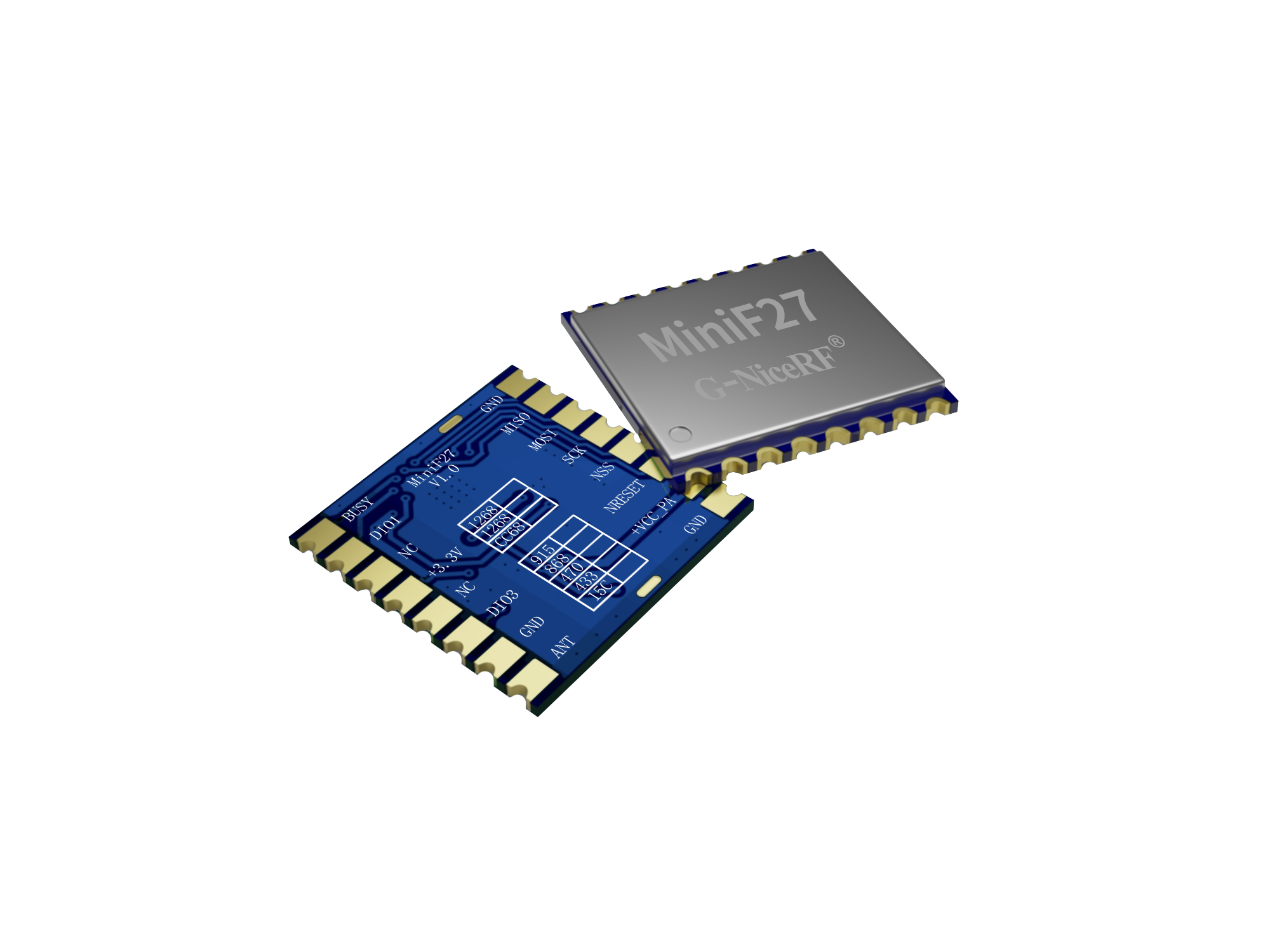

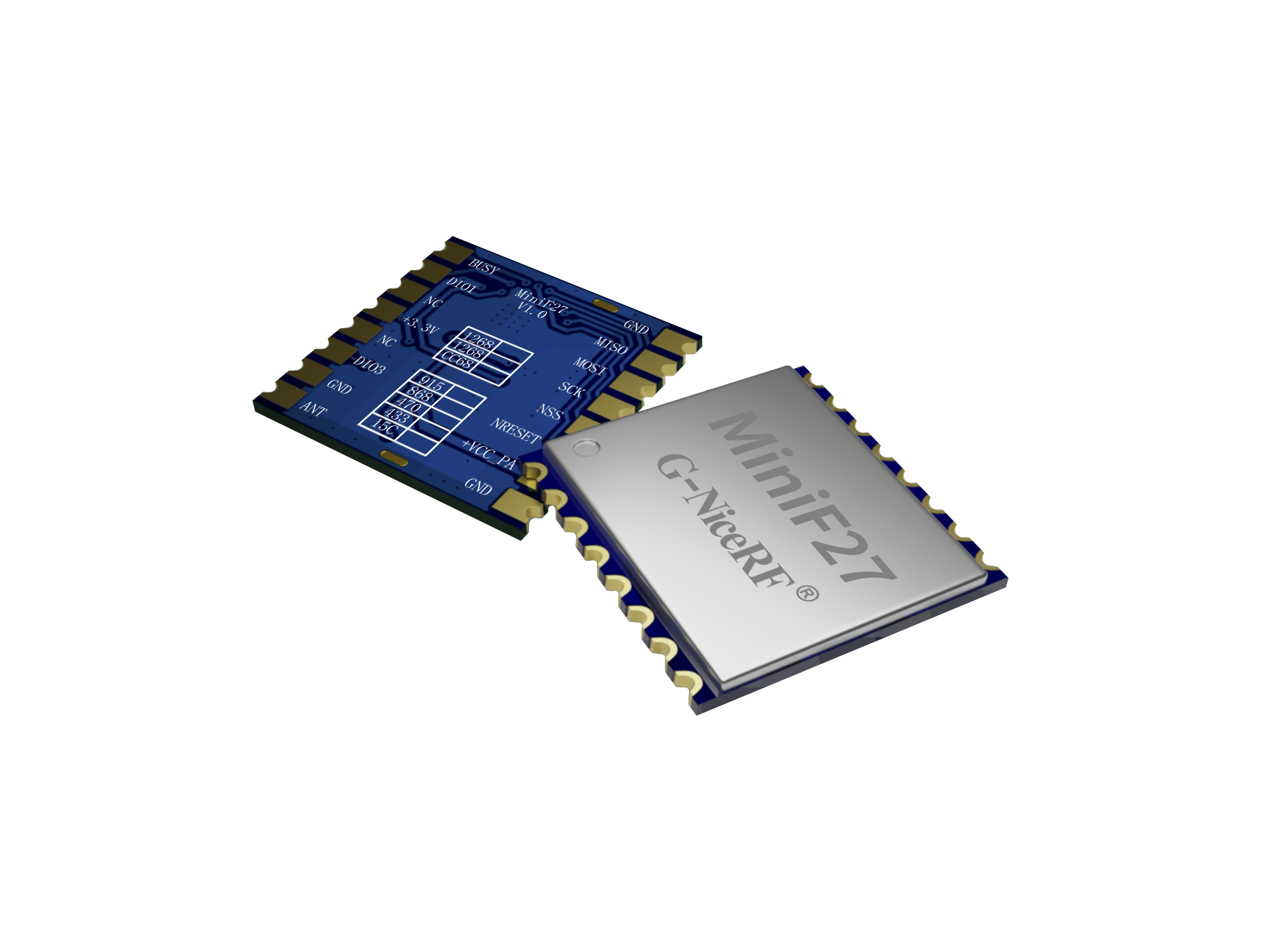

MiniF27：800mw 超小体积LoRa无线收发模块

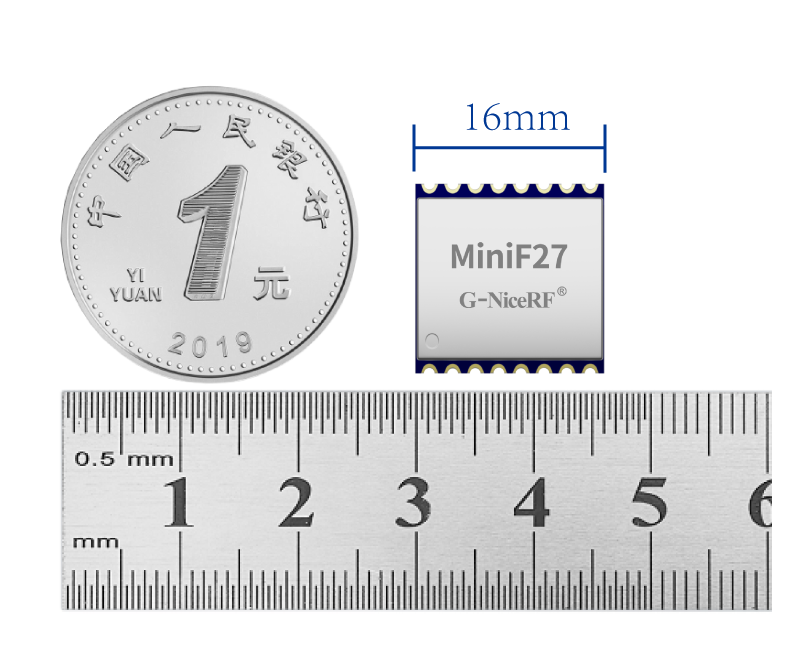

MiniF27无线模块采用了Semtech公司的LoRa芯片来设计，结合高精度晶振，超低接收电流和休眠电流,-148dBm的灵敏度。在低功耗的情况下可以定时唤醒单片机。此模块天线开关由芯片内部集成控制，节约了外部MCU的资源。MiniF27拥有超小体积（与LoRa1262尺寸相同），却能提供高达29dBm（800mW）的输出功率。高集成、小体积、大功率特性使得MiniF27在物联网和电池供电的应用场景中展现出极大的优势。
联系我们
分享产品：
产品规格书：MiniF27 800mw 小体积 LoRa无线收发模块 V1.2.pdf
|
参 数 |
最 小 |
典 型 |
最 大 |
单 位 |
条 件 |
|
运 行 条 件 |
|||||
|
工作电压范围 |
1.8 |
3.3 |
3.6 |
V |
模块+3.3v引脚 |
|
3.3 |
4.0 |
5.0 |
V |
模块+VCC_PA引脚 |
|
|
工作温度范围 |
-40 |
|
85 |
℃ |
|
|
电 流 消 耗 |
|||||
|
接收电流 |
|
6 |
|
mA |
@DCDC模式 |
|
发射电流 |
|
500 |
|
mA |
@5v,29dBm |
|
休眠电流 |
|
1 |
|
uA |
|
|
射 频 参 数 |
|||||
|
频率范围 |
410 |
433 |
450 |
MHz |
@433MHz |
|
470 |
490 |
510 |
MHz |
@470MHz |
|
|
调制速率 |
0.018 |
|
62.5 |
kbps |
@SX1262 |
|
1.76 |
|
62.5 |
kbps |
@LLCC68 |
|
|
0.6 |
|
300 |
kbps |
@FSK |
|
|
发射功率范围 |
0 |
|
29 |
dBm |
|
|
灵敏度 |
|
-148 |
|
dBm |
@SX1262, BW=10.4KHz SF =12 |
|
|
-129 |
|
dBm |
@LLCC68, BW=125KHz SF =9 |
|
产品特点
- 频率范围：433/470MHz（可定制150-960 MHz）
- 灵敏度：-148dBm @Lora SX1262
- 最大输出功率：29dBm（800mW）
- LoRa、(G)FSK调制模式
- 数据传输率：6-300 Kbps @FSK,
- 256个字节FiFo
应用领域
- 工业抄表
- 停车场传感器管理
- 工业自动化
- 农业传感器
- 遥控控制
- 智慧城市
- 仓库管理
- 路灯
- 物流管理
- 环境传感器
- 健康产品
- 安防产品
|

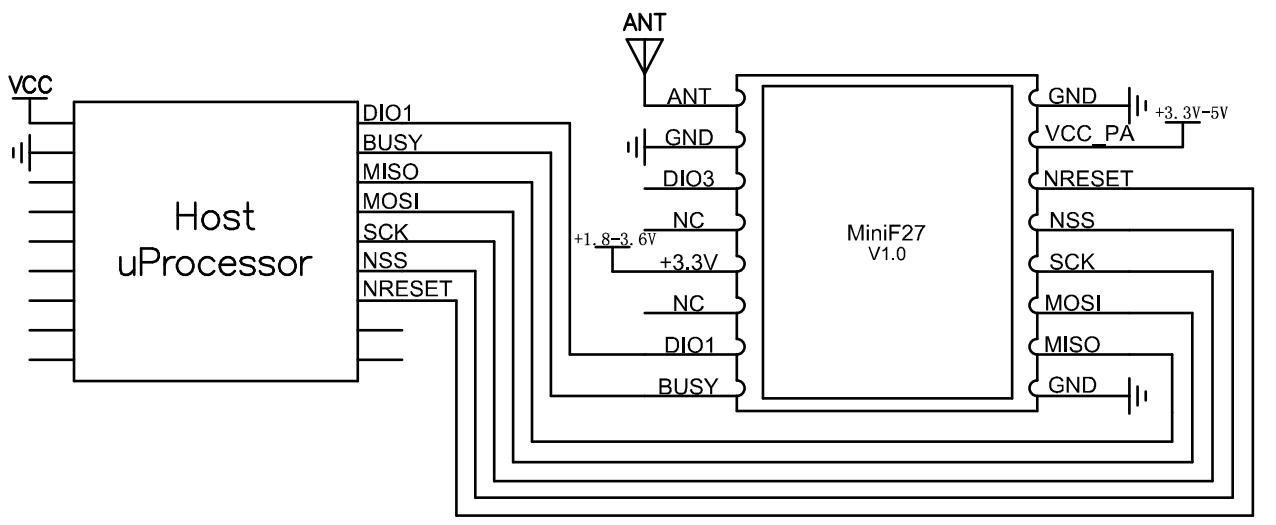

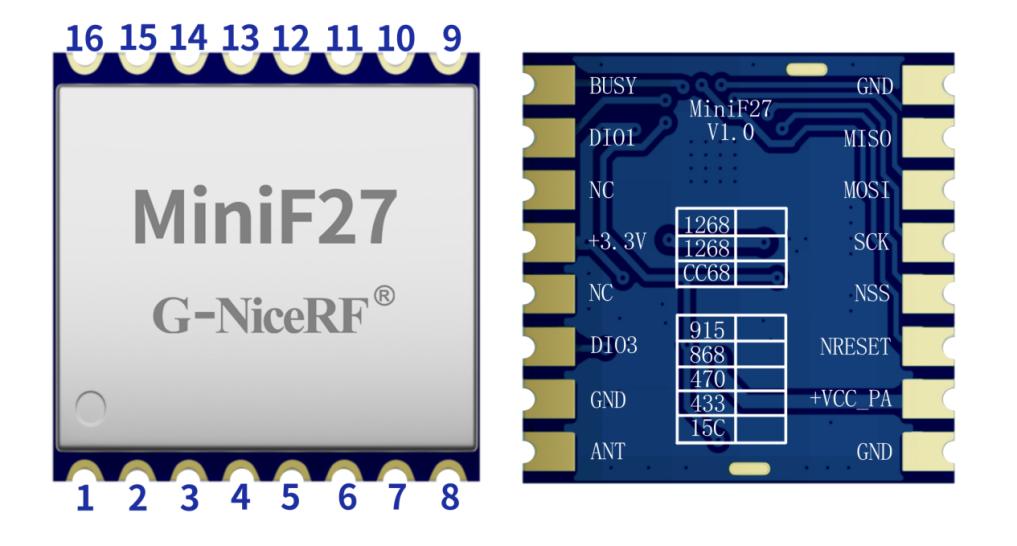

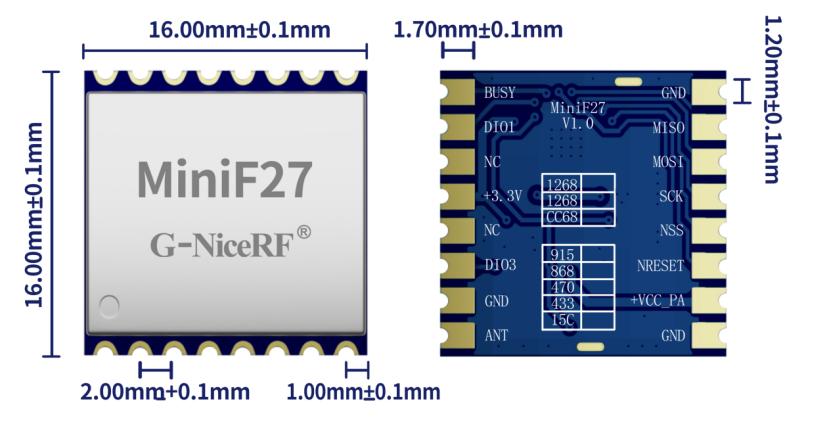

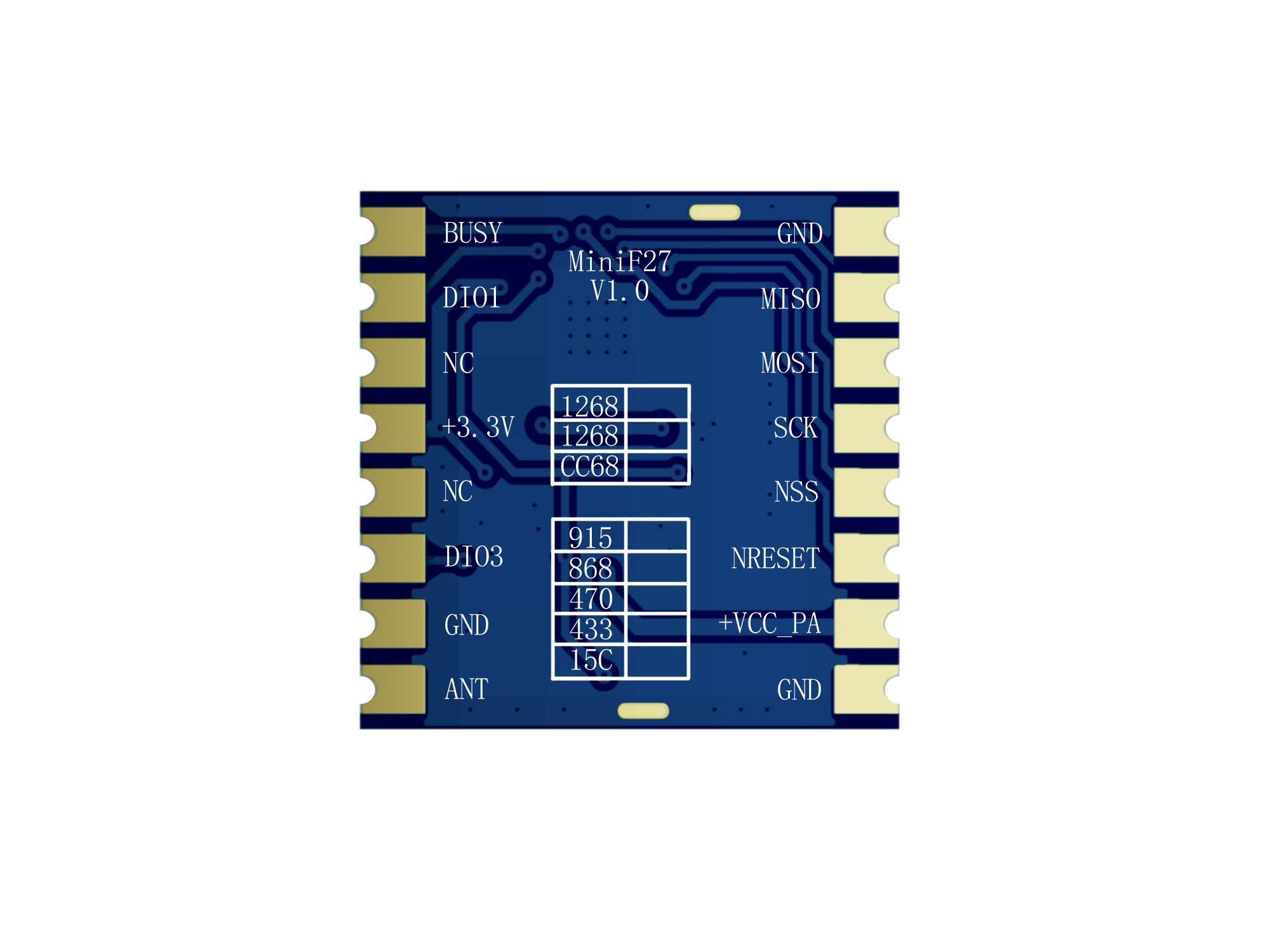

脚位编号 |
引脚定义 |
IO电平 |
描 述 |
|
1,8,10 |
GND |
|
接电源地 |
|
2 |
MISO |
0-3.3V |
SPI数据输出 |
|
3 |
MOSI |
0-3.3V |
SPI数据输入 |
|
4 |
SCK |
0-3.3V |
SPI时钟输入 |
|
5 |
NSS |
0-3.3V |
SPI片选输入 |
|
6 |
NRESET |
0-3.3V |
复位触发输入 |
|
7 |
+VCC_PA |
|
接内部功放的电源脚,电压越高,功率越高.电压范围：3.3-5v |
|
9 |
ANT |
|
接50欧的同轴天线 |
|
11 |
DIO3 |
0-3.3V |
可自定义为中断信号指示，详情查看芯片资料 |
|
12,14 |
NC |
|
|
|
13 |
+3.3V |
|
芯片供电引脚,电压范围：1.8-3.6v |
|
15 |
DIO1 |
0-3.3V |
自定义为中断信号指示，详情查看芯片资料 |
|
16 |
BUSY |
0-3.3V |
用于状态指示，详情查看芯片资料 |
.jpg)
