SA518 U/V 双频对讲模块工程实操指南：原理、稳定运行、避坑、选型、故障与技术支持

SA518 是思为无线推出的 U/V 双频嵌入式对讲机射频模块，支持 UHF（400 470MHz）、VHF（136 174MHz）双频段，收发频率独立，同时实现模拟语音对讲 + 串口短数据传输，内置 TCXO 温补晶振、射频功放、高速 MCU、EEPROM 存储，外围仅需增加咪头、音频功放、喇叭、50Ω 天线即可完成对讲终端开发，广泛用于小型对讲机、安防巡检、户外设备、音频监听等嵌入式产品。本文基于规格书 V1.2，从工程落地角度拆解模块应用全流程，规避开发误区。

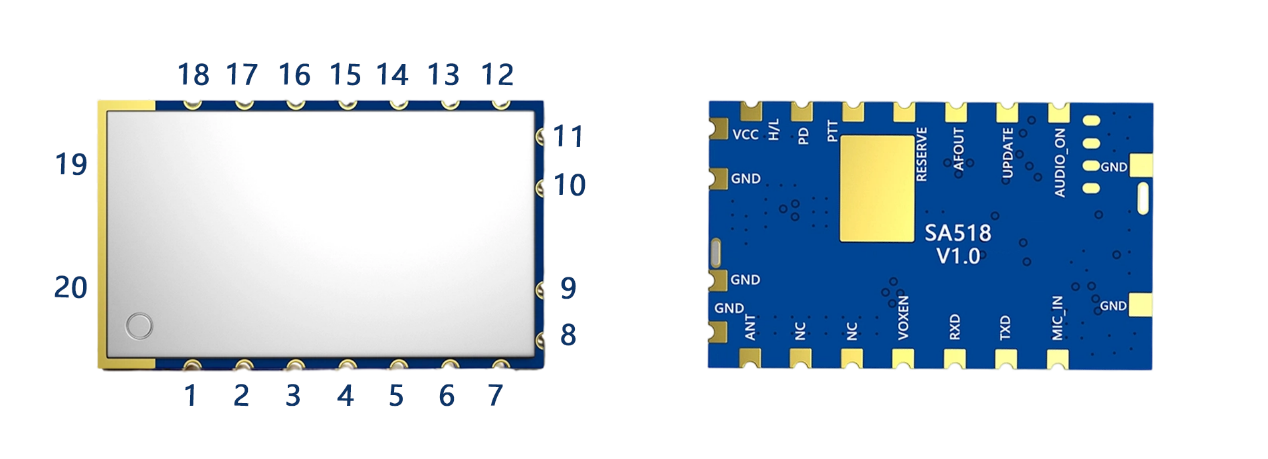

图1：SA518引脚图（查看引脚定义）

一、产品工作原理

SA518 模块内部集成高速 MCU 控制单元、TCXO 温补晶振、射频收发芯片、射频功率放大、EEPROM 存储、ESD 防护电路，采用单天线 50Ω 射频端口实现收发复用（来源：弱信号环境通信不稳？双频对讲机模块可靠性如何？）。

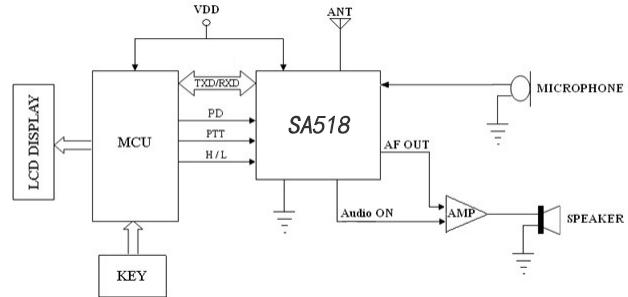

图2：SA518典型应用电路图

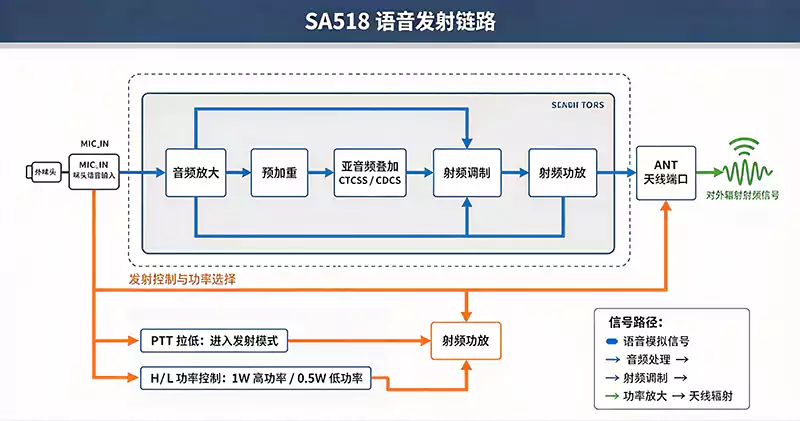

1、语音发射链路：MIC_IN 引脚接入外部咪头语音模拟信号，模块内部完成音频放大、预加重、亚音频（模块支持 38 组 CTCSS、166 组 CDCSS）叠加、射频调制；PTT 引脚拉低进入发射模式，射频功放将调制后的射频信号经由 ANT 天线端口对外辐射；H/L 引脚控制输出功率（1W 高功率 /0.5W 低功率）。

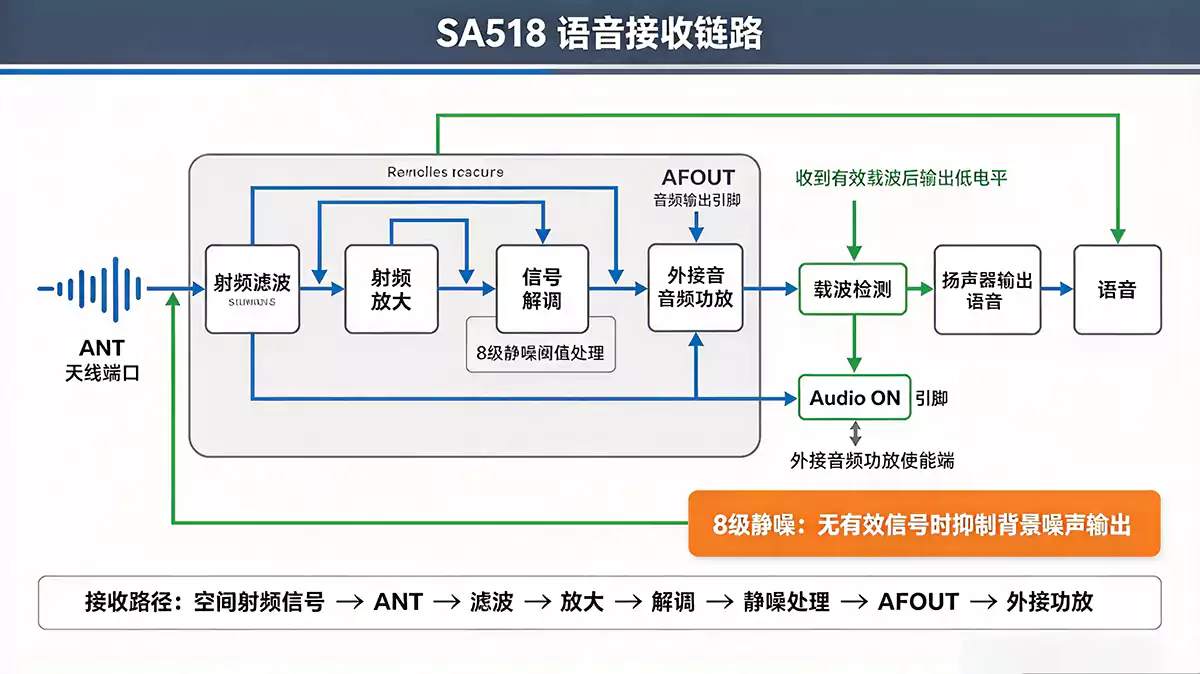

2、语音接收链路：天线接收到空间射频信号送入模块，射频电路滤波、放大、解调，还原音频信号由 AFOUT 引脚输出；Audio_ON 引脚在收到有效载波后输出低电平，用来使能外接音频功放；模块支持 8 级静噪阈值，无有效信号时抑制背景噪声输出。

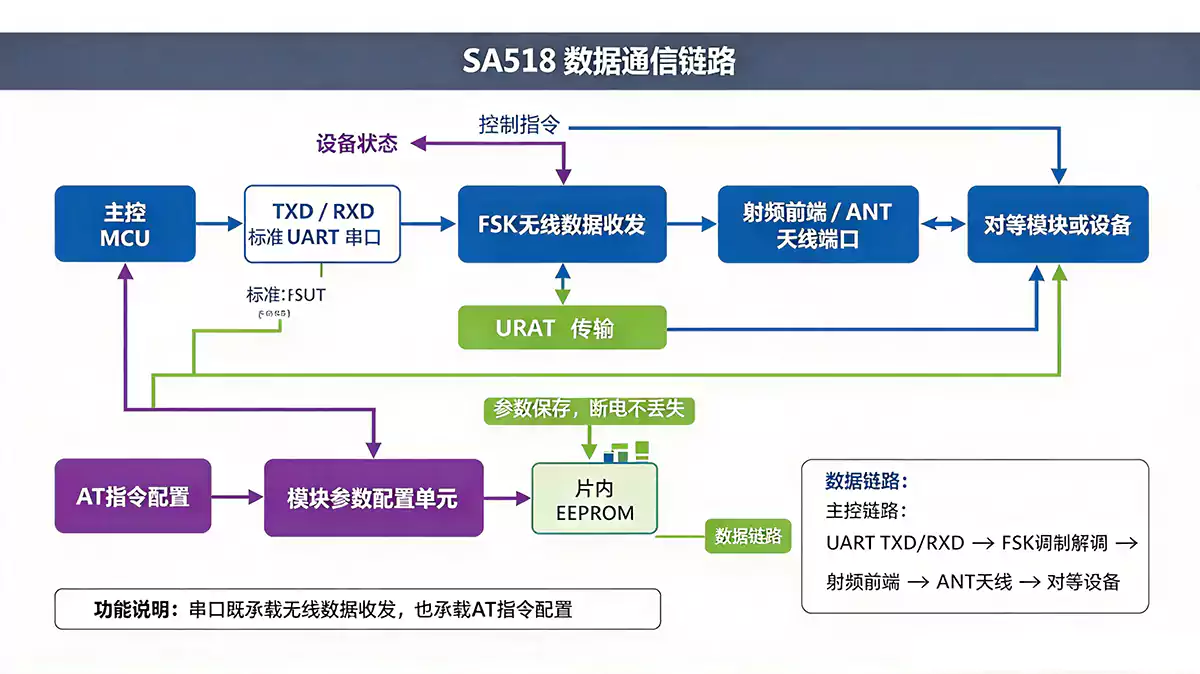

3、数据通信链路：通过 TXD/RXD 标准 UART 串口，完成 FSK 无线数据收发，可传输设备状态、简单控制指令；串口同时支持 AT 指令配置模块全部参数，配置参数保存至片内 EEPROM，断电不丢失。

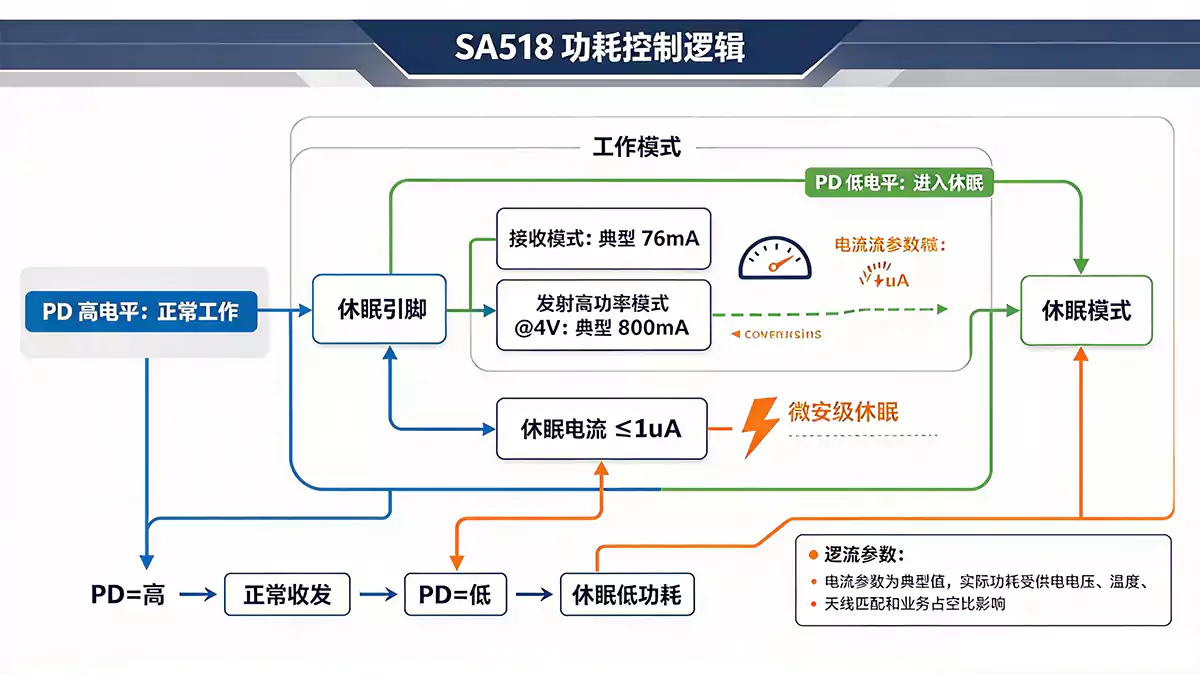

4、功耗控制逻辑：PD 休眠引脚，高电平模块正常工作，低电平进入休眠，休眠电流≤1uA；接收模式典型电流 76mA，发射高功率模式 @4V 典型 800mA。

注意：VOXEN 定制声控版本会取消无线数据传输功能，选型时确认版本差异。

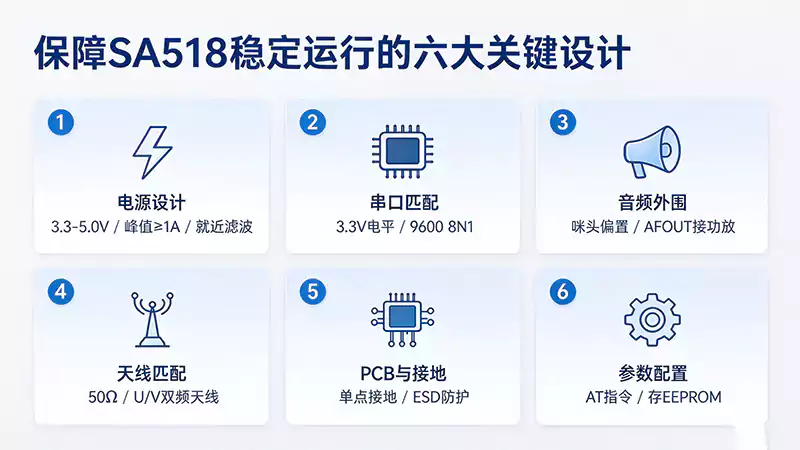

二、保障模块稳定运行的实现步骤

要实现 SA518 长期可靠工作，需要从电源、外围硬件、PCB 布局、参数配置、天线匹配、温区适配六个维度落实，分点执行：

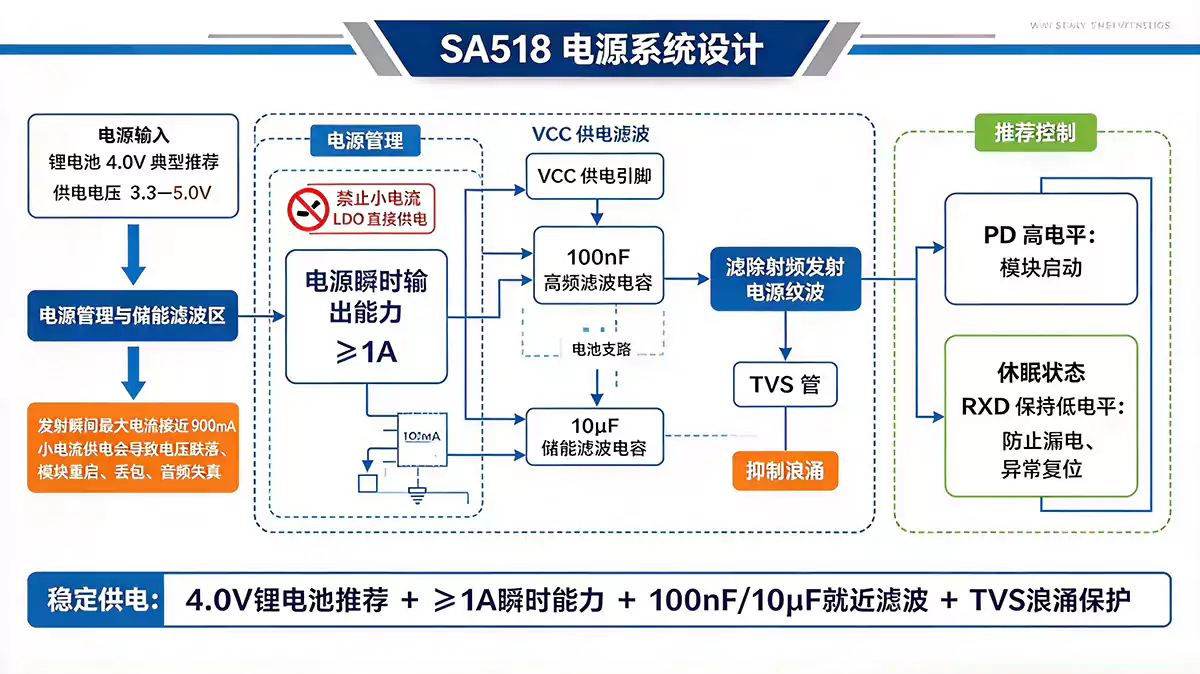

1、电源系统设计

1）供电电压严格控制在 3.3‑5.0V，典型推荐 4.2V 锂电池供电；发射瞬间最大电流接近 900mA，电源必须具备≥1A 瞬时输出能力，禁止小电流 LDO 直接供电，避免发射时电压跌落导致模块重启、丢包、音频失真（来源：SA518 ：U/V双频对讲机模块 收发频率独立 ,支持发送语音和数据）。



2）VCC 供电引脚就近并联 100nF+10μF 滤波电容，滤除射频发射带来的电源纹波；电池供电增加 TVS 管抑制浪涌。 3）PD 休眠引脚，高电平才会启动模块；休眠状态下 RXD 串口引脚必须保持低电平，防止漏电、异常复位。

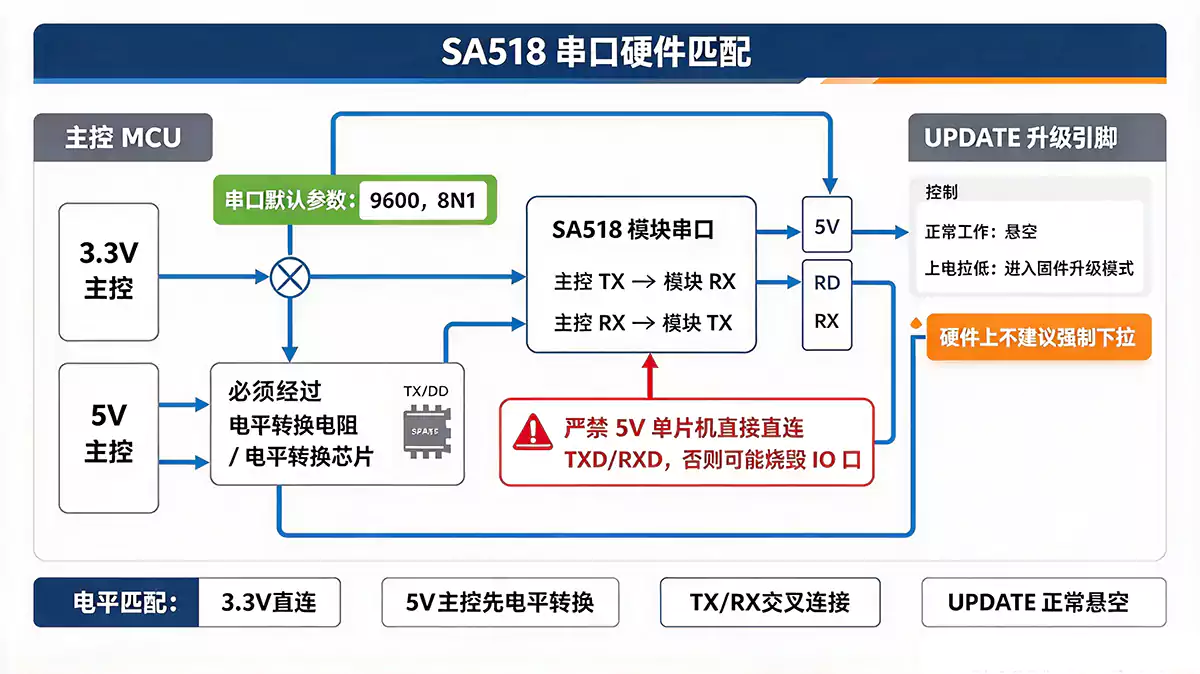

2、串口硬件匹配

1）串口电平为3.3V 电平，严禁 5V 单片机直接直连模块 TXD/RXD，否则可能烧毁 IO 口；5V 主控必须增加电平转换电阻或电平转换芯片。



2）串口默认参数：9600，8N1（8 数据位、无校验、1 停止位）；主控 TX 接模块 RX，主控 RX 接模块 TX。



3）UPDATE 升级引脚正常工作状态悬空，只有上电拉低才进入固件升级模式，硬件上不建议强制下拉。

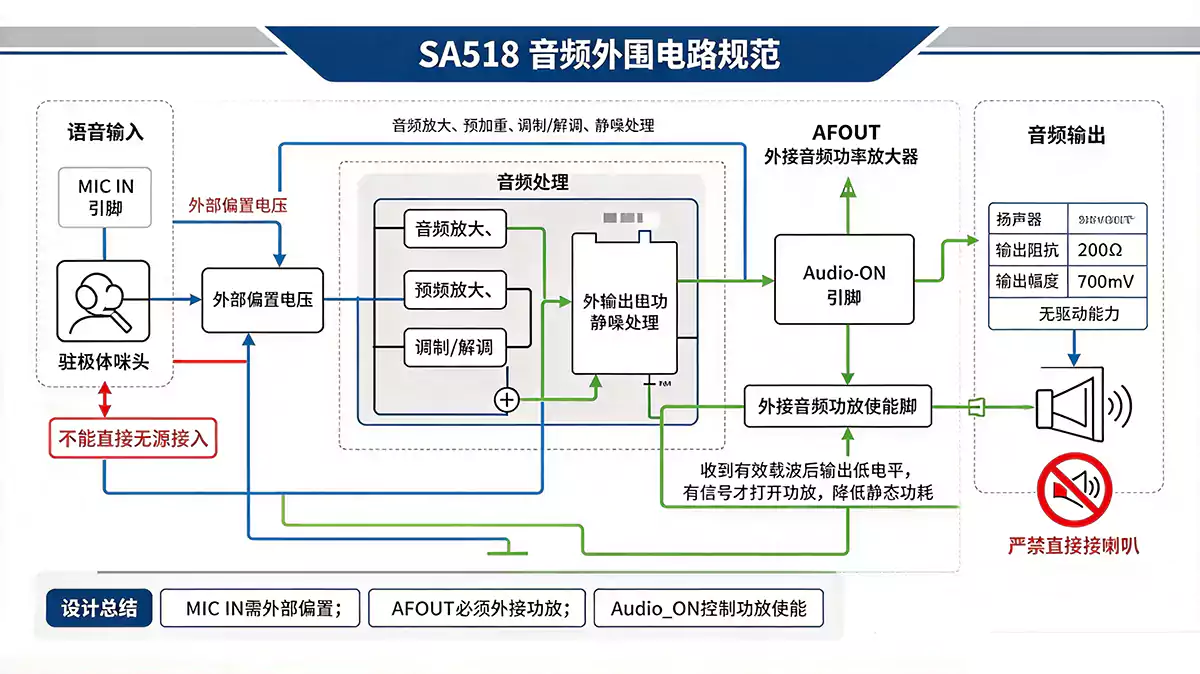

3、音频外围电路规范

1）MIC_IN 输入接驻极体咪头，需要外部给咪头提供偏置电压，不能直接无源接入。



2）AFOUT 音频输出引脚无驱动能力，输出阻抗 200Ω，输出幅度 700mV，严禁直接接喇叭，必须外接音频功率放大器；Audio_ON 引脚直接接功放使能脚，实现收到信号才打开功放，降低静态功耗。

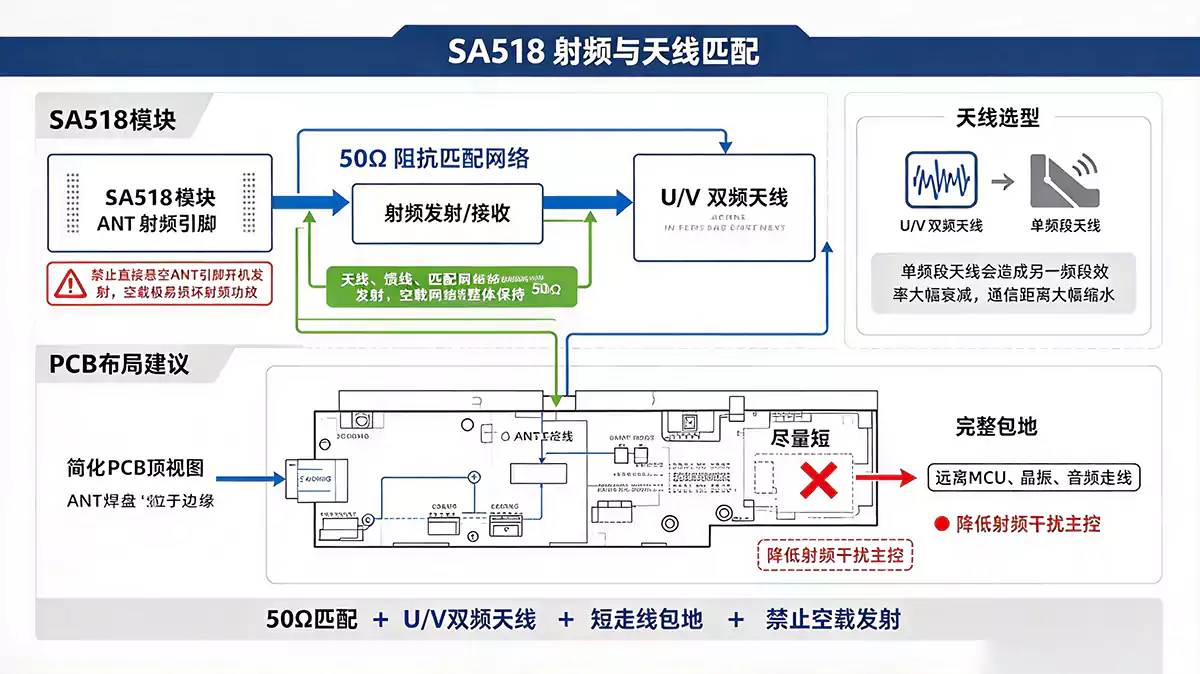

4、射频与天线匹配

1）ANT 射频引脚严格匹配50Ω 阻抗，天线、馈线、匹配网络整体阻抗保持 50Ω；禁止直接悬空 ANT 引脚开机发射，空载极易损坏模块内部射频功放。



2）UHF/VHF 双频天线必须选用 U/V 双频天线，单频段天线会造成另一频段效率大幅衰减，通信距离大幅缩水。



3）PCB 布局时 ANT 射频走线尽量短，射频线周围完整包地，远离 MCU、晶振、音频走线，降低射频干扰主控。

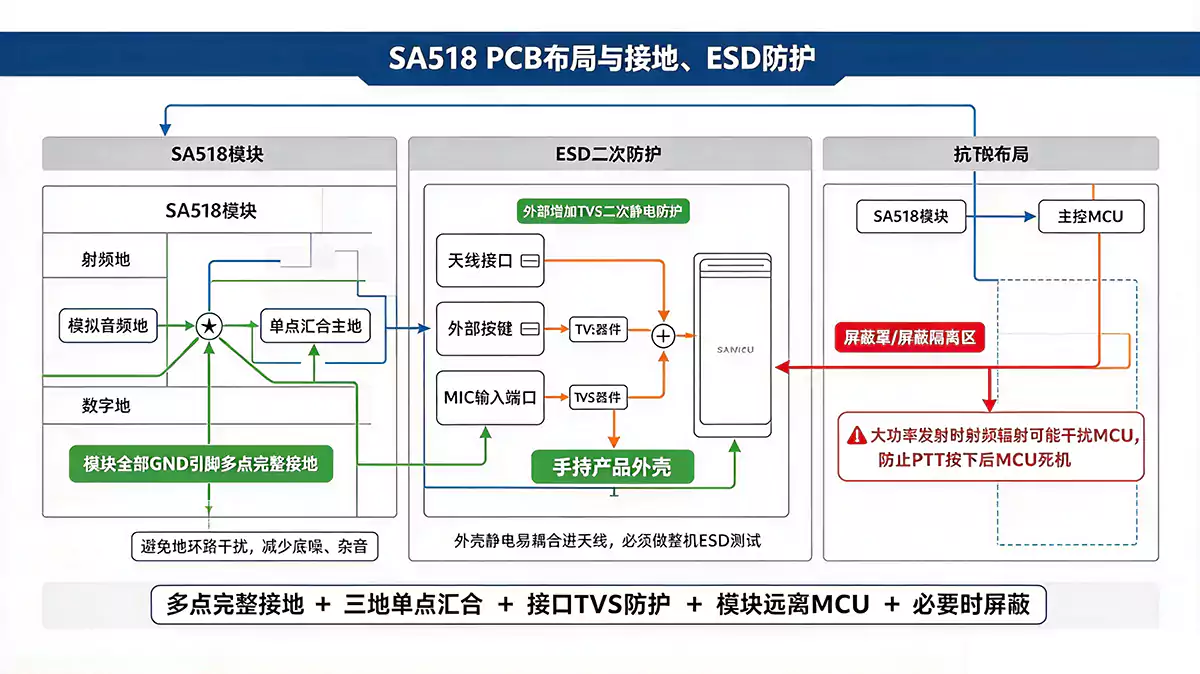

5、PCB 布局与接地、ESD 防护

1）模块全部 GND 引脚多点完整接地，射频地、模拟音频地、数字地单点汇合，避免地环路干扰带来底噪、杂音。



2）模块自带 ESD 防护，但是天线接口、外部按键、MIC 输入端口，外部增加 TVS 器件二次静电防护；手持产品外壳静电容易耦合进天线，必须做好整机 ESD 测试。



3）大功率发射时射频辐射会干扰主控 MCU，模块远离主控芯片，必要时增加屏蔽，防止 PTT 按下后 MCU 死机。

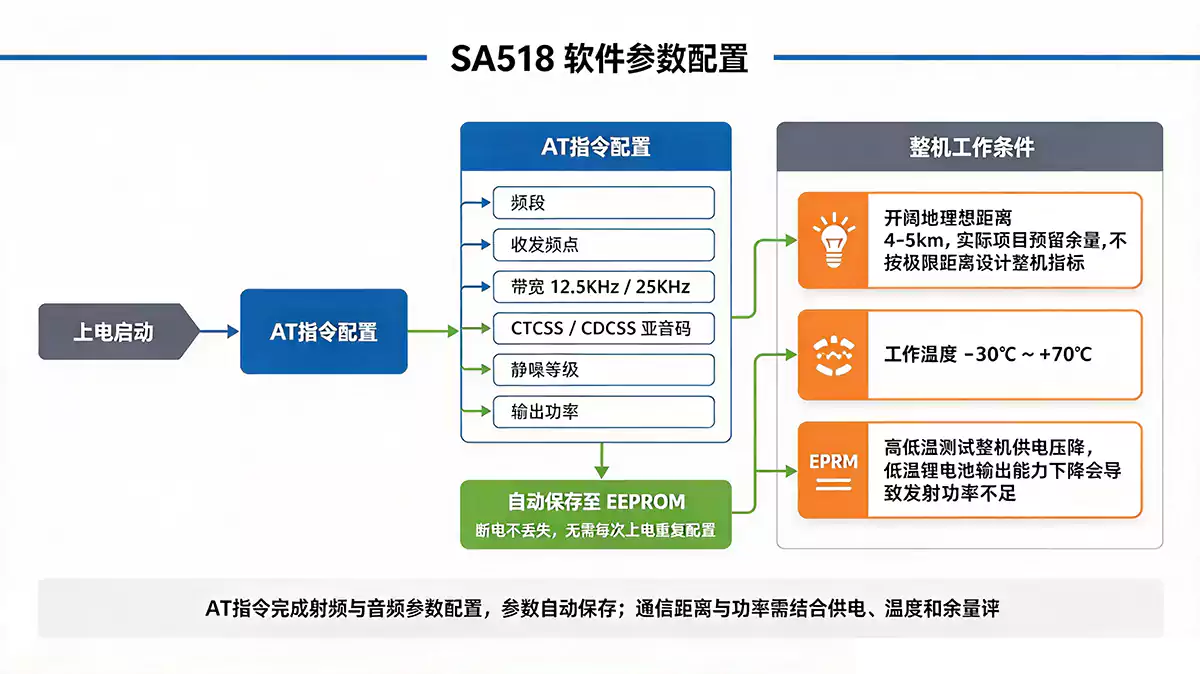

6、软件参数配置

1）上电后通过 AT 指令配置频段、收发频点、带宽 12.5KHz/25KHz、CTCSS/CDCSS 亚音码、静噪等级、输出功率；参数配置完成自动保存 EEPROM，不需要每次上电重复配置。



2）开阔地通信距离 4‑5km 是理想条件，实际项目预留余量，不要按极限距离设计整机指标。



3）工作温度‑30℃~+70℃，高低温环境测试整机供电压降，低温锂电池输出能力下降会导致发射功率不足。



三、使用过程中需要注意什么（操作失误、硬件误区）

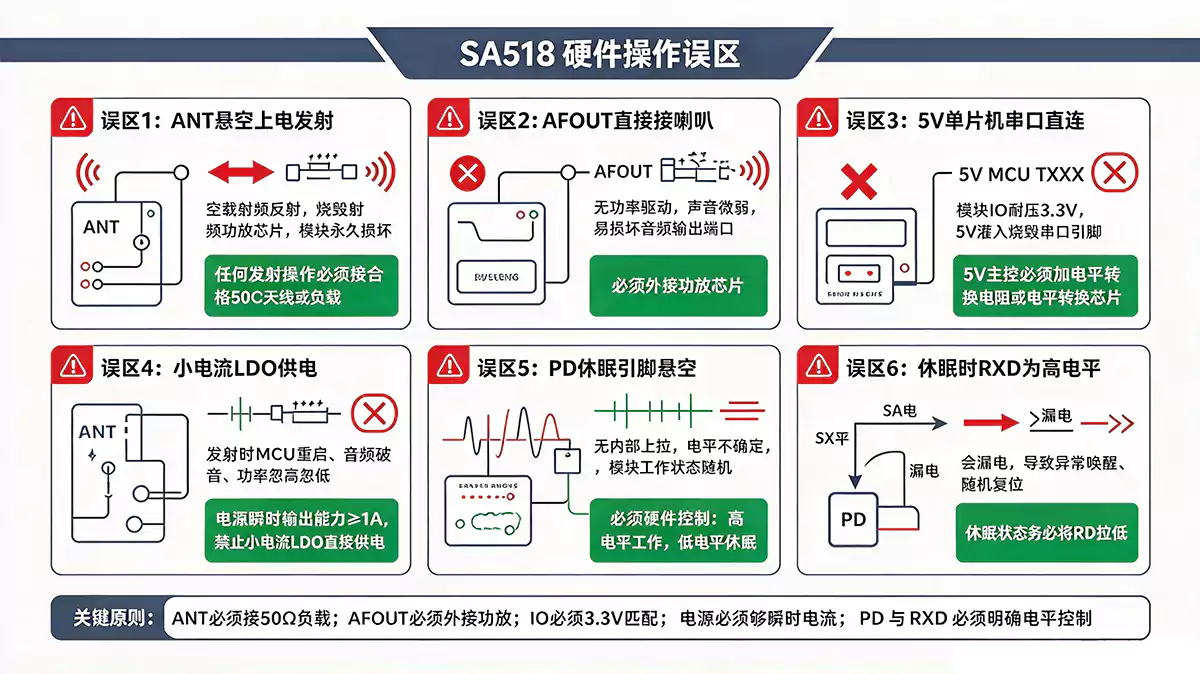

硬件操作误区

1. 误区 1：ANT 天线引脚悬空上电发射。空载射频反射会烧毁射频功放芯片，模块永久损坏；任何发射操作必须接合格 50Ω 天线或负载。



1. 误区 2：AFOUT 直接接喇叭。模块音频输出无功率驱动，声音微弱，同时会损坏模块音频输出端口，必须外接功放芯片。



1. 误区 3：5V 单片机串口直接对接模块。模块 IO 耐压 3.3V，5V 电平灌入直接烧毁串口引脚，整机通信彻底失效。



1. 误区 4：小电流 LDO 供电。发射瞬间峰值电流接近 1A，供电不足，出现：发射的时候 MCU 重启、音频破音、功率忽高忽低。



1. 误区 5：PD 休眠引脚悬空。PD 引脚无内部上拉，悬空电平不确定，模块工作状态随机，必须硬件控制高电平工作，低电平休眠。



1. 误区 6：RXD 引脚休眠模式为高电平。休眠时 RXD 高电平会漏电，会出现模块异常唤醒、随机复位，休眠状态务必将 RXD 拉低。

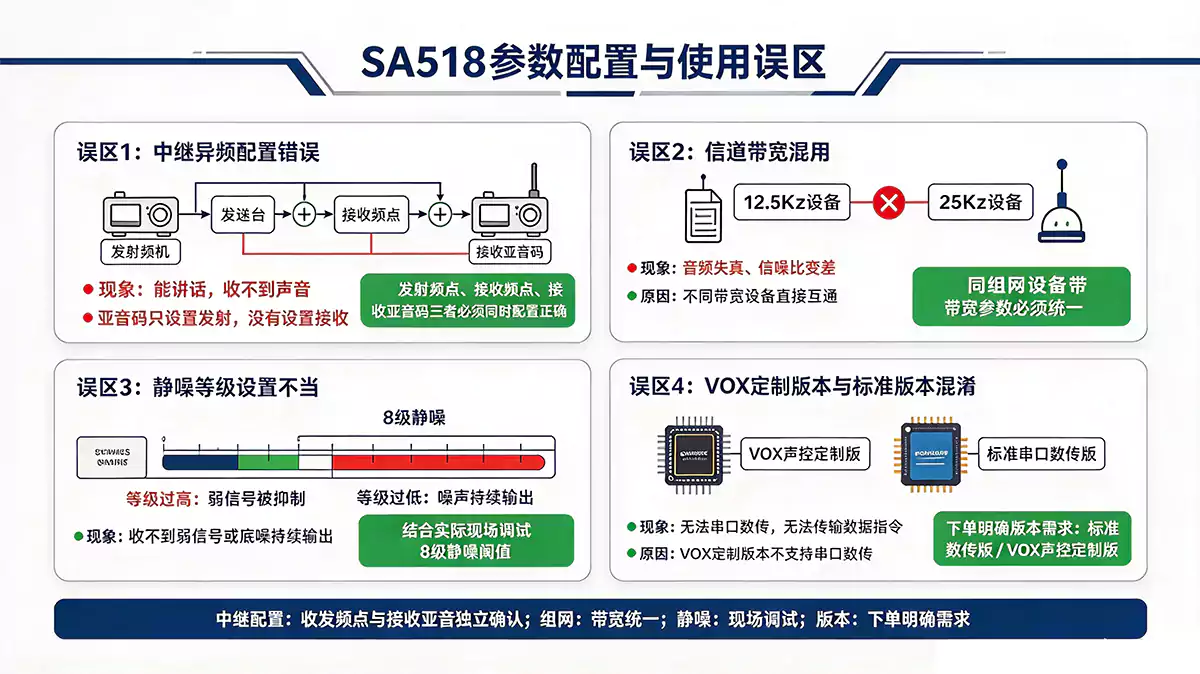

参数配置与使用误区

1. 误区 1：收发异频使用中继台时，收发频点设置错误，亚音码只设置发射没有设置接收，导致可以讲话收不到声音。收发频率独立，发射频点、接收频点、接收亚音码三者需要同时配置正确。



1. 误区 2：带宽混用，12.5KHz 信道设备和 25KHz 设备直接互通，音频失真、信噪比变差；同组网设备带宽参数必须统一。



1. 误区 3：静噪等级设置过高，轻微信号直接被静噪抑制，收不到弱信号；设置过低则噪声持续输出。8 级静噪需要结合实际现场调试。



1. 误区 4：VOX 定制版本当作标准版本使用，定制声控版本不支持串口数传，无法传输数据指令。下单需要明确版本需求。



整机测试注意事项

1. 整机做 ESD 静电、高低温、震动测试；手持产品人体静电会通过天线传导进入模块，静电击穿射频端口。



1. 不要超出‑30~+70℃工作温度；高温长时间连续发射，注意整机散热，模块长时间满功率发射外壳会升温。



1. 测试通信距离必须使用真实整机结构；裸板模块测试距离和装壳后实际距离差异巨大，塑料外壳、金属外壳都会衰减射频信号。

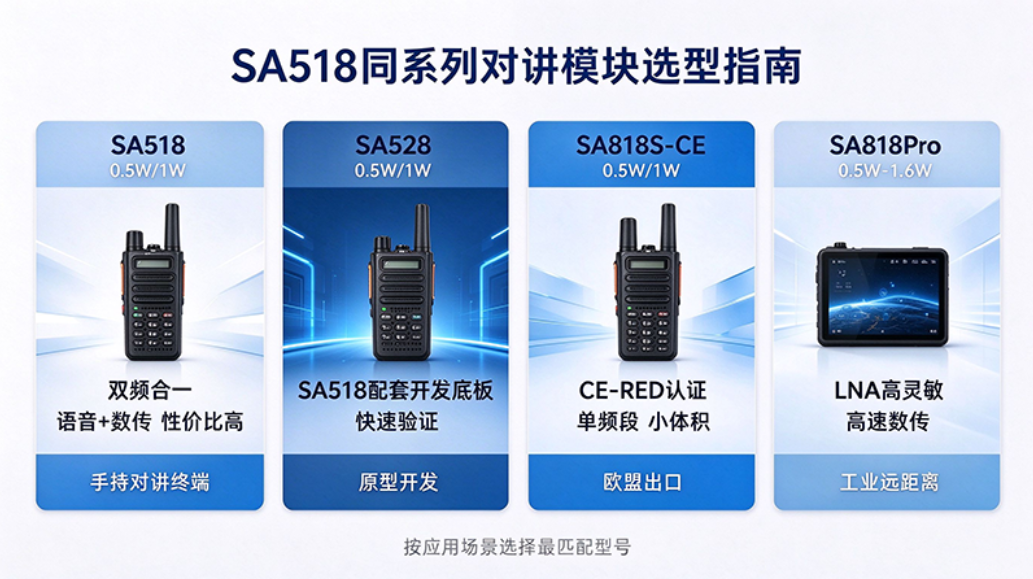

四、同类产品对比，结合应用场景选购指南



思为无线同系列 U/V 模拟对讲模块 SA518、SA528、SA818S‑CE、SA818Pro，硬件能力、尺寸、定位不同，结合项目场景选型（来源：思为无线应急通信模块|2026广州应急展）：



型号	发射功率	核心特点	尺寸 mm	适合应用场景	不推荐场景
SA518	0.5W /1W	U/V 双频合一，收发独立，支持语音 + 数据，TCXO 晶振，性价比高	24*39.5mm	新开发手持对讲终端、安防巡检、楼宇嵌入式对讲、预算敏感项目；需要同时 U/V 频段	空间极度紧凑，需要 CE‑RED 认证出口产品
SA528	0.5W /1W	SA518 配套成品应用底板，引出 SMA 天线座，USB 调试接口	39.47*38.3mm	原型开发、快速验证方案，不用自己画射频底板	大批量成本敏感量产（底板会增加成本）
SA818S‑CE	0.5W/1W	带 CE‑RED 认证，LNA 低噪声放大，单频段硬件，体积更小	35.6*19mm	出口欧盟、空间紧凑手持设备，仅需要单 U 段或单 V 段	项目需要硬件同时支持 UHF+VHF 双频段
SA818Pro	0.5W‑1.6W	LNA 优化接收灵敏度，功率更高，FSK 高速数传	35.6*19	工业远距离对讲，大量无线数据传输；复杂遮挡环境	需要硬件同时兼容 U+V 双频段、成本严格受限项目



选购总结：



1. 如果一台终端硬件上需要同时支持 UHF、VHF 双频段，优先选择 SA518；



1. 项目需要快速原型验证，直接采购 SA528 开发板；



1. 产品出口欧盟，需要 CE‑RED 认证，只需要单频段，选择 SA818S‑CE；



1. 项目大量传输无线数据、遮挡环境追求更远距离，选 SA818Pro。



五、实际应用中可能遇到的难题以及解决方案

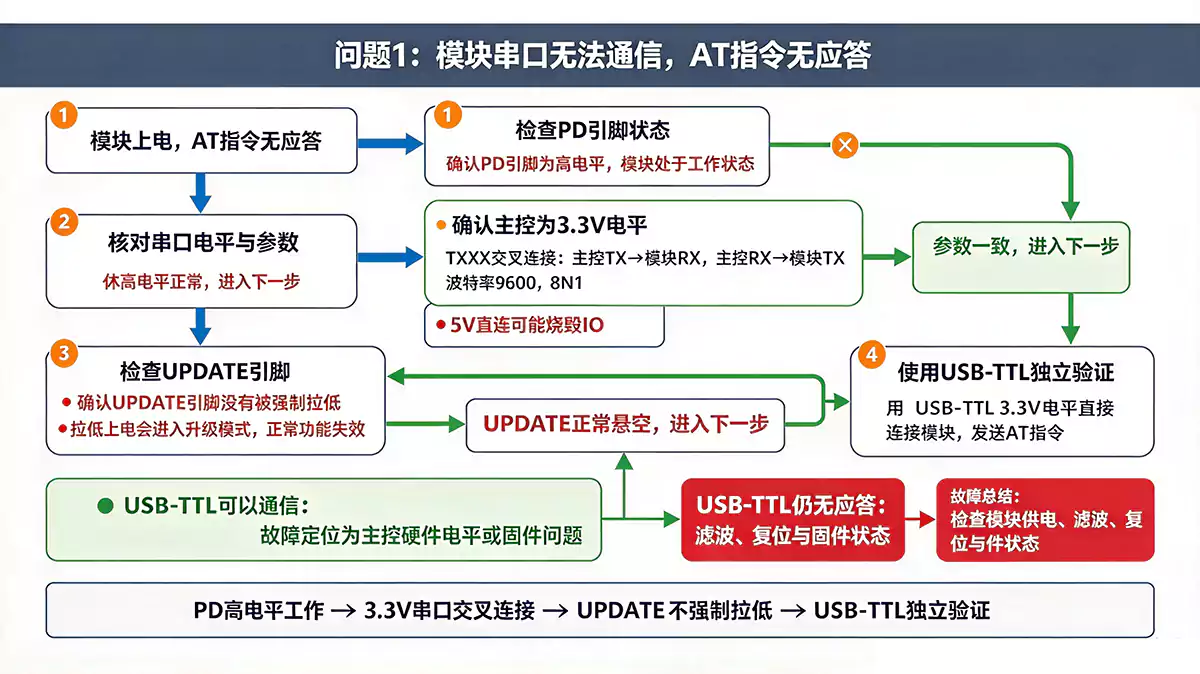

问题 1：模块串口无法通信，AT 指令无应答

排查步骤：

1）确认 PD 引脚是高电平，模块处于工作状态；休眠状态串口无法通信。



2）核对串口电平：确认主控是 3.3V 电平，TX/RX 交叉连接；波特率 9600，8N1。



3）确认 UPDATE 引脚没有被强制拉低，拉低上电会进入升级模式，正常功能失效（注：运行过程拉低不会触发升级）。



4）用 USB‑TTL 3.3V 电平直接连接模块，排除主控 MCU 问题；若 USB‑TTL 可以通信，则为主控硬件电平或者固件问题。

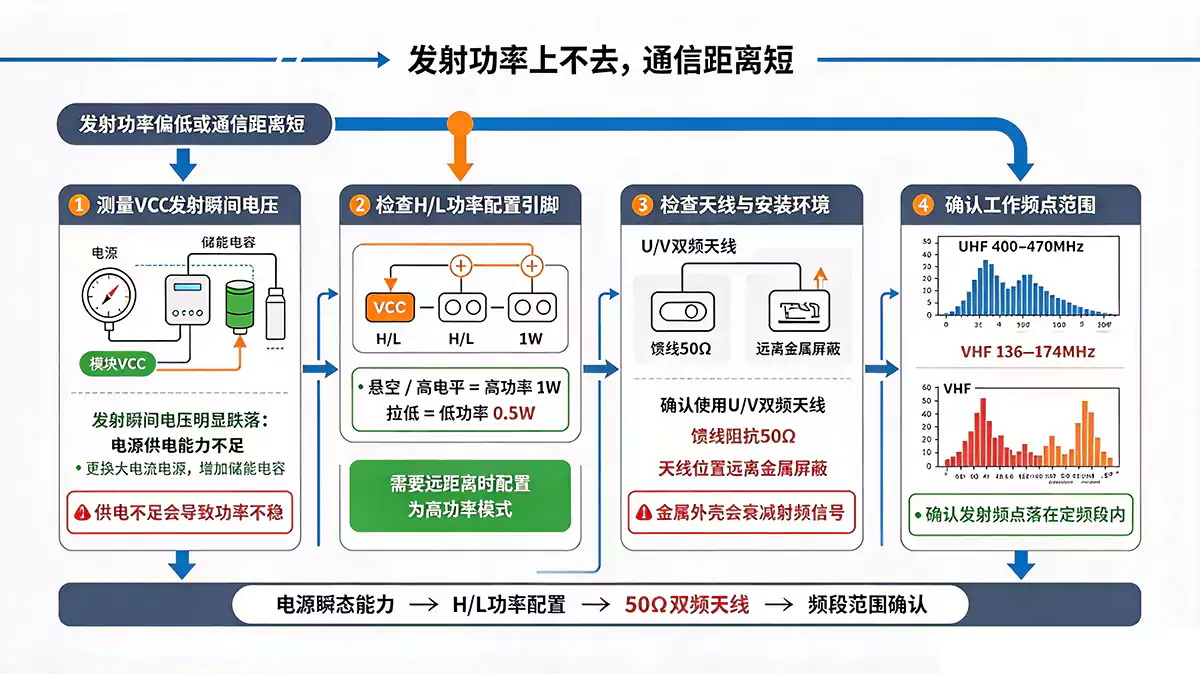

问题 2：发射功率上不去，通信距离短

1）测量 VCC 引脚发射瞬间电压，如果电压明显跌落，说明电源供电能力不足，更换大电流电源，增加储能电容。



2）确认 H/L 引脚配置：悬空 / 高电平 = 高功率（1W），拉低 = 低功率 0.5W。



3）检查天线，确认是 U/V 双频天线，馈线阻抗 50Ω；天线位置远离金属屏蔽，金属外壳会衰减射频。



4）确认频点参数正确，工作频点落在 UHF400‑470MHz、VHF134‑174MHz 范围内，超出范围功率会大幅衰减。

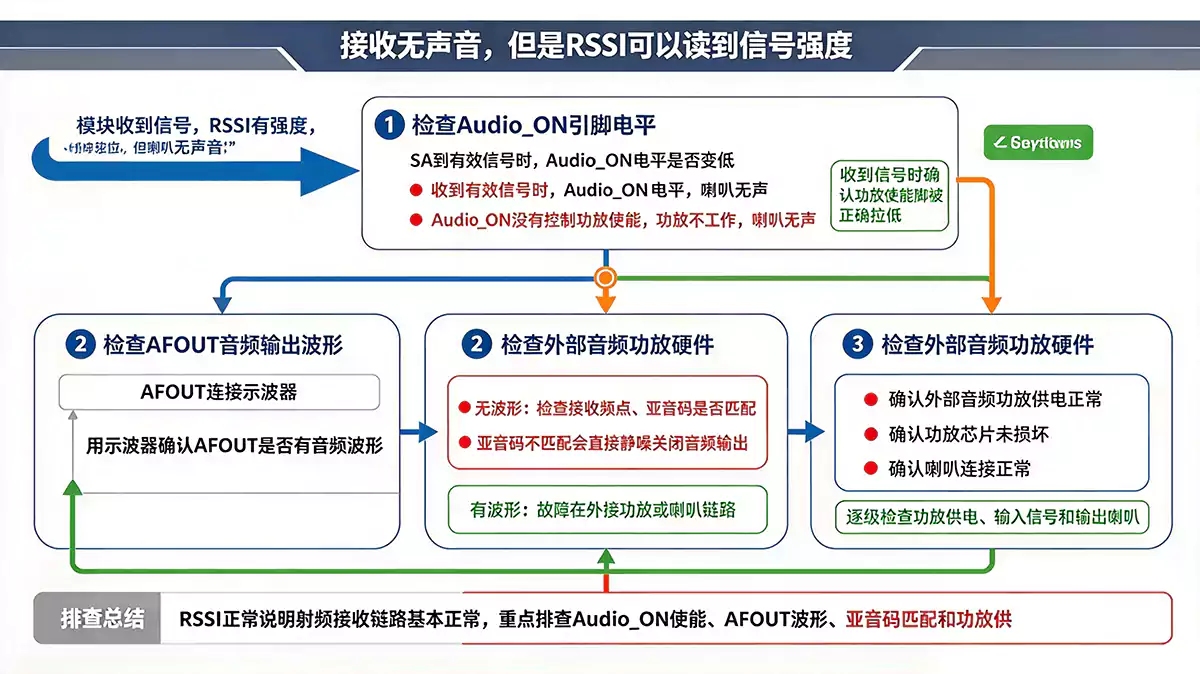

问题 3：接收无声音，但是 RSSI 可以读到信号强度

1）检查 Audio_ON 引脚，收到信号时电平是否变低，用来开启外接音频功放；Audio_ON 没有控制功放使能，功放不工作，喇叭无声。



2）检查 AFOUT 音频输出，用示波器确认是否有音频波形，若无波形检查接收频点、亚音码是否匹配；亚音码不匹配会直接静噪关闭音频输出。



3）检查外部音频功放硬件供电。

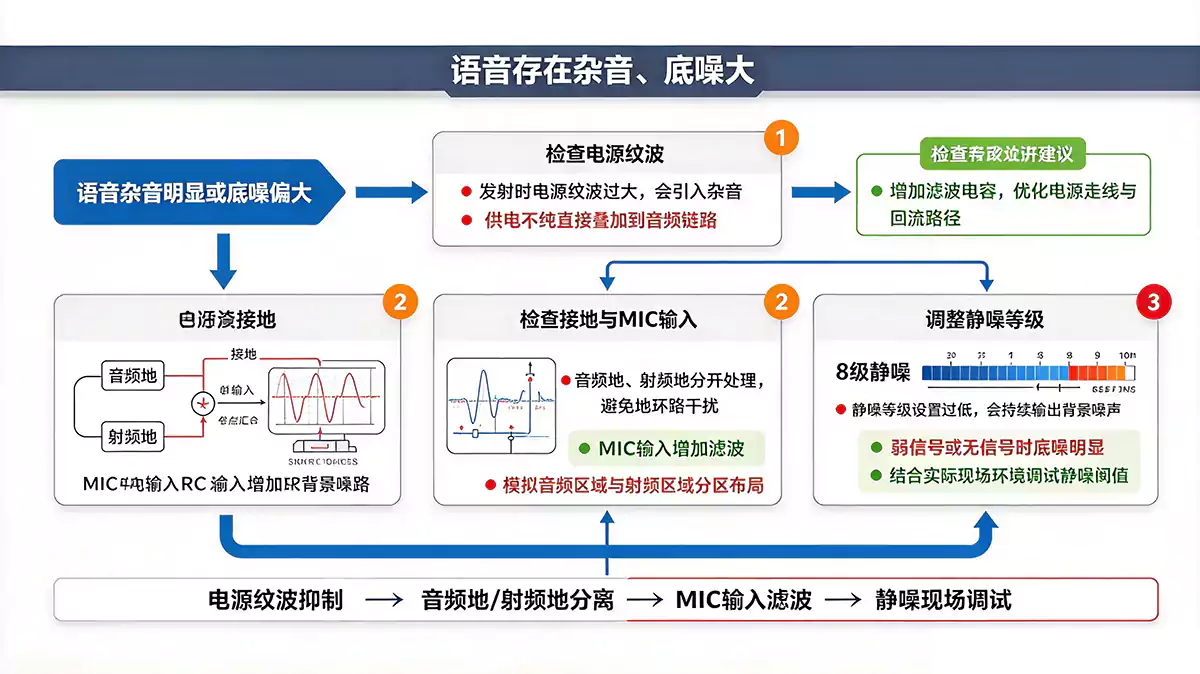

问题 4：语音存在杂音、底噪大

1）检查电源纹波，发射时电源纹波过大会引入杂音，增加滤波电容。



2）音频地、射频地分开处理，避免地环路干扰；MIC 输入增加滤波。



3）调整静噪等级，静噪设置过低会输出背景噪声；静噪等级配合现场实际环境调试。

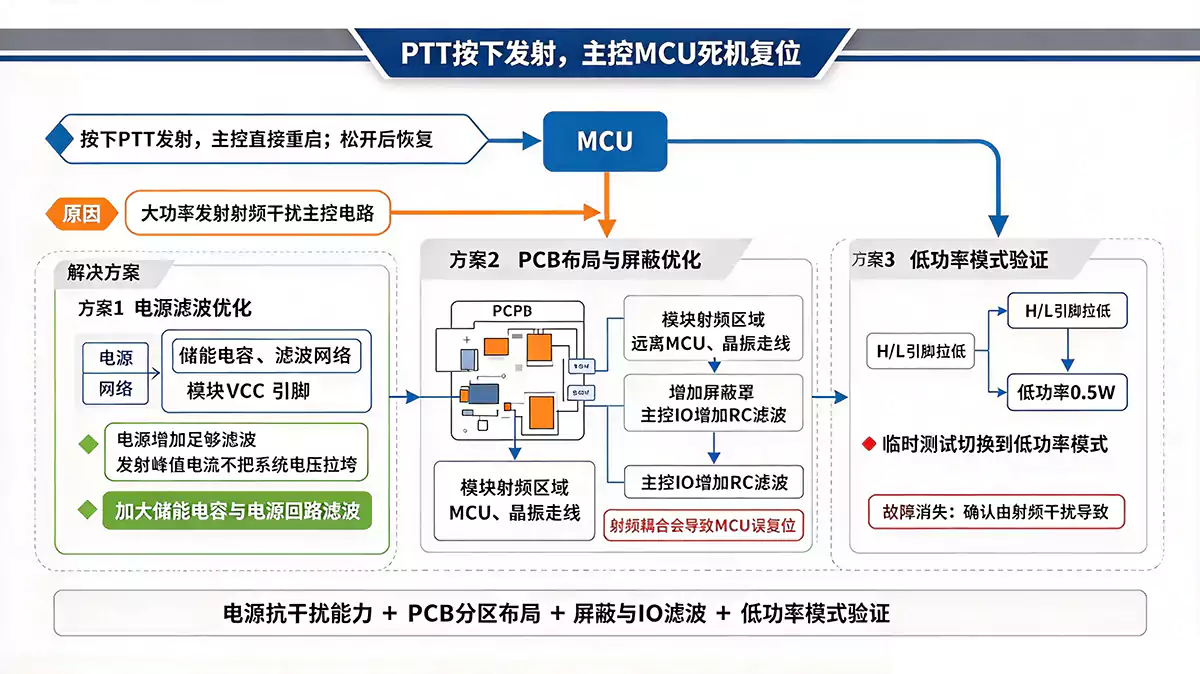

问题 5：PTT 按下发射，主控 MCU 死机复位



现象：一按 PTT 主控直接重启，松开恢复。 原因：大功率发射射频干扰主控电路。 解决方案：

1）电源增加足够滤波，发射峰值电流不把系统电压拉垮。



2）PCB 布局，模块射频区域远离 MCU、晶振走线；增加屏蔽罩；主控 IO 增加 RC 滤波。



3）临时测试，切换到低功率模式，如果故障消失，确认是射频干扰导致。

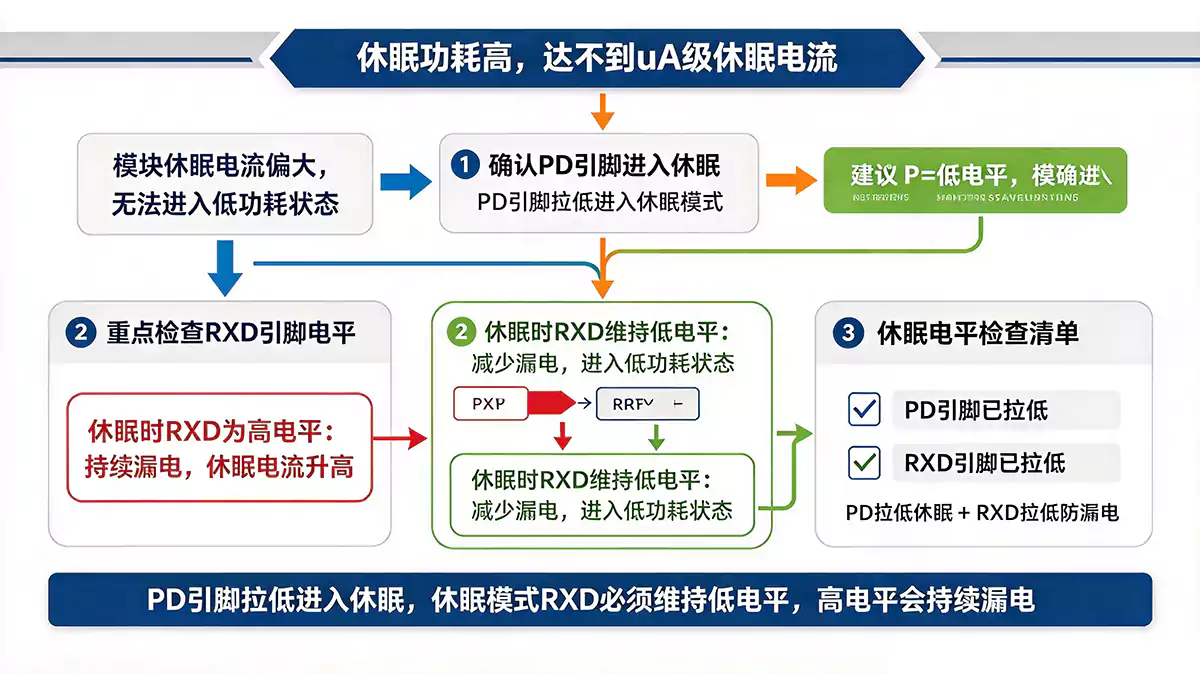

问题 6：休眠功耗高，达不到 uA 级休眠电流

1）PD 引脚拉低进入休眠；重点检查 RXD 引脚电平，休眠模式 RXD 必须维持低电平，高电平会持续漏电。



六、思为无线能提供哪些优势支持

1、完整资料输出：提供 SA518 规格书 V1.2、引脚定义文档、典型应用原理图、参考 PCB 库、AT 指令集手册，帮助研发快速开展硬件和固件开发，减少查资料时间（SA518 ：U/V双频对讲机模块 收发频率独立 ,支持发送语音和数据）。



2、前期选型与方案评估：根据客户项目场景（手持 / 安防 / 工业，频段需求，出口认证、功耗指标），提供选型建议，提前规避选型踩坑，支持样品测试验证。



3、射频工程技术支持：天线匹配指导、PCB 布局建议；远程协助定位串口、音频、射频通信距离、干扰等调试问题，珠三角区域支持现场对接调试NiceRF。



4、固件定制服务：支持 VOX 声控版本、功能裁剪、串口协议定制；支持 OTA / 串口固件升级服务，适配客户差异化需求。



5、认证辅助支持：提供模块相关 RoHS、Reach 资料，协助整机做国内 SRRC、海外 CE‑RED 等整机认证参考资料。



6、配套开发板 SA528：可以直接采购现成底板快速做功能验证，不用从零绘制射频硬件，缩短原型周期。



7、量产交付保障：标准化 SMT 生产，无铅工艺；长期供货，支持 OEM/ODM 定制，满足中小批量到大批量订单需求，提供生产 DFM 可制造性评审建议（思为无线OEM&ODM）。



提示：本内容全部基于 SA518 官方规格书 V1.2，实际开发请以原厂 PDF 规格书作为最终设计依据。
