全双工通信：技术原理、模式与系统分析

全双工的基本定义

什么是全双工通信？

全双工通信（FDX）就像一场面对面的聊天——双方都能边说边听，完全不用等对方把话说完。其实我们每天都在体验全双工技术。最经典的例子就是电话聊天——你可以随时插话打断，而不用像用对讲机那样必须说“over”。现在的有线网络、视频会议软件，甚至你玩的在线游戏，都依赖这项技术来保证流畅的实时互动。说它是现代通信的基石，一点都不为过。



为了更好地理解全双工，我们来看看另外两种通信方式：单工和半双工。



全双工、半双工与单工的区别

你可以把全双工、半双工和单工想象成三种不同的聊天方式。

• 单工：就像听收音机或者看电视新闻。信号只能从电台发到你这里，你没法跟它对话。这条路是一条“单行道”。
• 半双工：就好比用对讲机。你们俩都能说话，但不能同时说。你得按住按键说，说完松手听对方说。虽然能双向沟通，但频道是共用的，所以得轮流来。
• 全双工：就像我们平时打电话，你可以边说边听，对方也一样。这样一来，同一个频道相当于变成了两条独立的车道，数据能同时朝两个方向跑，效率自然就翻倍了。所以这才是全双工最厉害的地方。



决定用哪种方式“聊天”，是通信最底层（也就是物理层）定好的规矩。所以，设备一出厂，它能“同时聊天”还是“轮流聊天”的模式就已经被固定下来了。

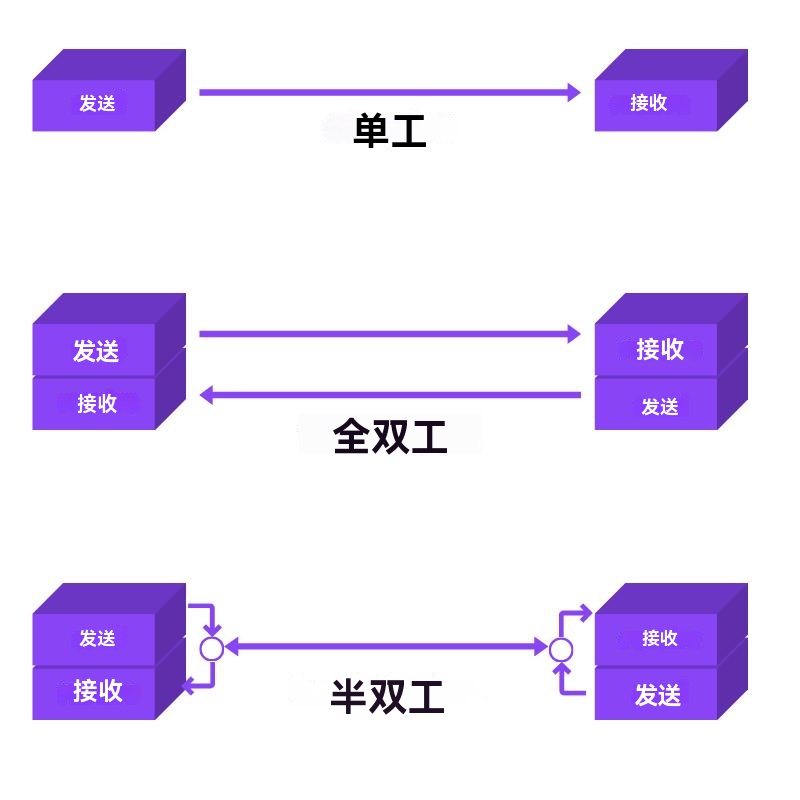

(单工、全双工与半双工数据流)



对比分析：单工 vs. 半双工 vs. 全双工

特性	单工模式	半双工模式	全双工模式
数据方向	单向	双向	双向
同时性	不适用	非同时	同时
信道占用	一个设备发送	两个设备共享，交替进行	两个设备同时发送
性能	信道利用率最低	中等利用率，涉及周转时间	信道利用率最高，无周转时间
典型示例	广播电台、寻呼机	对讲机、基于集线器的以太网	电话通话、交换式以太网
核心限制	没有返回路径	信道竞争、延迟	系统复杂性、自干扰



全双工通信的工作原理

要实现全双工（边说边听），设备必须解决一个问题：“自干扰”。



(全双通信自干扰示意图)



什么是自干扰？

这个问题简单来讲就是：你不能一边“用喇叭大声喊”（发送信号），一边还指望能“听到远处针掉地上的声音”（接收信号）。

• 问题有多严重？设备自己“喊”的声音（发送TX），可能比它想“听”的微弱信号（接收RX）要强上100亿倍（技术上称为 100 dB）。
• 结果是什么？如果不加处理，这个巨大的“喊声”会**严重“淹没”**微弱的“听声”，导致什么也听不见。



因此，解决方案就是必须把“喊”（TX）和“听”（RX）的信号高效地隔离开。



为了解决它，工程师们主要用了两种巧妙的方法来“隔离”信号，确保“说”和“听”互不干扰：

1. 分“车道” (FDD - 频分双工)：就像给发送和接收各修了一条完全独立的高架桥，它们在不同的频率上通信。
2. 分“时段” (TDD - 时分双工)：发送和接收共用同一条路，但严格遵守红绿灯。系统以极快的速度（人根本感觉不到）在“说”和“听”之间切换。



接下来的2.1和2.2节将详细介绍这两种技术是如何实现的。



信道分离机制：频分双工 (FDD)

FDD 采用了最直接的办法来避免自干扰：使用两个独立的频率信道，一个专门用于“说”（发送），另一个专门用于“听”（接收）。这两个频率信道之间还设有一条“保护带”（Guard Band）——就像高速公路的中央隔离带，确保信号互不干扰。



核心组件：双工器 (Duplexer)

在早期的手机通常只有一个天线，需要同时处理“说”和“听”两种信号。“双工器”就是解决这个问题的核心组件，它通常连接在设备的公共天线端口上。



它是一个被动的、基于频率的滤波器组合，它智能之处在于能同时精准地控制信号流向：

• 将强大的发送信号（来自“喇叭”）只导向天线。
• 将微弱的接收信号（来自“天线”）只导向接收器。



通过这种方式，它能确保发送信号（来自“喇叭”）不会“泄漏”并“淹没”灵敏的接收器（“耳朵”）。



优点

由于发送和接收各自拥有专属、始终开放的通道，数据传输延迟非常低且稳定。非常适合打电话、视频会议等需要即时反应的应用。



缺点

它需要占用两段独立的频率，这在稀缺的频谱资源上成本翻倍。其次，双工器会增加设备的体积。



信道分离机制：时分双工 (TDD)

TDD（时分双工）采用了另一种方法。它让“说”（发送）和“听”（接收）共用同一个频率信道，但在时间上严格交替。系统会以极快的速度在“发送时间片”和“接收时间片”之间切换，中间用一个简短的“保护间隔”隔开。



TDD方法的核心组件是一个非常快速的射频开关和一个高度精确、同步的时钟。这个开关负责在发送（TX）和接收（RX）电路之间物理地切换天线的连接，就像一个响应极快的红绿灯。



TDD 的主要优点是频谱效率高，因为它只占用一个信道（FDD 需要两个）。它还很灵活，可以根据需要动态分配带宽（例如，70%的时间用于下载，30%用于上传）。然而，它的缺点也很明显：持续的切换会引入少量延迟。更关键的是，TDD 需要整个网络进行精确的时间同步（通常通过 GPS），以确保一个设备的“说”不会与另一个设备的“听”发生冲突并产生干扰。

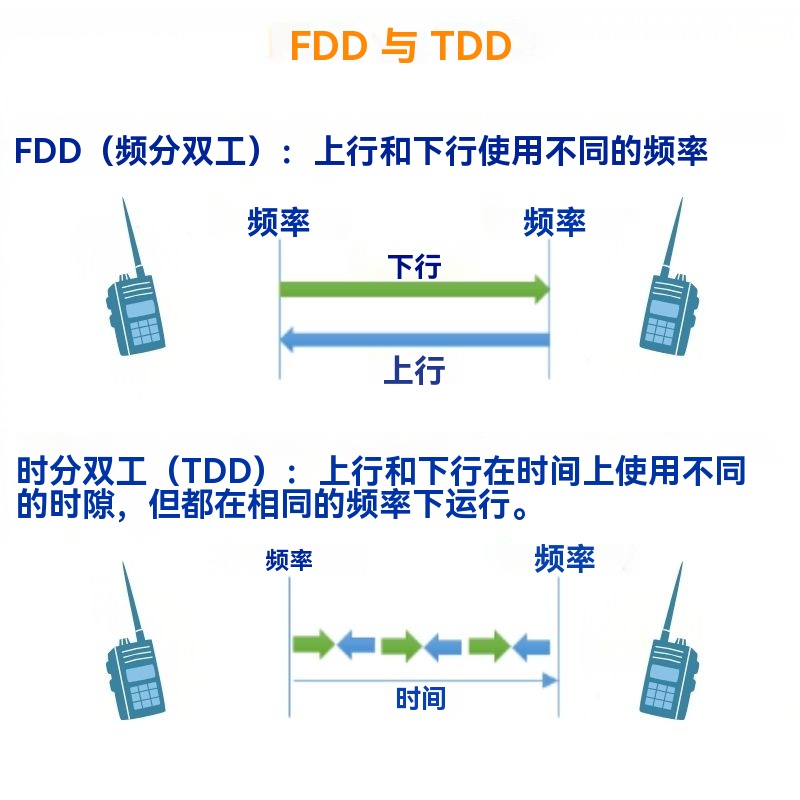

(全双工通信原理：频分双工 (FDD) 与时分双工 (TDD) 对比图)



核心技术挑战：自干扰抑制与回声消除

FDD 和 TDD 还不足以实现真正的全双工通信。因为设备自身的发送（TX）信号非常强大，即使有 FDD（双工器）或 TDD（时间切换）的基础隔离，仍然会有信号“泄漏”到灵敏的接收（RX）路径中。残留的自干扰信号依然足以“淹没”真正需要接收的微弱信号。



因此，工程师们采用“降噪”技术，从三个方面把“泄漏”进来的干扰进行消除：

• 传播域（物理隔离）：就像把“喇叭”（发送天线）和“麦克风”（接收天线）分开放，并让它们朝向不同方向，先在物理上减少干扰。
• 射频域（模拟消除）：这就像戴上“降噪耳机”。系统会复制一份自己的“喊声”，然后制造一个相位完全相反的“反向声波”，在信号进入放大器之前就将其抵消掉。
• 基带域（数字消除）：这相当于“后期精修”。系统使用电脑算法，把前两步之后还残留的最后一点点“回音”（包括失真），用数学方法从接收到的数据中精确地“减去”。



一个先进的全双工系统会同时使用这三种技术，才能实现高效可靠的“边说边听”。



全双工系统的应用与示例

全双工技术几乎是所有现代通信基础设施的基础。



经典应用领域

最经典的例子就是电话，无论是老式座机还是现在的智能手机通话，都允许双方同时说话和倾听。



计算机网络(也称为以太网)的发展也是一个重要的例子。早期的“共享”网络(基于集线器)类似于一个对讲机，每个人都有一条信道，必须轮流发言（半双工）。现代网络（基于交换机）为每个计算机提供了一条独立的通道，类似于私人电话，允许数据同时发送和接收（全双工）这使网速大大提高。



此外，4G 和 5G 移动网络 也会灵活地使用全双工技术。它们会根据可用的频谱资源和政策，智能地选择使用 FDD 或 TDD 方案来实现高速的数据传输。



在现代商业系统中的实施：无线模块

专业的无线模块，就是把全双工通信、Mesh组网及降噪等核心技术，封装成可以实际使用的硬件。



这些模块的功能不只是一对一通话。例如，模块 SA618F22 或 SA628F30 能够同时处理 8 路对话，从而形成“网状网络”（MESH）。在这种网络里，每个设备都可以帮助其他设备转发信号，这扩大了通信范围。这背后需要非常精确的时间同步和智能的资源分配,以确保不会发生错误。



这些模块提供不同的性能配置,以满足各种用途。例如，有的功耗低（ SA618F22 的 160mW），有的功率可以达到 8W（如 SA628F39）以确保远距离通信。它们会在特定的频率范围（如 410-480 MHz）工作，并提供了不同类型的连接方式，有的专门处理声音（I2S 接口），有的则用来传输控制命令或传感器数据（UART 接口），比如 SA618F30-FD 就是一个侧重数据传输的例子。



这些硬件解决了 2.3 节中讨论的问题。它们内置了算法来消除回声，也集成了 AES128 加密（如 SA628F30 模块）和 ESD 硬件保护。这些设计是制造专业无线对讲机等产品的基础，确保通信在嘈杂、恶劣的环境中依然清晰、安全和可靠。

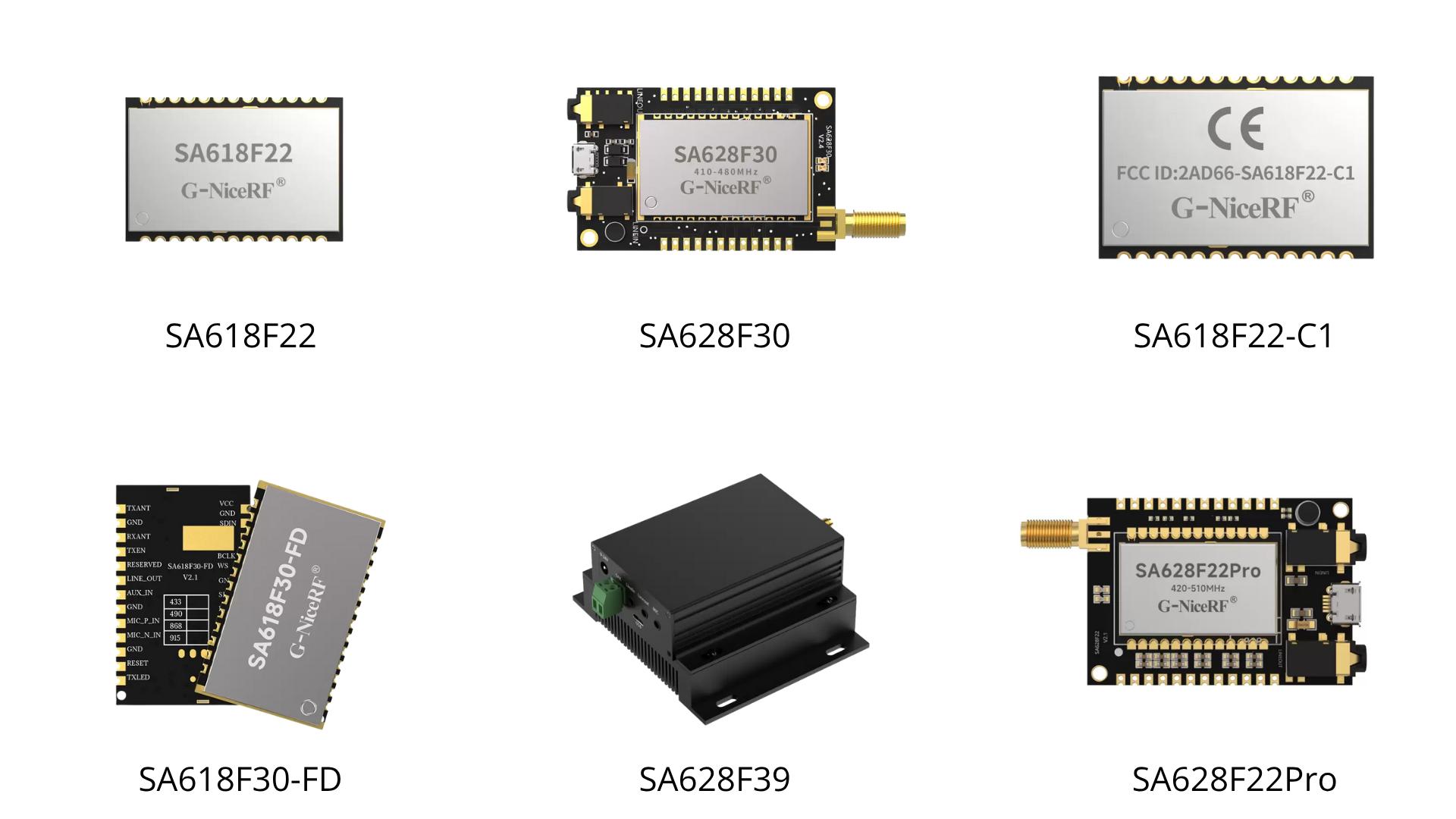

(全双工模块)



全双工的优势与技术局限性

全双工通信能提供比半双工更高的吞吐量和更低的延迟，但需要更复杂的算法和硬件才能实现这些优势。



主要优势

理论吞吐量翻倍是全双工通信的核心优势。由于它允许数据同时“一去一来”，在相同条件下，能传输的数据总量自然是半双工的两倍。

消除“周转时间”也是一个重要优势。半双工（像对讲机）在“说”和“听”之间切换时总得等一下，这个切换过程（可能几十毫秒）会浪费时间，让人感觉卡顿。全双工通过确保信道双向通畅,几乎消除了这种延迟。

这种无延迟的特性改善了交互性，让我们打电话、开视频会议和远程操作等应用体验更流畅。



技术局限性与实施成本

然而，实现全双工的成本会高些。硬件和软件的复杂性是主要问题，例如 FDD 需要高性能双工器，而软件需要处理复杂的回声消除算法。



复杂的算法导致高功耗。运行回声消除算法需要强大的处理能力(如DSP或FPGA)，这对手机这类移动设备来说，续航是个问题。

此外，频谱费用也是一个现实的问题。FDD方案虽然延迟低，但它需要两块独立的频谱，这在昂贵的频谱资源上开销不小。TDD方案虽然灵活些，但它带来的延迟和同步开销也是一种成本。



所以，也必须考虑成本效益。全双工并不总是最佳选择。在很多简单场景下，比如远程传感器只需要偶尔报个数，或者只是单向控制，用更简单、成本更低的半双工系统就足够了。全双工更适合“同时听说”的应用，比如语音通话或实时控制。



结论：全双工通信的未来趋势

现代通信系统越来越多地采用全双工来支持实时双向流量，而早期系统由于硬件或频谱限制而使用单工或半双工。主要的工程挑战已经从仅仅实现双向通信（由半双工解决）转变为高效且经济地实现同步双向通信。FDD 和 TDD 的原理已经成熟，并构成了我们当前全球全双工通信网络的基础。



不过，对更高频谱效率的追求并未停止。目前业界的一个重要目标是“带内全双工”（In-Band Full Duplex, IBFD），也叫作“同频全双工”。这项技术的目标是在“同一时间、同一频率”上同时发送和接收，这在理论上能使频谱效率比 TDD 或 FDD 提高一倍。



当然，IBFD 面临的自干扰挑战极大（需要 110 dB+ 的消除能力，甚至要处理放大器自身的失真），但这正是 5G-Advanced 和 6G 等未来网络的研究焦点。一旦成功实施，IBFD 的好处将不只是吞吐量翻倍，它还能显著降低延迟（因为设备可以立即收到确认信息），甚至提高网络安全性（因为它能边发信号边“监听”干扰）。
