DW3000方案如何构建UWB高精度室内定位系统

2025-12-18 09:35

分享到：

一、明确需求与选择测距方法

若要实现室内厘米级定位，首先要明确系统需求，如目标精度、更新频率、延迟、电池续航、空间大小和形状等，据此选择合适的测距方法，设定成功指标用于后续验证。在 UWB 定位方面，TWR（双向测距）是异步的，部署相对简便。综合部署复杂度与系统规模等因素，本文采用基于 TWR 的 UWB 测距方案，并从工程实践角度，系统性介绍基于 DW3000 的室内定位系统构建方法。

二、准备物料与工具链

1.物料清单

锚节点与标签节点：选用 DW3000 开发模块，它基于 Qorvo 的 DW3000 芯片，该芯片报告符合 IEEE 802.15.4z HRP标准，并支持认证体系所需的物理层与测距特性。对于锚节点，可搭配 Qorvo DWM3000EVB 开发板与 STM32 Nucleo 开发板组合使用，再加上机载天线或外部天线；标签节点同样可采用 DW3000 开发模块，配备紧凑型 FPC 以及可穿戴或手持式外壳，使用便携式充电电源。

2.工具链和库

编译器和 SDK：对于 DW3000 开发模块，使用厂商提供的驱动程序和示例代码路径，其针对 DW3000 系列和 15.4z HRP 测距标准，芯片制造商在视距（LOS）及完成校准的典型测试条件下报告其可达 10 厘米级测距精度。
烧录工具：使用 MCU 板的标准烧录器对锚点和标签目标进行编程。
串口控制台：通过任何可读取日志、配置和范围输出的 USB 串口应用程序进行操作。
绘图和分析：利用 Python 脚本解析日志并绘制范围直方图和时间线，同时保留简单的 README 文件以便重新运行绘图。
版本管理：锁定工具链版本，记录确切的 SDK 标签和编译器版本，在每个里程碑后标记固件仓库，方便他人重新编译。

三、模块方案选择建议

在系统选型上，基于 DW3000 芯片的开发板更适合研发与深度定制场景，具备更高的调试自由度。开发者可结合 Qorvo 官方提供的驱动与示例代码，对 DW3000 系列进行底层功能开发与算法优化，适用于对协议、测距流程或系统架构有特殊需求的项目。

而对于需要快速部署与落地的应用场景（如中小型室内定位系统、原型验证等），更推荐使用 UWB650Pro 模块。该模块基于 Qorvo DW3000 芯片，高度集成了射频与控制电路，支持双向测距（TWR）及定位方案，并支持 RSSI（接收信号强度指示）辅助定位。用户无需参与芯片底层驱动开发，仅需通过 UART 接口配置参数（如传输速率、定位参数等），即可快速完成系统搭建。TWR 提供高精度测距基础，RSSI 可作为辅助信息（用于锚点筛选或测距结果加权），两者结合能进一步提升定位鲁棒性。

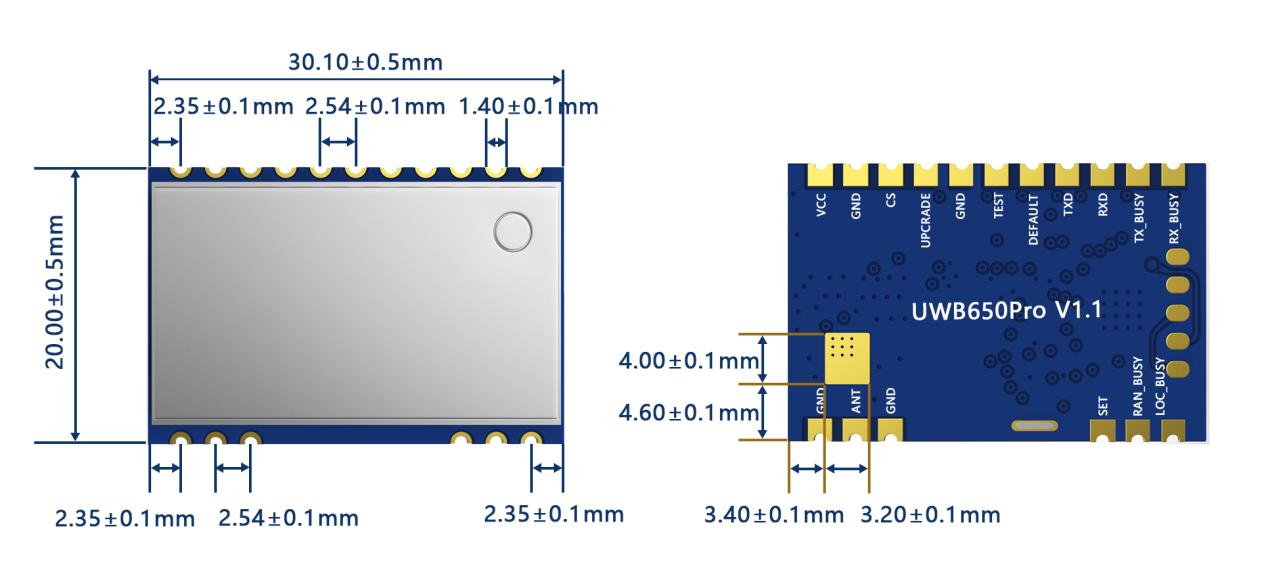

UWB650尺寸图

针对 UWB 应用中常见的天线延迟校准问题，思为无线已在 UWB650 PC配置软件中预置多款常用 UWB 天线的延迟参数。用户只需选择对应的天线型号并配置相关信道参数，系统即可自动完成校准，无需手动测量与调试，即可实现稳定可靠的高精度测距。

UWB天线延迟校准

UWB650Pro推荐方案物料清单

类别	具体内容
核心模块	UWB650Pro ：符合 IEEE 802.15.4-2020 标准，支持 UART 控制接口，显著简化系统开发流程。功能：支持2D/3D定位。MESH组网及ESD防护,天线自动校准
配套要求	天线：定制超宽带 FPC 或 PCB 天线。安装支架：刚性墙面或天花板安装支架（适用于锚节点部署）。电源：锚节点使用适用于超宽带脉冲工作的稳压电源；标签节点使用便携式充电电源，便于移动与穿戴应用。
适用场景	适合希望快速搭建系统、简化开发流程、降低开发成本的项目，尤其适用于中小型室内定位系统及对开发速度和易用性要求较高的应用场景。
开发复杂度	较低。模块已集成大部分功能，支持天线校准。通过 UART 接口即可完成通信与参数配置，大幅减少底层硬件与协议开发工作量。
天线与外壳	锚节点：采用超宽带 FPC 或 PCB 天线，通常安装于天花板或高位位置。标签节点：可选用紧凑型 FPC 天线，搭配可穿戴式或手持式外壳，并使用便携式充电电源供电。

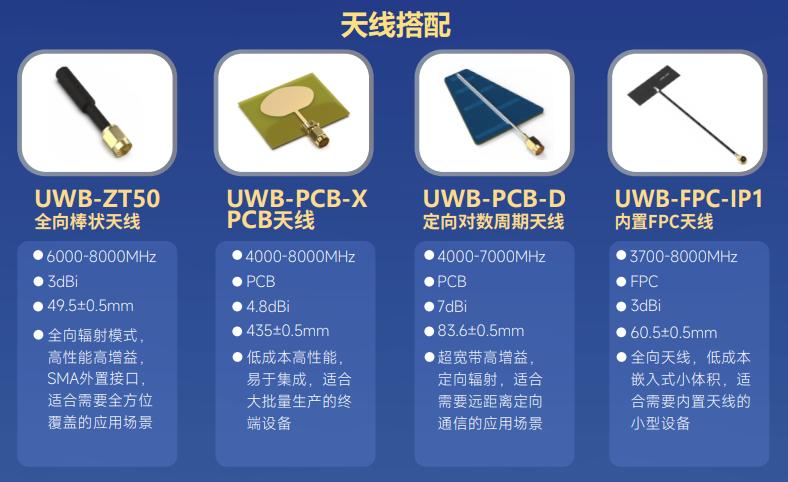

UWB模块适配天线

四、组装硬件、规划电源与选择外壳

硬件组装要点

线路和接口：保持 UWB 模块和控制器安装在刚性载体上，确保无线电部分下方接地层清洁；使用屏蔽式 USB 或 UART 跳线，并在接触运动的连接器上增加应力消除装置。避免金属靠近天线边缘，以防改变天线特性，影响信号质量和定位精度。

电源预算和电池选择：根据无线电常用状态规划功率。标签在塔台模式下收发消耗更多空中时间，到达时间模式下仅发送短暂闪烁信号，能耗较低。接收比发送消耗更多功率，要缩短接收窗口和空中时间，使用满足通信距离要求的高数据速率，缩短前导码和有效载荷长度。通过缩短消息传输时间、合理设置更新频率、缩短接收窗口和预留瞬态干扰余量等方式降低能耗。同时，记录固件中的模式转换，根据不同模式下的平均电流和占空比计算预期电池寿命，更改相关参数后重新运行测量表格。

外壳选择与安装

外壳要求：外壳不应成为射频滤波器，保持天线畅通无阻，确保外壳在关键方向上保持一致。最好使用非导电、对射频友好的外壳直接安装在天线表面，尽量保持视线畅通，锚点通常安装在房间较高处靠近天花板，根据频道情况使用独立的天线并保持馈电匹配。

锚固安装：将锚固件牢固固定在刚性结构上，避免振动，保持对覆盖区域的清晰视线，避免将天线放置在靠近大型金属表面的地方，除非已测量并补偿其影响。给每个已安装的节点贴上标签，便于校准时追踪电源和配置情况。部署前查阅当地 UWB 法规限制，确保射频设置和外壳符合规则。在电源稳定、线路无应力和安装到位后，进行锚固和标签的刷写固件及配置标准化工作。

五、规划锚点放置与校准调试网络

锚点放置规划

几何规则：在覆盖区域内分散放置锚点，使标签能接收到不同方位角，避免锚点共线或紧密排列，以防测距数据来自相似方向时几何精度衰减加剧，将较小测距误差放大为较大位置误差。对于三维定位，保持锚点不共面，利用周界采用广角布局，将至少一个锚点抬离公共平面。

高度、位置和视线：将锚点安装在墙壁或天花板高处，减少遮挡，提高视距传输概率，远离金属，确保天线附近有足够空间，若要获得稳定 3D 性能，可使用不同高度。遵循供应商提供的天线方向指南，确保附近物体朝向可预测。

小型和复杂房间布局：小房间使用四个非共面锚点进行周长或拐角处布局，避免直线；中等空间先设置周边锚点，再增加盲区锚点；复杂几何空间在遮挡区域使用基线加额外参数，放置锚点开辟新通道。

现场勘测：走遍现场画出覆盖区域草图，标记大型反射器和阻挡物，站在候选锚点确认通往跟踪区域的线路畅通，在候选地点和标签间进行快速测试范围或 RSSI / SNR 检查，选择牢固安装点并确认电源和回程链路接入，记录电缆走向并标记每个计划的锚固位置，选择至少一个高度不同的锚点以减少共面性，记录每个计划锚点的临时坐标。

校准和调试网络

天线延迟和硬件偏移校准：通过设置初始天线延迟，收集固定锚点下标签在不同测量距离处的真实数据对，拟合线性模型，将每个设备的发射和接收天线延迟或斜率和偏移量存储在非易失性配置中。

基准测试运行：铺设直线胶带或画小网格，将标签停在标记处记录停留时间，沿缓慢动态路径行走验证连续性和漂移行为，保存原始到达高度、计算出的距离和位置以及精确的配置文件。

检查清单：验证固件版本和提交哈希值，确认锚固点坐标和高度，确保无线电配置匹配，已应用校准，观察TWR模式运行状态，确保日志记录就绪。

FAQ：DW3000 UWB 室内定位常见问题

Q1：DW3000 能否真正实现厘米级室内定位？
A：可以。在视距条件良好、锚点布局合理并完成天线延迟校准的情况下，基于 DW3000 的 TWR 测距方案可稳定达到厘米级精度。实际精度主要受锚点几何分布和环境反射影响。

Q2：锚点数量和摆放对精度影响大吗？
A：影响非常大。锚点应尽量分散、避免共线或共面，优先安装在高处并保持良好视距。合理的几何布局往往比单纯增加锚点数量更重要。

Q3：天线延迟一定要校准吗？
A：必须。未校准的天线延迟会直接引入系统性测距误差，是影响定位精度的关键因素。使用已预置天线参数的模块方案可显著降低调试门槛。

Q4：开发板方案和 UWB650Pro 模块该怎么选？
A：需要底层算法开发或协议定制，建议使用 DW3000 开发板；注重快速部署和工程落地，UWB650Pro 模块更合适，可通过 UART 快速完成系统搭建。

Q5：复杂室内环境下定位不稳定怎么办？
A：可通过增加锚点高度差、优化锚点几何结构、结合 RSSI 辅助判断非视距（NLOS）情况，并重新进行现场校准来提升整体稳定性。
