SA326:数字无线音频收发模块应用板 高采样率 低延迟

SA326系列产品分为发射端模块SA326-TX和接收端模块SA326-RX,该产品是SA316-TX, SA316-RX模块的应用板,上电就能工作,还可以用PC软件直接设置模块的频率,声音大小等参数,极大的简化了用户的开发难度,本产品对音质要求比较高的场合广泛应用。

联系我们

分享产品:

规格书&附件下载

产品规格书:SA326高保真无线音频模块 V1.3.pdf

封装尺寸:SA316-TX SA316-RX package.rar

PC软件:SA316、SA326、SA356 PC software V3.1-32bit.rar

PC软件:PC软件:SA316、SA326、SA356 PC software V3.4-64bit.rar

产品简介
性能参数
特点&应用
模块接口说明
引脚定义
机械尺寸(单位:mm)

无线音频模块SA326的产品简介

参数

测试条件

最小

典型

最大

单位

工作电压范围



3.3

4.2

5

V

工作温度范围



-20

25

60

工作频率范围

@UHF

500



980

MHz

@VHF

160



270

MHz

音频发射接收延时





4



ms

串口波特率





9600



bps

电 流 消 耗

休眠电流(SA326-RX)





<45



uA

休眠电流(SA326F30-TX)





<20



uA

接收电流(SA326-RX)

@VCC=4.2V



< 140



mA

发射电流(SA326-TX)

不发射时



< 75



mA

发射时



<120



mA

发射电流(SA326F30-TX)

不发射时@5v



< 75



mA

发射时@5v,30dBm



< 600



mA

发 射 参 数

发射功率

@VCC=4.2V

9

10

11

dBm

@VCC=5.0V

29

30

31

dBm

发射功率范围

@VCC=4.2V

0



10

dBm

@VCC=5.0V

20



30

dBm

发射带宽(BW)





300



KHz

邻道功率比(ACPR)

@600KHZ



-60



dBc

麦克最大输入电压





0.3

1.5

Vrms

音频频率响应范围



30



20k

Hz

接 收 参 数

接收灵敏度





-96



dBm

音频输出幅度(差分)





1000



mVrms

LOUT+,ROUT+驱动电阻





16-32



Ohm

SPKP,SPKN驱动电阻





4-8



Ohm

信噪比(SNR)

@1KHz



86



dB

总谐波失真(THD)

@48K采样率



0.07



%

产品特点

  • UHF频段:500/868/915 MHz
  • 可定制:500~980 MHz
  • VHF频段:160~270 MHz
  • SA326F30-TX开阔地传输距离为1500米
  • SA326-TX开阔地传输距离为200米
  • 接收灵敏度:-96 dBm
  • 音频信躁比:86 dB
  • 频率响应:30 Hz-20 KHz
  • 从麦克风输入到音频输出延迟小于 3ms
  • 数字调制方式:pi/4 DQPSK
  • 占用带宽:<300 KHz
  • 传输速率 204.8 Ksps
  • 采样率:48 KHz



应用领域

  • 有线音箱变无线音箱
  • 无线话筒
  • 无线耳机
  • 高品质无线音频传输

SA326-TX

无线音频模块SA326-TX的接口说明



SA326-RX

无线音频模块SA326-RX的接口说明

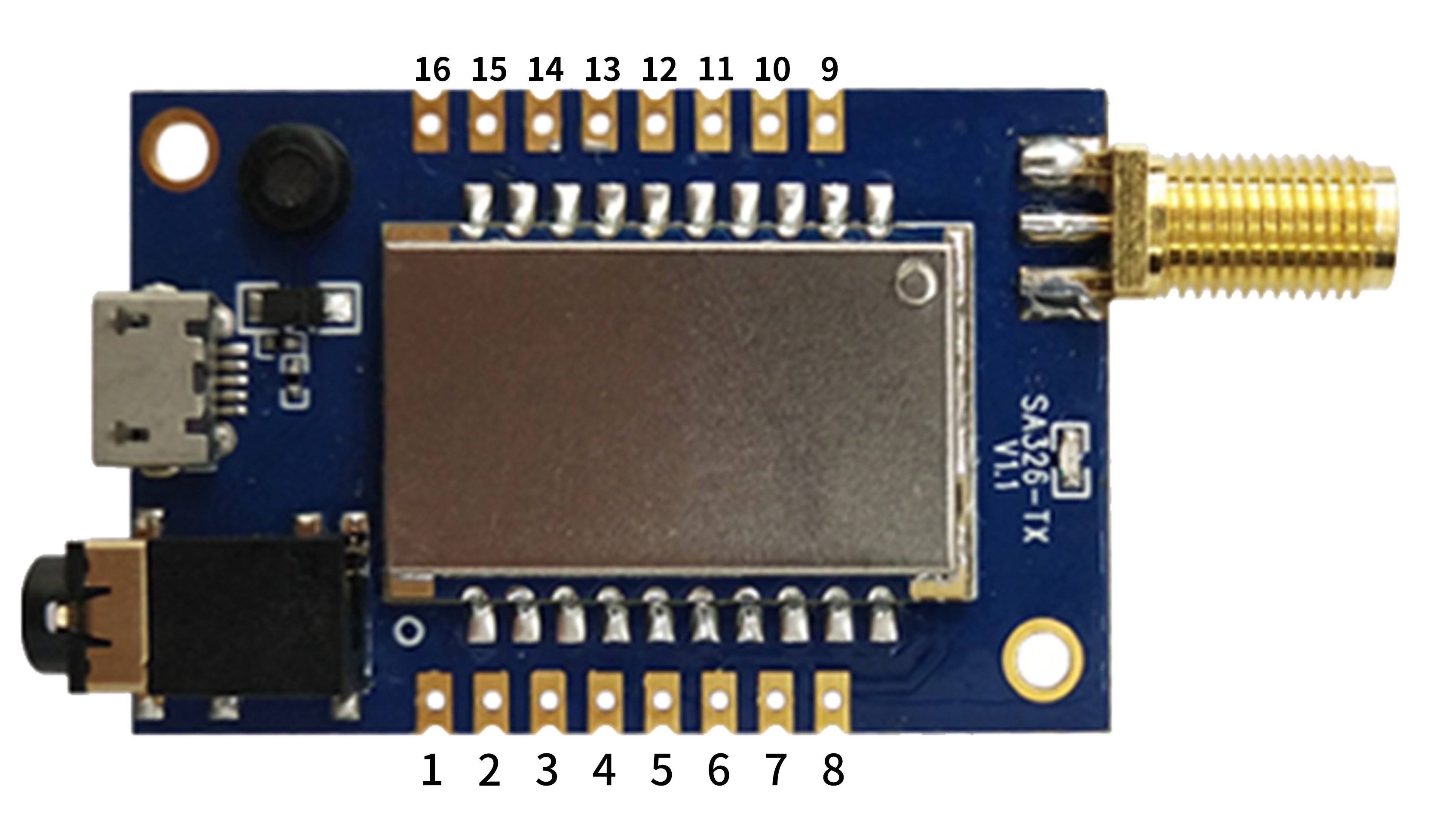

SA326-TX

无线音频模块SA326-TX的引脚

脚位编号 引脚定义 I/O 电平标准 描述
1 GND   0 接电源负极
2 1 I 0-3.3V 频率16通道8421编码,第1位,默认“1”输出
3 2 I 0-3.3V 频率16通道8421编码,第2位,默认“1”输出
4 4 I 0-3.3V 频率16通道8421编码,第4位,默认“1”输出
5 8 I 0-3.3V 频率16通道8421编码,第8位,默认“1”输出
6 CS I/O 0-3.3V 内接LDO的EN,拉低休眠,内部有上拉,默认“1”输出
7 GND   0 接电源负极
8 VCC   3.3-6V 外接电源正极.(典型值4V)
9 GPIO0 I/O 0-3.3V 内接SA316-TX的GPIO0,用I2S模式时,可配置成LRCK
10 GPIO1 I/O 0-3.3V 内接SA316-TX的GPIO1,用I2S模式时,可配置成SCK
11 GPIO2 I/O 0-3.3V 内接SA316-TX的GPIO2,用I2S模式时,可配置成MCLK
12 GPIO3 I/O 0-3.3V 连接SA316-TX的GPIO3,用I2S模式时可配置成SDIN
13 GPIO4 I/0 0-3.3V 内接音频芯片的GPIO4
14,15 GND   0 接电源负极
16 MIC_P I   麦克风输入正端,(信号小于300mVrms内最佳)

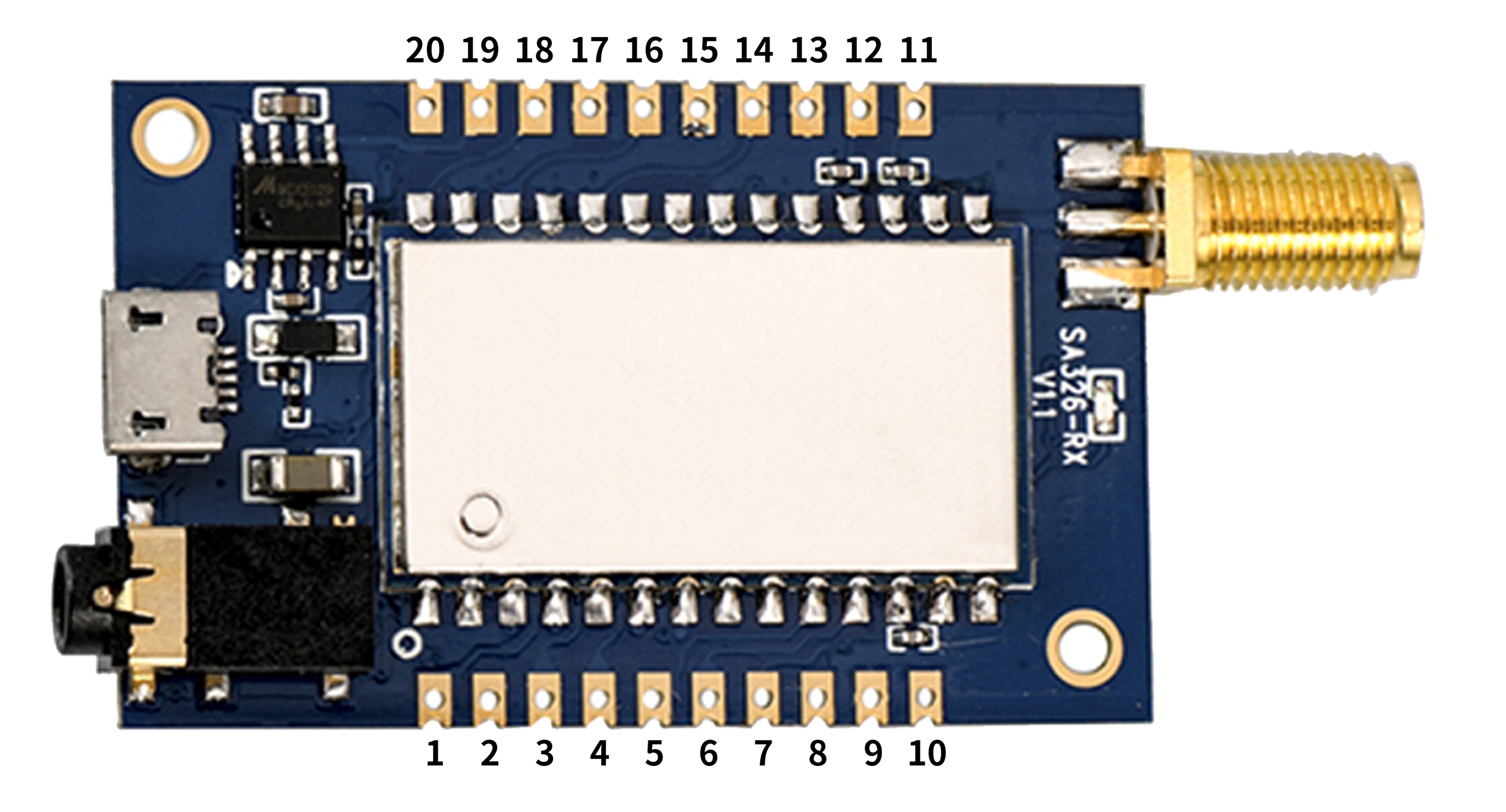

SA326-RX

无线音频模块SA326-RX的引脚

脚位编号 引脚定义 I/O 电平标准 描述
1 1 I 0-3.3V 频率16通道8421编码,第1位,默认“1”输出
2 2 I 0-3.3V 频率16通道8421编码,第2位,默认“1”输出
3 4 I 0-3.3V 频率16通道8421编码,第4位,默认“1”输出
4 8 I 0-3.3V 频率16通道8421编码,第8位,默认“1”输出
5 GPIO4 I/O 0-3.3V 连接SA316-RX的GPIO4
6 GPIO3 I/O 0-3.3V 内接SA316-RX的GPIO3,用I2S模式时可配置成MCLK
7 GPIO2 I/O 0-3.3V 内接SA316-RX的GPIO2,用I2S模式时,可配置成SDIO
8 CS I/O 0-3.3V 内接LDO的EN,拉低休眠,内部有上拉,默认“1”输出
9 GND I 0 接电源负极
10 VCC I 3.3-6V 外接电源正极.(典型值4V)
11 GPIO1 I/O 0-3.3V 内接SA316-RX的GPIO1,用I2S模式时,可配置成SCK
12 GPIO0 I/O 0-3.3V 内接SA316-RX的GPIO0,用I2S模式时,可配置成LRCK
13 GND I 0 接电源负极
14 LOUL  LOUT+ O   接SA316-RX的LOUT+,可直接驱动耳机
15 GND I 0 接电源负极
16 ROUT+ O   接SA316-RX的ROUT+,可直接驱动耳机
17 GND I 0 接电源负极
18 VOL-ADJ I 3.3V 音量调节脚位,模块已接50K欧可调电位器,已可以外接电位器
19 SPKN O   功放输出脚,外接4欧或8欧2W的喇叭
20 SPKP O   功放输出脚,外接4欧或8欧2W的喇叭

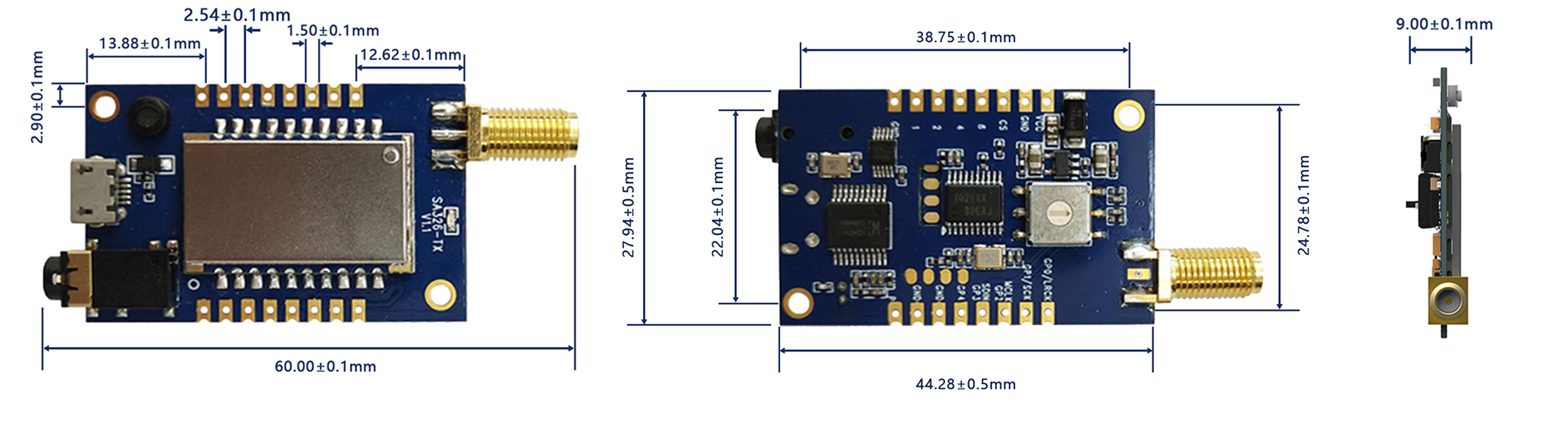

SA326-TX

无线音频模块SA326-TX的机械尺寸

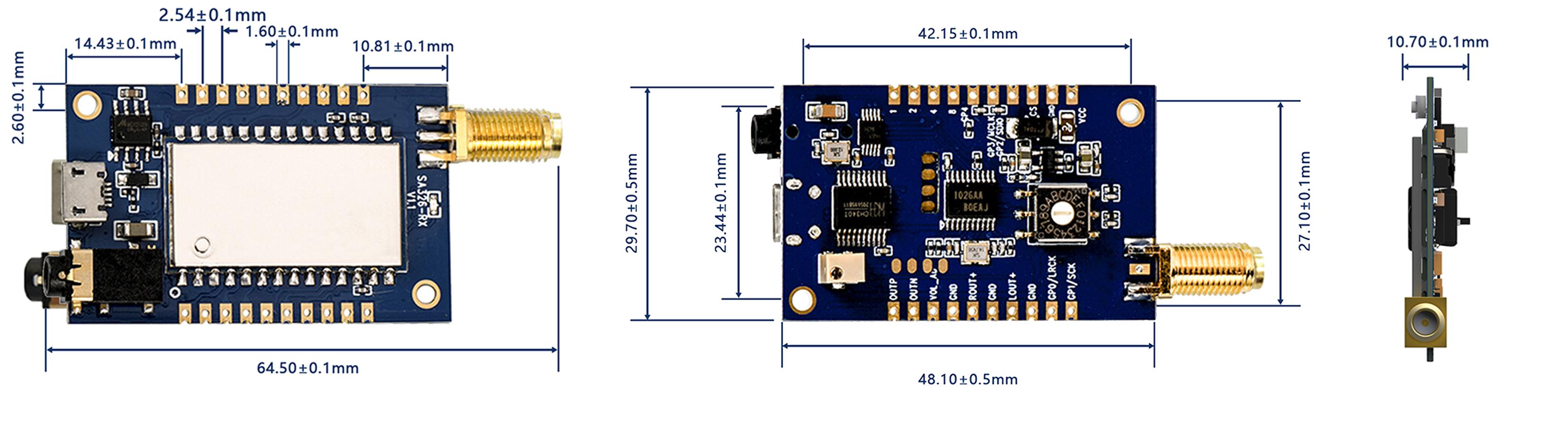

SA326-RX

无线音频模块SA326-RX的机械尺寸
