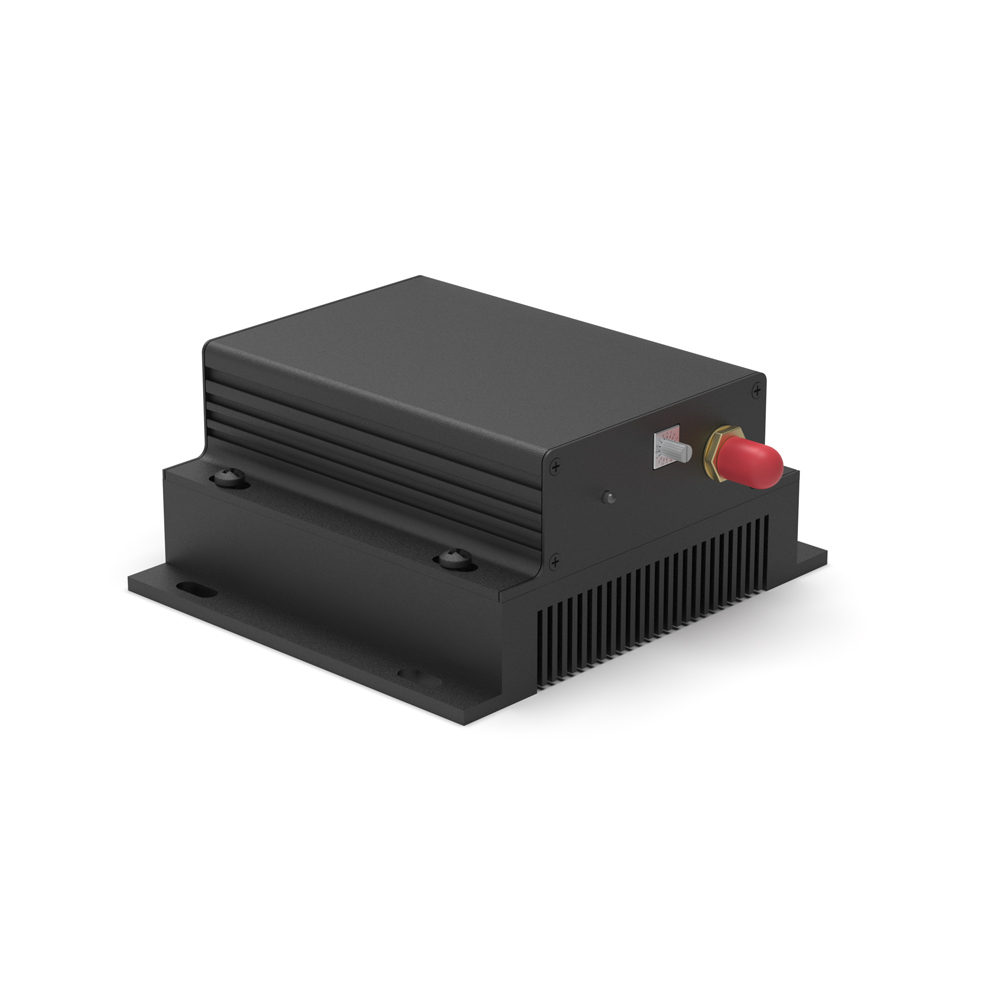

SA356-TX:5W 高保真 远距离 无线音频模块

无线音频模块SA356-TX分为5w发射端模块,可以配套接收端模块SA326-RX,该产品是SA316-TX放大到5W 的应用板,上电就能工作,还可以用PC软件直接设置模块的频率,声音大小等参数,极大的简化了用户的开发难度,本产品对音质要求比较高的场合广泛应用。

联系我们

分享产品:

规格书&附件下载

产品规格书:SA356-TX 5W高保真无线音频模块 V1.0.pdf

PC软件:SA316、SA326、SA356 PC software V3.1-32bit.rar

PC软件:PC软件:SA316、SA326、SA356 PC software V3.4-64bit.rar

产品简介
性能参数
特点&应用
内部框图
模块接口说明
机械尺寸(单位:mm)

无线音频模块SA356-TX的产品简介

参数 测试条件 最小 典型 最大 单位
工作电压范围   9.0 12 30 V
工作温度范围   -20 25 60
工作频率范围   500.02   516.02 MHz
音频发射接收延时     3   ms
串口波特率     9600   bps
电 流 消 耗
待机电流     <100   mA
发射电流     < 1.5   A
发 射 参 数
发射功率 @VCC=12V 36 37   dBm
发射带宽(BW)     300   KHz
邻道功率比(ACPR) @600KHZ   -60   dBc
麦克最大输入电压     0.3 1.5 Vrms
音频频率响应范围   20   20k Hz

产品特点

  • UHF频段:500MHz
  • 开阔地传输距离为3000米
  • 音频信躁比:96 dB
  • 频率响应:20 Hz-20 KHz
  • 从麦克风输入到音频输出延迟小于 3ms
  • 数字调制方式:pi/4 DQPSK;
  • 占用带宽:<300 KHz;
  • 传输速率:204.8Ksps
  • 采样率:48 KHz



应用领域

  • 有线音箱变无线音箱
  • 无线话筒
  • 无线耳机
  • 高品质无线音频传输

无线音频模块SA356-TX的内部框图

无线音频模块SA356-TX的模块接口说明

无线音频发射模块SA356-TX的模块接口说明2

无线音频模块SA356-TX的机械尺寸
