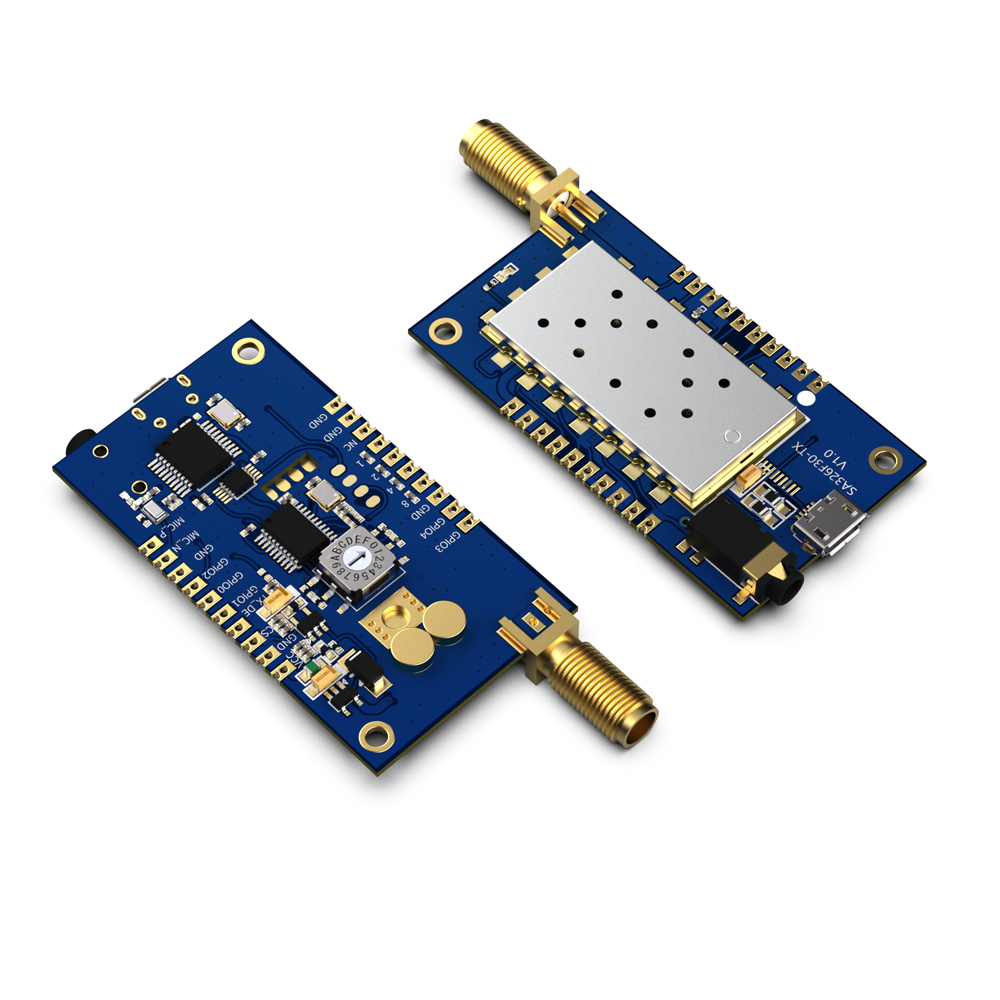

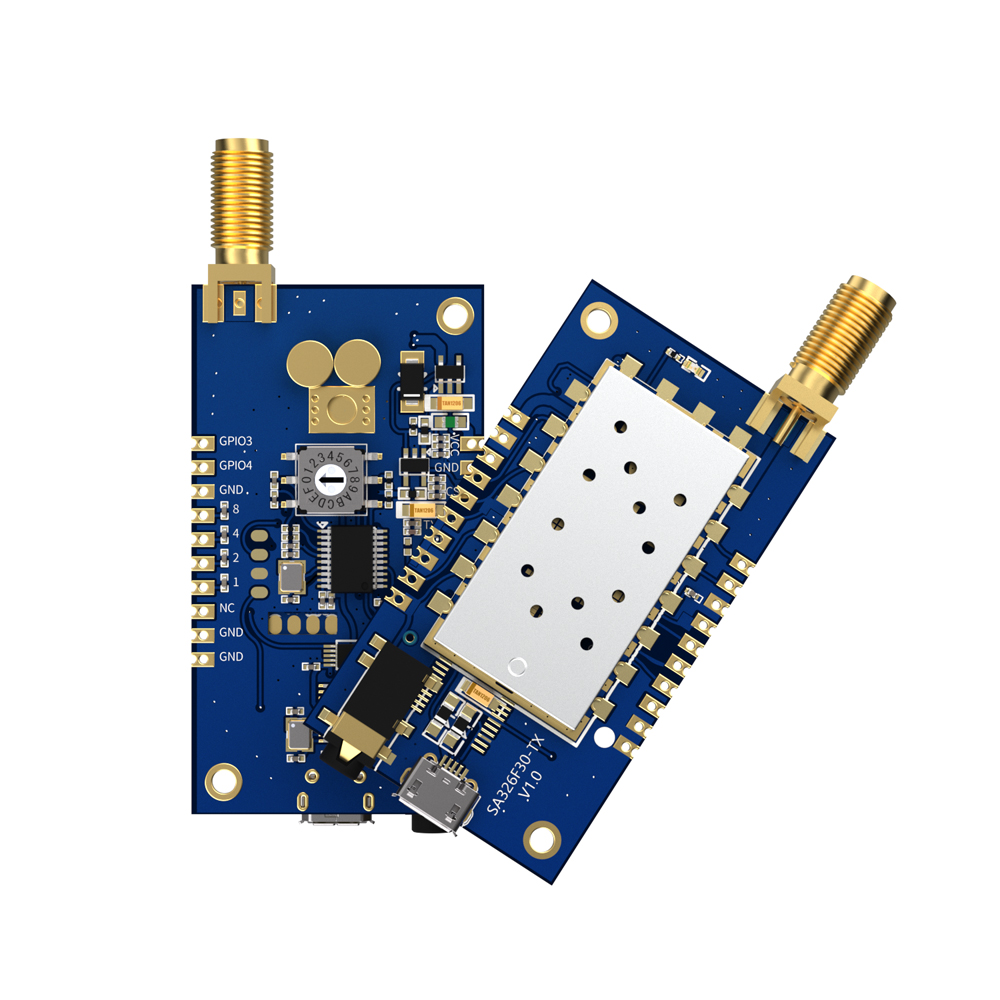

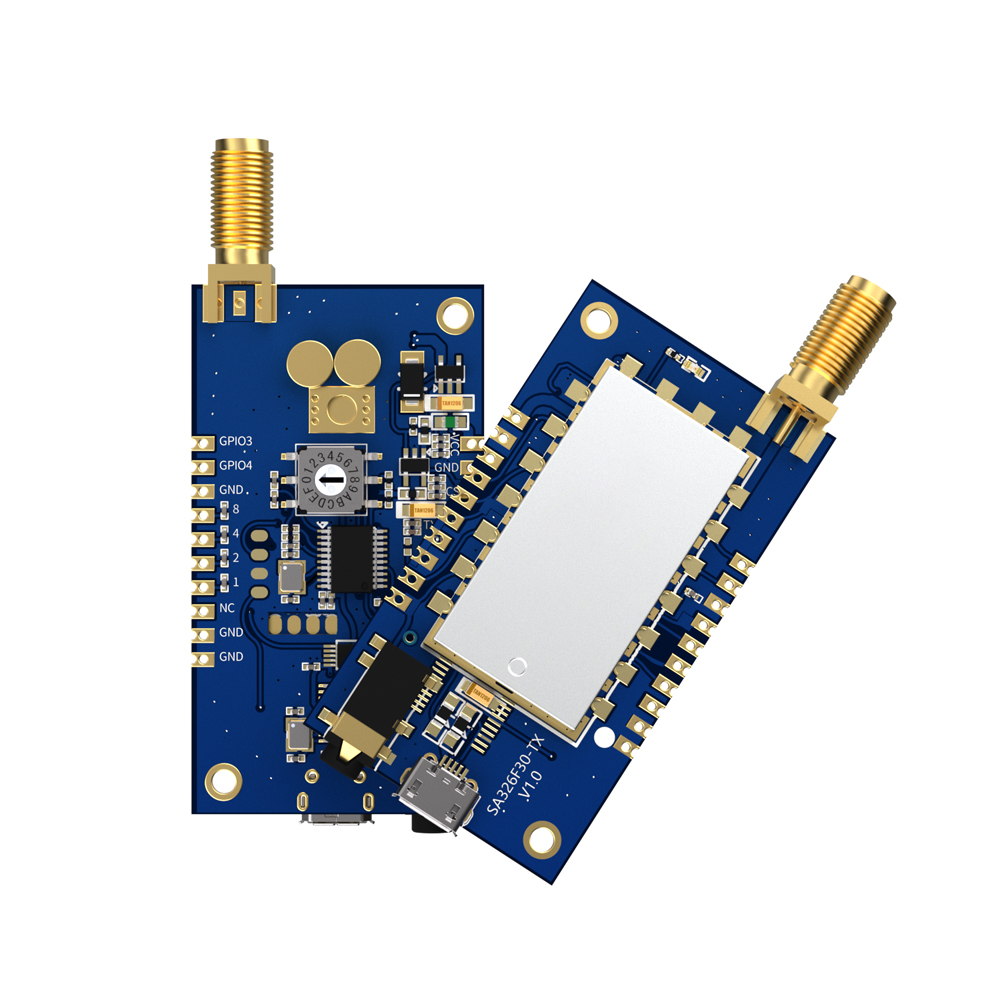

SA326F30：数字无线音频收发模块应用板 高采样率 低延迟

参数

测试条件

最小

典型

最大

单位

工作电压范围

3.3

4.2

5

V

工作温度范围

-20

25

60

℃

工作频率范围

@UHF

500

980

MHz

@VHF

160

270

MHz

音频发射接收延时

4

ms

串口波特率

9600

bps

电 流 消 耗

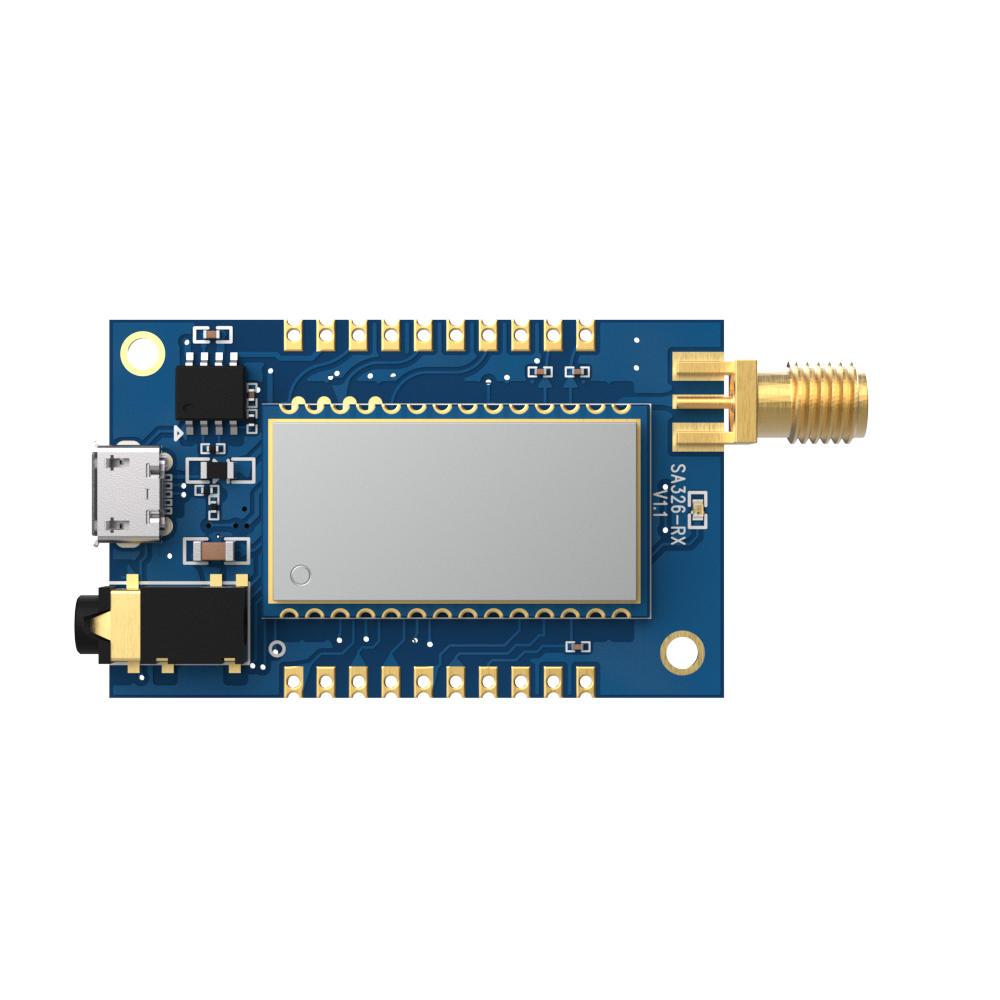

休眠电流（SA326-RX)

<45

uA

休眠电流（SA326F30-TX)

<20

uA

接收电流（SA326-RX)

@VCC=4.2V　

< 140

mA

发射电流（SA326-TX）

不发射时　

< 75

mA

发射时

<120

mA

发射电流（SA326F30-TX）

不发射时@5v　

< 75

mA

发射时@5v,30dBm　

< 600

mA

发 射 参 数

SA326F30-TX 发射功率

@VCC=4.2V

9

10

11

dBm

@VCC=5.0V

29

30

31

dBm

SA326-TX 发射功率

@VCC=4.2V

0

10

dBm

@VCC=5.0V

20

30

dBm

发射带宽（BW)

300

KHz

邻道功率比（ACPR）

@600KHZ

-60

dBc

麦克最大输入电压

0.3

1.5

Vrms

音频频率响应范围

30

20k

Hz

接 收 参 数

接收灵敏度

-96

dBm

音频输出幅度(差分）

1000

mVrms

LOUT+,ROUT+驱动电阻

16-32

Ohm

SPKP,SPKN驱动电阻

4-8

Ohm

信噪比（SNR)

@1KHz

86

dB

总谐波失真(THD)

@48K采样率

0.07

%

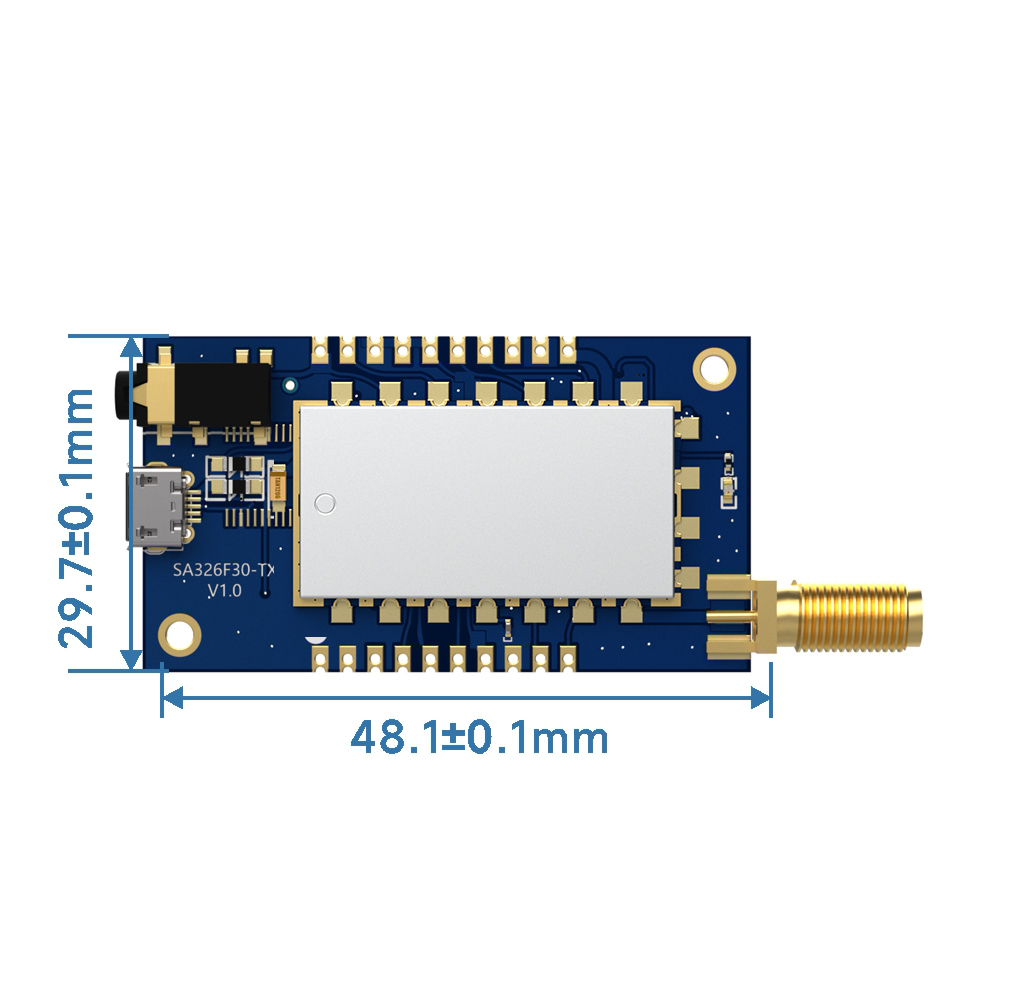

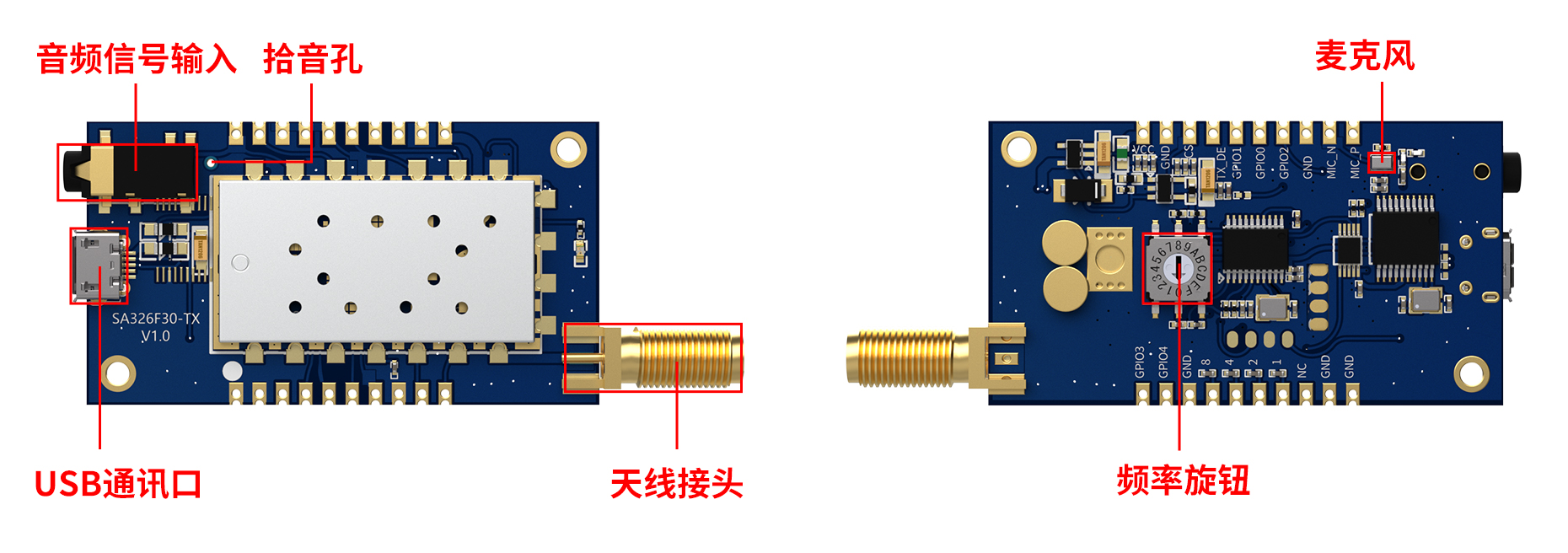

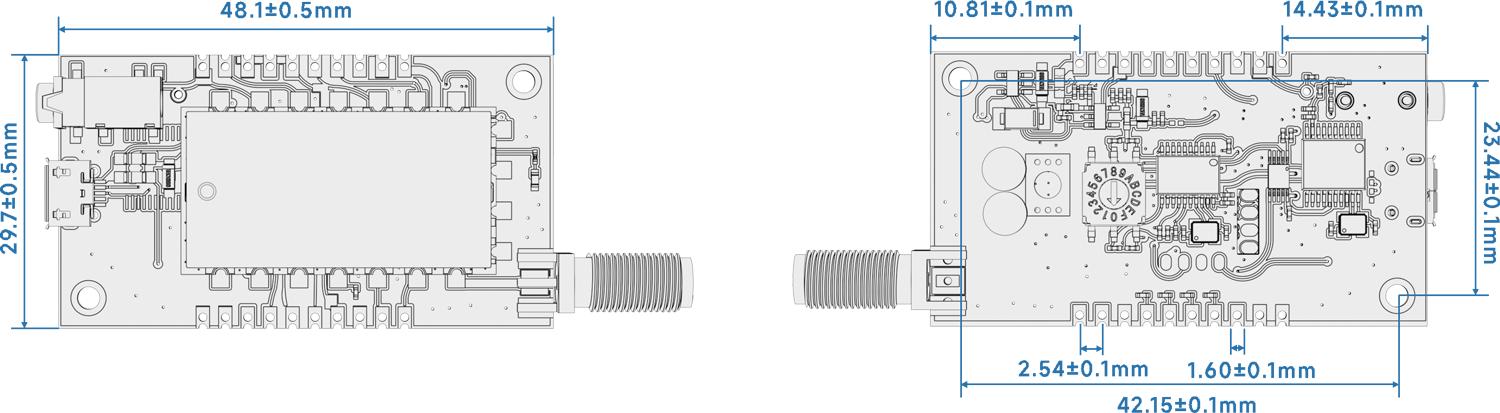

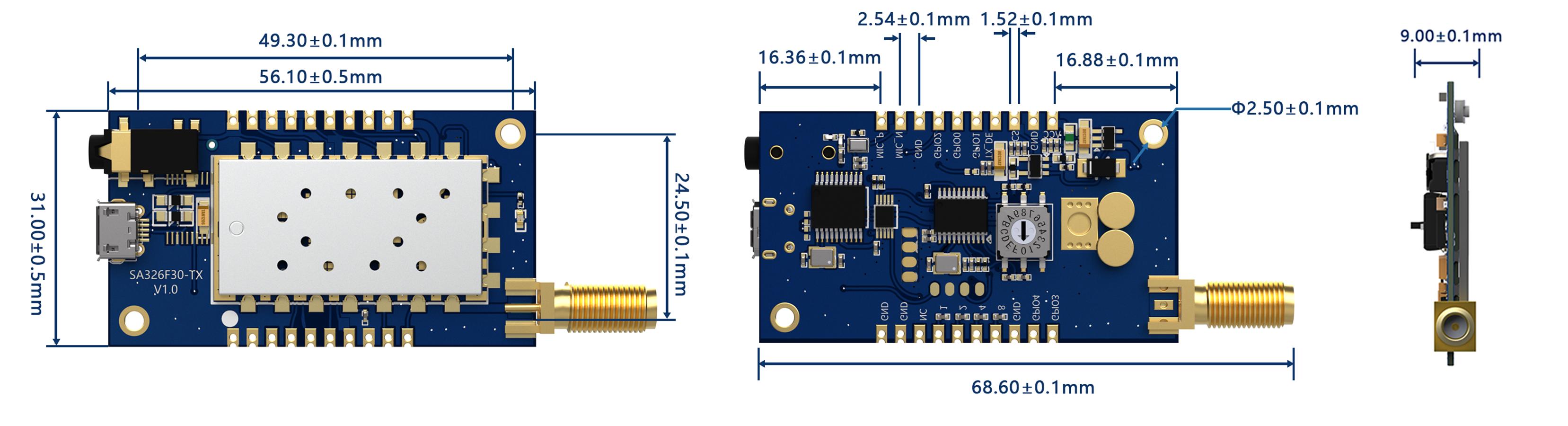

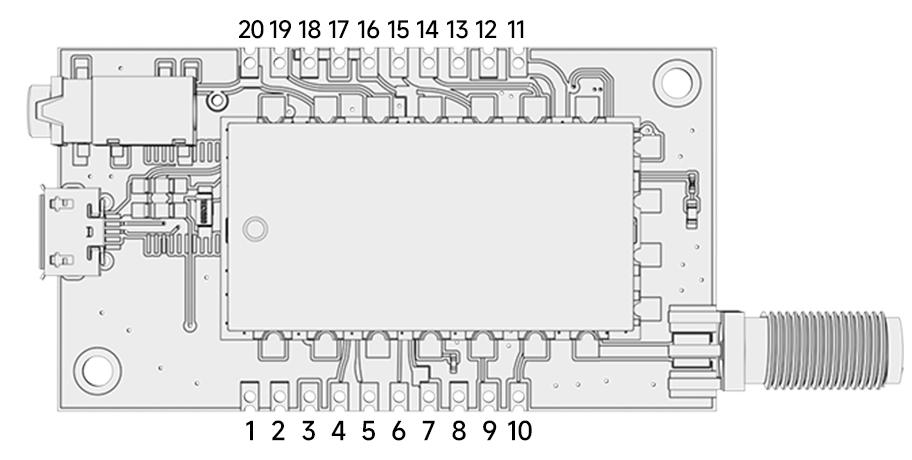

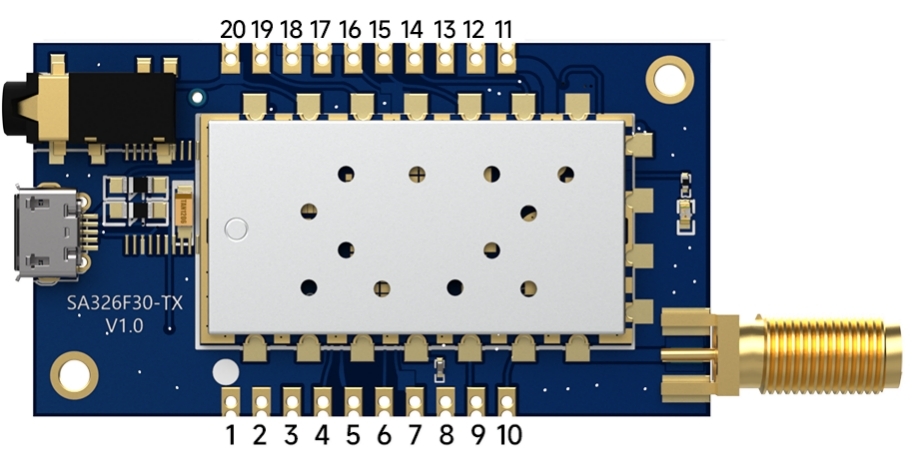

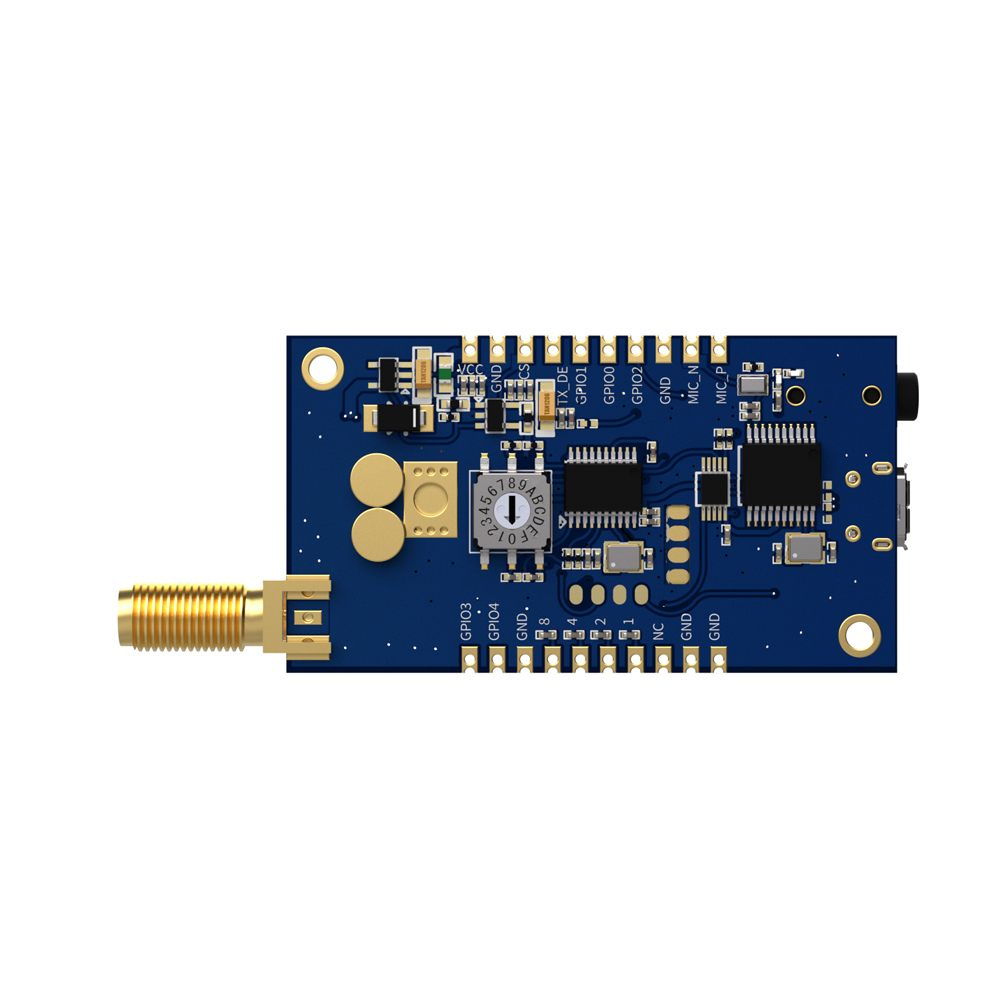

脚位编号

引脚定义

I/O

电平标准

描  述

1,2,8,12，18

GND

0

接电源负极

3

NC

4

1

I

0-3.3V

频率16通道8421编码，第1位，默认“1”输出

5

2

I

0-3.3V

频率16通道8421编码，第2位，默认“1”输出

6

4

I

0-3.3V

频率16通道8421编码，第4位，默认“1”输出

7

8

I

0-3.3V

频率16通道8421编码，第8位，默认“1”输出

9

GPIO4

I/0

0-3.3V

内接音频芯片的GPIO4

10

GPIO3

I/O

0-3.3V

连接SA316F30-TX的GPIO3，用I2S模式时可配置成SDIN

11

VCC

3.3-5V

外接电源正极.(典型值4V)

13

CS

I

0-5V

内接LDO的EN，拉低休眠，内部有上拉，默认“1”输出

14

TX_DE

O

0-3.3V

发射指示脚，发射时为高电平，不发射时为低电平

15

GPIO1

I/O

0-3.3V

内接SA316-TX的GPIO1，用I2S模式时，可配置成SCK

16

GPIO0

I/O

0-3.3V

内接SA316-TX的GPIO0，用I2S模式时，可配置成LRCK

17

GPIO2

I/O

0-3.3V

内接SA316-TX的GPIO2，用I2S模式时，可配置成MCLK

19

MIC_N

I

麦克风输入负端，可以接咪头负极或者接地

20

MIC_P

I

麦克风输入正端，（信号小于200mVrms内最佳）
