开关量模块SK200PRO-TX-5W
开关量模块SK200PRO-RX
开关量模块SK200PRO-RX
开关量模块SK200PRO-RX

SK200PRO:5W 一对多MESH自组网 多对通讯不干扰 单路开关量模块

SK200PRO是我司一款工业级远程无线单路开关控制模块,它由发射端模块SK200PRO-TX和接收端SK200PRO-RX组成, 发射端可按需要选择功率为100mW、1W或5W的模块。无线设计采用了LoRa扩频调制跳频技术,具有高效的接收灵敏度和超强的抗干扰性能,其通信距离、接收灵敏度都远超FSK和GFSK 调制。一对多工作方式下,配合接收端自带的MESH自组网,可形成无盲区无距离限制的组网传输。
模块提供了单路信号輸入及单路控制输出接口。具有接口简单、工作可靠等特点。用户可结合我司的PC界面来配置修改模块的内部参数。接收机同时还支持用发射机进行无线配置,更方便在线更改。多对同时通讯不会相互干扰,使用灵活方便。改系统可便捷地将原来有线的环境替换成无线的控制,从而大大降低了人工布线的成本,在工业上得以广泛应用。
SK200PRO严格使用无铅工艺生产和测试,符合RoHS、Reach的标准。

联系我们

分享产品:

规格书&附件下载

产品规格书:SK200PRO系列LoRa无线单路开关量MESH模块 V2.2.pdf

PC软件:SK200PRO_IO软件.zip

PC软件:SK200PRO_UART软件.rar

性能参数
特点&应用
典型应用电路
引脚定义
机械尺寸(单位:mm)

SK200PRO-TX模块的电气参数如下所示:

型号 SK200PRO-TX-5W
发射功率 37dBm
工作电压(范围) 12V(9V~30V)
休眠电流 7mA
静态电流 18mA
发射电流 1.8A
尺寸(mm) 90*104*46.2
工作温度范围 -40℃~85℃

SK200PRO-RX模块的电气参数如下所示:

参  数 最 小 典 型  最 大 单 位 条   件
运 行 条 件
工作电压范围 5 12 30 V
继电器负载   < 10   A @220V
射 频 参 数
接收电流   < 10   mA @12V
接收灵敏度   -132   dBm

产品特点

  • MESH自组网功能
  • 工作频段:433/470/868/915 MHz可选
  • 内置软件看门狗算法
  • 内置硬件防死机保护电路
  • 收发频率可任意配置
  • 多种工作模式可选
  • 内置硬件复位保护电路
  • 防过流、过压、反接保护电路
  • 内置防静电保护电路
  • LoRa调制模式
  • 发射端功率大小可选(100mW~5W)
  • 支持无线修改参数
  • 灵敏度:-132 dBm
  • 工作温度范围:-40~ +85 °C

应用领域

  • 开关量远程控制
  • 安防系统
  • 无线遥控门禁
  • 水泵无线控制

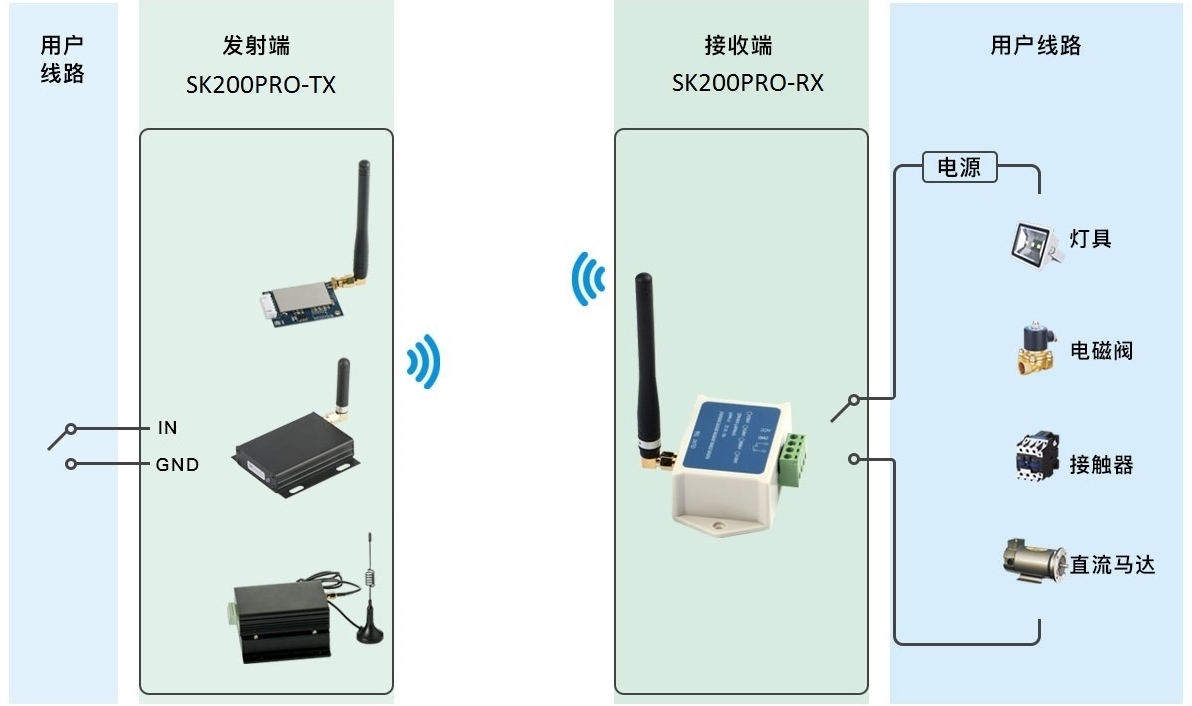

开关量模块SK200PRO-5W的典型应用电路

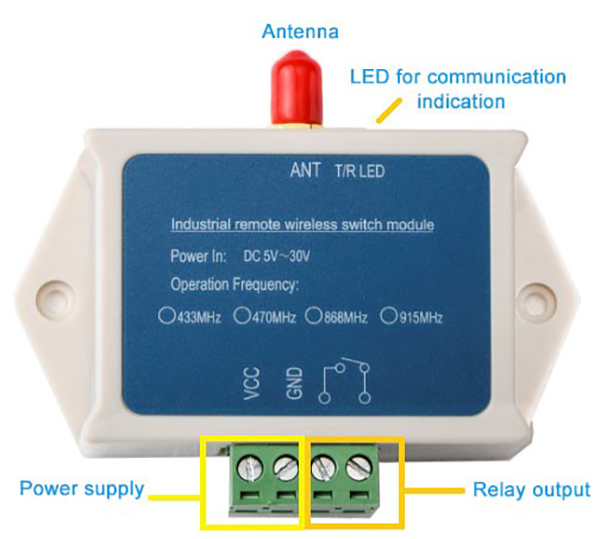

接收端模块SK200PRO-RX的接口描述如下图所示:

开关量模块SK200PRO-RX的接口描述

发射端模块SK200PRO-TX的接口描述如下图所示:

SK200PRO-TX-5W:

开关量模块SK200PRO-TX-5W的接口描述

引脚定义 描  述
VCC 接电源正极
GND 接电源地
TXD 串口发射 / 配置模式参数设置
RXD 串口接收 / 配置模式参数设置
SET 配置参数使能(低电平使能参数配置,默认高电平输出)
CS 开关信号输入脚(内部有上拉,悬空或接地)

接收端模块:

开关量模块SK200PRO-RX的机械尺寸

发射端模块:

SK200PRO-TX-5W:

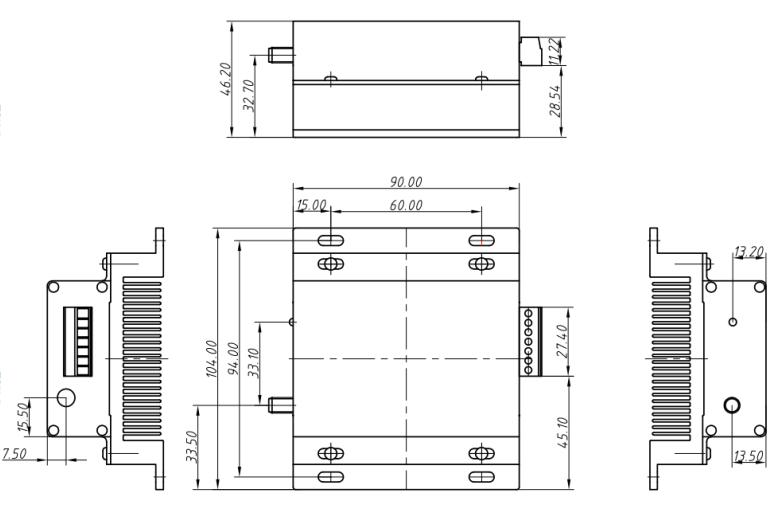

开关量模块SK200PRO-TX-5W的机械尺寸
