SK200PRO-U：1W LoRa跳频超强抗干扰单路无线开关量模块

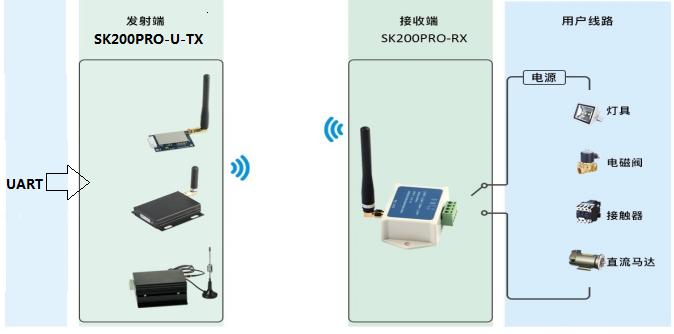

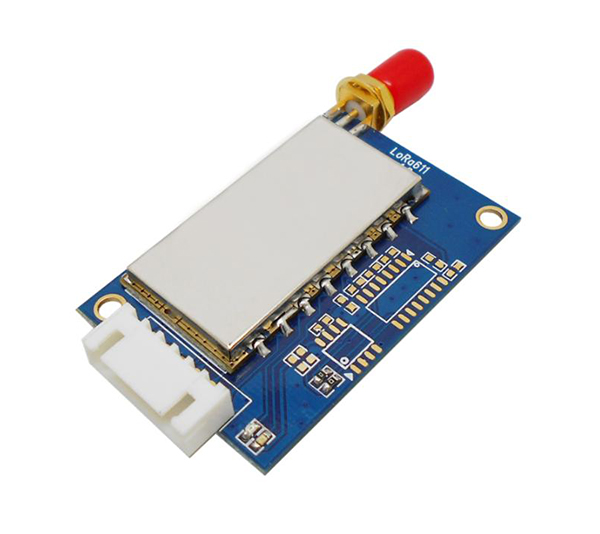

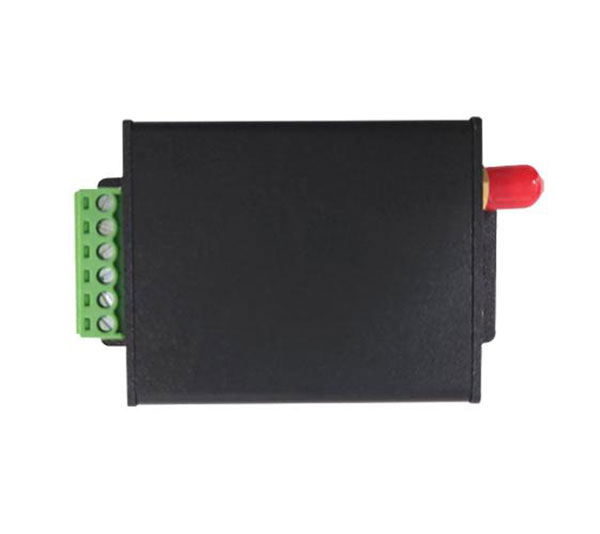

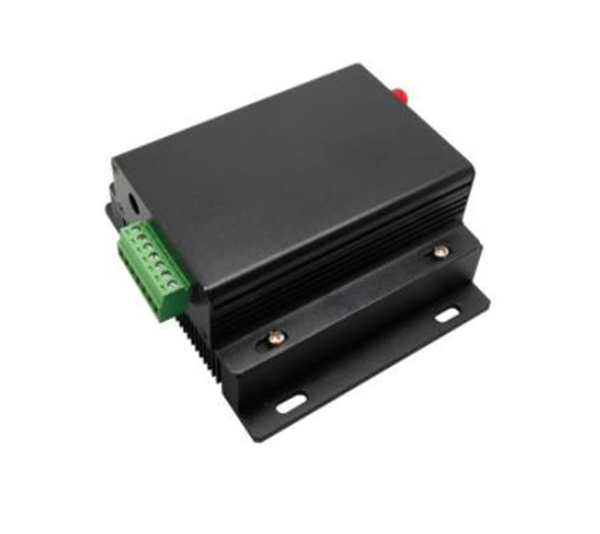

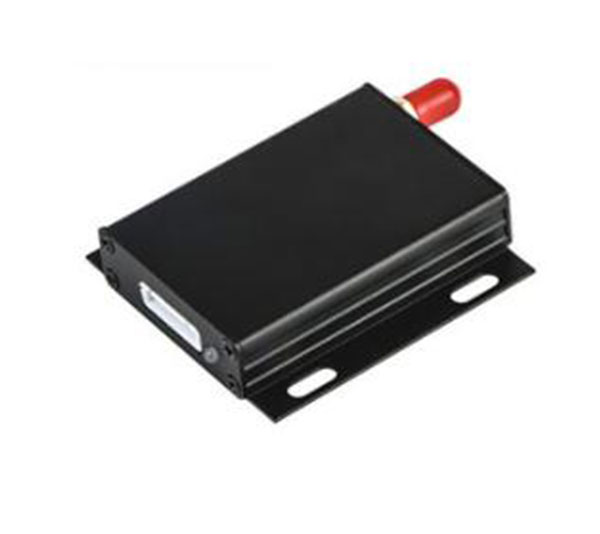

SK200PRO-U是我司一款工业级远程无线单路开关控制模块，它由发射端模块SK200PRO-U-TX和接收端SK200PRO-RX组成, 发射端可按需要选择功率为100mW、1W或5W的模块。无线设计采用了LoRa扩频调制跳频技术,具有高效的接收灵敏度和超强的抗干扰性能，其通信距离、接收灵敏度都远超FSK和GFSK 调制。一对多工作方式下，配合接收端自带的MESH自组网，可形成无盲区无距离限制的组网传输。

发射端提供了串口指令控制接口对应多个接收端模块的输出接口。具有接口简单、工作可靠等特点。用户可结合我司的PC界面来配置修改模块的内部参数。接收机同时还支持用发射机进行无线配置，更方便在线更改。多对同时通讯不会相互干扰，使用灵活方便。改系统可便捷地将原来有线的环境替换成无线的控制，从而大大降低了人工布线的成本，在工业上得以广泛应用。

SK200PRO-U严格使用无铅工艺生产和测试，符合RoHS、Reach的标准。

联系我们

规格书&附件下载

产品规格书：SK200PRO-U系列LoRa无线单路开关量MESH模块 V1.0.pdf

PC软件：SK200PRO_UART软件.rar

性能参数

特点&应用

典型应用电路

脚位定义

机械尺寸(单位：mm)

SK200PRO-RX模块的电气参数如下所示：

参数	最小	典型	最大	单位	条件
运行条件
工作电压范围	5	12	30	V
继电器负载		< 10		A	@220V
射频参数
接收电流		< 10		mA	@12V
接收灵敏度		-132		dBm

SK200PRO-U-TX模块的电气参数如下所示：

型号	SK200PRO-U-TX-100mW	SK200PRO-U-TX-1W	SK200PRO-U-TX-2W	SK200PRO-U-TX-5W
接口	TTL/RS232/RS485	TTL/RS232/RS485	TTL/RS232/RS485	TTL/RS232/RS485
发射功率	20dBm	29.5dBm	2W（+33dBm）	37dBm
工作电压范围	5V(3.3V～6.5V)	5V(3.3V～6.5V)	12V(9V～30V)	12V(9V～30V)
休眠电流	200uA	250uA	< 7mA	7mA
静态电流	15mA	16mA	< 18mA	18mA
发射电流	130mA	600mA	< 500mA	1.8A
尺寸(mm)	49.532.23.2	61.55914	654518	9010446.2
工作温度范围	-40℃～85℃

产品特点

MESH自组网功能
工作频段：433/470/868/915 MHz可选
内置软件看门狗算法
内置硬件防死机保护电路
收发频率可任意配置
多种工作模式可选
内置硬件复位保护电路
防过流、过压、反接保护电路
内置防静电保护电路
LoRa调制模式
发射端功率大小可选（100mW～5W）
支持无线修改参数
灵敏度：-132 dBm
工作温度范围：-40 ～ +85 ℃

应用领域

开关量远程控制
安防系统
无线遥控门禁
水泵无线控制

典型应用电路

接收端模块SK200PRO-RX的接口描述如下图所示：

无线开关量模块SK200PRO-RX的接口描述

发射端模块SK200PRO-TX的接口描述如下图所示：

SK200PRO-U-TX-1W:

无线开关量模块接口描述

引脚定义	描述
VCC	接电源正极
GND	接电源地
TXD	串口发射 / 配置模式参数设置
RXD	串口接收 / 配置模式参数设置
SET	配置参数使能（低电平使能参数配置，默认高电平输出）
CS	开关信号输入脚（内部有上拉，悬空或接地）

接收端模块：

无线开关量模块SK200PRO-RX的机械尺寸

发射端模块：

SK200PRO--U-TX-1W:

无线开关量模块SK200PRO机械尺寸
