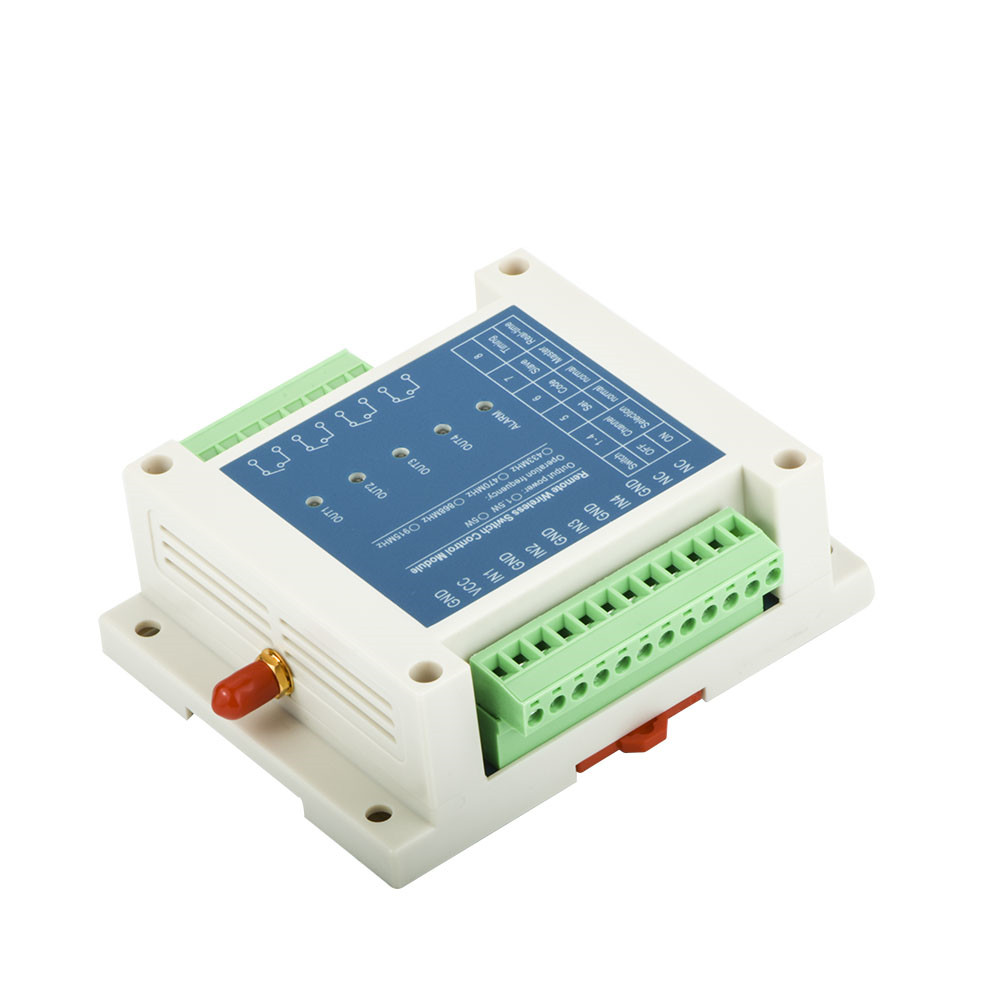

SK109：1.5W 四路输入输出开关量模块工业级可对码定时工作

SK109是我司推出的一款工业级可对码远程无线四路开关量控制模块，它提供了四路信号輸入及四路控制输出接口。具有接口简单、工作可靠等特点。用户还可以结合友好的PC界面通过无线的方式来配置修改模块内部的相关参数。模块上的拨码开关也可以更换模块的工作频率（16组可选）、工作模式等，使用灵活方便。用这款模块用户可便捷地将原来有线的环境替换成无线的控制，从而大大降低了人工布线的成本。
SK109严格使用无铅工艺生产和测试，符合RoHS、Reach的标准。

联系我们

规格书&附件下载

产品规格书：SK109-1.5W 无线远程四路开关量模块 V2.1.pdf

PC软件：NiceRF SK109_PC Software.rar

性能参数

特点&应用

典型应用电路

引脚定义

机械尺寸（单位：mm）

系列产品

注：以下参数为12V供电，室温25℃测试所得。

参数	最小	典型	最大	单位	条件
运行条件
工作电压范围	9	12	30	V
工作温度范围	-40	25	+85	℃
电流消耗
接收电流		< 20		mA
发射电流		< 300		mA
静态电流		< 5		mA	@12V 定时模式主机未发射状态
射频参数
发射功率		31.5		dBm
接收灵敏度		-121		dBm	@2400

产品特点

空旷传输距离: 4000米
16个信道可选
PC无线配置模块参数
即时/定时工作模式选择
GFSK调制模式
天线自动匹配及双向开关控制
灵敏度：-121 dBm
最大输出功率：1.5 W
工作电压：9～30 V
工作温度范围：-40～+85℃
重量：150g

应用领域

开关量远程控制
安防系统
家庭自动化遥测
无线遥控遥测
楼宇小区自动化与安防
门禁系统

四路开关量模块SK109的典型应用电路

四路开关量模块SK109的引脚定义

脚位编号	引脚定义	描述
1	GND	接电源负极
2	VCC	接电源正极
3	IN1	第一路开关量输入，短接有效
4	GND	第一路开关量输入，短接有效
5	IN2	第二路开关量输入，短接有效
6	GND	第二路开关量输入，短接有效
7	IN3	第三路开关量输入，短接有效
8	GND	第三路开关量输入，短接有效
9	IN4	第四路开关量输入，短接有效
10	GND	第四路开关量输入，短接有效
11	NC	悬空
12	NC	悬空
13	OUT1	第一路继电器控制输出
14	OUT1	第一路继电器控制输出
15	OUT2	第二路继电器控制输出
16	OUT2	第二路继电器控制输出
17	OUT3	第三路继电器控制输出
18	OUT3	第三路继电器控制输出
19	OUT4	第四路继电器控制输出
20	OUT4	第四路继电器控制输出

四路开关量模块SK109的机械尺寸

型号	接口	通道数	通讯模式	发射功率	尺寸（mm）
SK509	I/O	四路	双向	5W	90*115
SK200Pro-100mW	I/O,UART	单路	单向	100mW	49.5*32.2
SK200Pro-1W	I/O,UART	单路	单向	1W	61.5*59
SK200Pro-2W	I/O,UART	单路	单向	2W	45*55
SK200Pro-5W	I/O,UART	单路	单向	5W	90*104
SK200PRO-U-100mW	UART	单路	单向	100mW	49.5*32.2
SK200PRO-U-1W	UART	单路	单向	1W	61.5*59
SK200PRO-U-2W	UART	单路	单向	2W	55*45
SK200PRO-U-5W	UART	单路	单向	5W	90*104
SK108H	I/O	四路	双向	1W	90*115
SK108U	I/O,UART	四路	单向	100mＷ~5W	90*115
SK109	I/O	四路	双向	1.5W	90*115
SK106	4-20mA	四路	单向	1.5W	90*115
SK100	I/O,UART	单路	单向	100mＷ~5W	90*115
