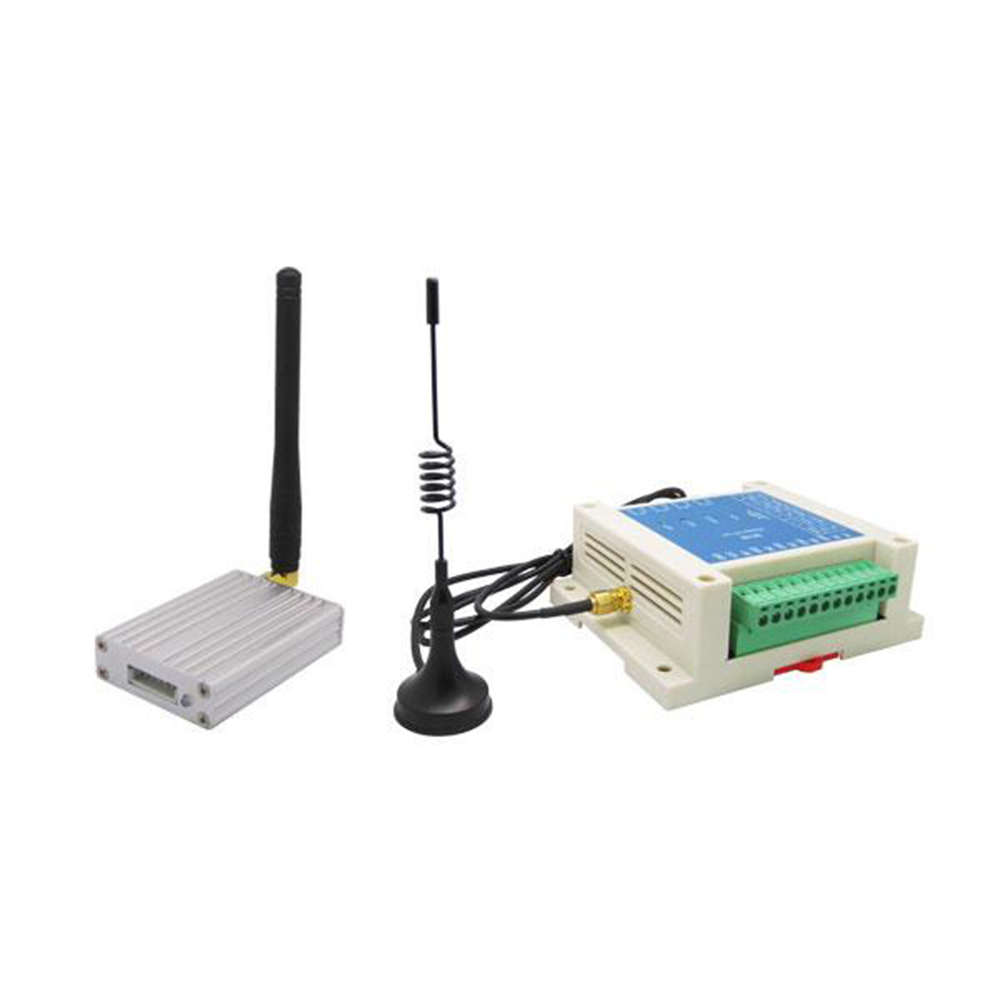

SK108U:串口控制 远程四路无线输入输出开关量模块
SK108U是我司推出的工业级串口控制的远程无线四路开关量模块系列,整个控制系统由发射端SK108U-TX和接收端SK108U-RX组成。发射端提供了串口指令控制接口对应多个接收端模块的四路控制输出接口。具有接口简单、工作可靠等特点。用户还可以结合友好的PC界面通过无线的方式来读取或修改模块内部的相关参数。模块上的拨码开关也可以更换模块的16组工作频率,使用灵活方便。用这款模块用户可便捷地将原来有线的环境替换成无线的控制,从而大大降低了人工布线的成本。
SK108U严格使用无铅工艺生产和测试,符合RoHS、Reach的标准。
联系我们
规格书&附件下载
产品规格书:SK108U系列 串口控制 远程四路无线输入输出口控制模块 V4.0.pdf
PC软件:NiceRF PC Software For SK108U Series Confirguration.rar
性能参数
特点&应用
典型应用电路
引脚定义
机械尺寸(单位:mm)
注:发射端的电气参数对应于所选的模块功率等,以下为接收端的性能参数: 以下参数为12V供电,室温25℃测试所得。
参 数 | 最 小 | 典 型 | 最 大 | 单 位 | 条 件 |
运 行 条 件 | |||||
工作电压范围 | 9 | 12 | 30 | V | |
工作温度范围 | -40 | 25 | +85 | ℃ | |
电 流 消 耗 | |||||
接收电流 | <20 | mA | |||
射 频 参 数 | |||||
接收灵敏度 | -121 | dBm | @1200 |
产品特点
- 发射模块功率可选(100mW~5W)
- 16个信道可选
- PC无线配置模块参数
- GFSK调制模式
- 天线自动匹配及双向开关控制
- 灵敏度:-121 dBm
- 工作温度范围:-40~ +85 ℃
应用领域
- 开关量远程控制
- 安防系统
- 家庭自动化遥测
- 无线遥控遥测
- 楼宇小区自动化与安防
- 门禁系统
脚位编号 | 引脚定义 | 描述 |
1 | GND | 接电源负极 |
2 | VCC | 接电源正极 |
3~12 | NC | 悬空 |
13 | OUT1 | 第一路继电器控制输出 |
14 | ||
15 | OUT2 | 第二路继电器控制输出 |
16 | ||
17 | OUT3 | 第三路继电器控制输出 |
18 | ||
19 | OUT4 | 第四路继电器控制输出 |
20 |
