SA718F33：全双工无线语音与数据通信模块 支持 Mesh 自组网 I2S / 模拟音频接口

参 数

测试条件

最 小

典 型

最 大

单 位

工作电压范围

3.3

4.2

5.5

V

工作温度范围

-40

25

85

℃

电 流 消 耗

休眠电流

1

uA

接收电流

@无音频输出

92

mA

@省电模式

64

mA

发射电流（高功率）

4v,@31dBm　

450

500

mA

射 频 参 数

工作频率范围

UHF　

400

460

MHz

可定制频率范围

150

960

MHz

默认出货频率

UHF(间隔1MHz)

440.125

455.125

MHz

最大发射功率

@4V

30

31

31.5

dBm

发射功率范围

@4V

17

31.5

dBm

发射带宽

500

KHz

接收灵敏度

-117

dBm

音 频 参 数

调制灵敏度

10

100　

mV

接收信噪比

75

dB

音频输出功率（line out)

负载16欧　

40　

mW

模块音频输出功率（SPK)

负载8欧

1200

mW

LINEIN最大输入幅度(不失真）

接收机音量设置最大时

1.2

Vrms

频响@LINEIN输入

48K采样

20

19000

HZ

16K采样

20

6300

HZ

8K采样

20

3200

HZ

频响@MICIN输入

@48k,16k,8k

200

3500

HZ

延时参数

半双工

223

ms

2通道

281

ms

4通道

365

ms

8通道

525

ms

16通道

992

ms

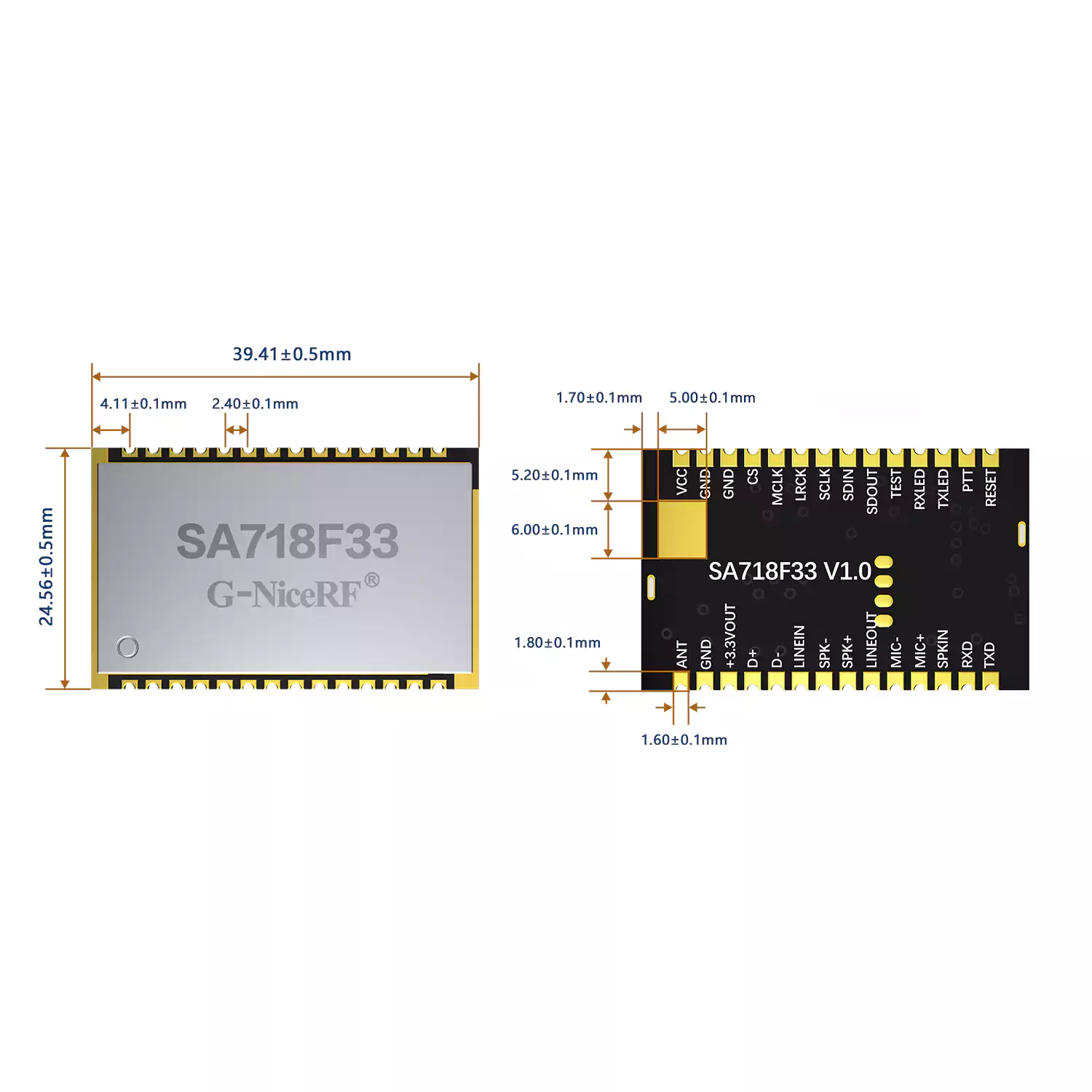

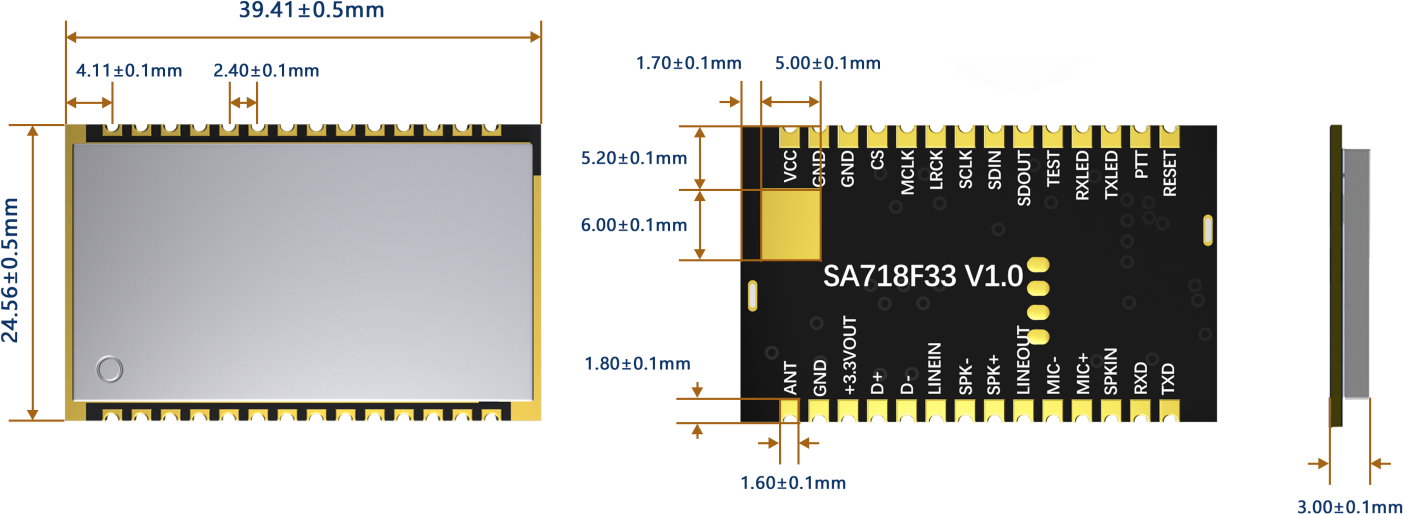

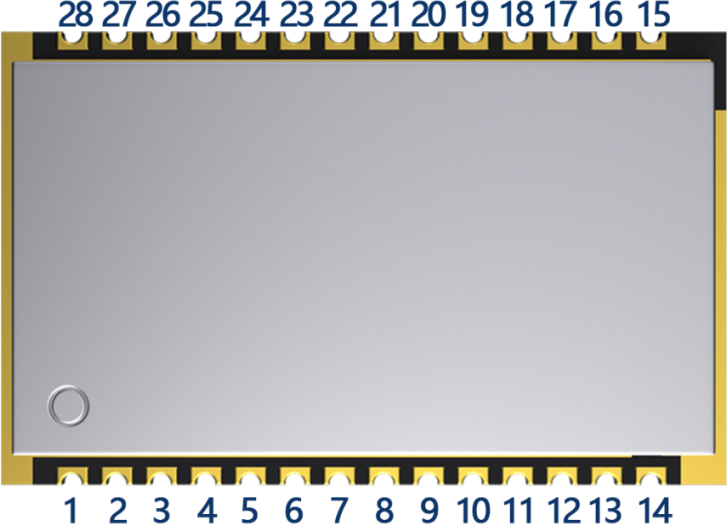

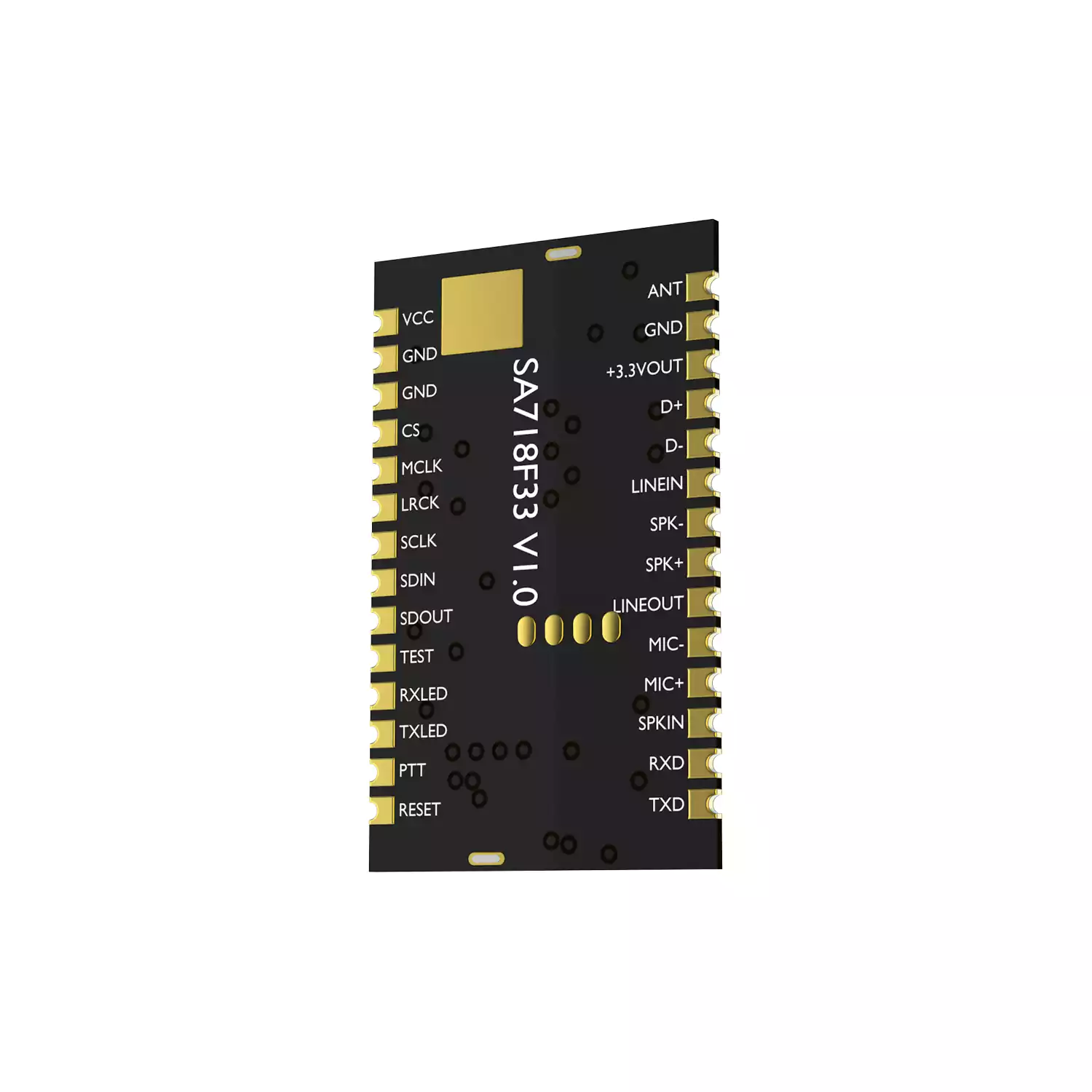

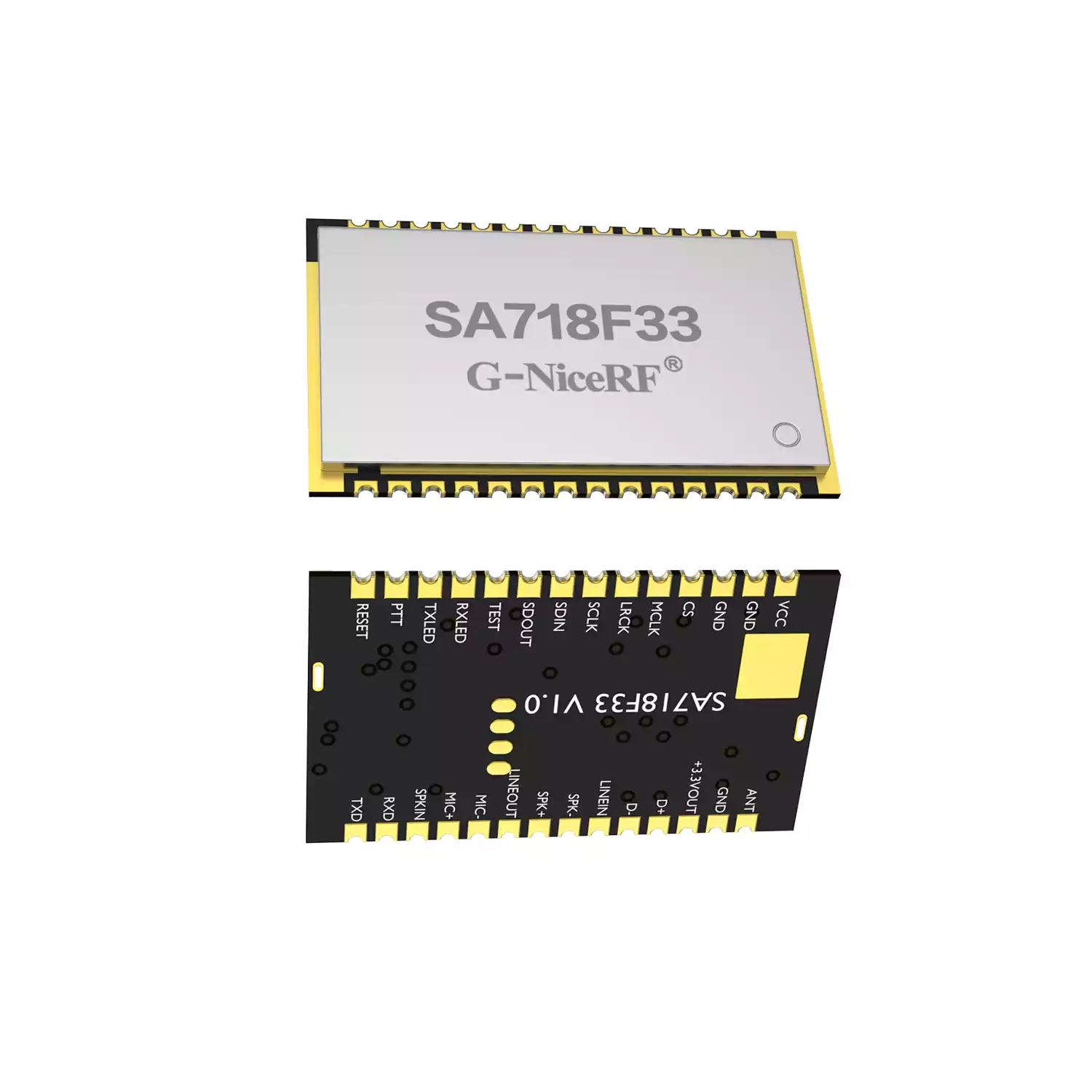

脚位编号

引脚定义

输入/输出

描  述

1

TXD

O

模块串口发送脚(电压0-3.3v)

2

RXD

I

模块串口接收脚(电压0-3.3v)

3

SPKIN

I

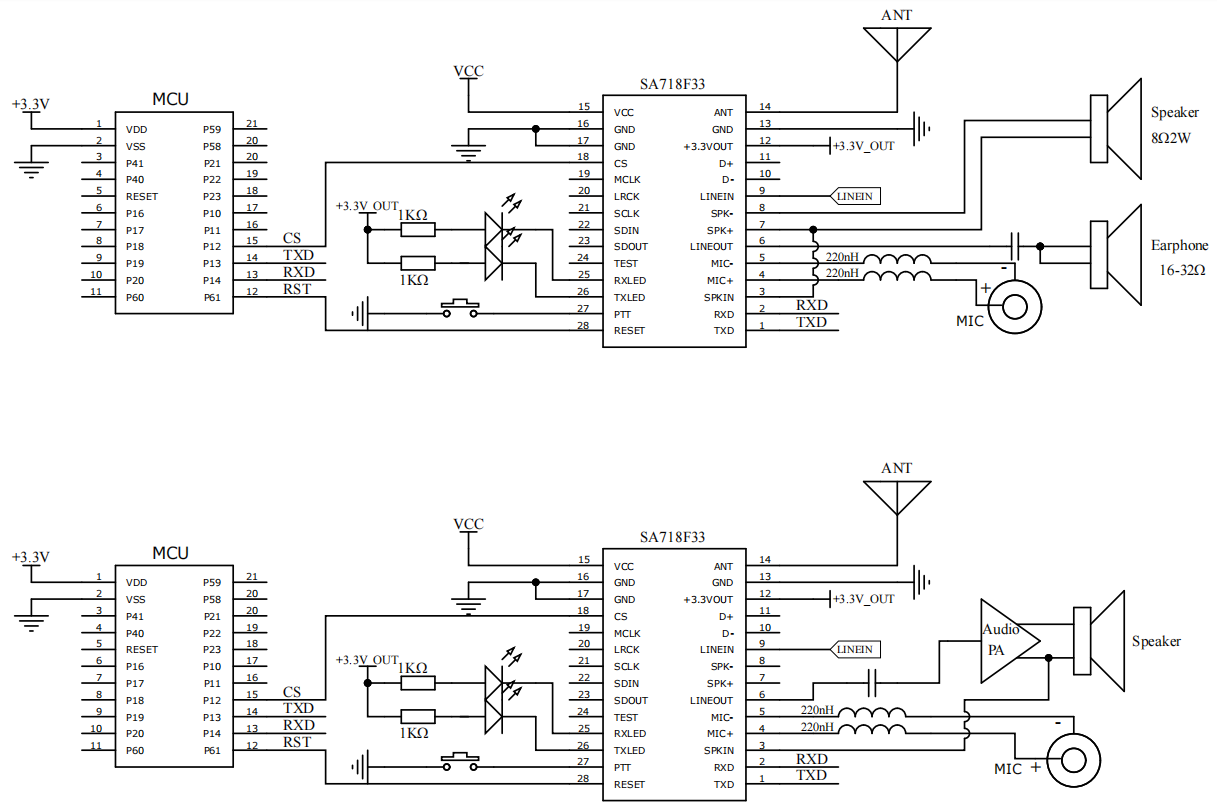

回声消除采样输入,接喇叭输出。详见典型应用图

4

MIC+

I

外接咪头的正极，需220nH电感，参考典型电路。

5

MIC-

I

外接咪头的负极，需串220nH电感，参考典型电路

6

LINEOUT

O

可外接16欧的耳机,参考典型电路。

7

SPK+

O

可外接8欧2W的喇叭,参考典型电路

8

SPK-

O

可外接8欧2W的喇叭,参考典型电路

9

LINEIN

I

外接音频输入信号

10

D-

I

烧录程序用,用户可悬空

11

D+

I

烧录程序用,用户可悬空

12

+3.3VOUT

O

3.3V输出,可外接50mA负载

13,16,17

GND

-

接电源负极

14

ANT

-

射频信号输出，接50欧天线

15

VCC

-

接电源正极(可外接3.3-5.5V)

18

CS

I

接高电平工作,悬空或者接低电平休眠,无内部上拉电阻

19

MCLK

O

外接I2S(电压0-3.3v)

20

LRCK

O

外接I2S(电压0-3.3v)

21

SCLK

O

外接I2S(电压0-3.3v)

22

SDIN

I

外接I2S(电压0-3.3v)

23

SDOUT

O

外接I2S(电压0-3.3v)

24

TEST

I

内部测试用,悬空

25

RXLED

O

外接接收指示灯,低电平点亮,正常高电平输出(要外接1K左右限流电阻)

26

TXLED

O

外接发射指示灯，低电平点亮，正常高电平输出(要外接1K左右限流电阻)

27

PTT

I

模块发射脚,拉低模块进入发射模式，有内部上拉，默认高电平

28

RESET

I

模块复位脚，拉低时间大于5ms模块复位
