FCC ID、CE-RED认证 500mW 2.4GHz LoRa无线模块 LoRa1280F27

此系列模块基于美国Semtech原厂的SX1280射频芯片而设计,外加PA电路的匹配使得模块的输出功率高达500mW (+27dBm)。2.4GHz高穿透率频段搭载LoRa的调制模式,使模块有较高的接收灵敏度和环境抗干扰能力,被广泛应用于远距离2.4GHz传输要求的场合。
2.4G无线模块LoRa1280F27已获得CE和FCC认证。
可以在此处检查FCC ID:(FCC ID:2AD66-LORA128XF27)
https://www.fcc.gov/oet/ea/fccid
LoRa1280F27严格使用无铅工艺生产和测试,符合RoHS、Reach的标准。

联系我们

分享新闻:

规格书&附件下载

产品规格书:LoRa128XF27 500mw 2.4GHz LoRa无线收发模块 V2.1.pdf

封装尺寸:LORA1280F27 package 2020.rar

示例代码:Lora1280 lora1281 Demo code.rar

示例代码:SX1280_Arduino_Demo v1.1.rar

认证报告:LoRa1280F27 LoRa1281F27_CE.rar

认证报告:LoRa1280F27 LoRa1281F27_FCC.rar

认证报告:Lora1280F27_ROHS.pdf

性能参数
特点&应用
典型应用电路
引脚定义
机械尺寸(单位:mm)

★ 以下参数为用50欧姆的铜轴线连接仪器测试所得 @VCC=5 V

参数 最小 典型 最大 单位 条件
运行条件
工作电压范围 2 5 5.5 V
工作温度范围 -40   85 °C
电流消耗
发射电流   < 600   mA @VCC=5V, 27dBm
接收电流   < 17   mA @普通晶振
  < 19   mA @TCXO晶振
体眠电流   < 7   uA
射频参数
频率范围 2400   2500 MHz
调制速率 0.476   202 Kbps @LoRa
260   1300 Kbps @FLRC
125   2000 Kbps @FSK
发射功率范围 1   27 dBm
最大发射功率 26 26.5 27 dBm @VCC=5V
接收灵敏度   -132   dBm LoRa@0.476Kbps

产品特点

  • 工作频率范围:2400-2500MHz
  • 最大输出功率:500mW (27.0dBm)
  • 灵敏度:-132dBm@LoRa
  • 数据传输率:0.476-202kbps@LoRa
  • LoRa调制
  • 内置LNA
  • 高精度晶振(5ppm TCXO/10ppm)
  • 数据包通讯模式(收发FiFo 256字节)
  • 工作电压范围:2.0-5.5V
  • 工作温度范围:-40~+85 °C

应用领域

  • 无线遥控器
  • 智能家居
  • 玩具控制
  • 轮胎气压监测
  • 健康监测
  • 标签读写器

2.4g无线模块LoRa1280F27的典型应用电路

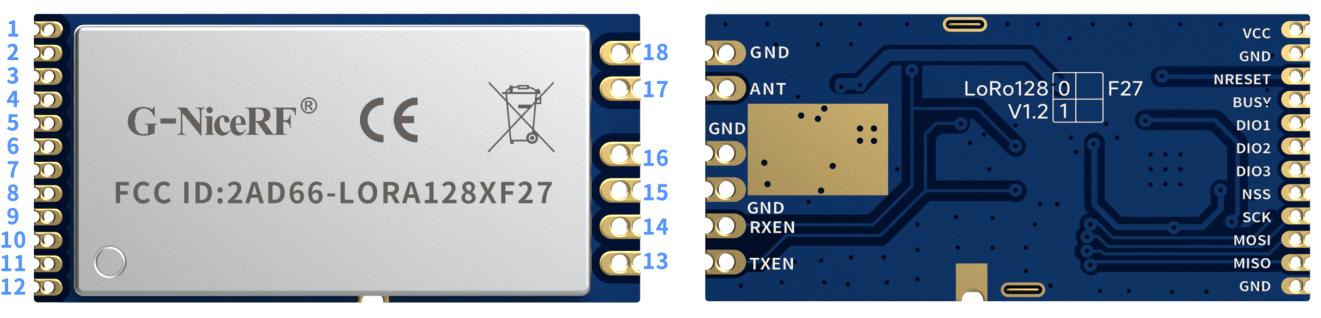

2.4g无线模块LoRa1280F27的引脚

注:在5V供电时,所有IO的高电平为3.3V。

脚位编号 引脚定义 I/O 电平标准 描  述
1 VCC - 2.0-5.5v 接电源正极
2 TCXOEN I 2.0-3.3V 开启TCXO:
1.在控制SX1280复位前拉高 TCXOEN;
2.延时至少3ms等待TCXO启动完成;
3.在1280模块使用期间,TCXOEN要一直保持高电平;

关闭TCXO(如果需要模块进入休眠模式):
1.调用SetSleep()函数使模块进入休眠模式;
2.延时至少1ms等待模块休眠完成;
3.拉低TCXOEN关闭TCXO;
3 NRESET I 0-3.3V 芯片复位触发脚,低电平有效
4 BUSY O 0-3.3V 状态指示脚(详见SX1280/1281规格书)
5 DIO1 O 0-3.3V 直连芯片脚,可配置的通用IO(功能详见芯片SX1280/1规格书)
6 DIO2 O 0-3.3V 直连芯片脚,可配置的通用IO(功能详见芯片SX1280/1规格书)
7 DIO3 O 0-3.3V 直连芯片脚,可配置的通用IO(功能详见芯片SX1280/1规格书)
8 NSS I 0-3.3V 模块片选引脚
9 SCK I 0-3.3V SPI时钟输入脚
10 MOSI I 0-3.3V SPI数据输入脚
11 MISO O 0-3.3V SPI数据输出脚
12,15,16 GND - - 接电源负极
13 TXEN I 0-3.3V 发射控制脚(发射时为高电平,接收时为低电平)
14 RXEN I 0-3.3V 接收控制脚(接收时为高电平,发射时为低电平)
17 ANT - - 接50欧的同轴天线
18 GND - - 接电源负极

2.4g无线模块LoRa1280F27的机械尺寸
