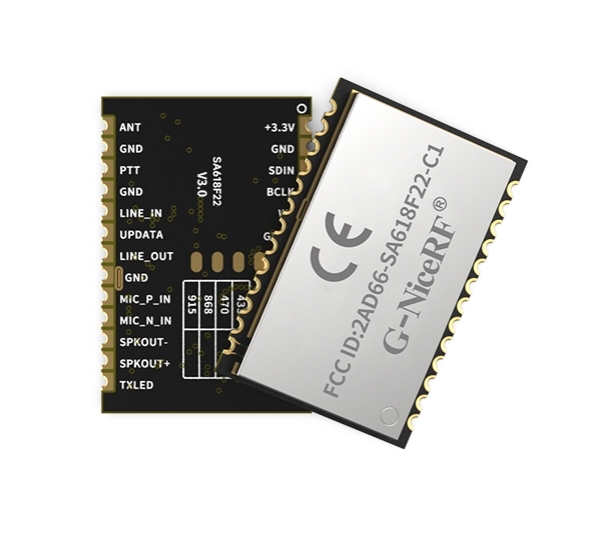

SA618F22-C1：升级版全双工音频对讲模块 8人同享高音质通话

SA618F22-C1是我司一款升级版的无线数字和音频二合一的全双工传输模块，具有更短的延时时间，同时支持8人同时高音质通话。用户不仅可以通过串口进行数据的无线传输，还可以通过I2S数字音频或模拟音频接口来实现语音信号的无线传输。模块内置了高速微控制器、回声消除电路、ESD静电防护、高性能射频芯片及功放，采用了宽带扩频技术，具有功耗低、距离远、频率调节灵活等特点。

SA618F22-C1可支持多路并发并收功能，也支持多级的Mesh组网中继。这款模块采用高集成的设计，用户端只需在模块上外接音频功放、麦克风和喇叭，便可轻松实现数字语音的远程无线传输。

SA618F22-C1可以通过串口实现全双工，带Mesh组网的的无线数传功能。SA618F22-C1支持空中升级或者串口升级。可以通过串口简单快捷地设置模块内部的相关参数，并对其收发功能进行控制。

SA618F22-C1配备了硬件&软件看门狗以防止死机，具有反接保护、过流和过压保护电路，确保设备在各种环境下的安全与稳定运行。

SA618F22-C1严格使用无铅工艺生产和测试，符合RoHS、Reach的标准，并且可以通过CE和FCC认证。

联系我们

规格书&附件下载

产品规格书：SA618F22-C1 160mW Mesh组网全双工无线数字音频模块 FCC CE认证 V1.0.pdf

其它附件：SA618-C1串口通讯协议V1.0.pdf

PC软件：SA618 SA628 series configuration tool_V1.1.rar

其它附件：SA618 SA628 PC操作指南V1.0.pdf

其它附件：SA618系列解决TDD躁音的方法 .pdf

封装尺寸：SA618F22 package.rar

其它附件：SA6x8 Update Tool_V1.0.rar

性能参数

特点&应用

典型应用电路

引脚定义

机械尺寸(单位：mm)

参数	测试条件	最小	典型	最大	单位
工作电压范围		2.3	3.3	3.6	V
工作温度范围		-30	25	70	℃
电流消耗
休眠电流			12		uA
接收电流	@无音频输出		50		mA
发射电流（高功率）	3.3v,@22dBm		110		mA
射频参数
工作频率范围	UHF	420		510	MHz
可定制频率范围		150		960	MHz
默认出货频率	UHF(间隔1MHz)	440.125		455.125	MHz
发射功率	出货默认最大功率	0		22	dBm
二次谐波			-40		dBm
发射带宽			500		KHz
接收灵敏度			-117		dBm
音频参数
调制灵敏度			10	100	mV
接收信噪比			90		dB
频率响应		60		3800	Hz
音频输出功率（line out)	负载16欧			40	mW
延时参数	8通道	160	200	240	ms

产品特点

频率范围：UHF 420-510MHz (可定制150-960 MHz)
最多8个设备同时发射（接收不限）
支持回音消除功能
按键对讲和VOX对讲双模式
高集成小体积
休眠低功耗
开阔地传输距离为1-3公里
支持2-8人同时高音质通话
更短通话延时
I2S数字音频 + 模拟音频
Line In + Mic输入
全双工数据传输
MESH组网
支持OTA和串口升级
高接收灵敏度：-117 dBm

应用领域

消防应急通信
地铁，隧道通信
骑行系统
高端全双工对讲机
会议电话系统
楼宇小区安防系统
特种场景的安保
耳麦式对讲机
特殊工种作业对讲

模拟输入模拟输出应用电路（内置音频功放）

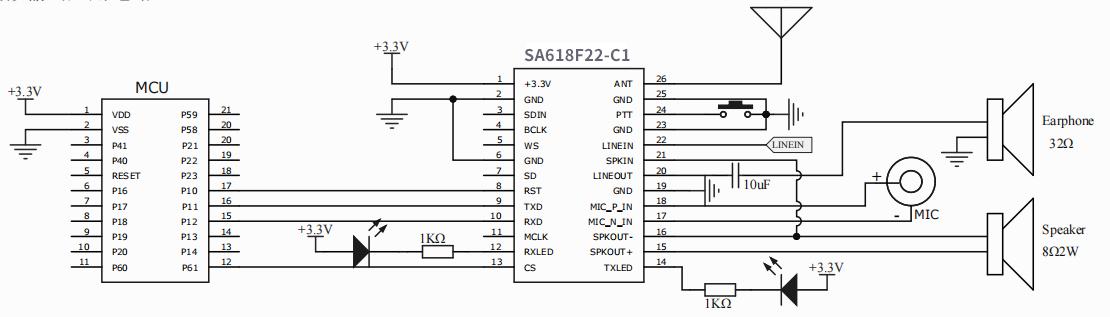

模拟输入应用电路

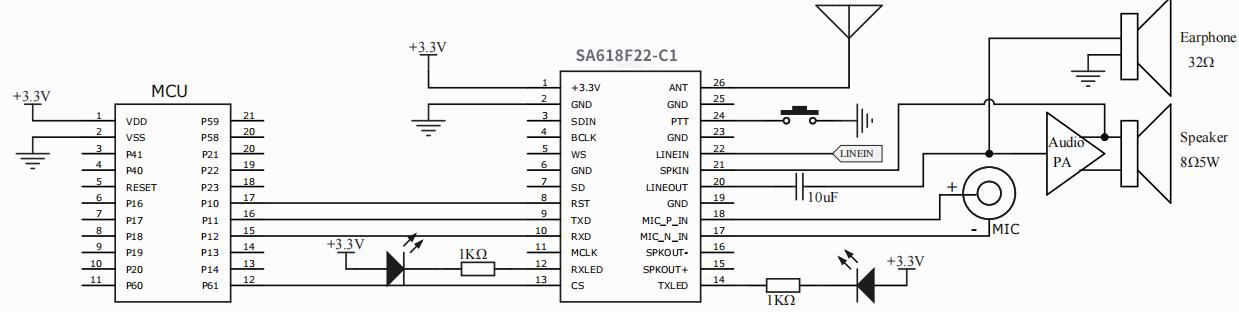

模拟输入模拟输出应用电路（外置音频功放）

IIS输入输出应用电路

IIS输入输出应用电路

模块引脚定义

脚位编号	引脚定义	输入/输出	描述
1	+3.3V		接电源正极（2.3-3.6V）
2,6,19,23,25	GND		接电源负极
3	SDIN	I	外接I2S (0-3.3V)
4	BCLK	O	外接I2S (0-3.3V)
5	WS	O	外接I2S (0-3.3V)
7	SD	O	外接I2S (0-3.3V)
8	RST	I	模块复位脚，拉低时间大于5ms模块复位
9	TXD	O	模块串口发送脚
10	RXD	I	模块串口接收脚
11	MCLK	O	外接I2S (0-3.3V)
12	RXLED	O	外接接收指示灯，低电平点亮，正常高电平输出(要外接1K左右限流电阻)
13	CS	I	模块休眠脚，高电平工作，低电平休眠，有内部上拉，默认高电平。
14	TXLED	O	外接发射指示灯，低电平点亮，正常高电平输出(要外接1K左右限流电阻)
15	SPKOUT+	O	外接8欧2W的喇叭
16	SPKOUT-	O	外接8欧2W的喇叭
17	MIC_N_IN	I	外接咪头的负极
18	MIC_P_IN	I	外接咪头的正极
20	LINE_OUT	O	可外接16欧的耳机
21	Reserved		模块测试脚，用户悬空不接
22	LINE_IN	I	外接音频输入信号，最大1VRMS
24	PTT	I	模块发射脚，拉低模块进入发射模式，有内部上拉，默认高电平输出
26	ANT		射频信号输出，接50欧天线

机械尺寸
