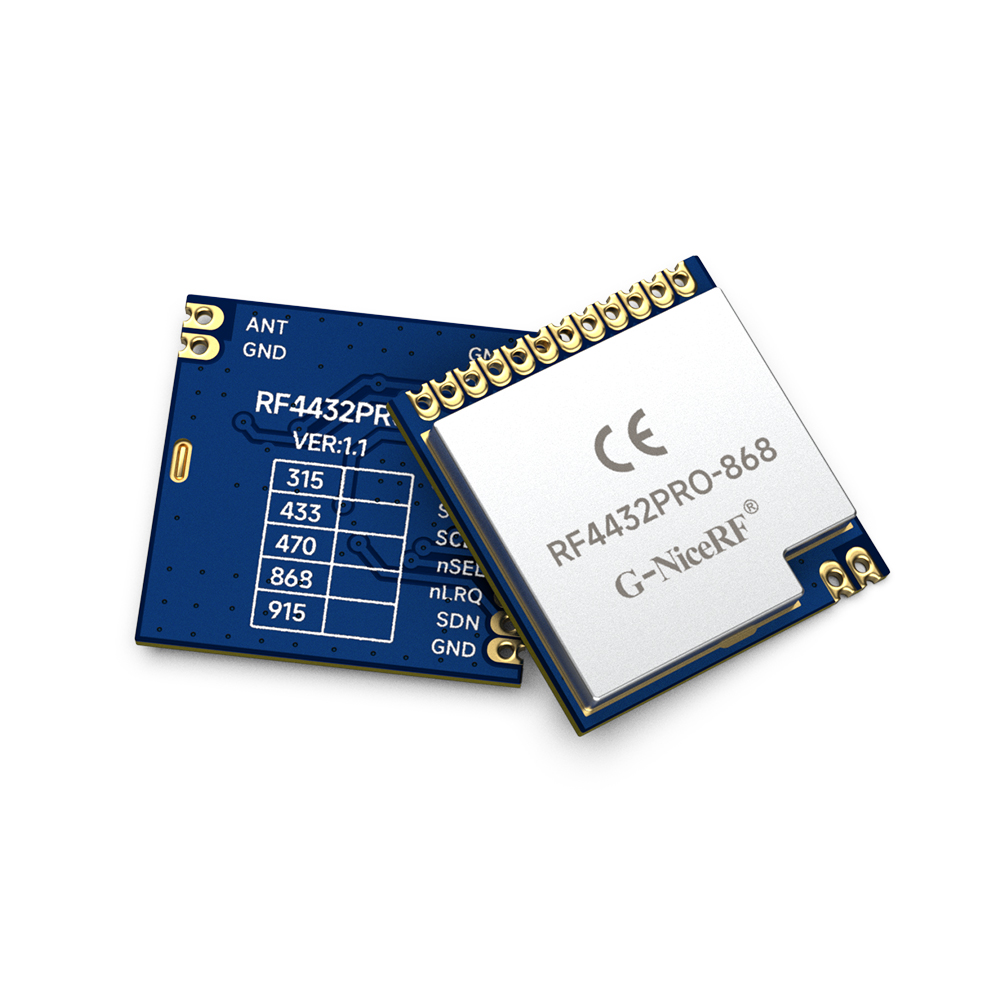

CE-RED认证 868MHz 工业级无线通信模块 RF4432PRO

RF4432PRO-868无线通信模块采用Silicon Lab的 si4432芯片,该模块抗干扰性能好,并且具有极低的接收灵敏度(-121 dBm),再加上业界领先的+20 dBm的输出功率能保证扩大范围和提高链路性能。
RF4432PRO-868模块严格使用无铅工艺生产和测试,符合RoHS、Reach的标准。并且RF4432PRO-868 还为客户提供了CE认证版本,可以满足客户产品的不同需求,客户在收发做整机认证的时候可以引用我们的认证。从而极大地节省时间和降低费用。

联系我们

分享产品:

规格书&附件下载

产品规格书:RF4432系列 100mW工业级无线收发模块 V3.1.pdf

示例代码:4432 demo code.rar

认证报告:RF4432PRO-868 CE-RED.rar

其它附件:4431 4432-CH.rar

其它附件:4432例程.rar

性能参数
特点&应用
典型应用电路
引脚定义
机械尺寸(单位:mm)
参 数 最 小 典 型 最 大 单 位 条 件
运 行 条 件
工作电压范围 1.8 3.3 3.6 V
工作温度范围 -40   85
电 流 消 耗
接收电流   18.5   mA
发射电流   85   mA @20dBm
体眠电流   < 1   uA
射 频 参 数

频率范围

838 868 898 MHz @868MHz
调制速率 0.123   256 Kbps FSK
发射功率范围 1   20 dBm
接收灵敏度   -121   dBm @Data rate=1.2Kbps

产品特点

  • 频率范围:868MHz(可定制240-930MHz)
  • 灵敏度高达 -121dBm
  • 最大输出功率:20dBm
  • 数据传输率:0.123-256Kbps
  • FSK,GFSK和OOK调制模式
  • 1.8-3.6 V供电
  • 超低耗关机模式
  • 数字接收信号强度指示(RSSI)
  • 定时唤醒功能
  • 天线自动匹配及双向开关控制
  • 可配置数据包结构
  • 前同步信号检测
  • 64字节收发数据寄存器(FiFo)
  • 低电能检测
  • 温度感应和8位模数转换器
  • 工作温度范围:-40~ +85°C
  • 集成稳压器
  • 跳频功能
  • 上电复位功能
  • 内置晶体调整功能
  • 30mA@+13dBm(发射)

应用领域

  • 遥控器
  • 远程抄表
  • 家庭安防报警
  • 工业控制
  • 家庭自动化遥测
  • 个人数据记录
  • 玩具控制
  • 传感器网络
  • 轮胎气压监测
  • 健康监测
  • 无线PC外围设备
  • 标签读写器

无线通信模块RF4432PRO-868的典型应用电路

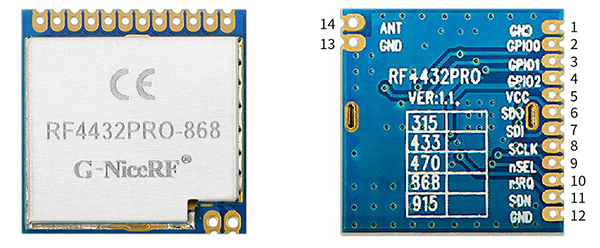

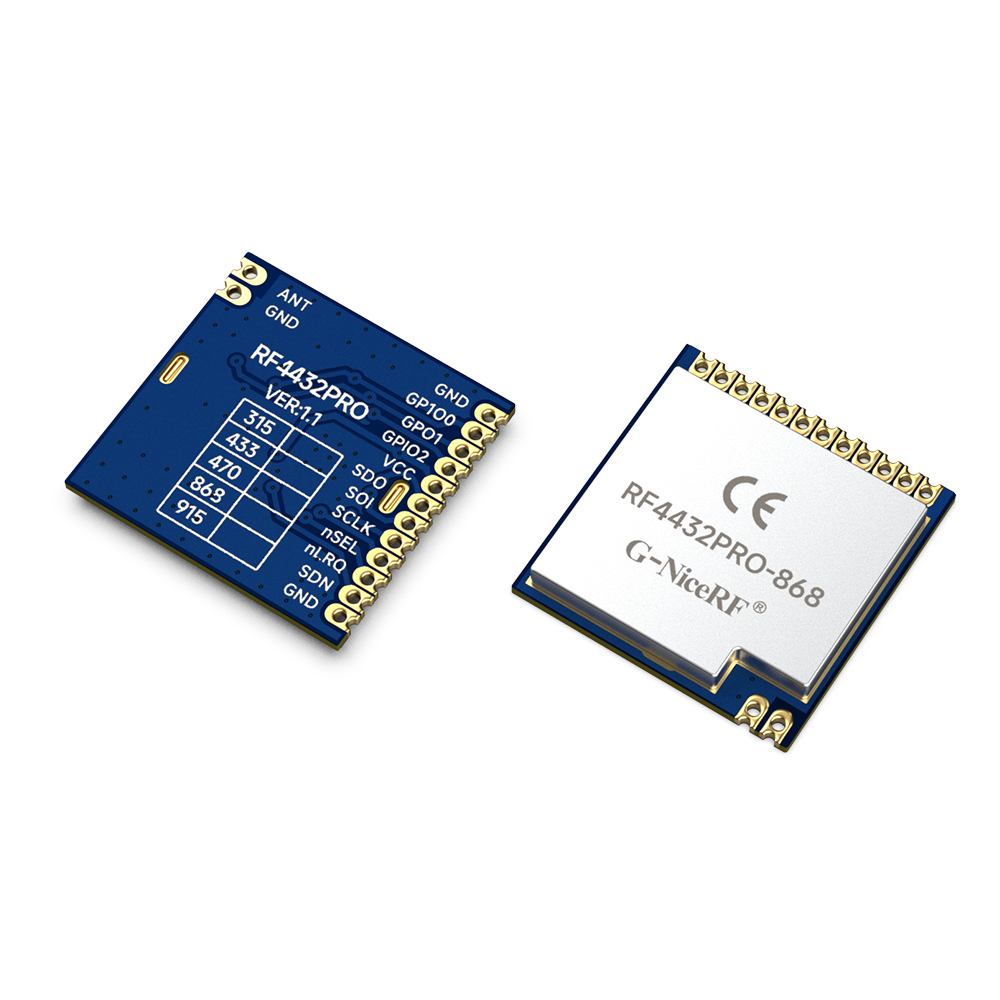

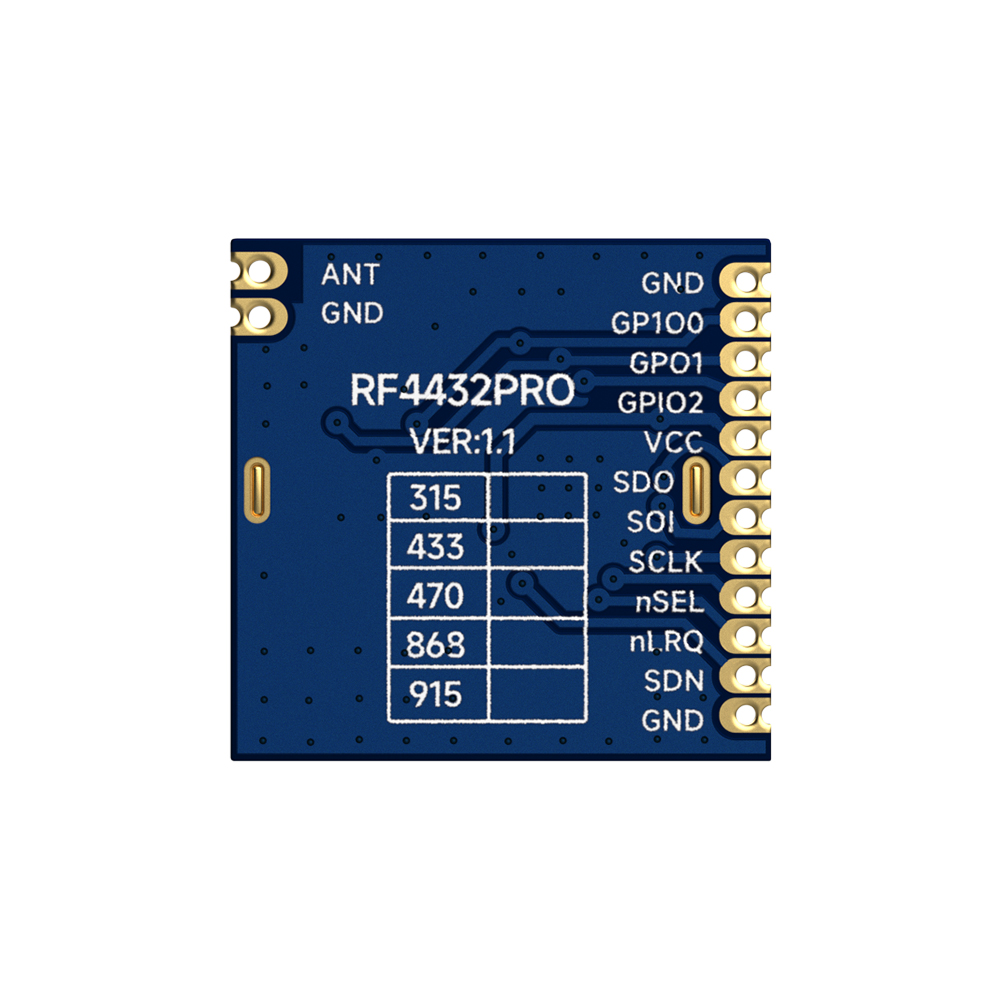

无线通信模块RF4432PRO-868的引脚定义



脚位编号 引脚定义 描述
1 GND 接电源地
2 GPIO0 模块内部已接发射开关的控制脚
3 GPIO1 模块内部已接接收开关的控制脚
4 GPIO2 直接连芯片的GPIO2引脚
5 VCC 接电源正极3.3V
6 SDO 0~VDD V数字输出,提供了对内部控制寄存器的串行回读功能
7 SDI 串行数据输入。0~VDD V数字输入。该引脚为4线串行数据串行数据流总线。
8 SCLK 串行时钟输入。0~VDD V数字输入。该引脚提供了4线串行数据时钟功能。
9 nSEL 串行接口选择输入引脚。0~VDD V数字输入。这个引脚为4线串行数据总线提供选择/使能功能,这个信号也用于表示突发读/写模式。
10 nIRQ 中断输出引脚
11 SDN 关闭输入引脚。0~VDD V数字输入。在除关机模式的所有模式SDN=0。当SDN=1时芯片将被彻底关闭并且寄存器的内容将丢失。
12 GND 接电源地
13 GND 接电源地
14 ANT 接50欧的同轴天线

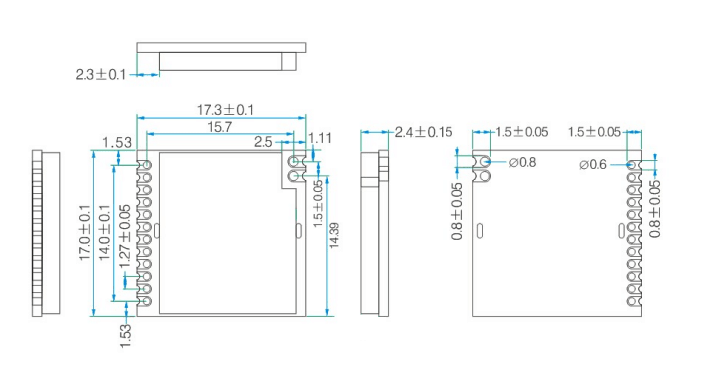

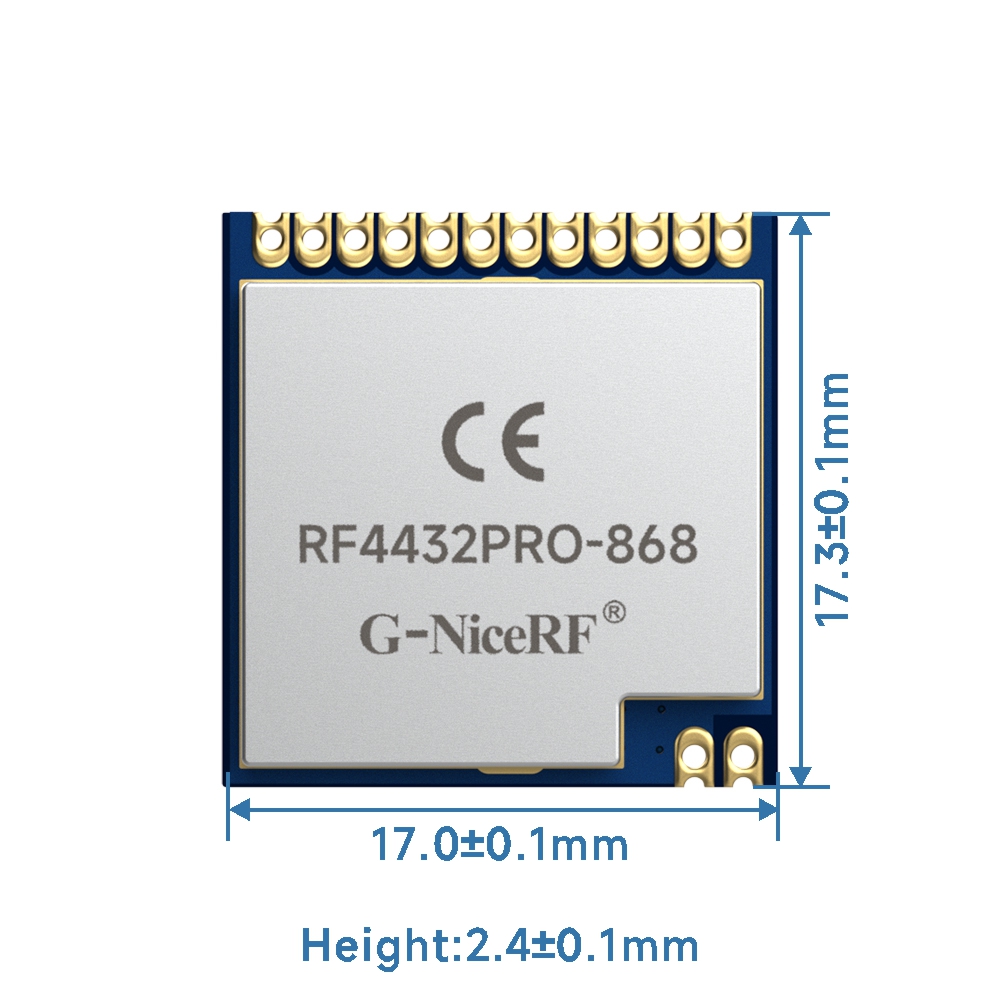

无线通信模块RF4432PRO-868的机械尺寸
