RF4438PRO：Si4438芯片 433MHz 无线射频模块

本公司的RF4438PRO无线射频模块采用的是Silicon Lab si4438 C器件，这是一款高度集成的无线ISM频段收发芯片。极低的接收灵敏度（-124 dBm）,再加上业界领先的+20 dBm的输出功率保证扩大范围和提高链路性能。同时内置天线多样性和对跳频支持可以用于进一步扩大范围，提高性能。
RF4438PRO 严格使用无铅工艺生产和测试，符合 RoHS、Reach 的标准。

联系我们

规格书&附件下载

产品规格书：RF4438PRO 100mW无线收发模块V2.2.pdf

示例代码：RF4438PRO DEMO CODE.zip

封装尺寸：PRO series package.rar

性能参数

特点&应用

典型应用电路

引脚定义

机械尺寸（单位：mm）

系列产品

参数	最小	典型	最大	单位	条件
运行条件
工作电压范围	1.8	3.3	3.8	V
工作温度范围	-40		85	℃
电流消耗
接收电流		14		mA
发射电流		85		mA	@20dBm
体眠电流		< 0.1		uA
射频参数
频率范围	425	433	463	MHz	@433MHz
频率范围	470	490	510	MHz	@470MHz
调制速率	0.1		500	Kbps	FSK
发射功率范围	-20		20	dBm
接收灵敏度		-124		dBm	@Data rate=500bps

产品特点

频率范围：433（可定制425-525MHz）
灵敏度高达 -124dBm
最大输出功率：20dBm
14mA@接收状态
数据传输率：0.1-500Kbps
(G)FSK调制模式
1.8-3.8V供电
超低耗关机模式
数字接收信号强度指示(RSSI)
定时唤醒功能
天线自动匹配及双向开关控制
可配置数据包结构
前同步信号检测
64字节收发数据寄存器（FiFo）
低电能检测
温度感应和8位模数转换器
工作温度范围：-40~ +85°C
集成稳压器
跳频功能
上电复位功能
内置晶体调整功能

应用领域

遥控器
远程抄表
家庭安防报警及远程无钥匙进入
工业控制
家庭自动化遥测
个人数据记录
玩具控制
传感器网络
轮胎气压监测
健康监测
无线PC外围设备
标签读写器

433M无线模块RF4438PRO的典型应用电路

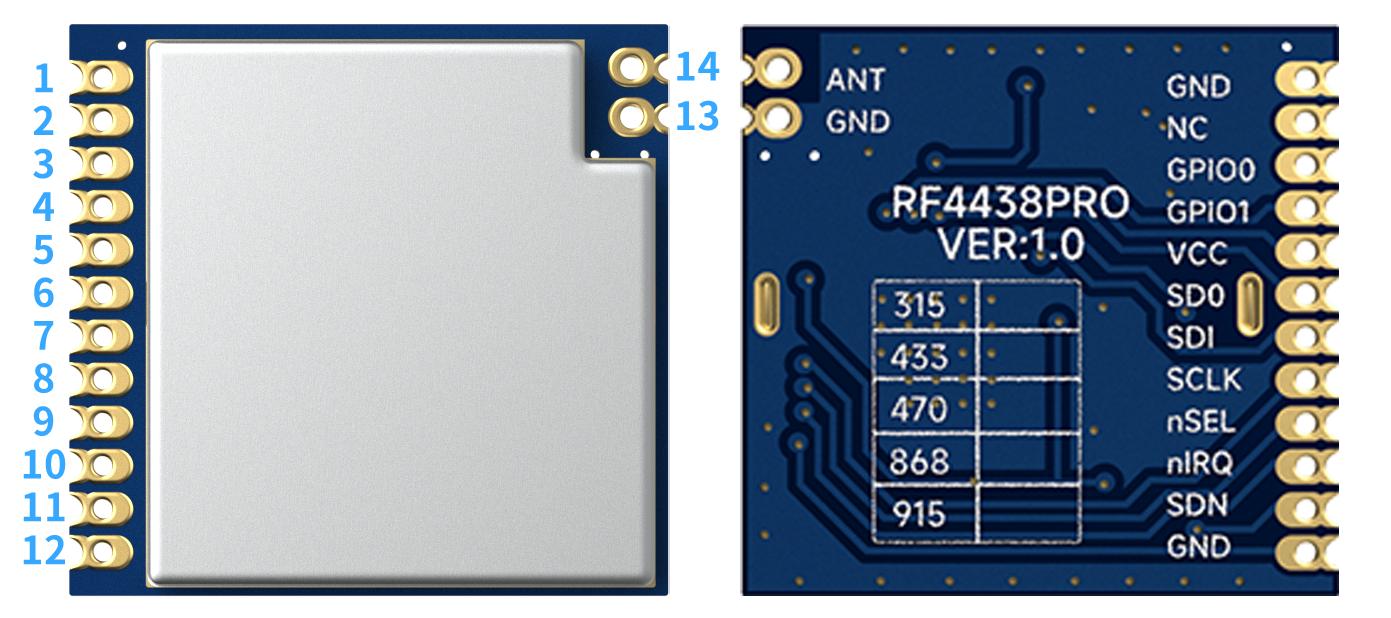

RF4438PRO模块

脚位编号	引脚定义	描述
1	GND	接电源地
2	NC	空脚
3	GPIO0	直接连芯片的GPIO0引脚
4	GPIO1	直接连芯片的GPIO1引脚
5	VCC	接电源正极3.3V
6	SDO	0～VDD V数字输出，提供了对内部控制寄存器的串行回读功能
7	SDI	串行数据输入。0～VDD V数字输入。该引脚为4线串行数据串行数据流总线。
8	SCLK	串行时钟输入。0～VDD V数字输入。该引脚提供了4线串行数据时钟功能。
9	nSEL	串行接口选择输入引脚。0～VDD V数字输入。这个引脚为4线串行数据总线提供选择/使能功能，这个信号也用于表示突发读/写模式。
10	nIRQ	中断输出引脚
11	SDN	芯片使能引脚。0～VDD V数字输入。在除关机模式的所有模式SDN=0。当SDN=1时芯片将被彻底关闭并且寄存器的内容将丢失。
12	GND	接电源地
13	GND	接电源地
14	ANT	接50欧的同轴天线

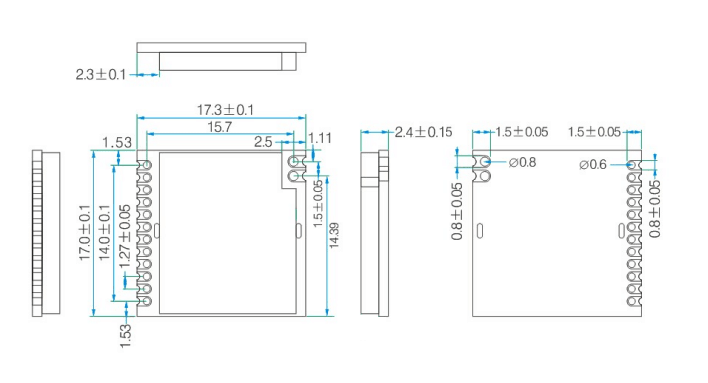

433M无线模块RF4438PRO的机械尺寸
