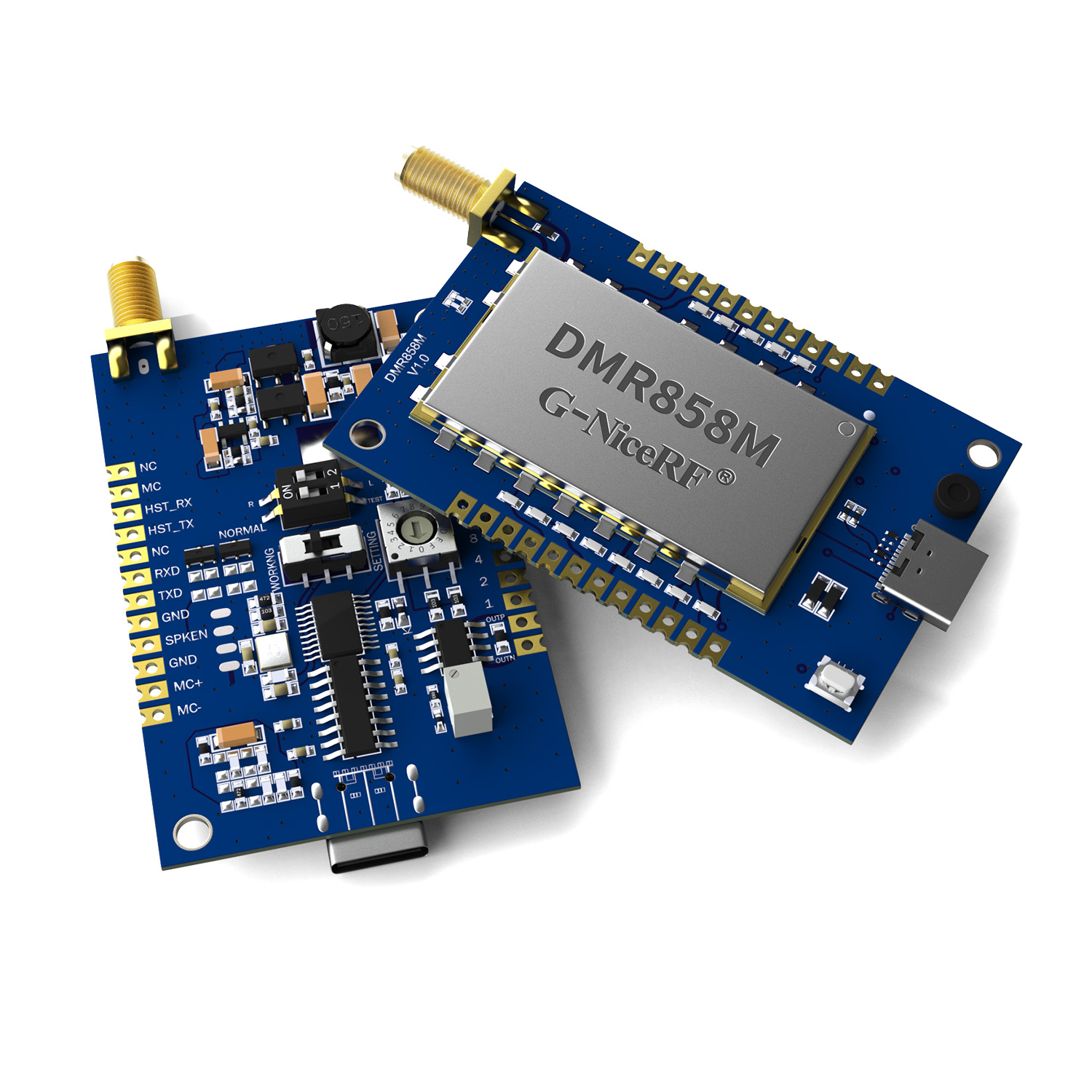

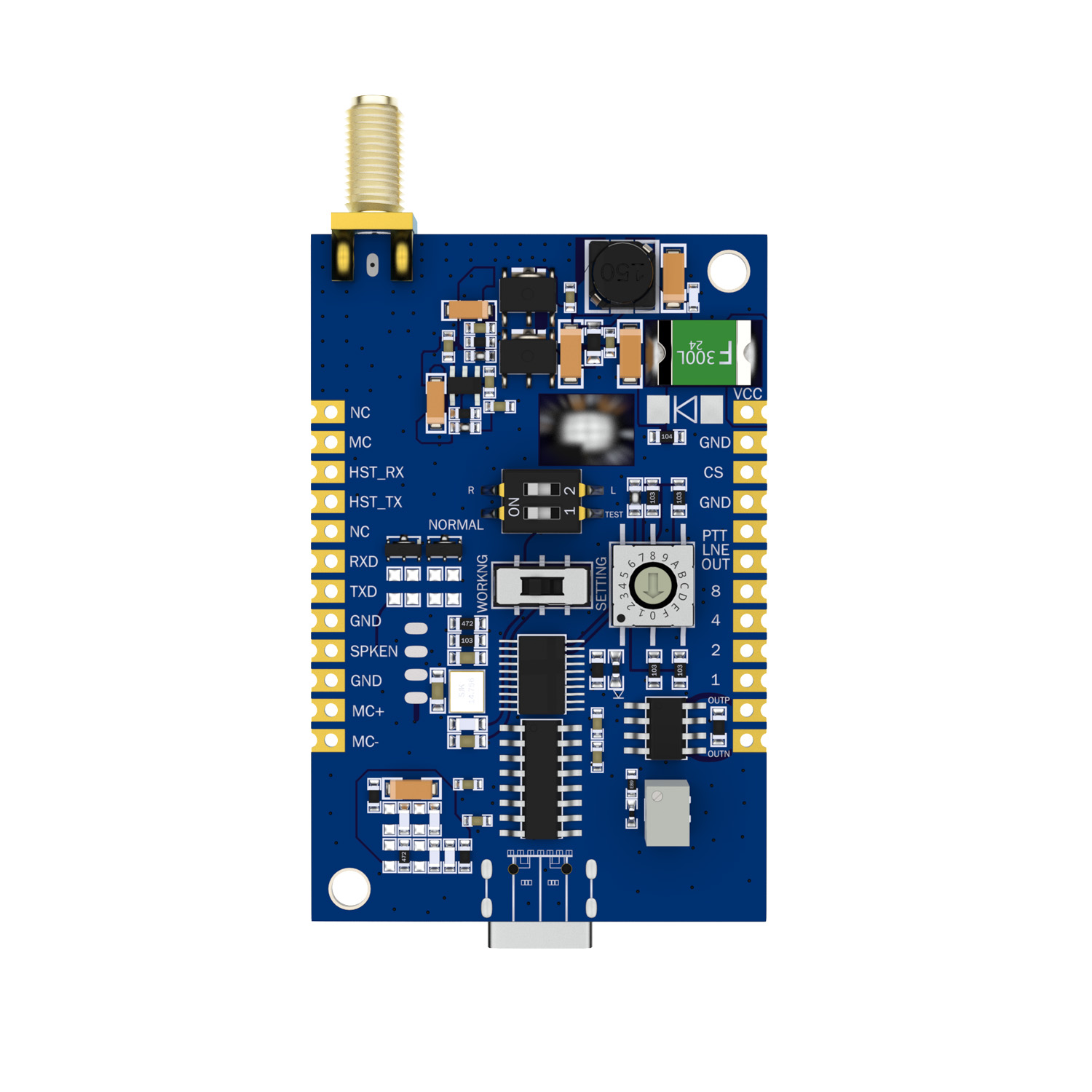

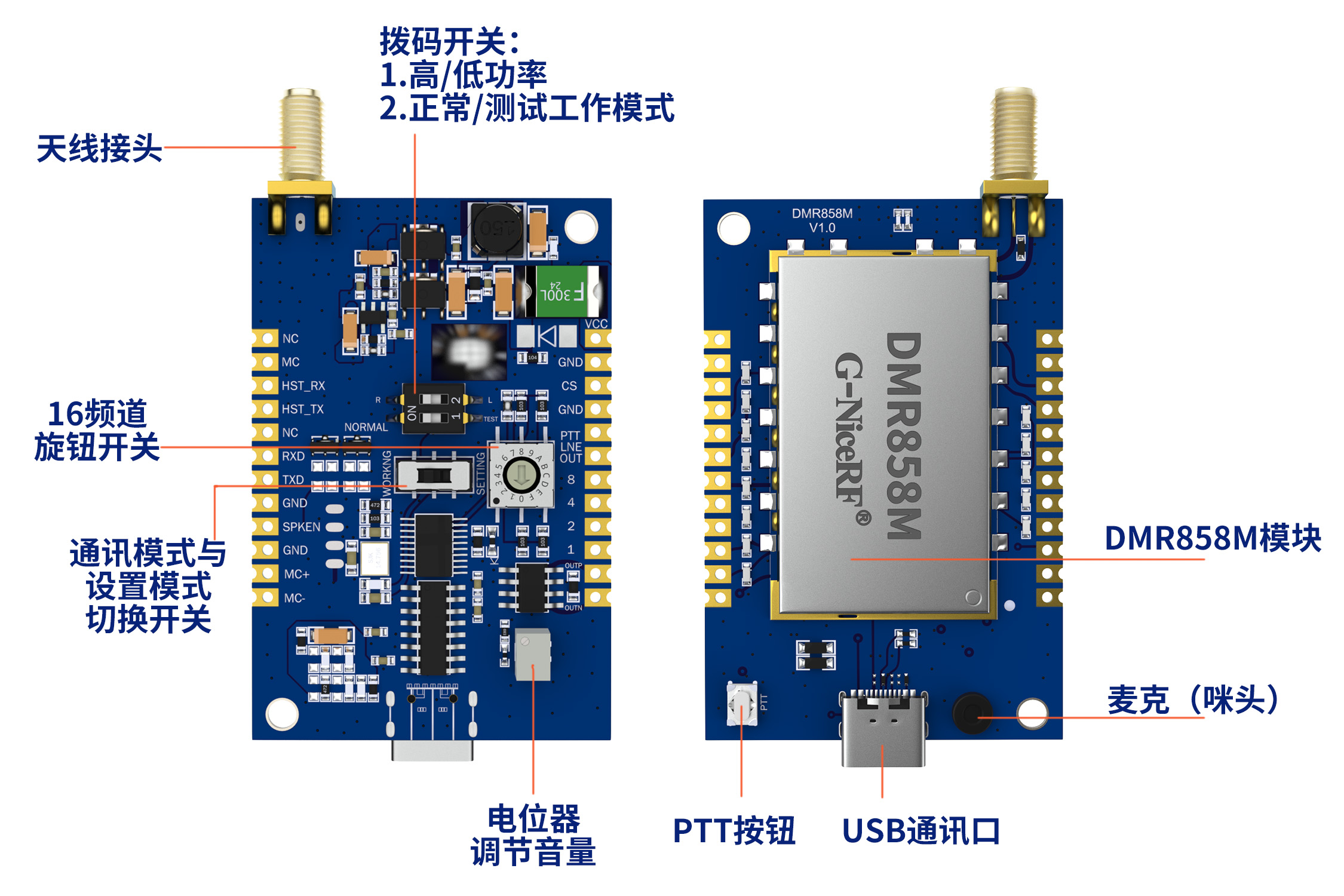

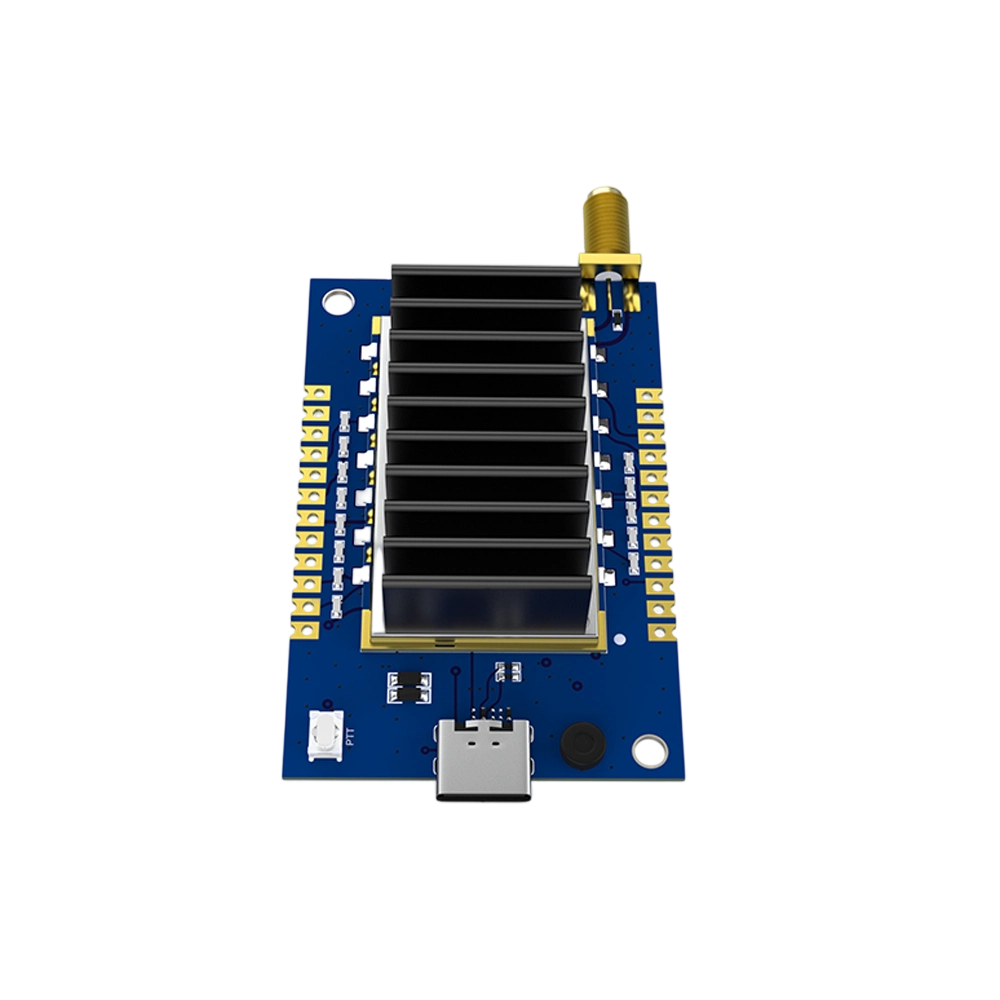

DMR858M：DMR双时隙数模一体对讲机模块 5W功率 0.5ppm TCXO晶振

参数

测试条件

最小

典型

最大

单位

工作电压范围

3.7

8.0

8.5

V

工作温度范围

-20

25

60

℃

工作频率范围

@UHF

400

470

MHz

@VHF

134

174

MHz

@350

320

400

MHz

串口波特率

57600

bps

电 流 消 耗

休眠电流

@CS拉低3秒　

< 0.1

mA

接收电流

< 165

mA

发射电流（高功率)数字

　@VCC=8V,5W

900

mA

发射电流（高功率)模拟

@VCC=8V,5W

1700

mA

发射电流（低功率)数字

　@VCC=8V,2.5W

640

mA

发射电流（低功率)模拟

@VCC=8V,2.5W

1000

mA

接收灵敏度和音频指标

接收灵敏度(模拟）

@12dB SINAD

-120

dBm

接收误码率（DMR制式）

@ -117dBm

5

%

接收信躁比S/N

1.5K频偏

40

dB

邻道选择性

12.5KHz信道间隔

62

dB

互调抗扰性

12.5KHz信道间隔

63

dB

阻塞抗扰性

干扰频率间隔> 1M

88

dB

音频输出幅度(lineout)

F0=1KHz

0.2

130

460

mV

音频输出阻抗(SPK)

8

Ohm

音频失真度

F0=1KHz

5

%

音频响应

300Hz

+8

dB

500Hz

+6

1KHz

0

2KHz

-6

3KHz

-12

数字接收指标

接收误码率（DMR制式）

@ -117dBm

4

%

邻道选择性（ACS)

Offset:+12.5kHz

60

dB

Offset:-12.5kHz

互调

Offset:+50/100kHz

63

dB

Offset:-50/100kHz

阻塞

Offset:+/-1MHz

87

dB

Offset:+/-5MHz

模拟发射指标

最大调制频偏

12.5KHz频偏（N）

2.2

2.5

KHz

25KHz频偏（W）

4.5

5.0

KHz

调制灵敏度

1.5KHz/2.5KHz频偏

4

7

10

mV

音频调制失真

1.5KHz/2.5KHz频偏

1

5

%

调制特性

300Hz

-13

-11

-9

dB

500Hz

-9

-6

-5

dB

1KHz

-3

0

1

dB

2KHz

3

6

7

dB

3KHz

3

7

11

dB

CTCSS调制频偏

350

400

600

Hz

信噪比

1.5KHZ/2.5KHZ频(N/W)

38

40

50

dB

数字发射指标

频率误差

0.5

ppm

4FSK 发射误码率

≤1×10-4

次邻道功率(dB）

+/-25kHz

≤-68

dB

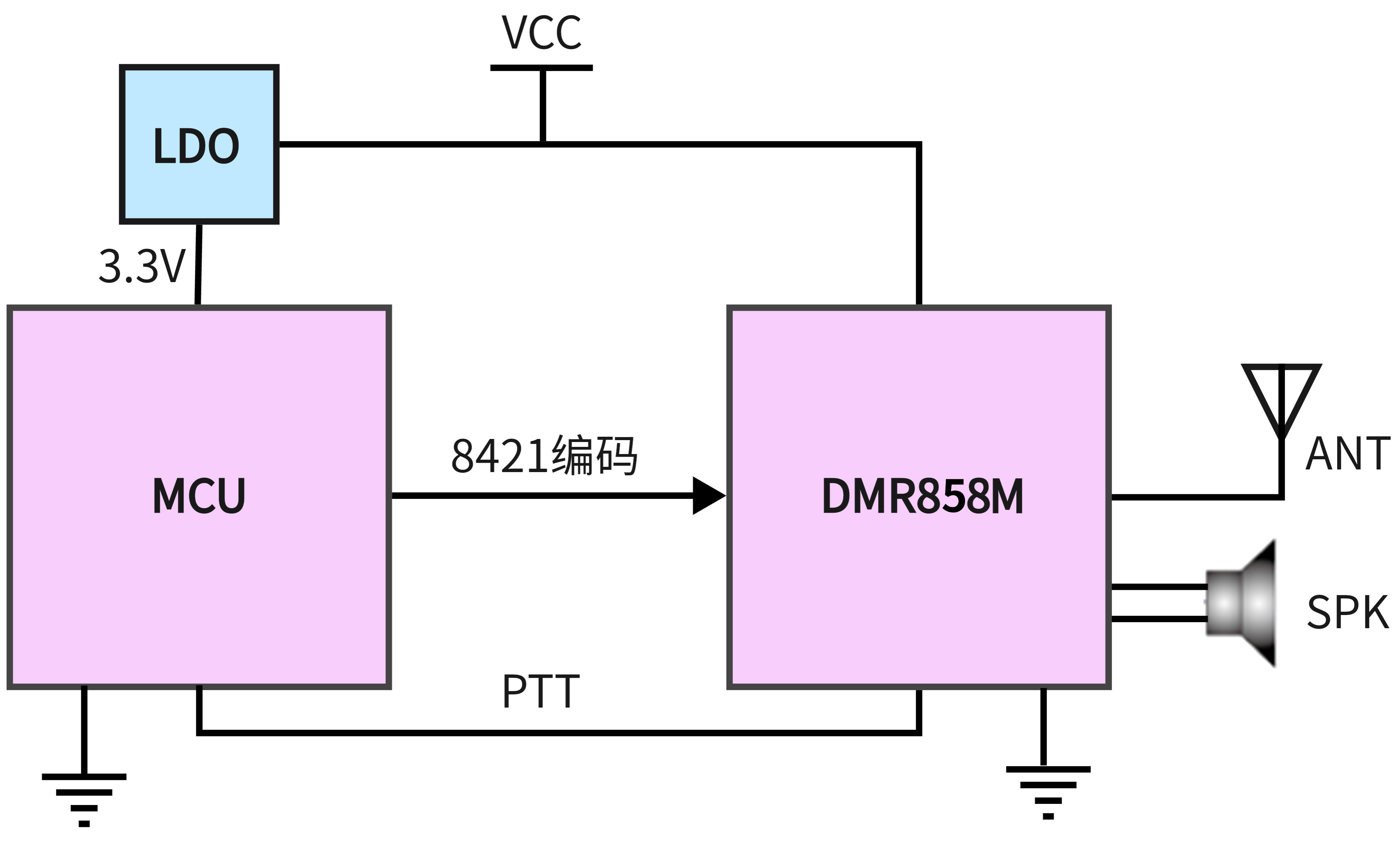

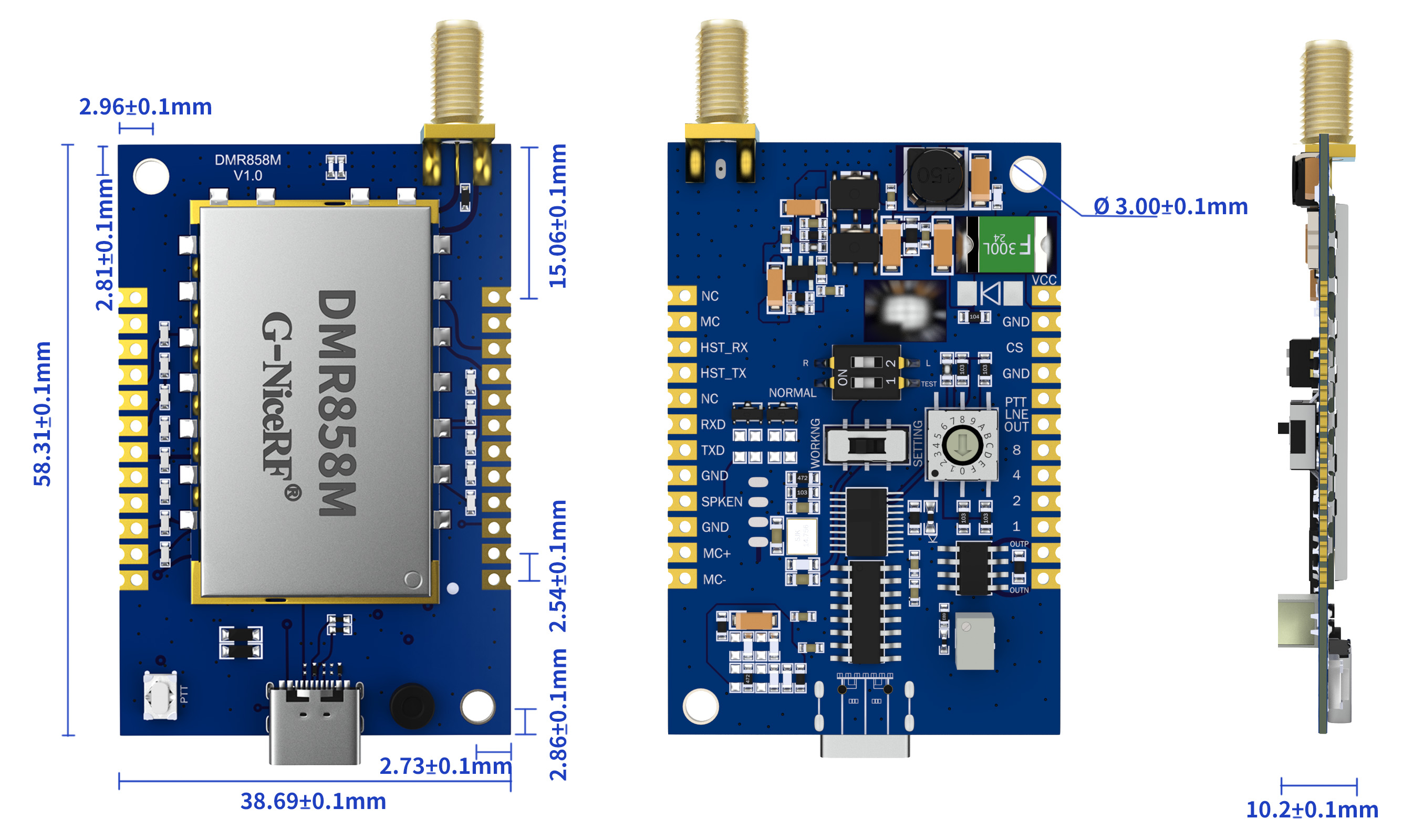

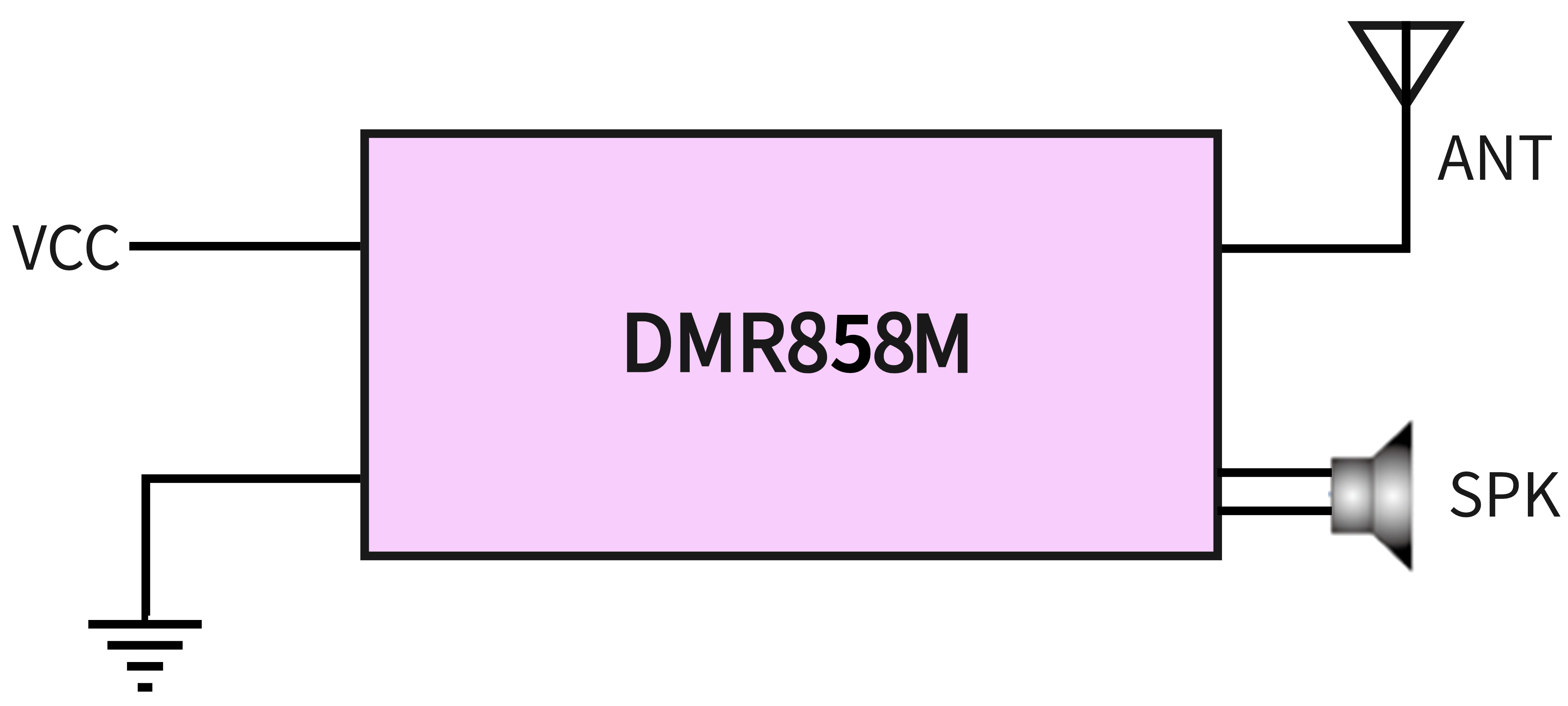

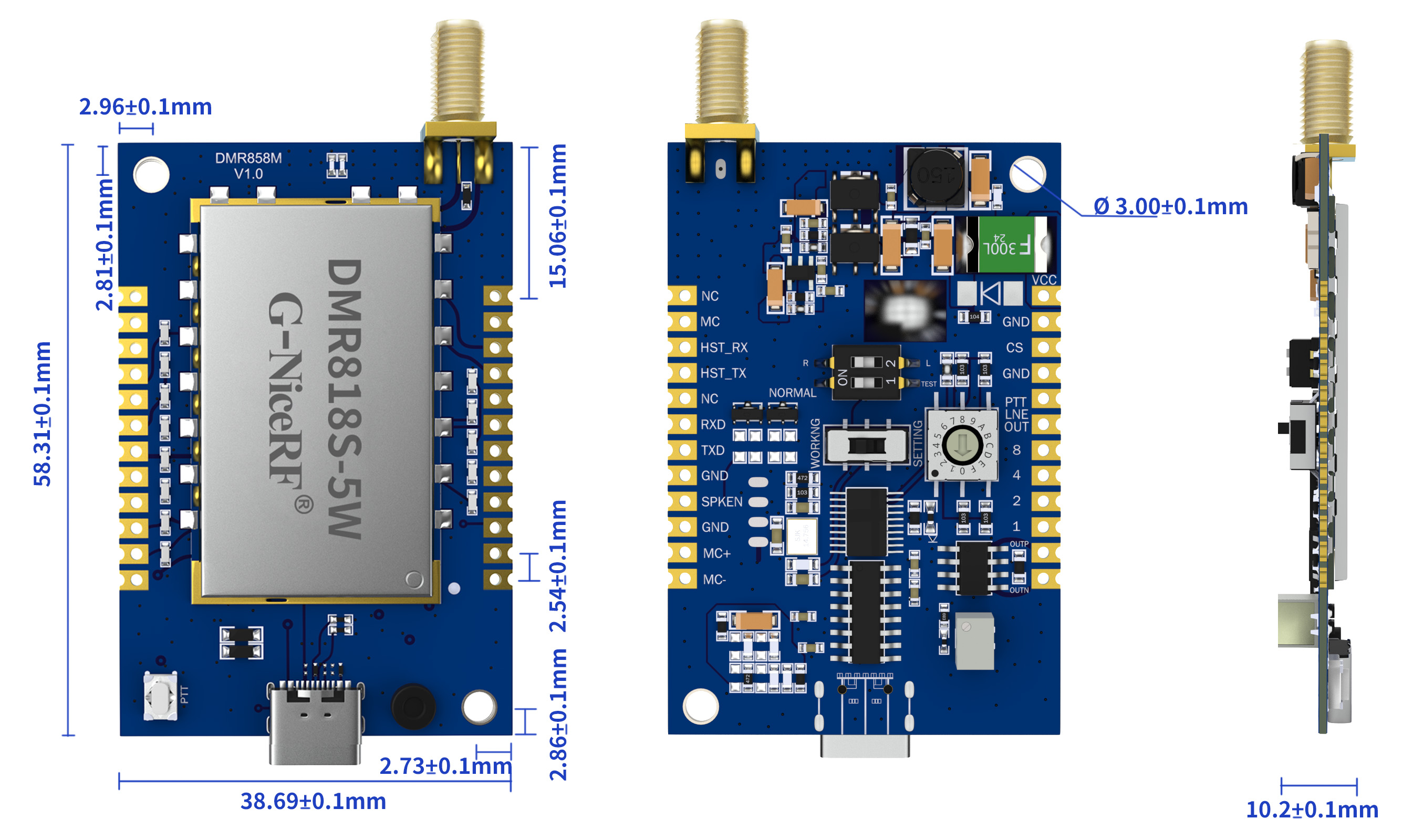

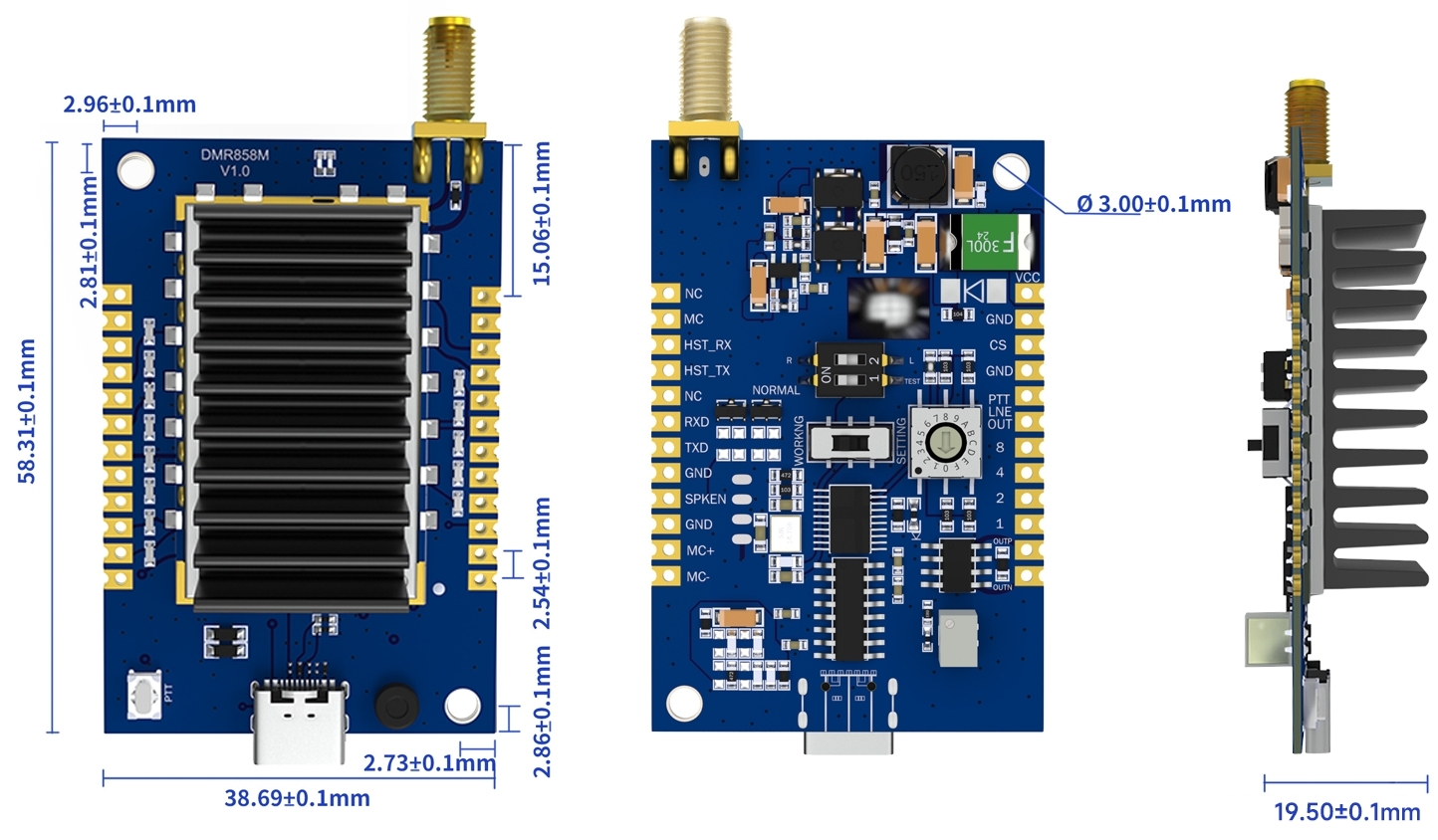

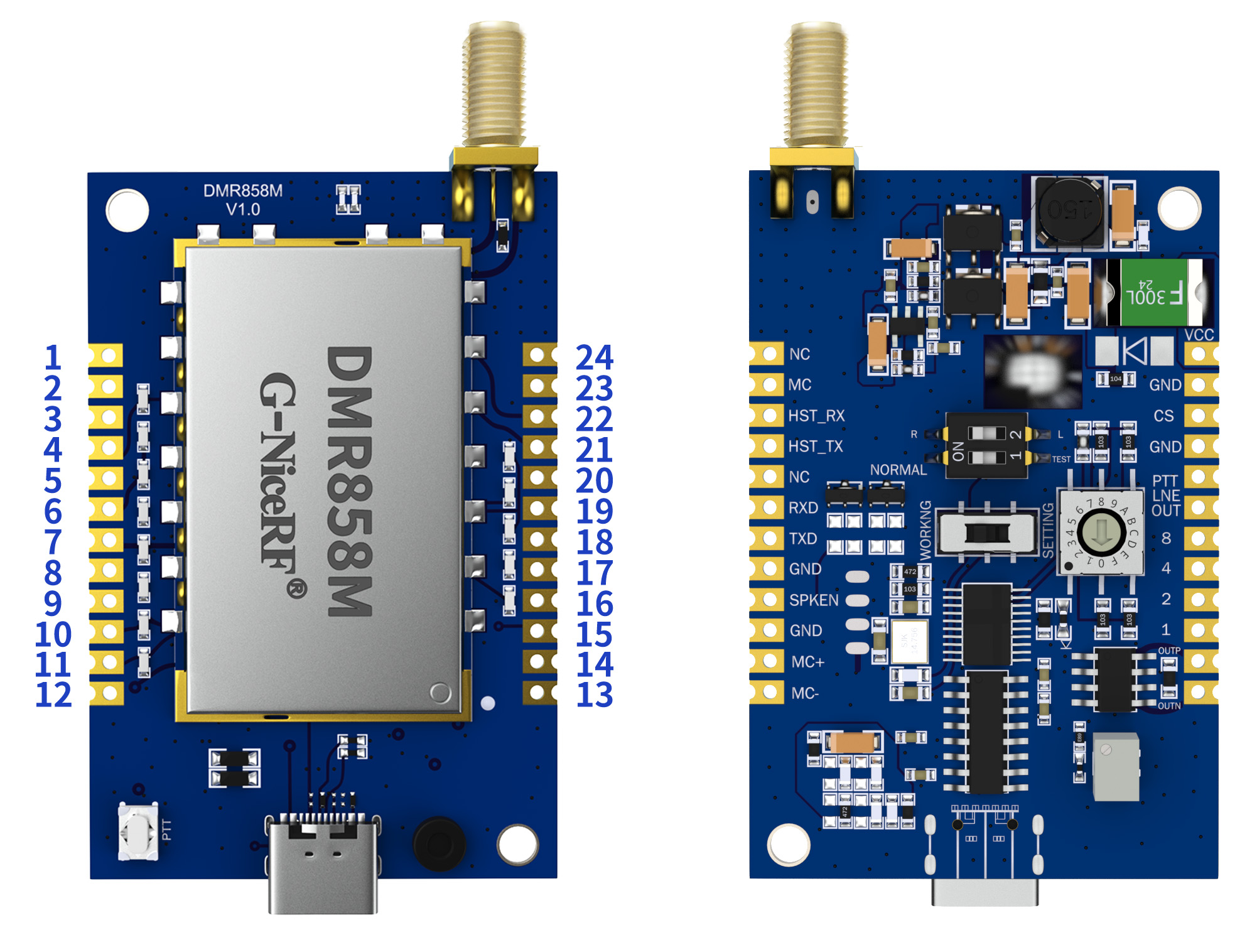

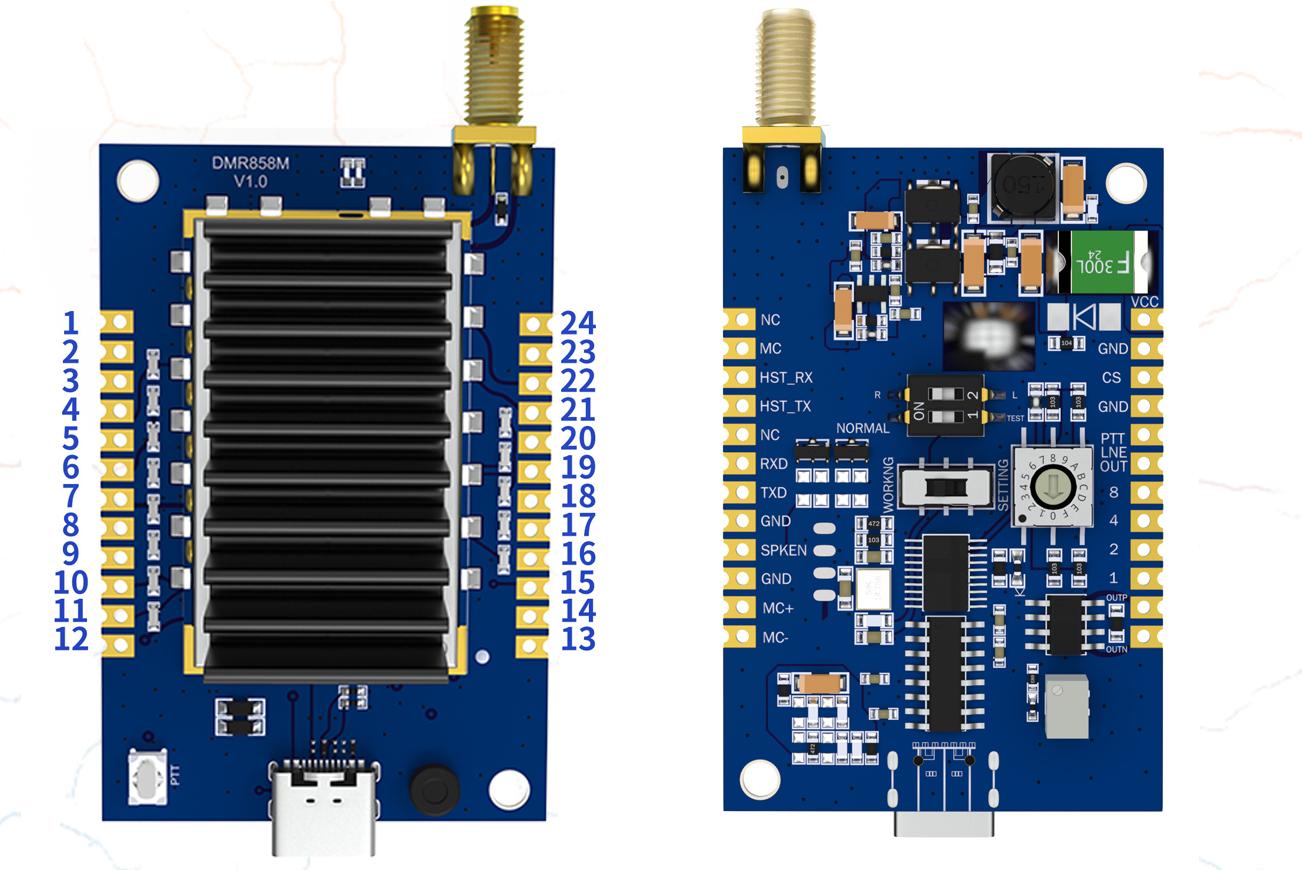

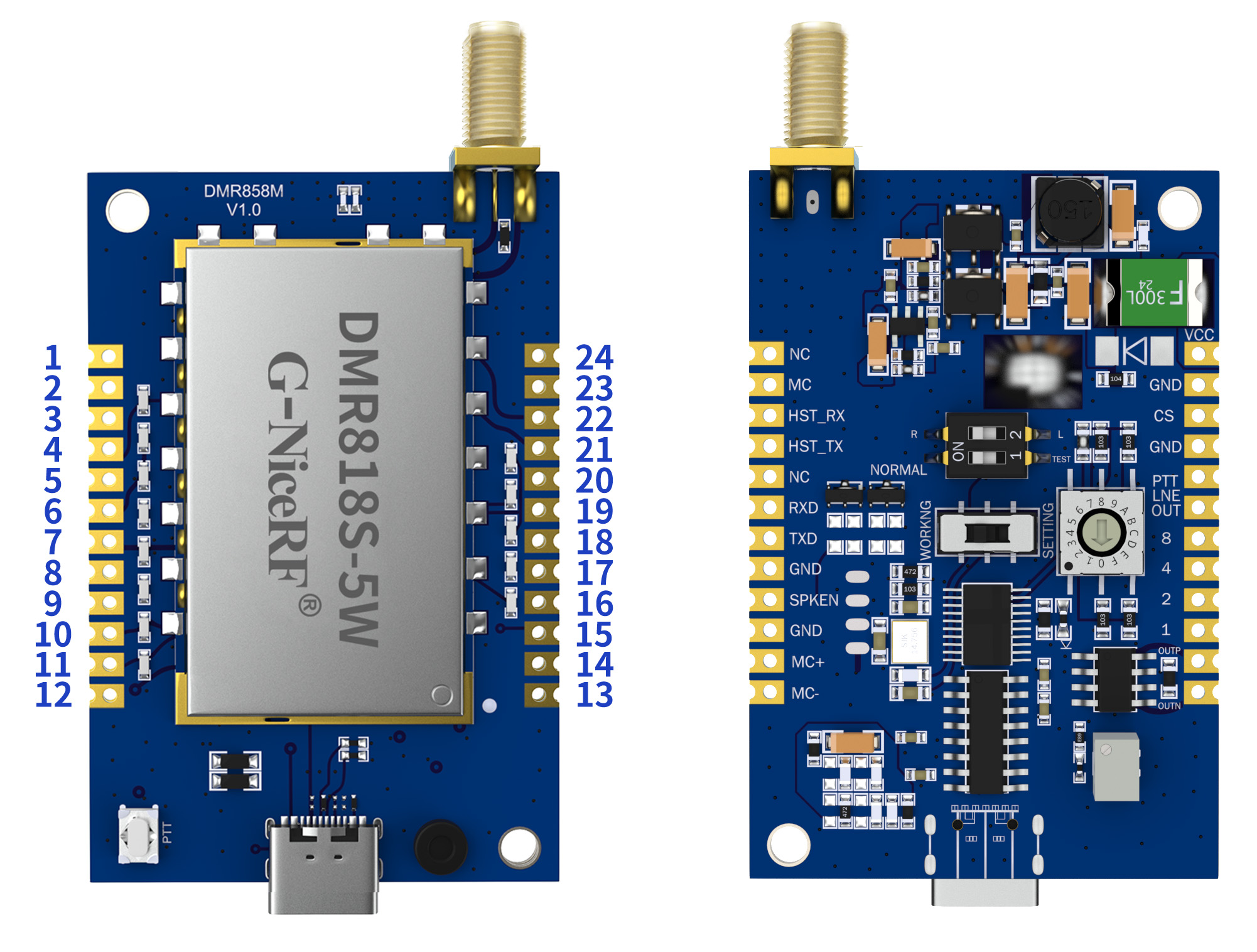

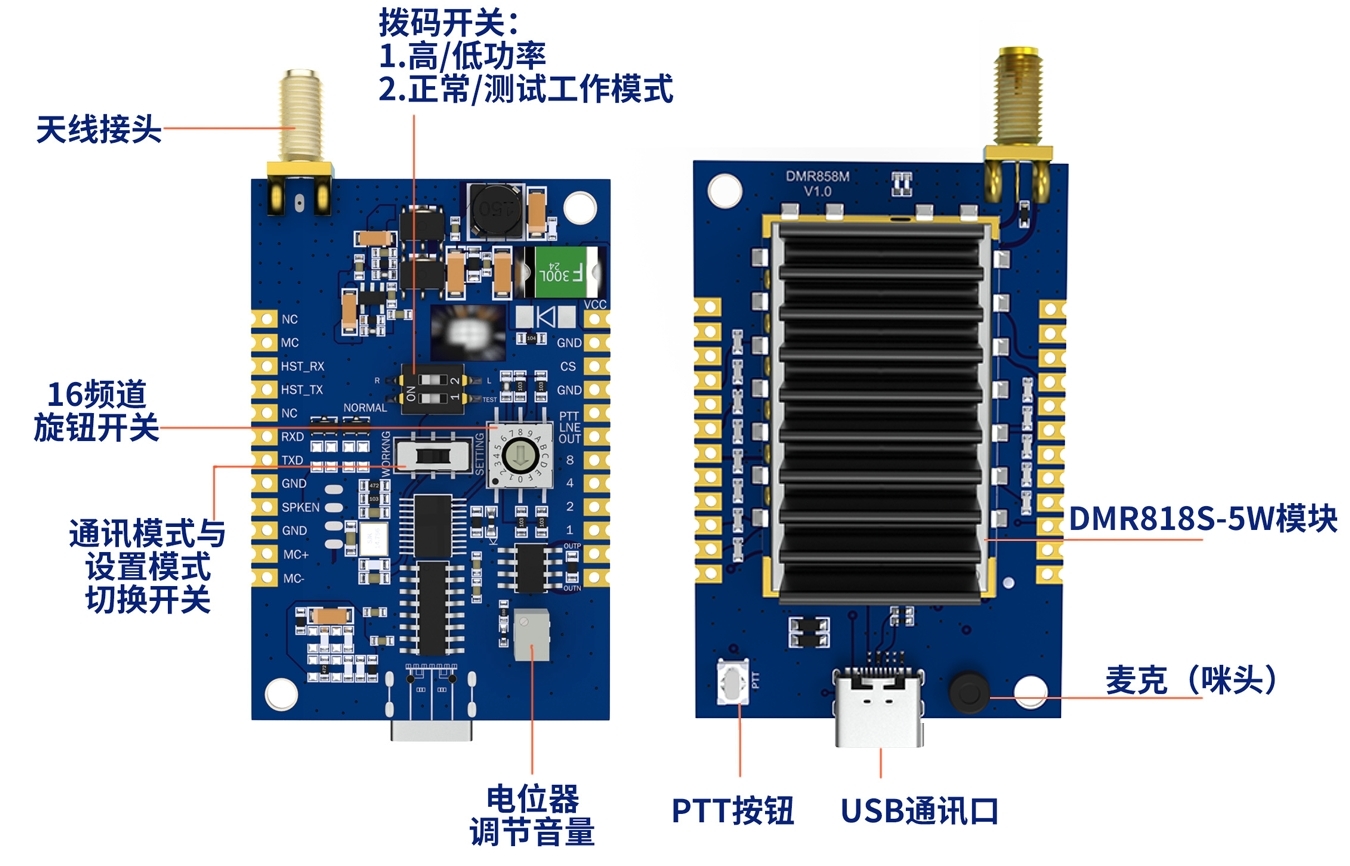

脚位编号

引脚定义

描  述

1

VCC

电源正（电压可3.7-8.5V)

2,4,15,17

GND

地线

3

CS

模块休眠使能脚，“0”为休眠，“1”为工作状态

5

PTT

发射/接收控制脚，“0”为发射；“1”为接收，默认接收模式

6

LINE_OUT

音频输出

7

8

频率16通道8421编码，第8位，默认“1”输出

8

4

频率16通道8421编码，第4位，默认“1”输出

9

2

频率16通道8421编码，第2位，默认“1”输出

10

1

频率16通道8421编码，第1位，默认“1”输出

11

OUTP

音频输出脚，外接8欧2W喇叭或者4欧5W喇叭

12

OUTN

音频输出脚，外接8欧2W喇叭或者4欧5W喇叭

13

MIC-

外接咪头的负极

14

MIC+

外接咪头的正极（内部已提供偏压，不需要另外供电）

16

SPKEN

接收指示脚，正常低电平，收到信号后变成高电平。

18

TXD

串口发送数据口

19

RXD

串口接收数据口

20,23,24

NC

21

HST_TX

串口发送数据脚(升级程序用）

22

HST_RX

串口接收数据脚(升级程序用）
