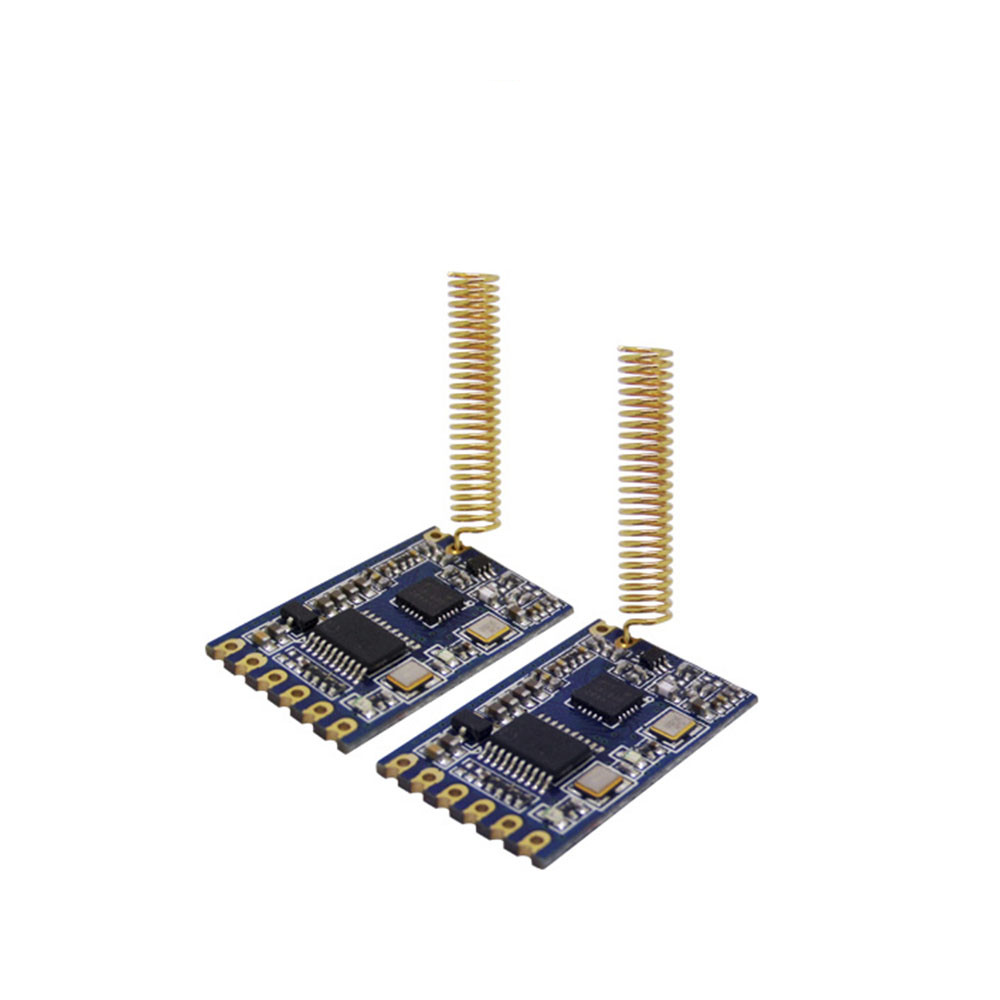

SV610:100mW TTL电平接口嵌入式无线数传模块

SV610是一款高集成的无线数传模块,它提供了标准的 TTL 电平串口供客户设备对接。内部集成了美国 Silicon Lab 高性能的射频芯片。其极低的接收灵敏度以及100mW 的输出功率得以保证模块通讯性能。模块同时提供了多频段信道以及网络 ID 来降低传输过程中的无线干扰。用户可通过我司提供的 PC 软件或发送相应的串口指令来读取或修改模块的内部参数。小巧的体积和便捷的设置使之在工业控制上得到了非常广泛的应用。
SV610 严格使用无铅工艺生产和测试,符合 RoHS、Reach 的标准。

联系我们

分享产品:

规格书&附件下载

产品规格书:SV610-100mw嵌入式小体积无线数传模块V4.1.pdf

其它附件:NiceRF_SV.rar

其它附件:serial assistant.rar

其它附件:Serial debugging assistant 1.3.rar

其它附件:USB_PC Drive.rar

性能参数
特点&应用
典型应用电路
引脚定义
机械尺寸(单位:mm)

注:模块内部经过3.3V LDO稳压。CS脚和SET脚控制是3.3V电平。如若是TTL电平的模块,那串口TXD和RXD脚输出和输入都是支持3.3V电平。

参 数 最 小 典 型 最 大 单 位 条 件
运 行 条 件
工作电压范围 3.3 5.0 7.0 V
工作温度范围 -40 25 +85
电 流 消 耗
接收电流   25   mA
发射电流   95   mA @20dBm
休眠电流   ≤5   uA
射 频 参 数
频率范围 (不同规格) 414.92 433.92 453.92 MHz @433MHz
470.92 470.92 509.92 MHz @470MHz
849.92 868.92 888.92 MHz @868MHz
895.92 914.92 934.92 MHz @915MHz
调制速率 1.2 9.6 115.2 Kbps GFSK
发射功率范围 -1 / +20 dBm 软件可配置
接收灵敏度   -121   dBm @1.2Kbps

产品特点

  • 空旷传输距离可达 1400 米 @1.2K 速率时
  • 工作频段:433/470/868/915 MHz 可选
  • 通讯频道:40 个
  • 4 字节网络 ID
  • 串口参数设置多样化
  • GFSK 调制模式
  • RSSI 场强信号可监测
  • TTL 电平接口
  • 天线自动匹配及双向开关控制
  • 灵敏度:-121 dBm
  • 最大输出功率:100 mW (+20 dBm)
  • 工作电压范围:3.3 ~ 7.0 V
  • 工作温度范围:-40 ~ +85 °C
  • 重量:2.0g

应用领域

  • 无线遥控遥测
  • 远程抄表
  • 安防系统
  • 工业数据采集
  • 家庭自动化遥测
  • 无线数据通信
  • 门禁系统
  • 机器人控制

无线数传模块SV610的典型应用电路

无线数传模块SV610的引脚定义

脚位编号 引脚定义 描述
1 VCC 接电源正极(典型值5V)
2 GND 接电源地
3 TXD 串口通讯数据发射
4 RXD 串口通讯数据接收
5 SET 配置参数使能(低电平使能参数配置,默认高电平输出)
6 CS 模块使能(低电平休眠,电流小于5uA,默认高电平输出)
7 GND 天线地
8 ANT 接天线(50欧姆的铜轴天线)

无线数传模块SV610的机械尺寸
