SV6500：5W大功率远距离多频段可选无线数传电台

SV6500是一款超远距离的无线数传电台，高效的接收灵敏度,再加上业界领先的5W的超大输出功率保证扩大范围和提高链路性能。模块提供了多频段多信道以及网络ID来降低传输过程中的干扰以提高传输性能。用户可以通过PC软件或在线修改设置串口以及RF的相关参数。
SV6500严格使用无铅工艺生产和测试，符合RoHS、Reach的标准。

联系我们

规格书&附件下载

产品规格书：SV6500-5W 大功率超远距离无线数传模块V5.3.pdf

其它附件：NiceRF_SV系列软件.rar

性能参数

特点&应用

典型应用电路

引脚定义

机械尺寸（单位：mm）

系列产品

参数	最小	典型	最大	单位	条件
运行条件
工作电压范围	9	12	30	V
工作温度范围	-40	25	+85	℃
电流消耗
接收电流		< 30		mA
发射电流		< 1.8		A	@37.0dBm
体眠电流		< 5		mA	@TTL电平
射频参数
频率范围（不同规格）	414.92	433.92	453.92	MHz	@433MHz
	470.92	489.92	509.92	MHz	@470MHz
	849.92	868.92	888.92	MHz	@868MHz
	895.92	914.92	934.92	MHz	@915MHz
调制速率	1.2	9.6	115.2	Kbps	GFSK
发射功率范围	30		37	dBm	软件可配置
接收灵敏度		-121		dBm	@1.2Kbps

产品特点

内置软件看门狗
内置硬件防死机自复位电路，抵抗外部强干扰信号
空旷传输距离可达8000米 @1.2K速率时
工作频段：433/470/868/915 MHz可选
通讯频道:40个
4字节网络ID
串口参数设置多样化
GFSK调制模式
RSSI场强信号可监测
TTL/RS232/RS485电平接口
天线自动匹配及双向开关控制
灵敏度: -121 dBm
最大输出功率：5W （+37 dBm）
工作电压范围：9 ~ 30.0 V
工作温度范围：-40 ~ +85 °C
重量：160 g

应用领域

无线遥控遥测
远程抄表
安防系统
工业数据采集
家庭自动化遥测
无线数据通信
门禁系统
机器人控制

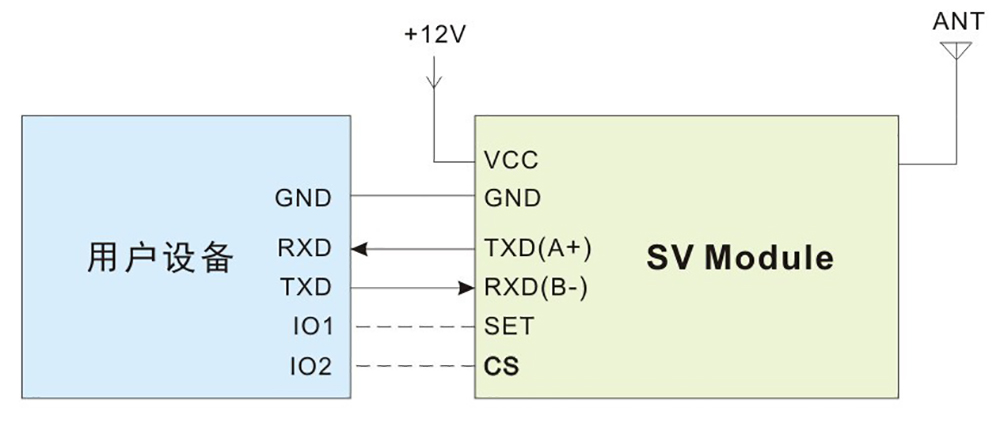

无线数传电台SV6500的典型应用电路

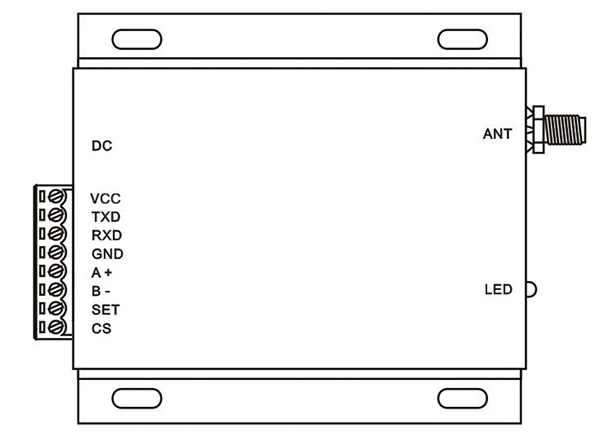

无线数传电台SV6500的引脚定义

脚位编号	引脚定义	描述
1	VCC	接电源正极
2	TXD	串口通讯数据发射
3	RXD	串口通讯数据接收
4	GND	接电源地
5	A +	串口通讯数据发射(485电平)
6	B -	串口通讯数据接收(485电平）
7	SET	配置参数使能（低电平使能参数配置，默认高电平输出）
8	CS/NC	默认版本的模块，此脚需要悬空（模块内置防死机自复位电路）注：客户可以定制休眠版本的程序（无自复位功能），低电平休眠，电流低于5uA，默认高电平输出

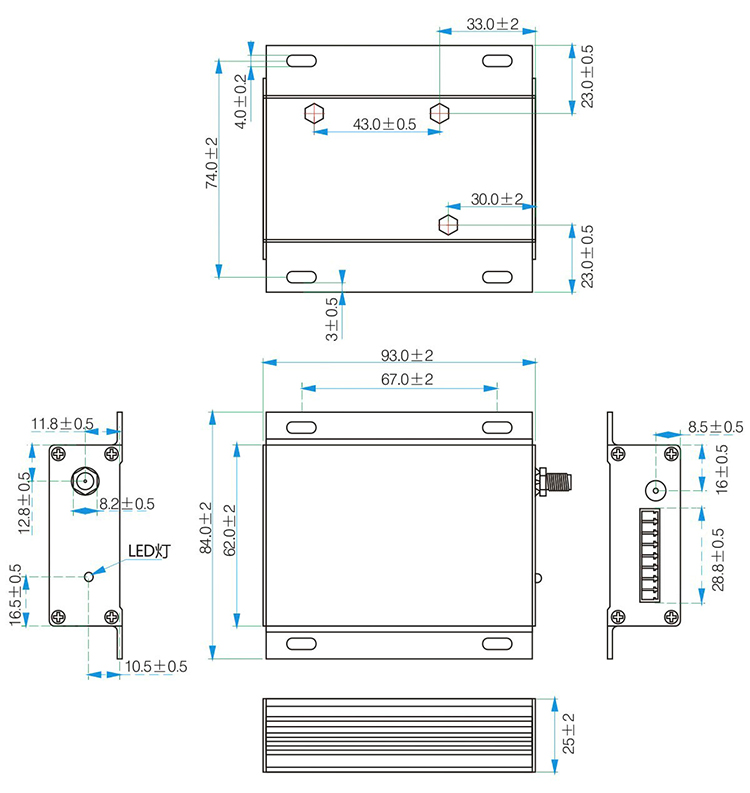

无线数传电台SV6500的机械尺寸

型号	认证	接口	功率	频率（MHz）	特点
SV610		TTL	100mW/20dBm	433/470 868/915	GFSK 40 Channel RSSI
SV610Pro		TTL	100mW/20dBm	433/470 868/915	GFSK 40 Channel RSSI
SV611		TTL/RS232/RS485	100mW/20dBm	433/470 868/915	GFSK 40 Channel RSSI
SV650-TF	CE	TTL/RS485	500mW/27dBm	433/470 868/915	GFSK 40 Channel RSSI
SV650		TTL/RS485	500mW/27dBm	433/470 868/915	GFSK 40 Channel RSSI
SV651		TTL/RS232/RS485	500mW/27dBm	433/470 868/915	GFSK 40 Channel RSSI
SV652		TTL/RS232/RS485	500mW/27dBm	433/470 868/915	GFSK 40 Channel RSSI
SV653		USB	500mW/27dBm	433/470 868/915	GFSK 40 Channel RSSI
SV654		RS232-DB9 connector	500mW/27dBm	433/470 868/915	GFSK 40 Channel RSSI
SV6202		TTL/RS232/RS485	2W/33dBm	433/470 868/915	GFSK 40 Channel RSSI
SV6300		TTL/RS232/RS485	3W	433/470	GFSK 40 Channel RSSI
SV6500		TTL/RS232/RS485	5W/37dBm	433/470 868/915	GFSK 40 Channel RSSI
SV6500Pro		TTL/RS232/RS485	5W/37dBm	433/470 868/915	GFSK 40 Channel RSSI
SV-Mesh Series		TTL/RS232/RS485	100mW-5W	433/470 868/915	GFSK 40 Channel RSSI
LoRa Star 系列		TTL/RS232/RS485	100mW-5W	433/470 868/915	星型组网
LoRa600Pro		TTL	100mW/20dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa610Pro	KC/ANATEL	TTL	100mW/20dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa611Pro	KC	TTL/RS232/RS485	100mW/20dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa611DZ		TTL/RS232/RS485	100mW/20dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa610II		TTL	160mW/22dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa611II		TTL	160mW/22dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa611II-DZ		TTL	160mW/22dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa6100DZ		TTL/RS232/RS485	1W/30dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa6100Pro		TTL/RS232/RS485	1W/30dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa6102Pro		TTL/RS232/RS485	1W/30dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa6103Pro		USB	1W/30dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa6100II-1W		TTL	1W/30dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa6100II-2W		TTL	2W/33dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa6200II		TTL/RS232/RS485	2W/33dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa6200Pro		TTL/RS232/RS485	2W/33dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa6500II		TTL/RS232/RS485	5W/37dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa6500Pro		TTL/RS232/RS485	5W/37dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa6100Pro-mini		TTL/RS485	1W/31dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRaP30Pro		TTL/RS232/RS485	30W	433	MESH,LBT,AES128,RSSI
