LoRa610II： LoRa 低功耗无线数传模块 160mW 支持MESH自组网

LoRa610II是思为无线推出的一款小电流的LoRa无线数传模块。模块内置硬件防死机自复位电路，抵抗外部强干扰信号。
LoRa610II模块设计为160mW的输出功率，嵌入式小体积的设计，在无线远程传输控制等行业得以广泛地应用。
LoRa610II模块支持AES128数据加密方式，LBT（Listen Before Talk）功能可选，MESH模式下节点/路由/节点+路由可选。
LoRa610II产品严格使用无铅工艺生产和测试，均符合RoHS和Reach的标准。

联系我们

规格书&附件下载

产品规格书：LoRa610II 160mw 串口LoRa无线组网模块V1.5.pdf

封装尺寸：LoRa610II package.rar

PC软件：LORAII_V10.rar

PC软件：LORAII_V20.rar

认证报告：SZ22120189R01_NiceRF _LORA610II_ROHS.pdf

其它附件：USB_PC驱动.rar

其它附件：串口小助手.rar

性能参数

特点&应用

典型应用电路

引脚定义

机械尺寸

系列产品

参数	最小	典型	最大	单位	条件
运行条件
工作电压范围	1.8	3.3	3.7	V
工作温度范围	-40	25	+85	℃
电流消耗
接收电流		< 8		mA	TTL电平
发射电流		< 110		mA
休眠电流		< 5		uA
射频参数
频率范围（不同规格）	414.92	433.92	453.92	MHz	@433MHz
	470.92	489.92	509.92	MHz	@470MHz
	849.92	868.92	888.92	MHz	@868MHz
	895.92	914.92	934.92	MHz	@915MHz
调制速率	1312		62500	bps	@LoRa
发射功率范围	1		+22	dBm	软件7级可调
接收灵敏度		-129		dBm	@1.3Kbps

注：如需要更低的休眠功耗，可联系我司更改为休眠电流为15uA版本

产品特点

AES128数据加密方式
无盲区无距离限制，单个模块空旷传输距离5Km @低速率
工作频段：433/470/868/915 MHz可选
同频段下通讯信道40个
串口参数设置多样化
工作电压范围：1.8 ~ 3.7 V
LBT（Listen Before Talk）功能可选
MESH模式下节点/路由/节点+路由可选
内置硬件复位保护电路
LORA调制模式,TTL电平
灵敏度: -129 dBm @1.3Kbps
最大输出功率：160 mW （+20 dBm）
工作温度范围：-40 ~ +85 °C
MESH模式下跳数可选
CRC校验可选

应用领域

无线遥控
远程抄表
工业数据采集
家庭自动化遥测
无线数据通信
门禁系统

LoRa无线数传模块LoRa610II的典型应用电路

LoRa无线数传模块LoRa610II的引脚

脚位编号	引脚定义	描述
1	VCC	接电源正极（外接1.8-3.7V)
2	GND	接电源地
3	TXD	串口通讯数据发射
4	RXD	串口通讯数据接收
5	SET	配置参数使能（低电平使能参数配置，默认高电平输出）
6	CS	休眠电流<5uA，CS拉低时正常通讯，拉高或悬空休眠。
7	TXLED	外接发射指示灯，高电平点亮
8	RXLED	外接接收指示灯，高电平点亮
9	ANT	射频信号输出，接50欧天线
10	GND	天线地

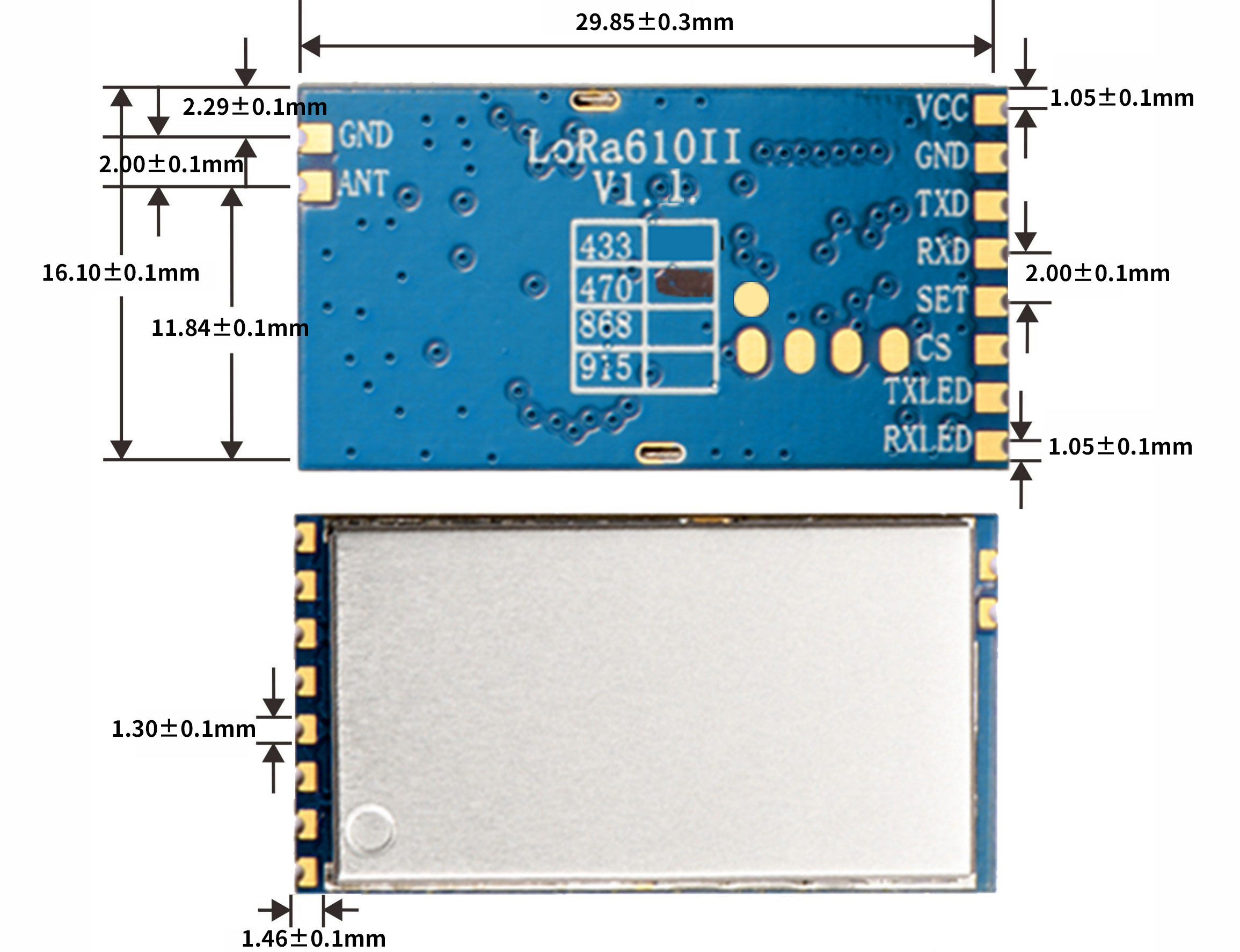

lora610II模块尺寸

型号	认证	接口	功率	频率（MHz）	特点
LoRa Star 系列		TTL/RS232/RS485	100mW-5W	433/470 868/915	星型组网
LoRa600Pro		TTL	100mW/20dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa610Pro	KC/ANATEL	TTL	100mW/20dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa611Pro	KC	TTL/RS232/RS485	100mW/20dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa611DZ		TTL/RS232/RS485	100mW/20dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa610II		TTL	160mW/22dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa611II		TTL	160mW/22dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa611II-DZ		TTL	160mW/22dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa6100DZ		TTL/RS232/RS485	1W/30dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa6100Pro		TTL/RS232/RS485	1W/30dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa6102Pro		TTL/RS232/RS485	1W/30dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa6103Pro		USB	1W/30dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa6100II-1W		TTL	1W/30dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa6100II-2W		TTL	2W/33dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa6200II		TTL/RS232/RS485	2W/33dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa6200Pro		TTL/RS232/RS485	2W/33dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa6500II		TTL/RS232/RS485	5W/37dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa6500Pro		TTL/RS232/RS485	5W/37dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa6100Pro-mini		TTL/RS485	1W/31dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRaP30Pro		TTL/RS232/RS485	30W	433	MESH,LBT,AES128,RSSI
SV610		TTL	100mW/20dBm	433/470 868/915	GFSK 40 Channel RSSI
SV610Pro		TTL	100mW/20dBm	433/470 868/915	GFSK 40 Channel RSSI
SV611		TTL/RS232/RS485	100mW/20dBm	433/470 868/915	GFSK 40 Channel RSSI
SV650-TF	CE	TTL/RS485	500mW/27dBm	433/470 868/915	GFSK 40 Channel RSSI
SV650		TTL/RS485	500mW/27dBm	433/470 868/915	GFSK 40 Channel RSSI
SV651		TTL/RS232/RS485	500mW/27dBm	433/470 868/915	GFSK 40 Channel RSSI
SV652		TTL/RS232/RS485	500mW/27dBm	433/470 868/915	GFSK 40 Channel RSSI
SV653		USB	500mW/27dBm	433/470 868/915	GFSK 40 Channel RSSI
SV654		RS232-DB9 connector	500mW/27dBm	433/470 868/915	GFSK 40 Channel RSSI
SV6202		TTL/RS232/RS485	2W/33dBm	433/470 868/915	GFSK 40 Channel RSSI
SV6300		TTL/RS232/RS485	3W	433/470	GFSK 40 Channel RSSI
SV6500		TTL/RS232/RS485	5W/37dBm	433/470 868/915	GFSK 40 Channel RSSI
SV6500Pro		TTL/RS232/RS485	5W/37dBm	433/470 868/915	GFSK 40 Channel RSSI
SV-Mesh Series		TTL/RS232/RS485	100mW-5W	433/470 868/915	GFSK 40 Channel RSSI
