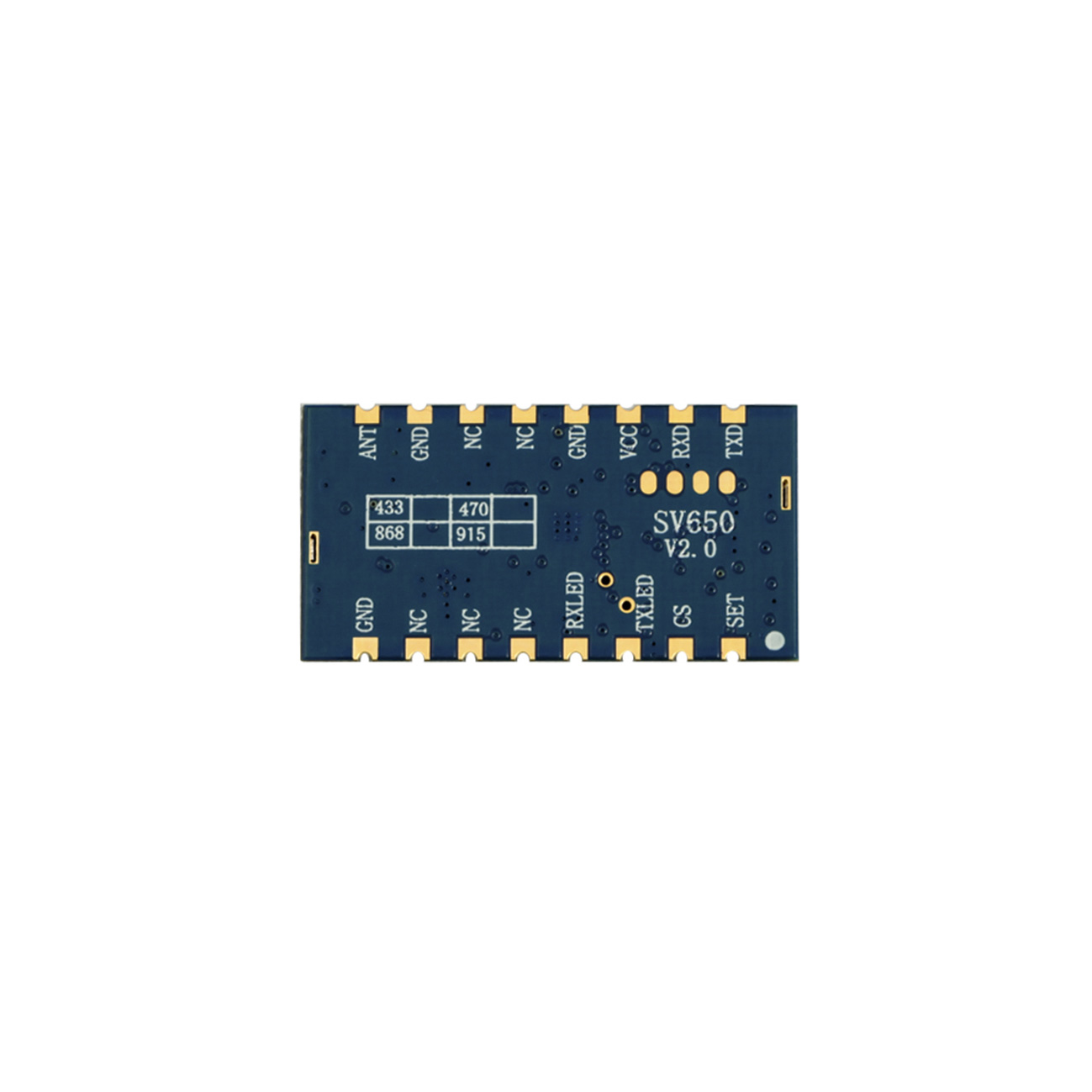

SV650:500mW 小体积嵌入式无线透传模块

SV650是一款嵌入式超小体积的大功率高集成无线透传模块,采用高性能的Silicon Lab射频芯片。极低的接收灵敏度再加上业界领先的500mW输出功率保证扩大范围和提高链路性能。模块提供了多频段多信道以及网络ID来降低传输过程中的干扰以提高传输性能。用户可以通过PC软件或通过相连的设备在线设置修改串口以及RF的相关参数。
SV650严格使用无铅工艺生产和测试,符合RoHS、Reach的标准。

联系我们

分享产品:

规格书&附件下载

产品规格书:SV650-500mW 小体积嵌入式无线数传模块 V5.0.pdf

封装尺寸:SV650 Lora610 package 2018.rar

其它附件:NiceRF_SV.rar

其它附件:serial assistant.rar

其它附件:USB_PC Drive.rar

其它附件:Serial debugging assistant 1.3.rar

性能参数
特点&应用
典型应用电路
引脚定义
机械尺寸(单位:mm)
参 数 最 小 典 型 最 大 单 位 条 件
运 行 条 件
工作电压范围 3.3 5.0 6.5 V
工作温度范围 -40 25 +85
电 流 消 耗
接收电流   25   mA TTL电平
  34   mA 485电平
发射电流   350   mA @27dBm
体眠电流   <5   uA TTL电平
射 频 参 数

频率范围 (不同规格)

414.92 433.92 453.92 MHz @433MHz
470.92 470.92 509.92 MHz @470MHz
849.92 868.92 888.92 MHz @868MHz
895.92 914.92 934.92 MHz @915MHz
调制速率 1.2 9.6 115.2 Kbps GFSK
发射功率范围 20 / +27 dBm 软件可配置
接收灵敏度   -121   dBm @1.2Kbps

产品特点

  • 空旷传输距离可达2800米 @1.2Kbps速率时
  • 工作频段:433/470/868/915 MHz可选
  • 通讯频道: 40个
  • 4字节网络ID
  • 串口参数设置多样化
  • GFSK调制模式
  • RSSI场强信号可监测
  • TTL/RS485电平接口
  • 天线自动匹配及双向开关控制
  • 灵敏度;  -121 dBm
  • 最大输出功率:500 mW (+27dBm)
  • 工作电压范围:3.3~ 6.5 V
  • 工作温度范围:-40 ~ +85 °C
  • 重量:4.0 g

应用领域

  • 无线遥控遥测
  • 远程抄表
  • 安防系统
  • 工业数据采集
  • 家庭自动化遥测
  • 无线数据通信
  • 门禁系统
  • 机器人控制

无线透传模块SV650的典型应用电路

无线透传模块SV650的引脚定义

脚位编号 引脚定义 描述
1 SET 配置参数使能(低电平使能参数配置,默认高电平输出)
2 CS 模块使能(低电平休眠,电流小于5uA,默认高电平输出)
3 TXLED 发射指示灯输出脚(低电平有效)
4 RXLED 接收指示灯输出脚(低电平有效)
5、6、7、11、12 NC 悬空
8、10、13 GND 接电源地
9 ANT 射频信号输出,接50欧天线
14 VCC 接电源正极(典型值5V)
15 RXD/B 串口通讯数据接收(@485电平时接B输出)
16 TXD/A 串口通讯数据发射(@485电平时接A输出)

无线透传模块SV650的机械尺寸
