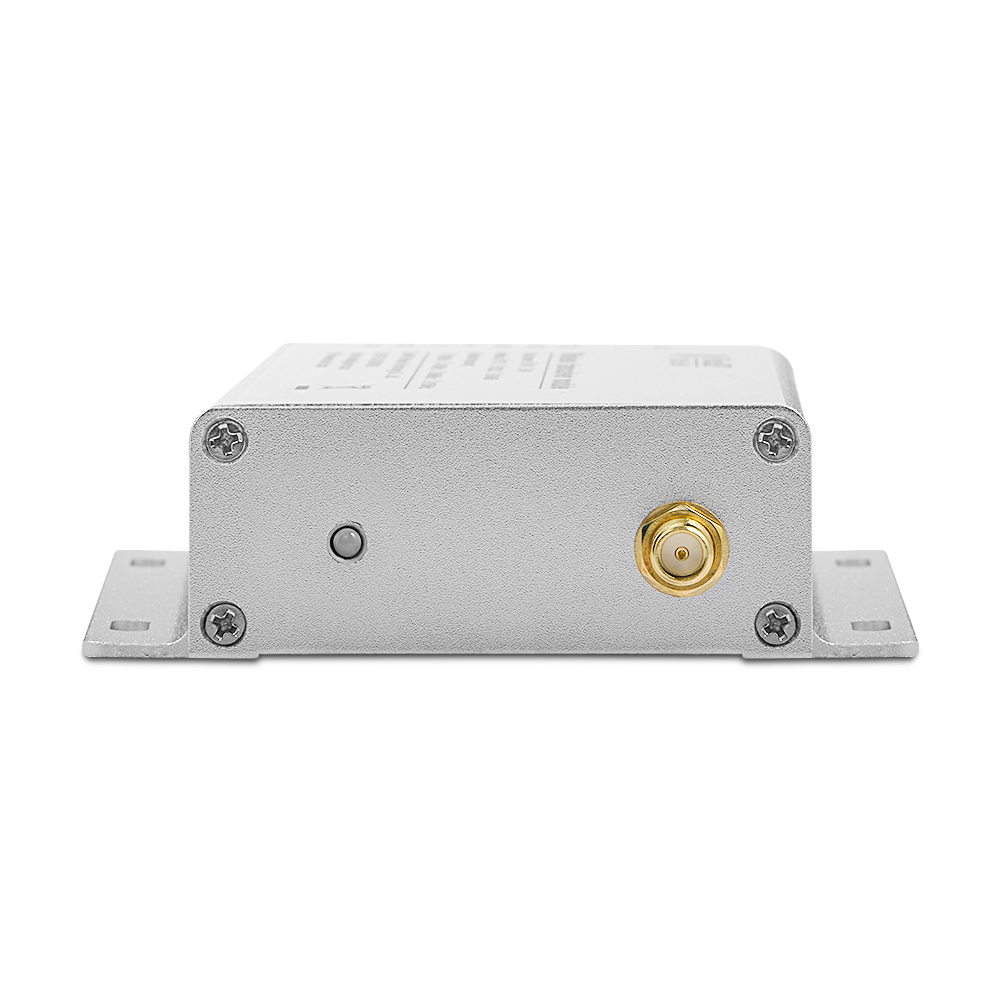

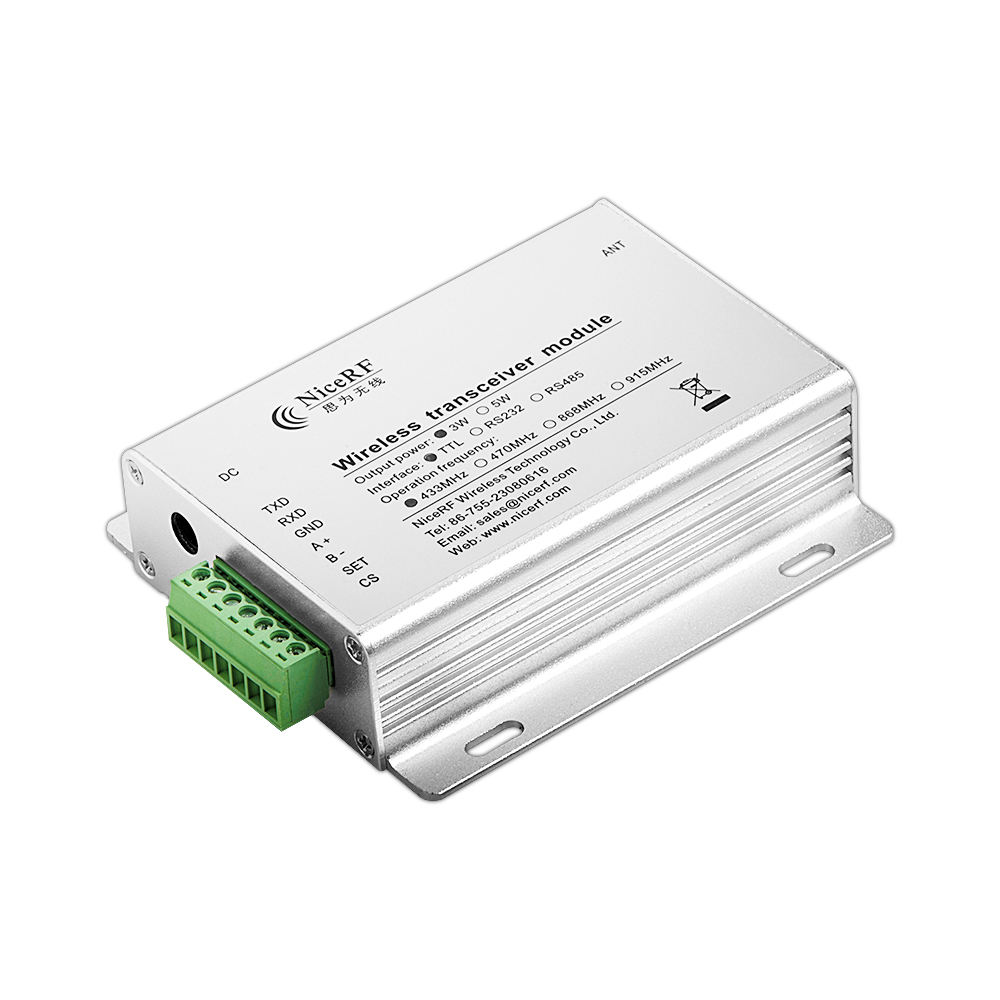

SV6300：无线数传电台 3W高灵敏度多电平接口 6km传输

SV6300是一款超远距离的无线数传电台，采用的是高性能的Silicon Lab射频芯片。高效的接收灵敏度,再加上业界领先的3 W的超大输出功率保证扩大范围和提高链路性能。模块提供了多频段多信道以及网络ID来降低传输过程中的干扰以提高传输性能。用户可以通过PC软件或在线修改设置串口以及RF的相关参数。

联系我们

规格书&附件下载

产品规格书：SV6300-3W大功率远距离无线数传模块 V5.1.pdf

其它附件：NiceRF_SV系列软件.rar

性能参数

特点&应用

典型应用电路

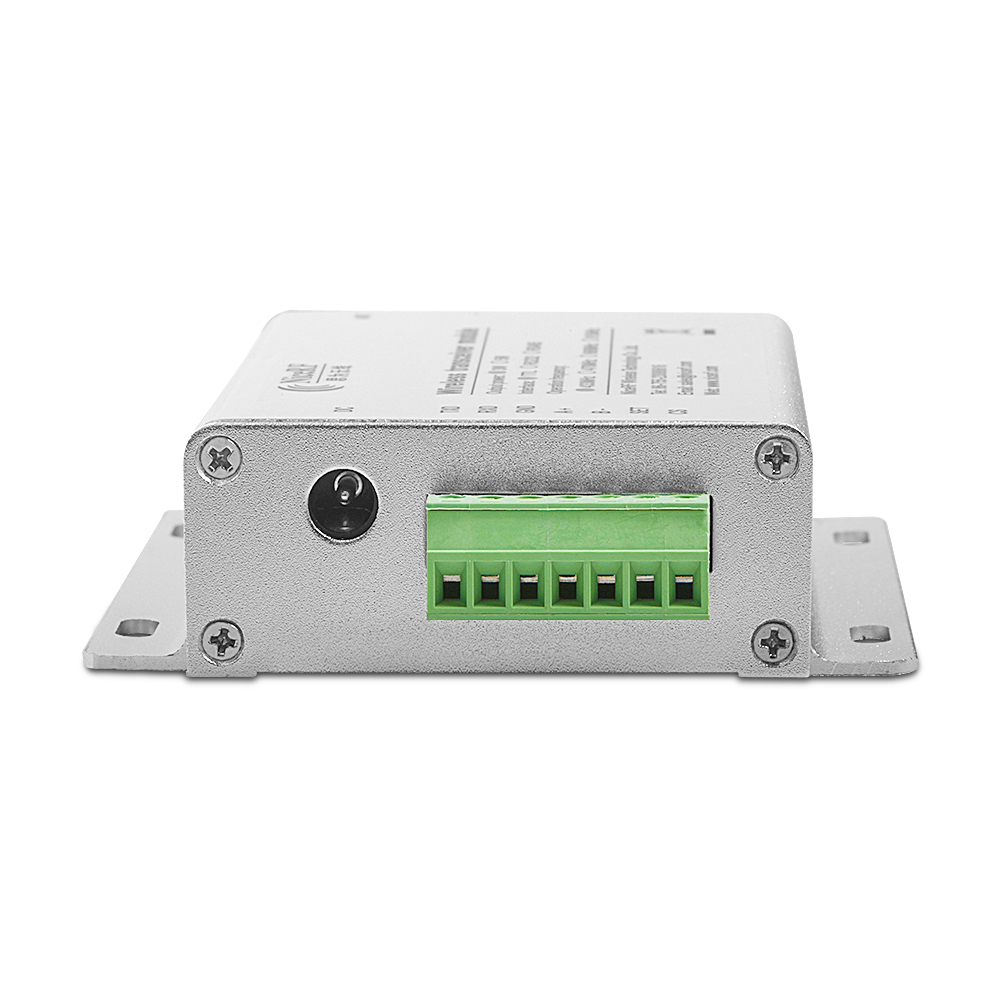

引脚定义

机械尺寸（单位：mm）

系列产品

参数	最小	典型	最大	单位	条件
运行条件
工作电压范围	9	12	18	V
工作温度范围	-40	25	+85	℃
电流消耗
接收电流		<30		mA
发射电流		<600		mA	@34.7dBm
体眠电流		＜5		uA	@ TTL电平
射频参数
频率范围（不同规格）	414.92	433.92	453.92	MHz	@433MHz
频率范围（不同规格）	470.92	489.92	509.92	MHz	@470MHz
调制速率	1.2	9.6	115.2	Kbps	GFSK
发射功率范围	15	/	+35	dBm	软件可配置
接收灵敏度		-121		dBm	@1.2Kbps

产品特点

空旷传输距离可达6000米 @1.2K速率时
工作频段: 433/470 MHz可选
通讯频道: 40个
4字节网络ID
串口参数设置多样化
GFSK调制模式
RSSI场强信号可监测
TTL/RS232/RS485电平接口
天线自动匹配及双向开关控制
灵敏度高达 -121 dBm
最大输出功率: 3W （+35 dBm）
工作电压范围: 9 ~ 18.0 V
工作温度范围: -40 ~ +85 °C
重量: 159 g

应用领域

无线遥控遥测
远程抄表
安防系统
工业数据采集
家庭自动化遥测
无线数据通信
门禁系统
机器人控制

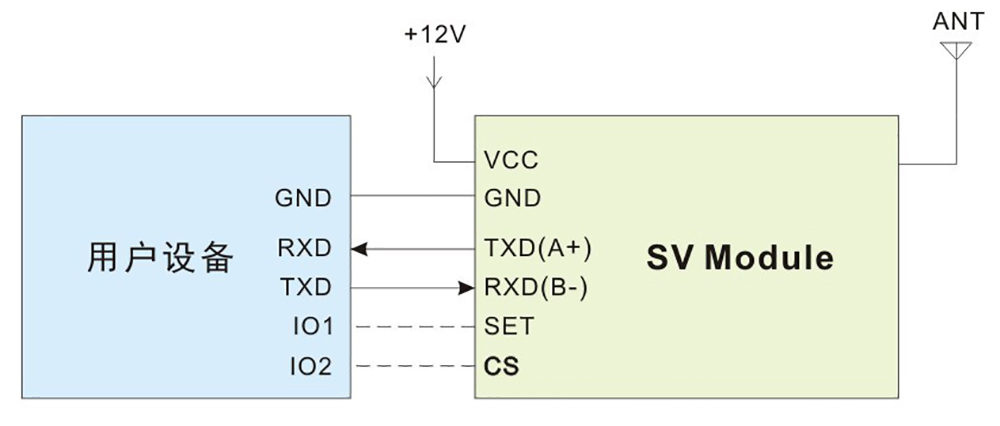

无线数传电台SV6300的典型应用电路

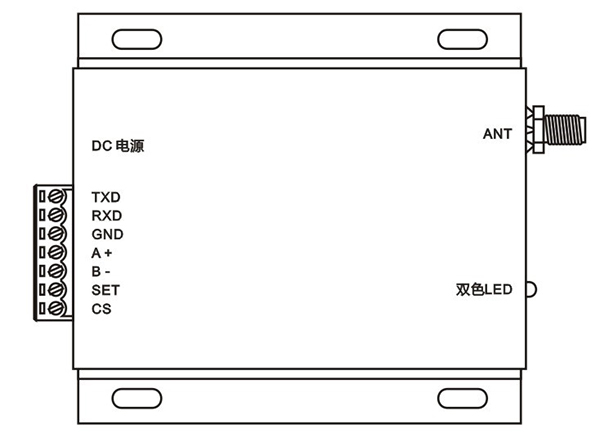

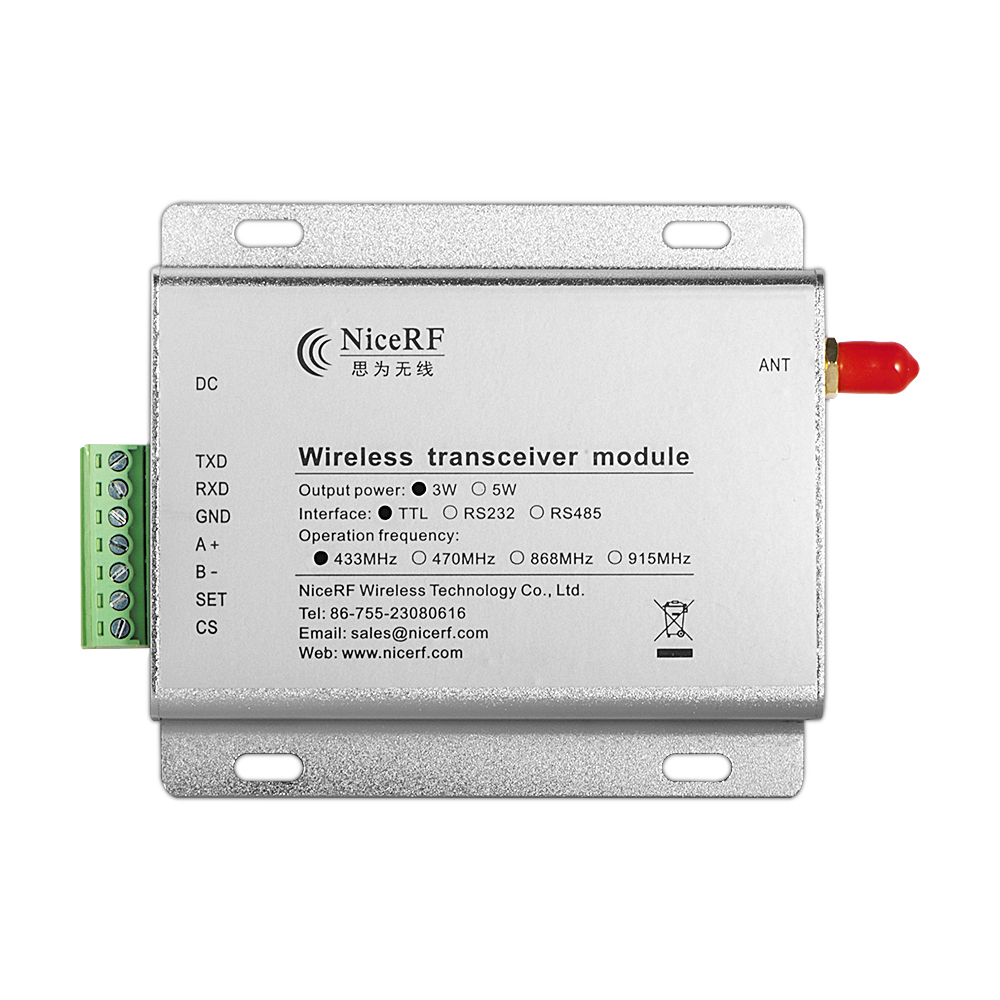

无线数传电台SV6300的引脚定义

脚位编号	引脚定义	描述
1	TXD	串口通讯数据发射
2	RXD	串口通讯数据接收
3	GND	接电源地
4	A +	串口通讯数据发射(485电平)
5	B -	串口通讯数据接收(485电平）
6	SET	配置参数使能（低电平使能参数配置，默认高电平输出）
7	CS	模块使能（低电平休眠,默认高电平输出）

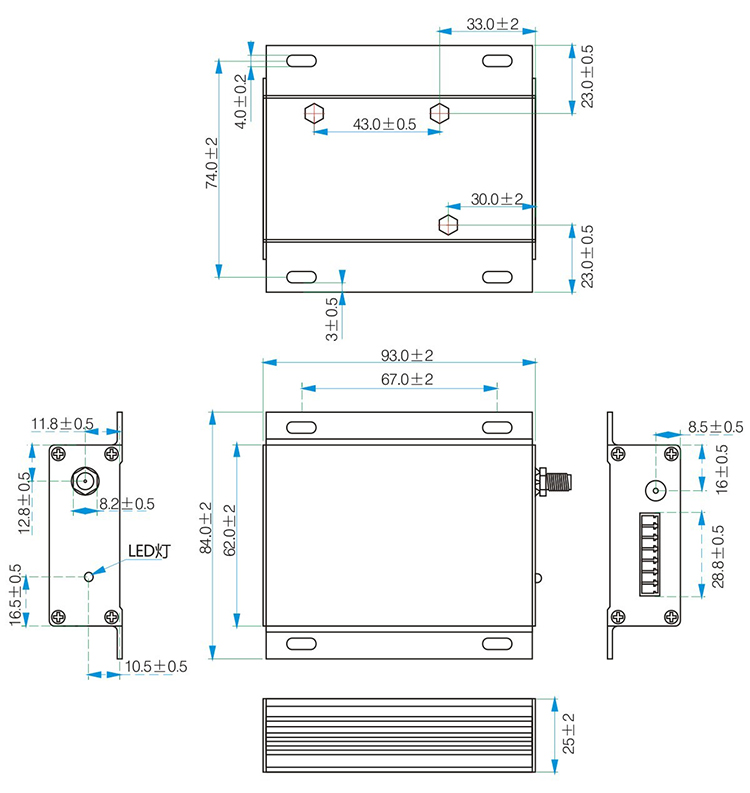

无线数传电台SV6300的机械尺寸

型号	认证	接口	功率	频率（MHz）	特点
SV610		TTL	100mW/20dBm	433/470 868/915	GFSK 40 Channel RSSI
SV610Pro		TTL	100mW/20dBm	433/470 868/915	GFSK 40 Channel RSSI
SV611		TTL/RS232/RS485	100mW/20dBm	433/470 868/915	GFSK 40 Channel RSSI
SV650-TF	CE	TTL/RS485	500mW/27dBm	433/470 868/915	GFSK 40 Channel RSSI
SV650		TTL/RS485	500mW/27dBm	433/470 868/915	GFSK 40 Channel RSSI
SV651		TTL/RS232/RS485	500mW/27dBm	433/470 868/915	GFSK 40 Channel RSSI
SV652		TTL/RS232/RS485	500mW/27dBm	433/470 868/915	GFSK 40 Channel RSSI
SV653		USB	500mW/27dBm	433/470 868/915	GFSK 40 Channel RSSI
SV654		RS232-DB9 connector	500mW/27dBm	433/470 868/915	GFSK 40 Channel RSSI
SV6202		TTL/RS232/RS485	2W/33dBm	433/470 868/915	GFSK 40 Channel RSSI
SV6300		TTL/RS232/RS485	3W	433/470	GFSK 40 Channel RSSI
SV6500		TTL/RS232/RS485	5W/37dBm	433/470 868/915	GFSK 40 Channel RSSI
SV6500Pro		TTL/RS232/RS485	5W/37dBm	433/470 868/915	GFSK 40 Channel RSSI
SV-Mesh Series		TTL/RS232/RS485	100mW-5W	433/470 868/915	GFSK 40 Channel RSSI
LoRa Star 系列		TTL/RS232/RS485	100mW-5W	433/470 868/915	星型组网
LoRa600Pro		TTL	100mW/20dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa610Pro	KC/ANATEL	TTL	100mW/20dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa611Pro	KC	TTL/RS232/RS485	100mW/20dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa611DZ		TTL/RS232/RS485	100mW/20dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa610II		TTL	160mW/22dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa611II		TTL	160mW/22dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa611II-DZ		TTL	160mW/22dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa6100DZ		TTL/RS232/RS485	1W/30dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa6100Pro		TTL/RS232/RS485	1W/30dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa6102Pro		TTL/RS232/RS485	1W/30dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa6103Pro		USB	1W/30dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa6100II-1W		TTL	1W/30dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa6100II-2W		TTL	2W/33dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa6200II		TTL/RS232/RS485	2W/33dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa6200Pro		TTL/RS232/RS485	2W/33dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa6500II		TTL/RS232/RS485	5W/37dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa6500Pro		TTL/RS232/RS485	5W/37dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa6100Pro-mini		TTL/RS485	1W/31dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRaP30Pro		TTL/RS232/RS485	30W	433	MESH,LBT,AES128,RSSI
