LoRa6100DZ：1W 嵌入式大功率抗干扰 MESH自组网 LoRa无线数传电台

LoRa6100DZ基于Semtech公司的 SX127X 芯片而研发的无线数传电台，采用了先进的LoRa扩频调制跳频技术，高效的接收灵敏度，使得其穿透能力和通信距离都远超当下通用的 FSK 和 GFSK 产品，并具有更强的抗干扰性。模块设计为1W/500mW 的输出功率，有 TTL/RS232/RS485三种电平可选，在无线远程传输控制等行业得以广泛地应用。

联系我们

规格书&附件下载

产品规格书：LoRa6100DZ 1W 串口Lora无线组网模块V1.3.pdf

PC软件：LORAPRO_V30.rar

其它附件：USB_PC驱动.rar

其它附件：串口小助手.rar

性能参数

特点&应用

典型应用电路

引脚定义

机械尺寸

系列产品

★注：模块内部经过3.3V LDO稳压。CS脚和SET脚控制是3.3V电平。TXD和RXD也是3.3V电平。

参数	最小	典型	最大	单位	条件
运行条件
工作电压范围	3.3	5.0	6.5	V
工作温度范围	-40	25	+85	℃
电流消耗
接收电流		< 16		mA	@5V,TTL电平
发射电流		< 600		mA	@5V,TTL电平
休眠电流		< 250		uA	@5V,TTL 电平可定制 <5 uA 版本
射频参数
频率范围（不同规格）	414.92	433.92	453.92	MHz	@433MHz
	470.92	489.92	509.92	MHz	@470MHz
	849.92	868.92	888.92	MHz	@868MHz
	895.92	914.92	934.92	MHz	@915MHz
调制速率	91	656	17353	bps	@LoRa
发射功率范围	+ 24	> 29.5	+ 31	dBm	@5V,@433MHz / 490MHz
发射功率范围	+ 21	> 27	+ 28.5	dBm	@5V,@868MHz / 915MHz
接收灵敏度		-139		dBm	@91bps

注：如需要更低的休眠功耗，可联系我司更改为休眠电流为15uA版本

产品特点

AES128数据加密方式
无盲区无距离限制，单个模块空旷传输距离8Km @低速率
工作频段：433/470/868/915 MHz可选
同频段下通讯信道40个
串口参数设置多样化
工作电压范围：3.3 ~ 6.5 V
LBT（Listen Before Talk）功能可选
MESH模式下节点/路由/节点+路由可选
内置硬件复位保护电路
LORA调制模式,TTL,RS232,RS485电平
灵敏度: -139 dBm
最大输出功率：500mW/1W （+30/+27dBm）
工作温度范围：-40 ~ +85 °C

应用领域

无线遥控
远程抄表
工业数据采集
家庭自动化遥测
无线数据通信
门禁系统

LoRa无线数传电台LoRa6100DZ的典型应用电路

LoRa无线数传电台LoRa6100DZ的引脚

脚位编号	引脚定义	描述
1	VCC	接电源正极（典型值5V）
2	GND	接电源地
3	TXD/A	串口通讯数据发射
4	RXD/B	串口通讯数据接收
5	SET	配置参数使能（低电平使能参数配置，默认高电平输出）
6	CS	模块使能（低电平休眠，默认高电平输出）

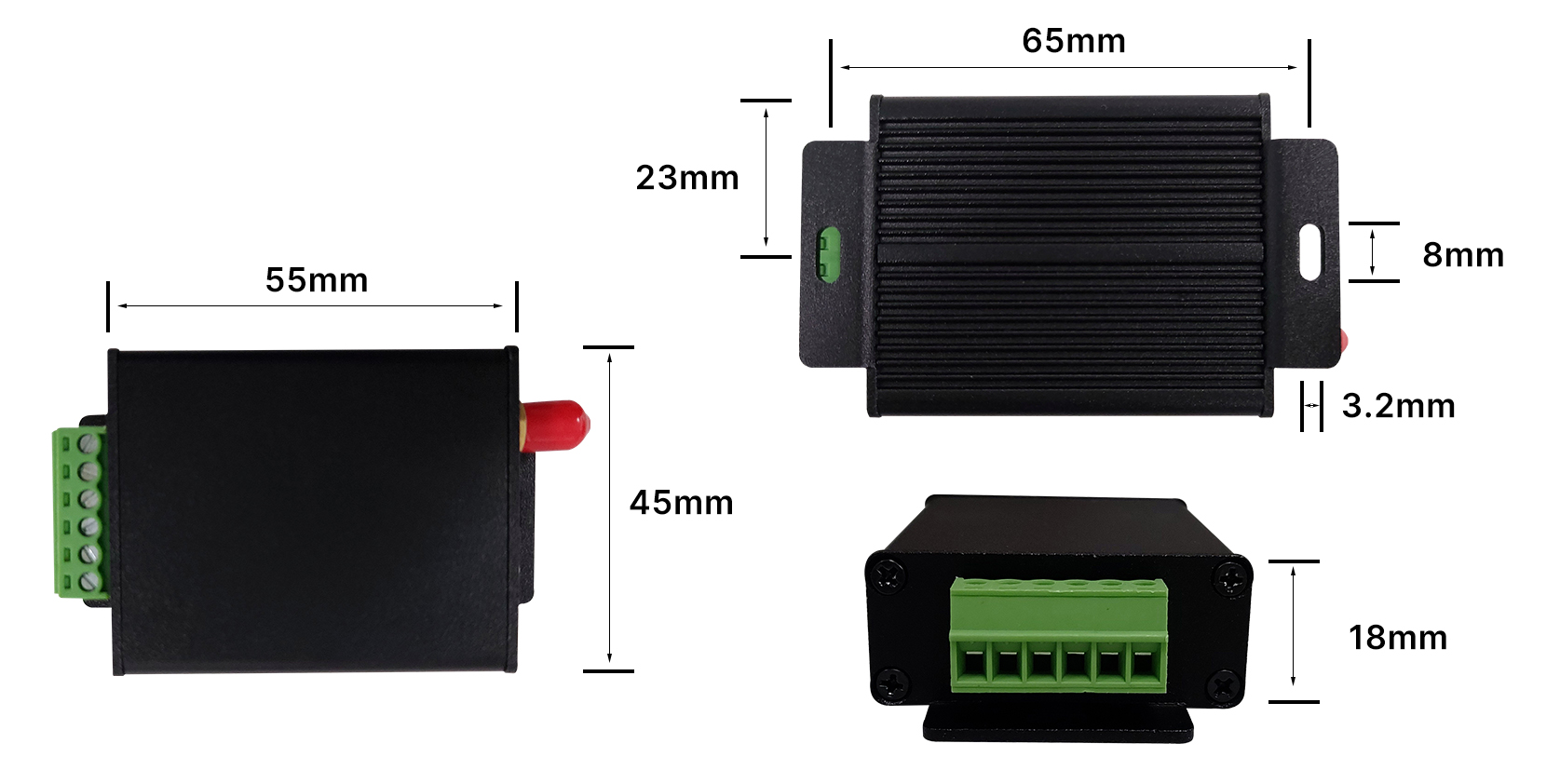

LoRa无线数传电台LoRa6100DZ的机械尺寸

型号	认证	接口	功率	频率（MHz）	特点
LoRa Star 系列		TTL/RS232/RS485	100mW-5W	433/470 868/915	星型组网
LoRa600Pro		TTL	100mW/20dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa610Pro	KC/ANATEL	TTL	100mW/20dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa611Pro	KC	TTL/RS232/RS485	100mW/20dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa611DZ		TTL/RS232/RS485	100mW/20dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa610II		TTL	160mW/22dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa611II		TTL	160mW/22dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa611II-DZ		TTL	160mW/22dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa6100DZ		TTL/RS232/RS485	1W/30dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa6100Pro		TTL/RS232/RS485	1W/30dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa6102Pro		TTL/RS232/RS485	1W/30dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa6103Pro		USB	1W/30dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa6100II-1W		TTL	1W/30dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa6100II-2W		TTL	2W/33dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa6200II		TTL/RS232/RS485	2W/33dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa6200Pro		TTL/RS232/RS485	2W/33dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa6500II		TTL/RS232/RS485	5W/37dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa6500Pro		TTL/RS232/RS485	5W/37dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa6100Pro-mini		TTL/RS485	1W/31dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRaP30Pro		TTL/RS232/RS485	30W	433	MESH,LBT,AES128,RSSI
SV610		TTL	100mW/20dBm	433/470 868/915	GFSK 40 Channel RSSI
SV610Pro		TTL	100mW/20dBm	433/470 868/915	GFSK 40 Channel RSSI
SV611		TTL/RS232/RS485	100mW/20dBm	433/470 868/915	GFSK 40 Channel RSSI
SV650-TF	CE	TTL/RS485	500mW/27dBm	433/470 868/915	GFSK 40 Channel RSSI
SV650		TTL/RS485	500mW/27dBm	433/470 868/915	GFSK 40 Channel RSSI
SV651		TTL/RS232/RS485	500mW/27dBm	433/470 868/915	GFSK 40 Channel RSSI
SV652		TTL/RS232/RS485	500mW/27dBm	433/470 868/915	GFSK 40 Channel RSSI
SV653		USB	500mW/27dBm	433/470 868/915	GFSK 40 Channel RSSI
SV654		RS232-DB9 connector	500mW/27dBm	433/470 868/915	GFSK 40 Channel RSSI
SV6202		TTL/RS232/RS485	2W/33dBm	433/470 868/915	GFSK 40 Channel RSSI
SV6300		TTL/RS232/RS485	3W	433/470	GFSK 40 Channel RSSI
SV6500		TTL/RS232/RS485	5W/37dBm	433/470 868/915	GFSK 40 Channel RSSI
SV6500Pro		TTL/RS232/RS485	5W/37dBm	433/470 868/915	GFSK 40 Channel RSSI
SV-Mesh Series		TTL/RS232/RS485	100mW-5W	433/470 868/915	GFSK 40 Channel RSSI
