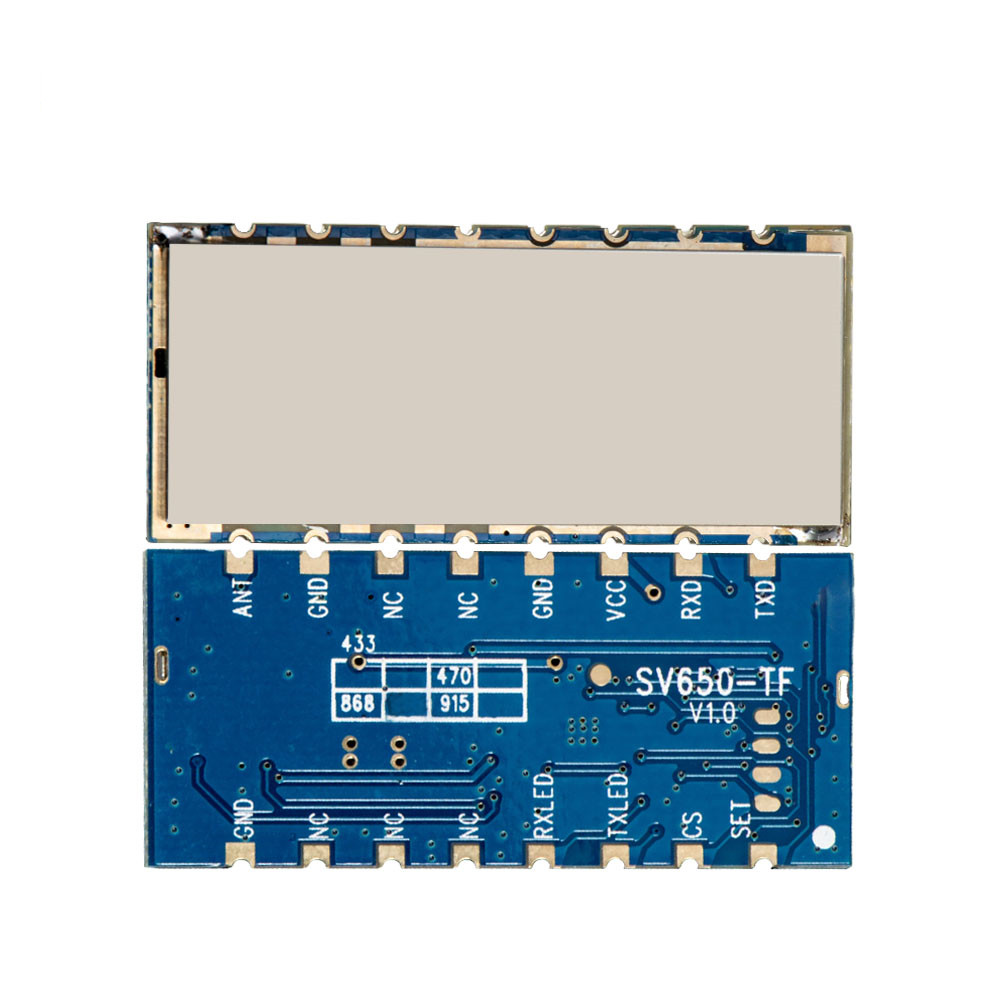

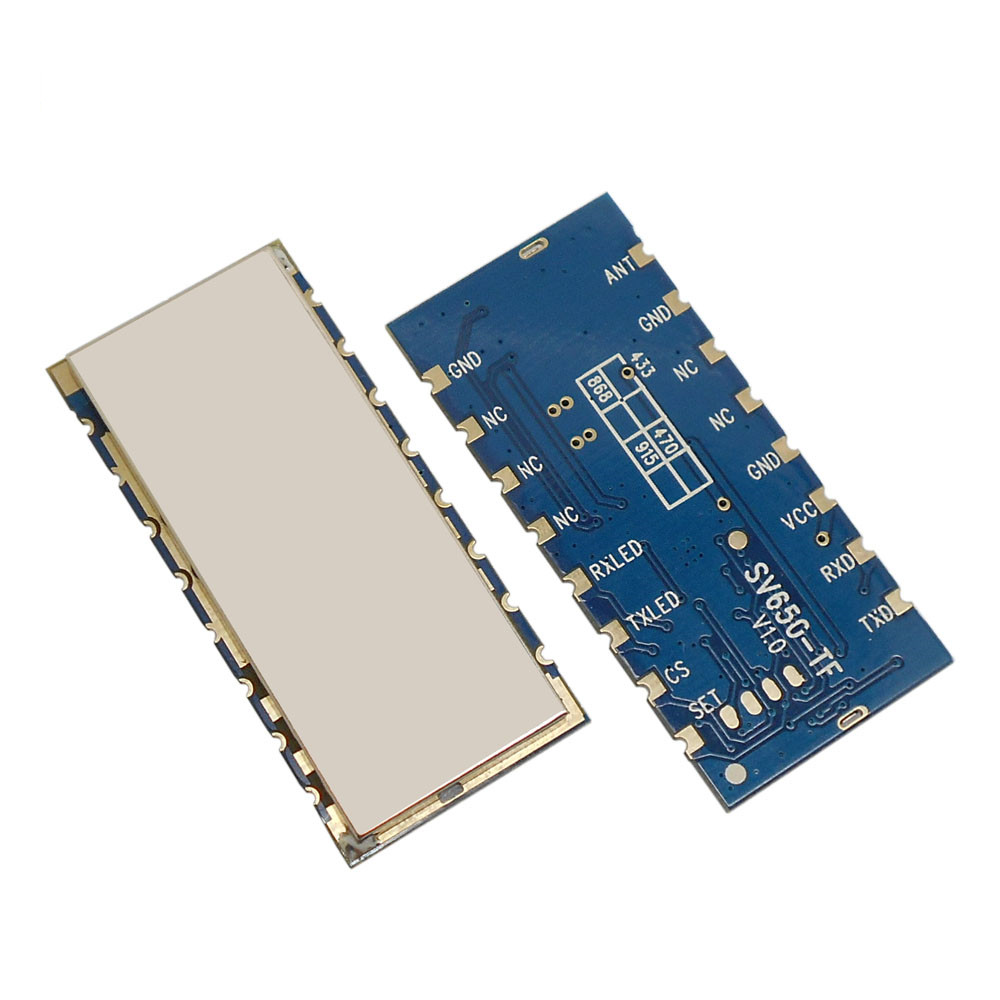

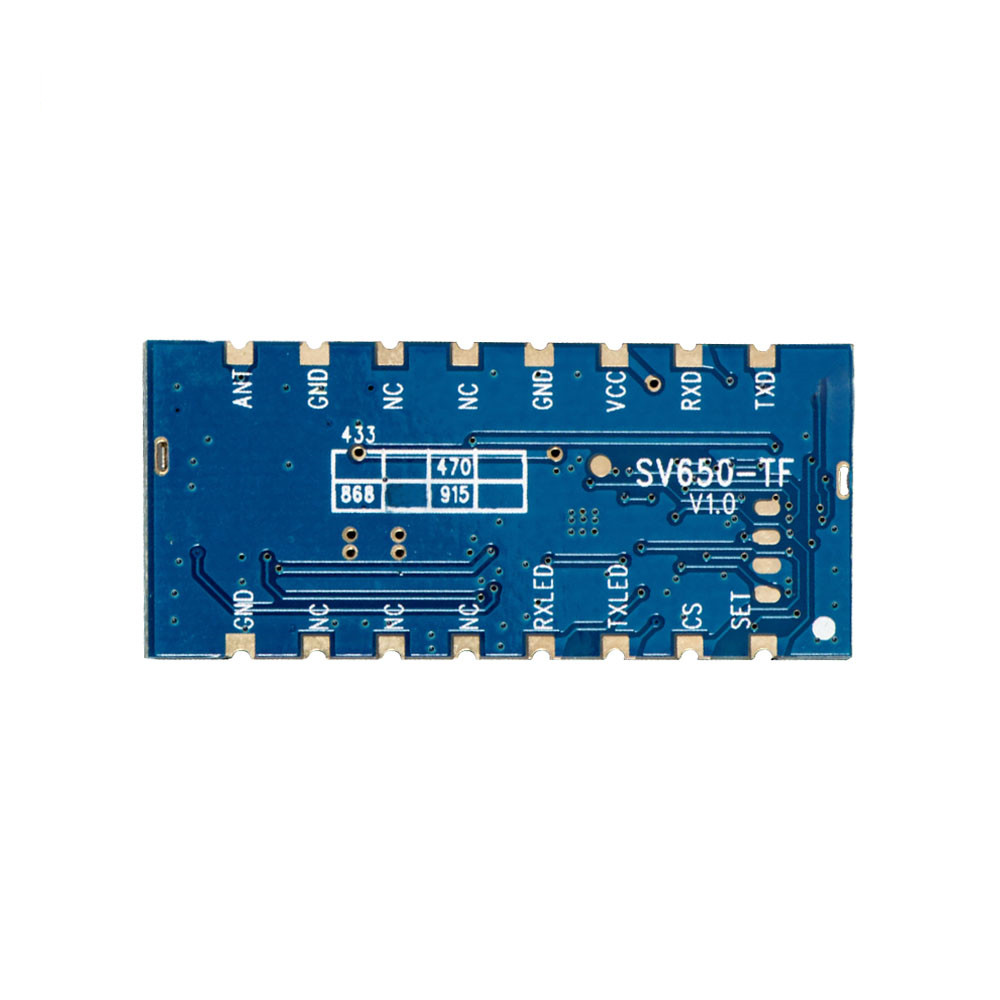

SV650-TF：400mW大功率无线数传模块小体积嵌入式可过CE认证

SV650-TF是一款窄带的大功率无线数传模块，采用高性能的Silicon Lab射频芯片。高效的接收灵敏度再加上业界领先的400 mW输出功率保证扩大范围和提高链路性能。模块提供了多频段多信道以及网络ID来降低传输过程中的干扰以提高传输性能。用户可以通过PC软件或通过相连的设备在线设置修改串口以及RF的相关参数。

SV650-TF可过CE认证，严格使用无铅工艺生产和测试，符合RoHS、Reach的标准。

联系我们

规格书&附件下载

产品规格书：SV650-TF 400mw小体积嵌入式无线数传模块2.0.pdf

其它附件：NiceRF_SV.rar

其它附件：serial assistant.rar

其它附件：Serial debugging assistant 1.3.rar

性能参数

特点&应用

典型应用电路

引脚定义

机械尺寸（单位：mm）

系列产品

参数	最小	典型	最大	单位	条件
运行条件
工作电压范围	3.3	5.0	6.5	V
工作温度范围	-40	25	+85	℃
电流消耗
接收电流		25		mA	TTL电平
接收电流		34		mA	485电平
发射电流		<320	350	mA	@24dBm
体眠电流		<50		uA	TTL电平
射频参数
频率范围（不同规格）	849.92	868.92	888.92	MHz	@868MHz
调制速率	1.2	9.6	115.2	Kbps	GFSK
发射功率范围	24	25	26	dBm	软件可配置
接收灵敏度		-121		dBm	@1.2kbps

产品特点

空旷传输距离可达2500米 @1.2K速率时
工作频段：868MHz
通讯频道多达40个
4字节网络ID
串口参数设置多样化
GFSK调制模式
TTL/RS485电平接口
天线自动匹配及双向开关控制
灵敏度高达 -121dBm
最大输出功率：400 mW （+26dBm）
工作电压范围：3~ 6.5 V
工作温度范围：-40 ~ +85 °C

应用领域

无线遥控遥测
远程抄表
安防系统
工业数据采集
家庭自动化遥测
无线数据通信
门禁系统
机器人控制

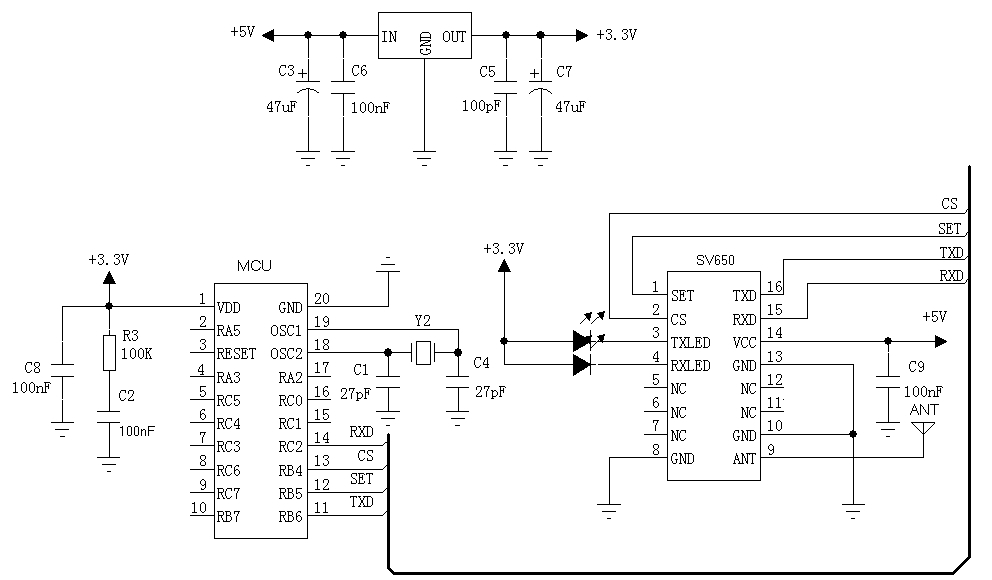

SV650-TF模块典型应用电路

注：模块的地线一定要与设备的数字地线相连。

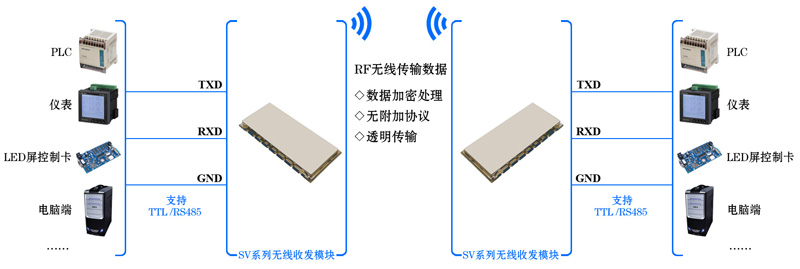

常规应用连接图如下所示：

常规应用

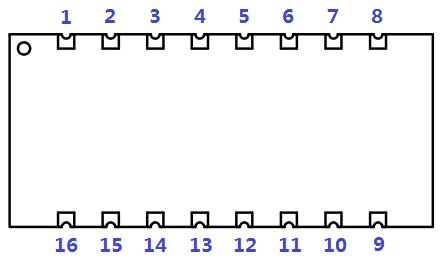

SV650-TF模块引脚定义

脚位编号	引脚定义	描述
1	SET	配置参数使能（低电平使能参数配置，默认高电平输出）
2	CS	模块使能（低电平休眠，电流小于5uA,默认高电平输出）
3	TXLED	发射指示灯输出脚（低电平有效）
4	RXLED	接收指示灯输出脚（低电平有效）
5、6、7	NC	空脚
8	GND	接电源地
9	ANT	射频信号输出，接50欧天线
10	GND	接天线地
11、12	NC	空脚
13	GND	接天线地
14	VCC	接电源正极（典型值5V）
15	RXD/B	串口通讯数据接收(@485电平时接B输出）
16	TXD/A	串口通讯数据发射(@485电平时接A输出)

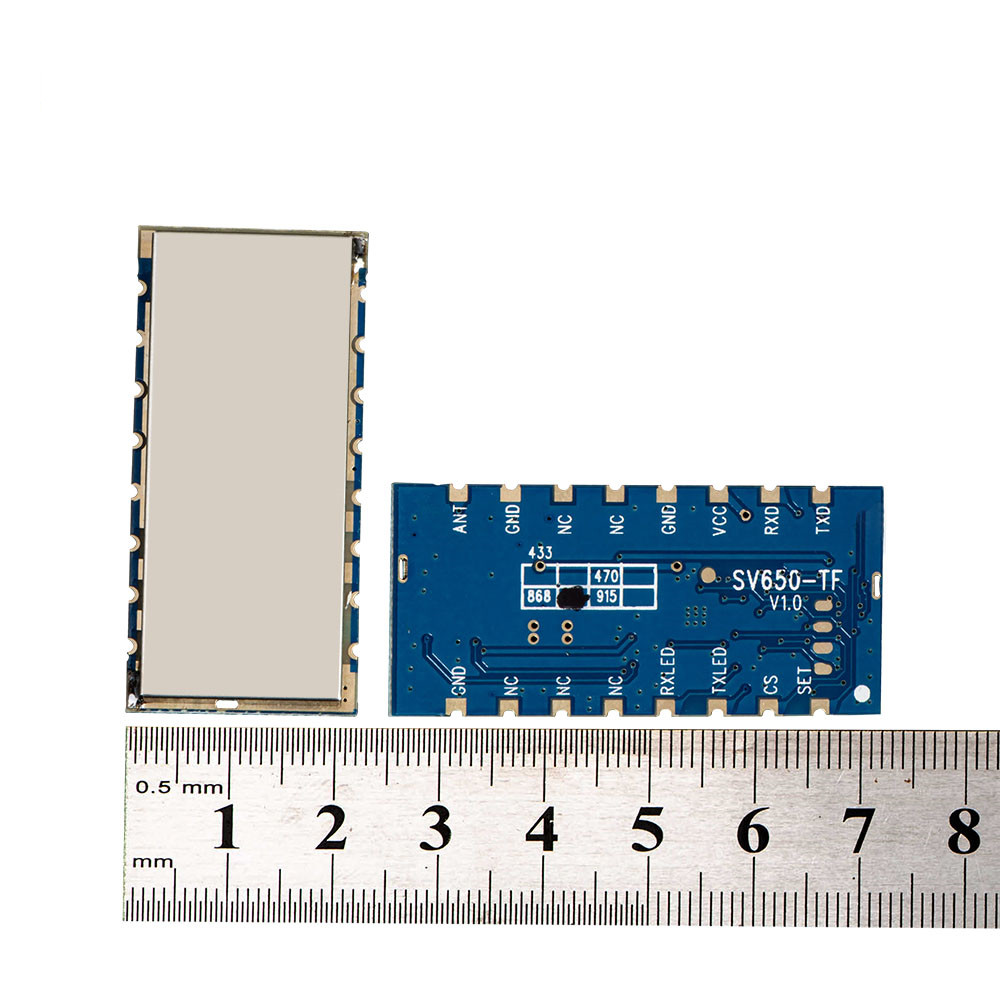

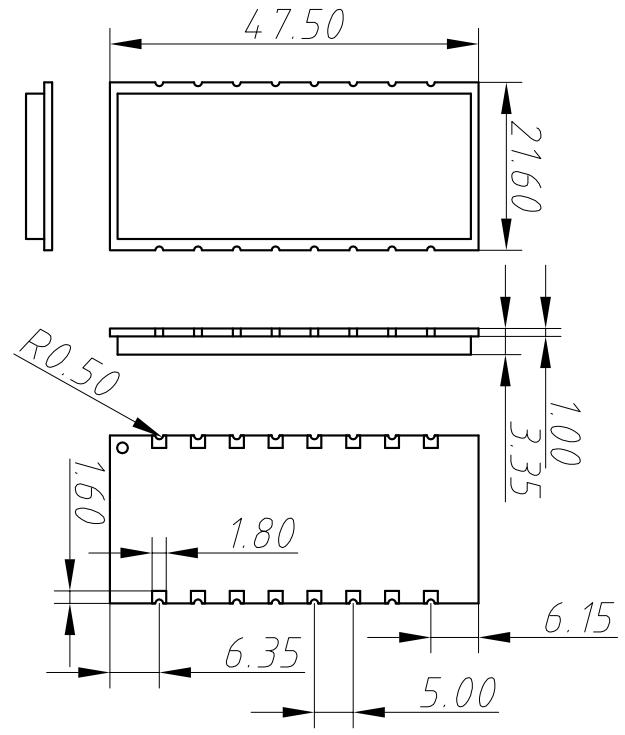

SV650-TF模块机械尺寸

型号	认证	接口	功率	频率（MHz）	特点
SV610		TTL	100mW/20dBm	433/470 868/915	GFSK 40 Channel RSSI
SV610Pro		TTL	100mW/20dBm	433/470 868/915	GFSK 40 Channel RSSI
SV611		TTL/RS232/RS485	100mW/20dBm	433/470 868/915	GFSK 40 Channel RSSI
SV650-TF	CE	TTL/RS485	500mW/27dBm	433/470 868/915	GFSK 40 Channel RSSI
SV650		TTL/RS485	500mW/27dBm	433/470 868/915	GFSK 40 Channel RSSI
SV651		TTL/RS232/RS485	500mW/27dBm	433/470 868/915	GFSK 40 Channel RSSI
SV652		TTL/RS232/RS485	500mW/27dBm	433/470 868/915	GFSK 40 Channel RSSI
SV653		USB	500mW/27dBm	433/470 868/915	GFSK 40 Channel RSSI
SV654		RS232-DB9 connector	500mW/27dBm	433/470 868/915	GFSK 40 Channel RSSI
SV6202		TTL/RS232/RS485	2W/33dBm	433/470 868/915	GFSK 40 Channel RSSI
SV6300		TTL/RS232/RS485	3W	433/470	GFSK 40 Channel RSSI
SV6500		TTL/RS232/RS485	5W/37dBm	433/470 868/915	GFSK 40 Channel RSSI
SV6500Pro		TTL/RS232/RS485	5W/37dBm	433/470 868/915	GFSK 40 Channel RSSI
SV-Mesh Series		TTL/RS232/RS485	100mW-5W	433/470 868/915	GFSK 40 Channel RSSI
LoRa Star 系列		TTL/RS232/RS485	100mW-5W	433/470 868/915	星型组网
LoRa600Pro		TTL	100mW/20dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa610Pro	KC/ANATEL	TTL	100mW/20dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa611Pro	KC	TTL/RS232/RS485	100mW/20dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa611DZ		TTL/RS232/RS485	100mW/20dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa610II		TTL	160mW/22dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa611II		TTL	160mW/22dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa611II-DZ		TTL	160mW/22dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa6100DZ		TTL/RS232/RS485	1W/30dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa6100Pro		TTL/RS232/RS485	1W/30dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa6102Pro		TTL/RS232/RS485	1W/30dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa6103Pro		USB	1W/30dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa6100II-1W		TTL	1W/30dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa6100II-2W		TTL	2W/33dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa6200II		TTL/RS232/RS485	2W/33dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa6200Pro		TTL/RS232/RS485	2W/33dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa6500II		TTL/RS232/RS485	5W/37dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa6500Pro		TTL/RS232/RS485	5W/37dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa6100Pro-mini		TTL/RS485	1W/31dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRaP30Pro		TTL/RS232/RS485	30W	433	MESH,LBT,AES128,RSSI
