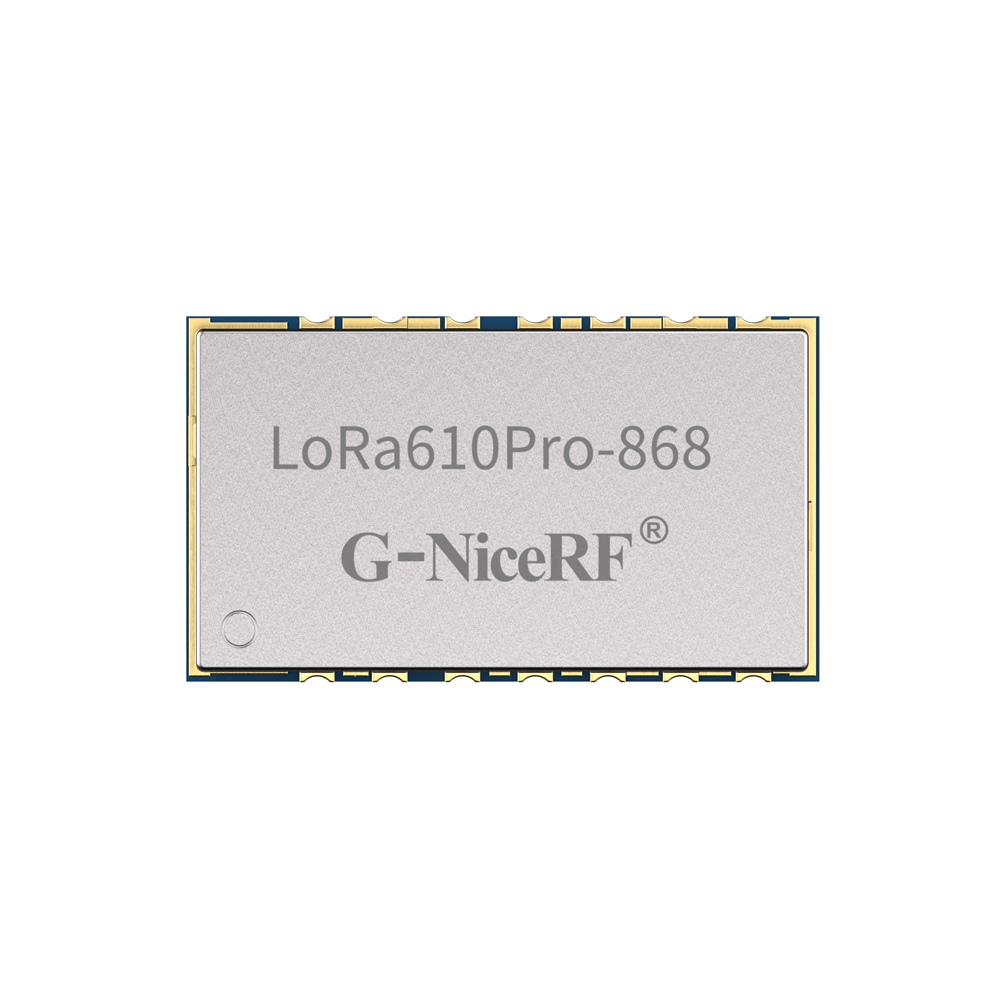

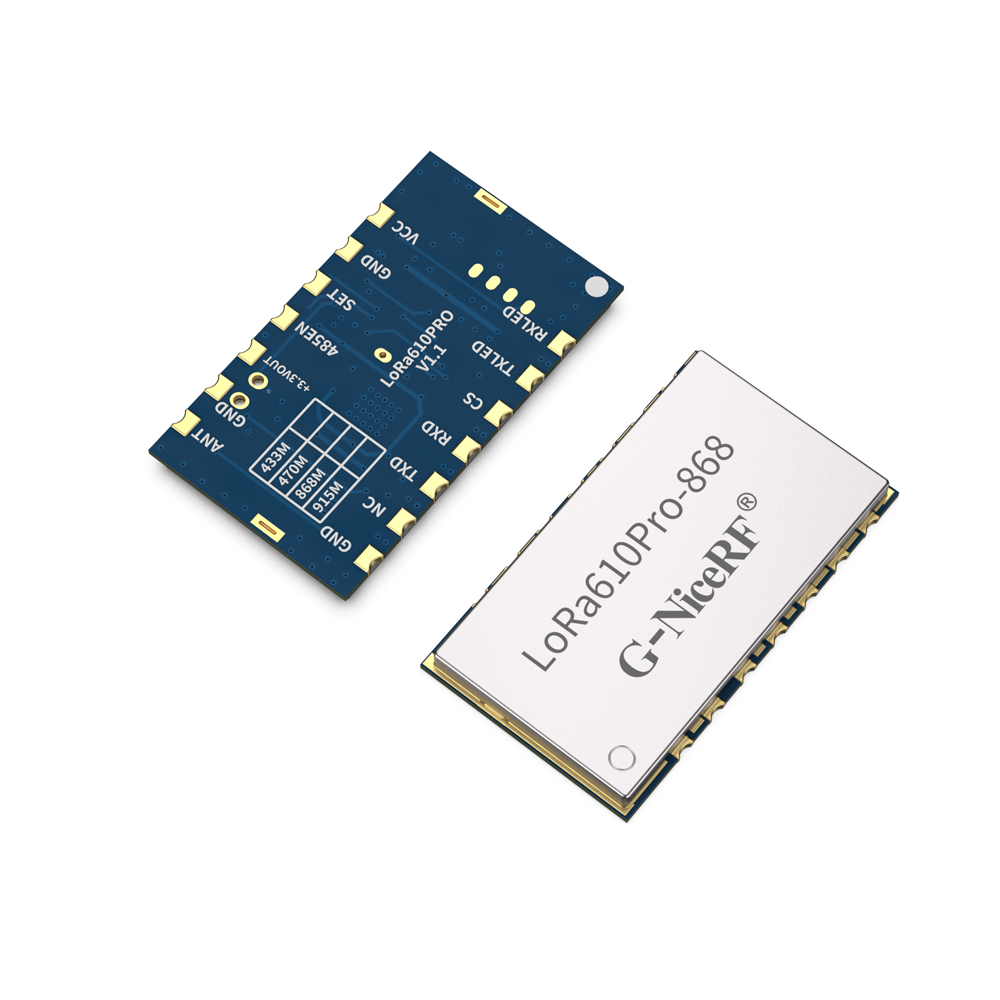

嵌入式 MESH自组网 100mW LoRa无线串口模块LoRa610Pro

LoRaPro模块是思为无线最新推出的一系列升级版组网无线通讯模块,它基于Semtech公司的SX127X芯片而研发,采用了先进的LoRa扩频调制跳频技术,高效的接收灵敏度,使得其穿透能力和通信距离都远超当下通用的FSK和GFSK产品,并具有更强的抗干扰性。为了迎合不同客户的应用需求,我们将此系列的模块软件设计为多合一自选的方式,用户可以通过PC软件配置模块在不同的工作模式下切换,在MESH模式下,路由模块具有自动路由的功能,用户可通过多模块组合的方式,形成无盲区无距离限制的组网传输。同时用户还可通过PC软件或串口指令对无线数据进行AES128加密,使数据传输更为安全。

LoRa610Pro模块设计为100mW的输出功率,嵌入式小体积的设计,在无线远程传输控制等行业得以广泛地应用。

LoRa610Pro严格使用无铅工艺生产和测试,符合RoHS、Reach的标准。

注:LoRa Pro系列可通过配置,分别与我司之前的几种型号LoRa 数传模块兼容互通。


硬件特点:
1,内置硬件防死机自复位电路,抵抗外部强干扰信号
2,内置过流过压反接保护电路
软件特点:
1,AES128数据加密方式;
2,LBT(Listen Before Talk)功能可选;
3,MESH模式下节点/路由/节点+路由可选

联系我们

分享新闻:

规格书&附件下载

产品规格书:LoRa610PRO 100mw 串口Lora无线组网模块V4.1.pdf

封装尺寸:LoRa610Pro package.rar

PC软件:LORAPRO_V30.rar

PC软件:LORAPRO_V50.rar

其它附件:USB_PC驱动.rar

其它附件:串口小助手.rar

认证报告:SZ22120189R01_NiceRF _LORA610II_ROHS.pdf

性能参数
特点&应用
典型应用电路
引脚定义
机械尺寸(单位:mm)

★注:模块内部经过3.3V LDO稳压。CS脚和SET脚控制是3.3V电平。TXD和RXD也是3.3V电平。

参  数

最 小

典 型

 最 大

单 位

条   件

运 行 条 件

工作电压范围

3.3

5.0

6.5

V



工作温度范围

-40

25

+85



电 流 消 耗

接收电流



< 15



mA

TTL电平

 发射电流



< 130



mA



休眠电流



< 200



uA



射 频 参 数

频率范围

(不同规格)

414.92

433.92

453.92

MHz

@433MHz

470.92

490.92

509.92

MHz

@490MHz

849.92

868.92

888.92

MHz

@868MHz

895.92

914.92

934.92

MHz

@915MHz

调制速率

91

656

17353

bps

@LoRa

发射功率范围

4

20

+20

dBm

软件7级可调

接收灵敏度



-139



dBm

@91bps

注:如需要更低的休眠功耗,可联系我司更改为休眠电流为15uA版本

产品特点

  • AES128数据加密方式
  • 无盲区无距离限制
  • 单个模块空旷传输距离5Km @低速率
  • MESH模式下跳数可选
  • CRC校验可选
  • 工作频段:433/470/868/915 MHz可选
  • 同频段下通讯信道40个
  • 串口参数设置多样化
  • 工作电压范围:3~6.5 V
  • LBT(Listen Before Talk)功能可选
  • MESH模式下节点/路由/节点+路由可选
  • 内置硬件复位保护电路
  • LORA调制模式,TTL电平
  • 灵敏度: -139 dBm
  • 最大输出功率:100 mW (+20 dBm)
  • 工作温度范围:-40~+85℃

应用领域

  • 无线遥控
  • 远程抄表
  • 工业数据采集
  • 家庭自动化遥测
  • 无线数据通信
  • 门禁系统





应用电路

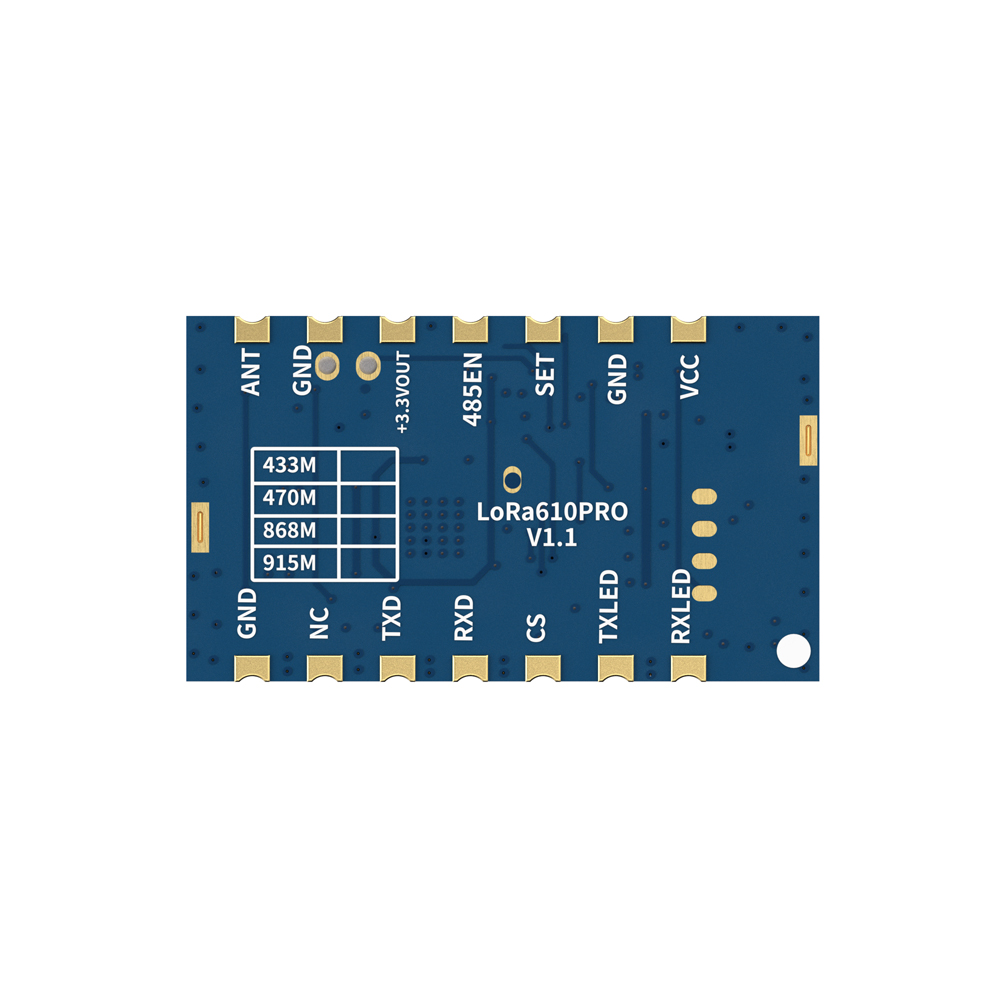

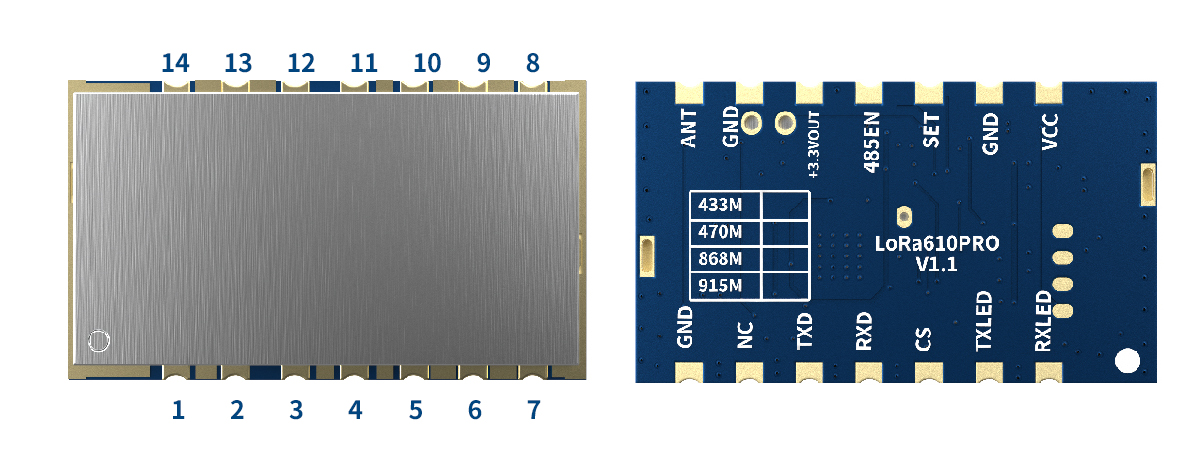

引脚定义

脚位编号

引脚定义

描  述

1

RXLED

接收信号指示灯,低电平点亮,默认高电平

2

TXLED

发射信号指示灯,低电平点亮,默认高电平

3

CS

模块使能脚(内置上拉)

注:默认出厂版本:休眠电流<200uA, CS拉高或悬空正常通讯,低电平时休眠;

低功耗版本:休眠电流<15uA,CS拉低时正常通讯,拉高或悬空休眠。

4

RXD

串口通讯数据接收

5

TXD

串口通讯数据发射

6

NC

空脚

7

GND

天线地

8

ANT

射频信号输出,接50欧天线

9

GND

天线地

10

+3.3V OUT

3.3V电压输出脚,可以驱动50mA以内设备

11

485EN

可接外扩485电平的控制转换引脚

12

SET

配置参数使能(低电平使能参数配置,默认高电平输出)

13

GND

接电源负极,地线

14

VCC

接电源正极(典型值5V)

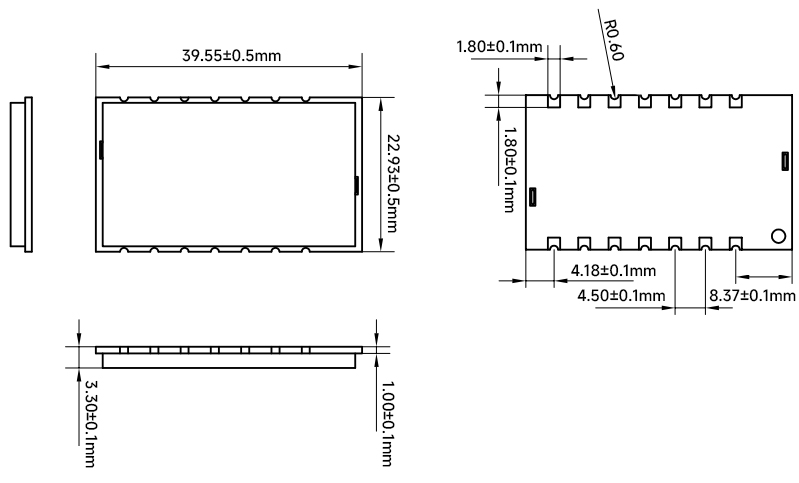

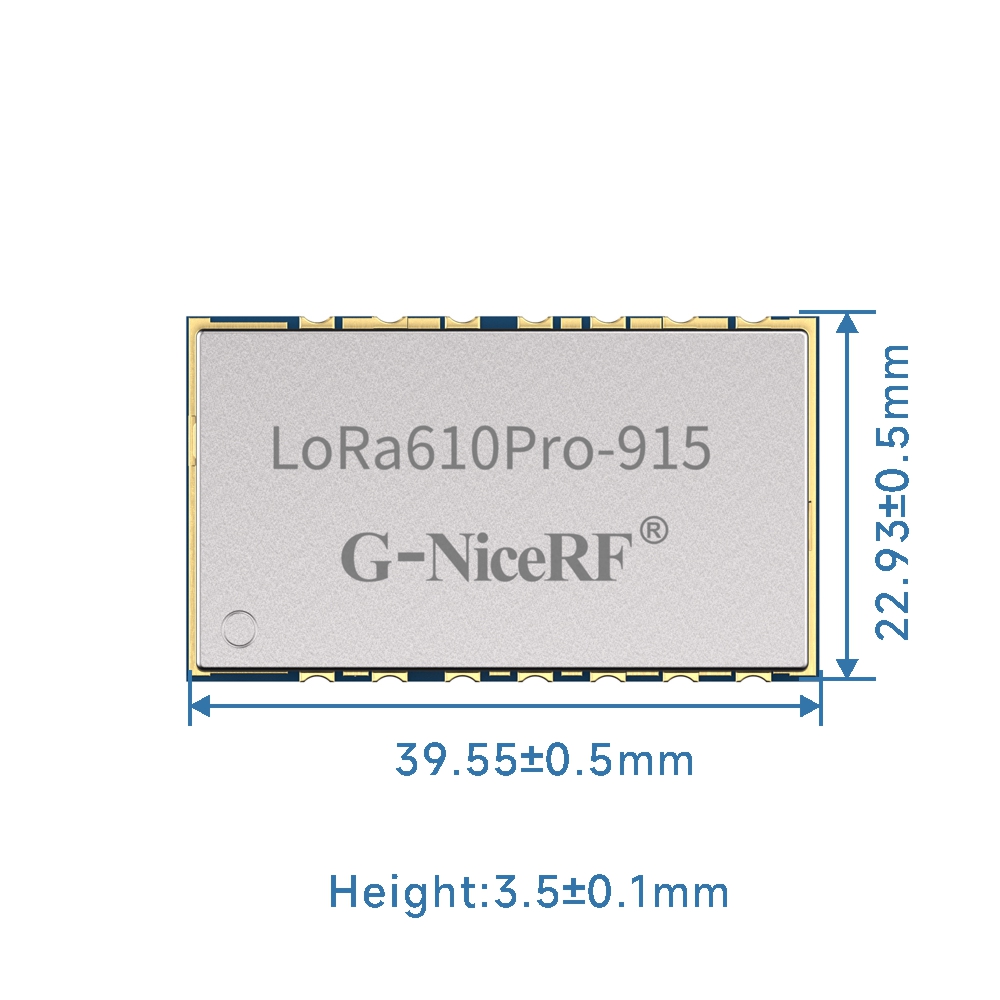

模块尺寸
