LoRa6102Pro:1W 工业级 MESH自组网 抗干扰 LoRa无线数传电台

LoRa Pro模块是思为无线最新推出的一系列升级版组网无线通讯模块,它基于Semtech公司的SX127X芯片而研发,采用了先进的LoRa扩频调制跳频技术,高效的接收灵敏度,使得其穿透能力和通信距离都远超当下通用的FSK和GFSK产品,并具有更强的抗干扰性。为了迎合不同客户的应用需求,我们将此系列的模块软件设计为多合一自选的方式,用户可以通过PC软件配置模块在不同的工作模式下切换,在MESH模式下,路由模块具有自动路由的功能,用户可通过多模块组合的方式,形成无盲区无距离限制的组网传输。同时用户还可通过PC软件或串口指令对无线数据进行AES128加密,使数据传输更为安全。
LoRa无线数传电台LoRa6102Pro设计为1W/500mW的输出功率,有TTL/RS232/RS485三种电平可选,在无线远程传输控制等行业得以广泛地应用。
LoRa6102Pro严格使用无铅工艺生产和测试,符合RoHS、Reach的标准。
硬件特点:
1,内置硬件防死机自复位电路,抵抗外部强干扰信号
2,内置过流过压反接保护电路
3,体积小,金属外壳,抗干扰能力强, 三种电平接口可选TTL,RS232,RS485
软件特点:
1,AES128数据加密方式;
2,LBT(Listen Before Talk)功能可选;
3,MESH模式下节点/路由/节点+路由可选

联系我们

分享产品:

规格书&附件下载

产品规格书:LoRa6102PRO 1W 串口Lora无线组网模块V4.pdf

PC软件:LORAPRO_V30.rar

PC软件:LORAPRO_V50.rar

其它附件:USB_PC驱动.rar

其它附件:串口调试小助手1.3.rar

性能参数
特点&应用
内部框图
引脚定义
机械尺寸(单位:mm)

★注:模块内部经过3.3V LDO稳压。CS脚和SET脚控制是3.3V电平。TXD和RXD也是3.3V电平。

参  数 最 小 典 型  最 大 单 位 条   件
运 行 条 件
工作电压范围 3.3 5.0 6.5 V
工作温度范围 -40 25 +85
电 流 消 耗
接收电流   < 16   mA @5V,TTL电平
 发射电流   < 600   mA @5V,TTL电平
休眠电流   < 250   uA @5V,TTL 电平 可定制 <5 uA 版本
射 频 参 数
        频率范围        (不同规格) 414.92 433.92 453.92 MHz @433MHz
470.92 490.92 509.92 MHz @470MHz
849.92 868.92 888.92 MHz @868MHz
895.92 914.92 934.92 MHz @915MHz
调制速率 91 656 17353 bps @LoRa
发射功率范围 + 24 > 29.5 + 31 dBm @5V,@433MHz / 490MHz
+ 21 > 27 + 28.5 dBm @5V,@868MHz / 915MHz
接收灵敏度   -139   dBm @91bps

注:如需要更低的休眠功耗,可联系我司更改为休眠电流为15uA版本

产品特点

  • AES128数据加密方式
  • 无盲区无距离限制 ,单个模块空旷传输距离8Km @低速率
  • 工作频段:433/470/868/915 MHz可选
  • 同频段下通讯信道40个
  • 串口参数设置多样化
  • 工作电压范围:3.3 ~ 6.5 V
  • MESH模式下跳数可选
  • CRC校验可选
  • LBT(Listen Before Talk)功能可选
  • MESH模式下节点/路由/节点+路由可选
  • 内置硬件复位保护电路
  • LORA调制模式,TTL,RS232,RS485电平
  • 灵敏度: -139 dBm
  • 最大输出功率:500mW/1W (+30/+27dBm)
  • 工作温度范围:-40 ~ +85 °C

应用领域

  • 无线遥控
  • 远程抄表
  • 工业数据采集
  • 家庭自动化遥测
  • 无线数据通信
  • 门禁系统

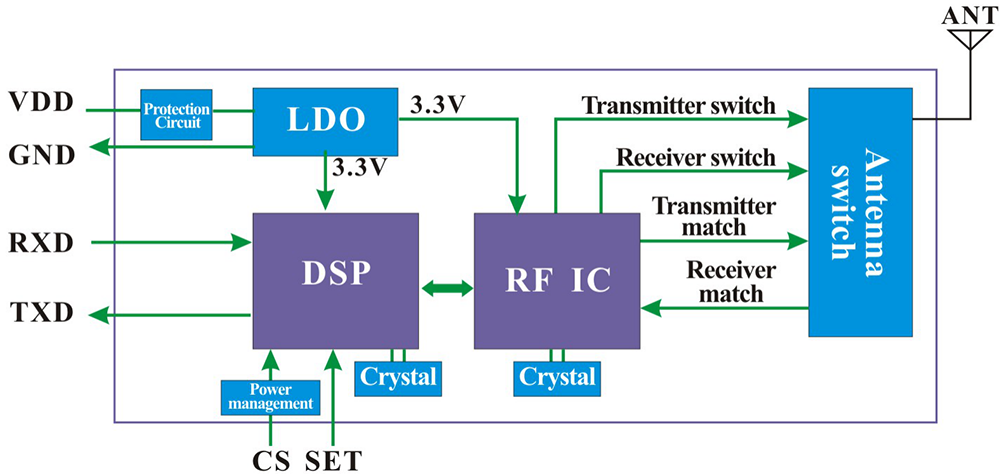

LoRa无线数传电台LoRa6102Pro的内部框图

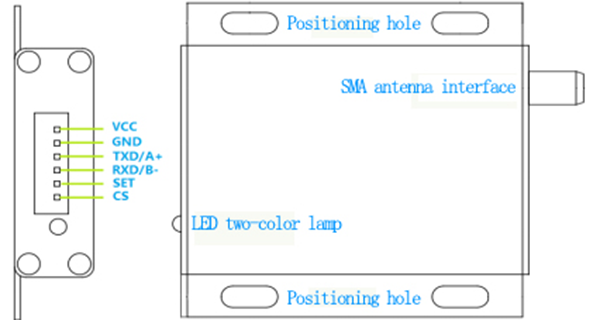

LoRa无线数传电台LoRa6102Pro的引脚

脚位编号 引脚定义 描  述
1 VCC 接电源正极(典型值5V)
2 GND 接电源地
3 TXD/A 串口通讯数据发射(@485电平时,接A输出)
4 RXD/B 串口通讯数据接收(@485电平时,接B输出)
5 SET 配置参数使能(低电平使能参数配置,默认高电平输出)
6 CS 模块使能脚(内置上拉) 注:默认出厂版本:休眠电流<200uA, CS拉高或悬空正常通讯,低电平时休眠; 低功耗版本:休眠电流<15uA,CS拉低时正常通讯,拉高或悬空休眠。

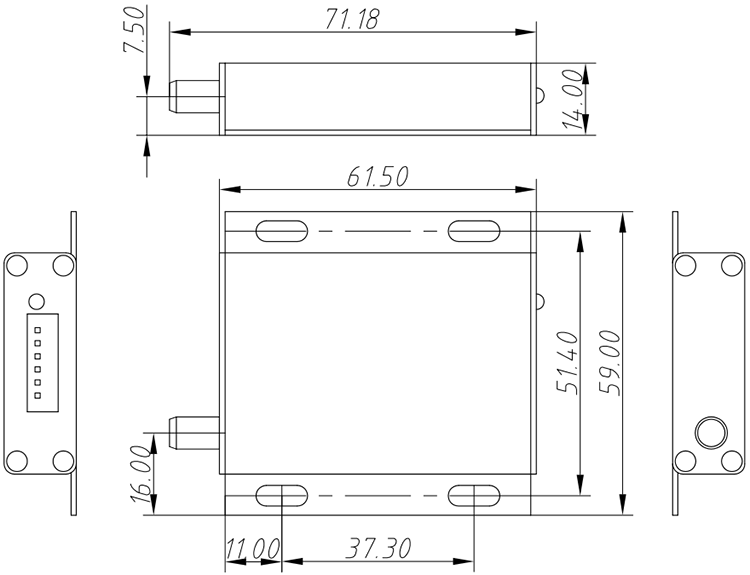

LoRa无线数传电台LoRa6102Pro的机械尺寸
