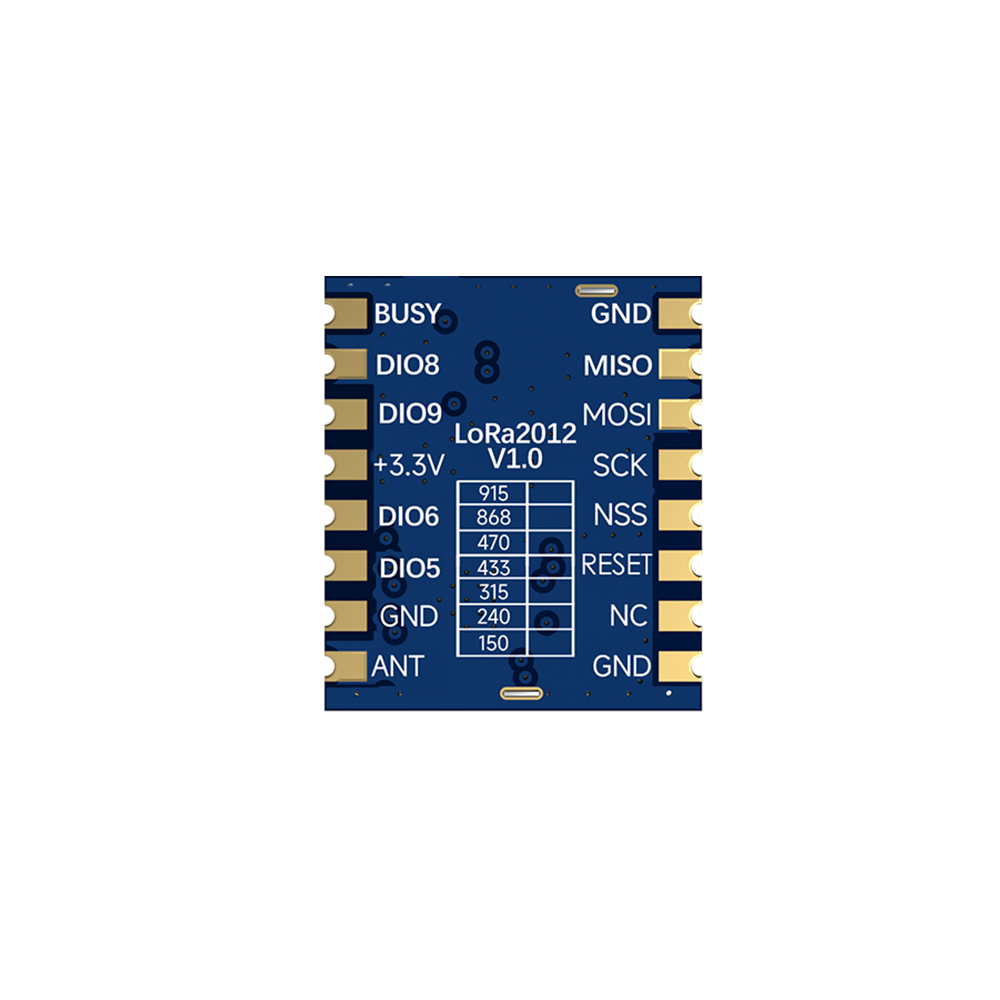

LoRa2012 LoRa无线通信模块背面，展示MISO、MOSI、SCK、NSS、ANT等引脚标识

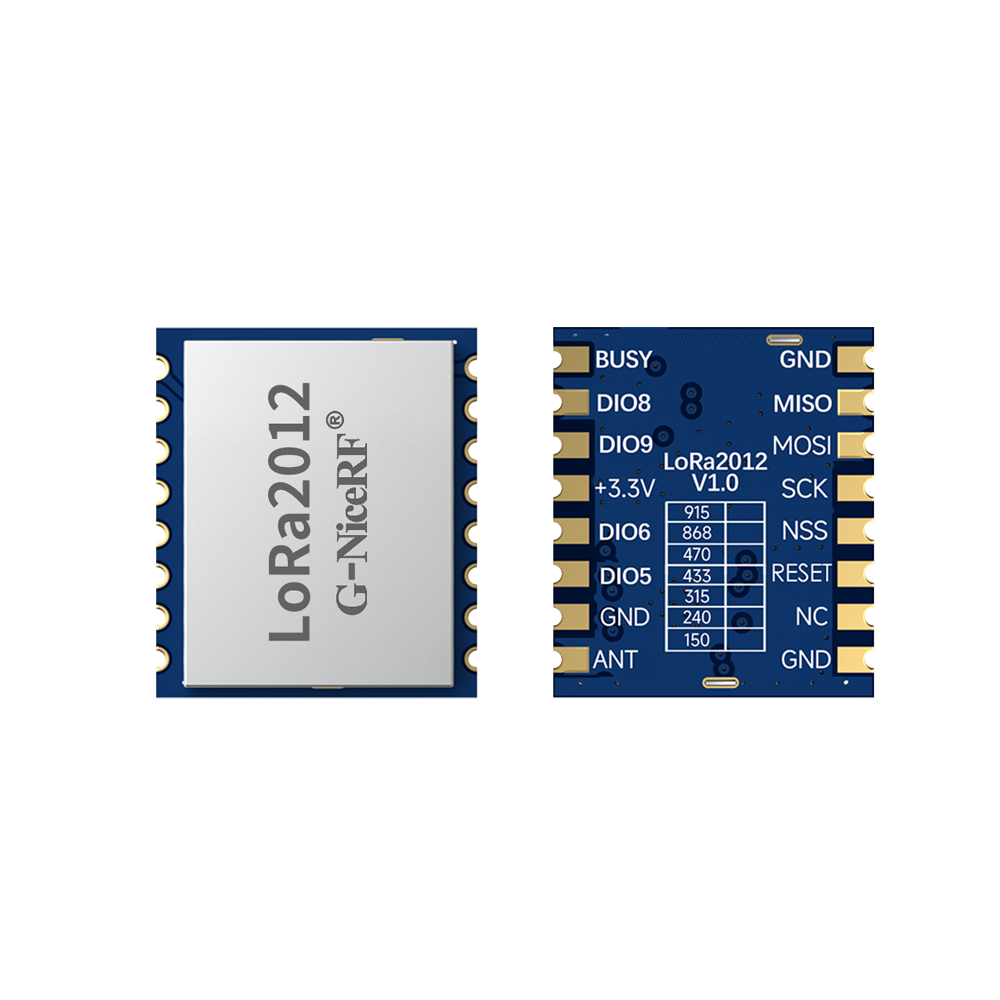

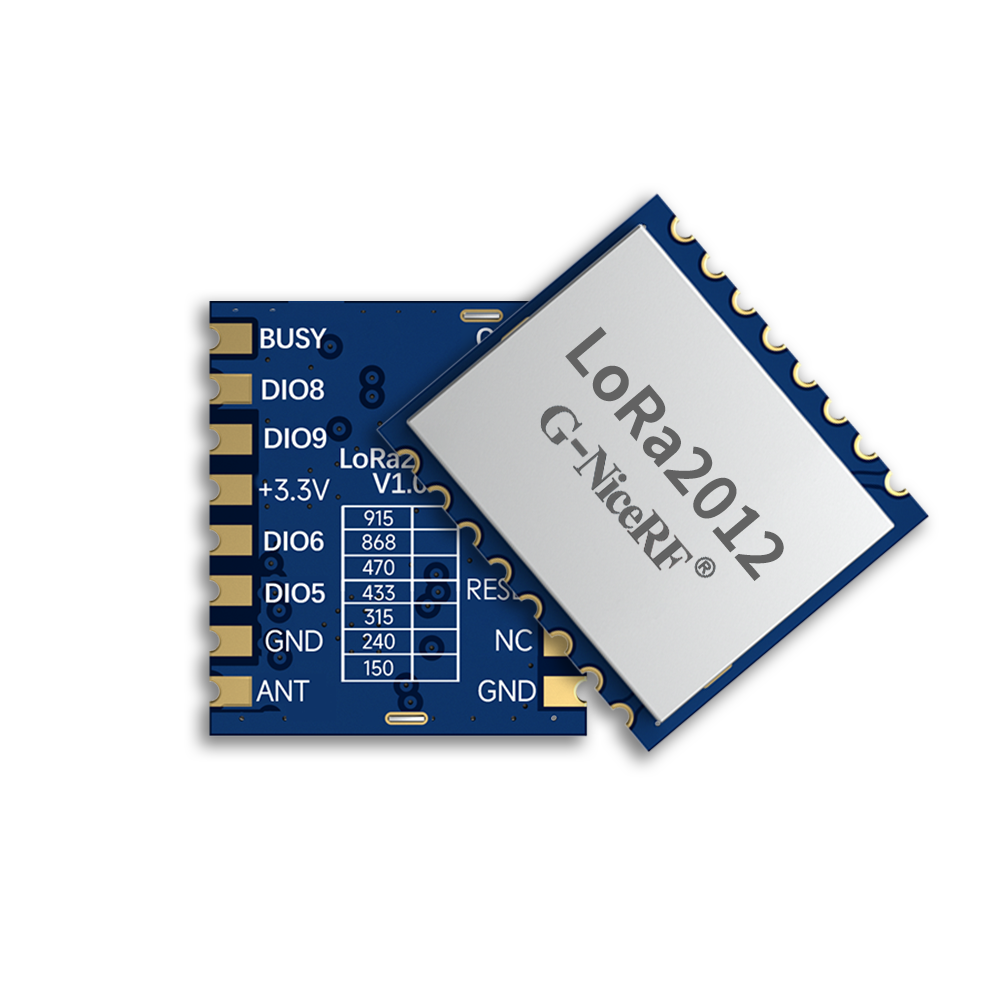

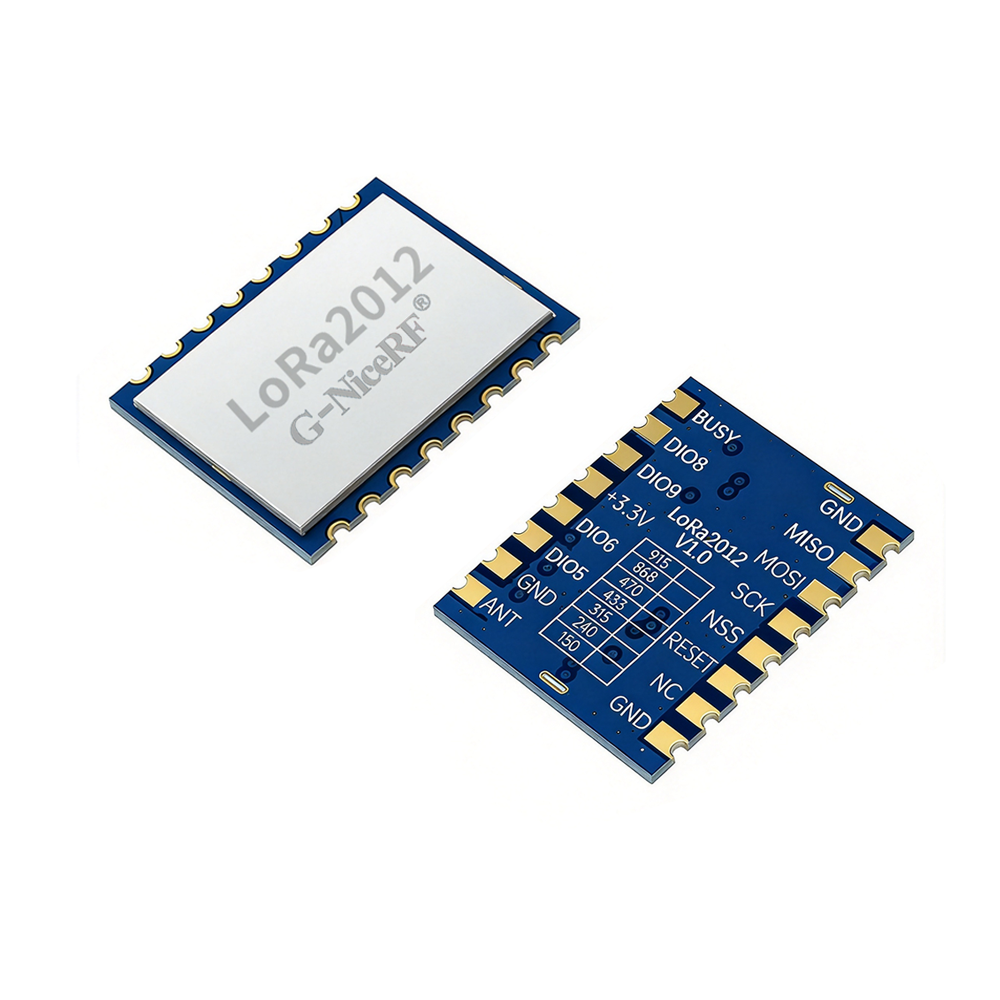

LoRa2012 LoRa无线通讯模块

Name: LoRa2012 LoRa无线通讯模块
Brand: 思为无线

LoRa2012 是一款基于 Semtech LR2012 芯片的 LoRa 无线通讯模块，集成第四代 LoRa IP 核，支持 Sub-GHz / ISM 频段，兼容 LoRaWAN 协议，支持 FSK、LoRa、OOK 多种调制方式，可应用于智慧农业、智能家居、远程灌溉、工业制造、无人机等场景。模块支持 433/470/868/915MHz 常用频段，可定制 150–960MHz 频率，最大发射功率 22dBm，Sub-GHz 接收灵敏度最高可达 -143dBm。

联系我们

规格书&附件下载

产品规格书：LoRa2012 LoRa无线通讯模块 V1.0

性能参数

特点&应用

典型应用电路

脚位定义

机械尺寸

系列产品

参数	测试条件	最小	典型	最大	单位
工作电压范围		1.8	3.3	3.6	V
工作温度范围		-40	25	85	℃
最大输入信号			10		dBm
电流消耗
发射电流	@433MHz		< 110		mA
	@868/915		< 120
	@3.3v,@DCDC,Sub-GHz		< 6		mA
	@3.3v,@LDO,Sub-GHz		<9.3		mA
休眠电流	@3.3v		≤ 2		uA
射频参数
频率范围	@433MHz	400		460	MHz
	@470MHz	470		510	MHz
	@868MHz	850		890	MHz
	@915MHz	900		940	MHz
发射功率	@Sub-GHz	19	21	22	dBm
接收灵敏度	BW=62.5KHz,SF=12 @sub-GHz		-143		dBm
接收灵敏度	BW=125KHz,SF=10 @sub-GHz		-136		dBm
频率误差	@Crystal		10		ppm
频率误差	@TCXO		0.5		ppm
调制速率(@sub-GHz)	@LoRa	0.0458		125	Kbps
调制速率(@sub-GHz)	@FSK,@433MHz-960MHz	0.5		2000	Kbps

产品特点

低频段：433/470/868/915MHz（可定制150～960MHz的频率）

Sub-GHz接收灵敏度高达 -143dBm @BW=62.5KHz,SF=12
内置静电保护电路
LoRa 最高可达 125 Kbps
第四代LoRa IP技术
多扩频因子同时接收
增强型CAD(信道活动检测)
更高的频率偏移容限(适应恶劣射频环境)
支持多种主流通讯协议
开阔地Sub-GHz传输距离为5000米以上
发射功率可调，最大22dBm
休眠电流≤2uA
接收电流小于7mA

应用领域

无人机应用
智慧农业 / 智能家居
远程灌溉
工业制造

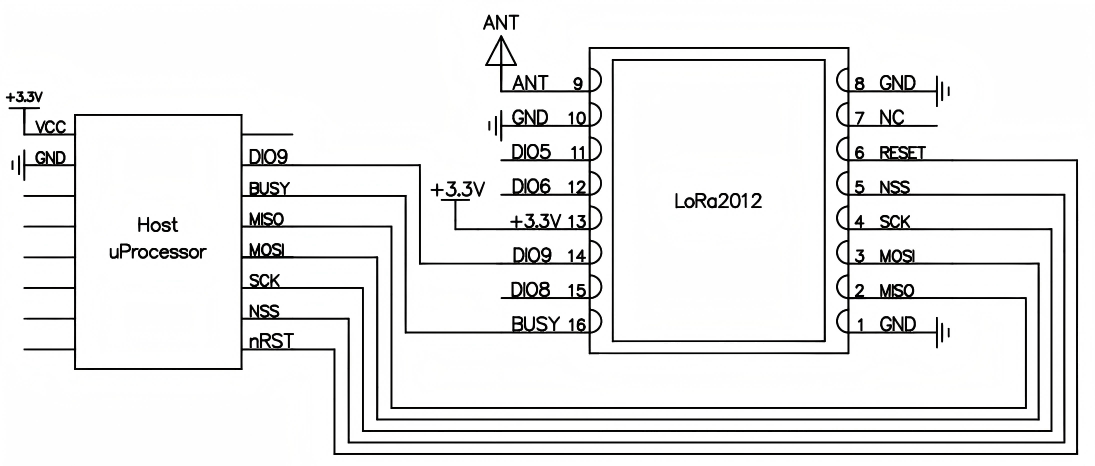

LORA2012典型应用电路

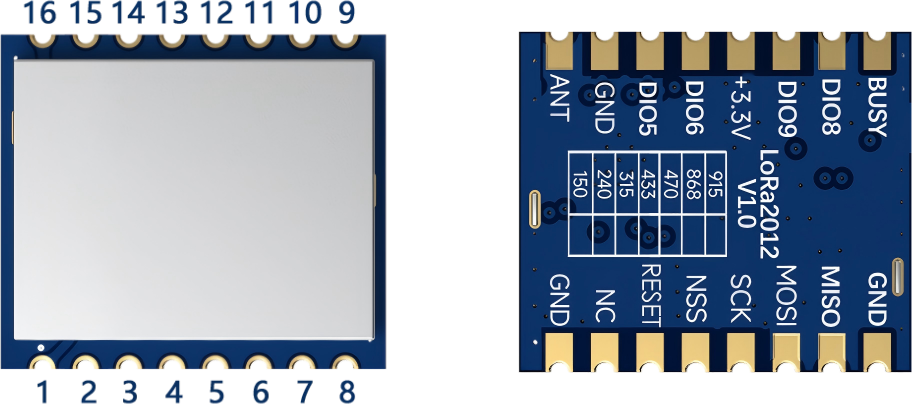

lora2021脚位定义

脚位编号	引脚定义	I/O	描述
1,8,10	GND		接电源负极
2	MISO	O	SPI数据输出
3	MOSI	I	SPI数据输入
4	SCK	I	SPI时钟输入
5	NSS	I	SPI片选输入
6	RESET	I	复位触发输入,具体见芯片规格书
7	NC
9	ANTA ANT		@sub-GHz频段天线接口，外接50欧天线
11	DIO5	IO	多用途数字接口，具体见芯片规格书
12	DIO6	IO	多用途数字接口，具体见芯片规格书
13	+3.3V		接电源正极
14	DIO9	IO	多用途数字接口，具体见芯片规格书
15	DIO8	IO	多用途数字接口，具体见芯片规格书
16	BUSY	O	用于状态指示，详情查看芯片资料

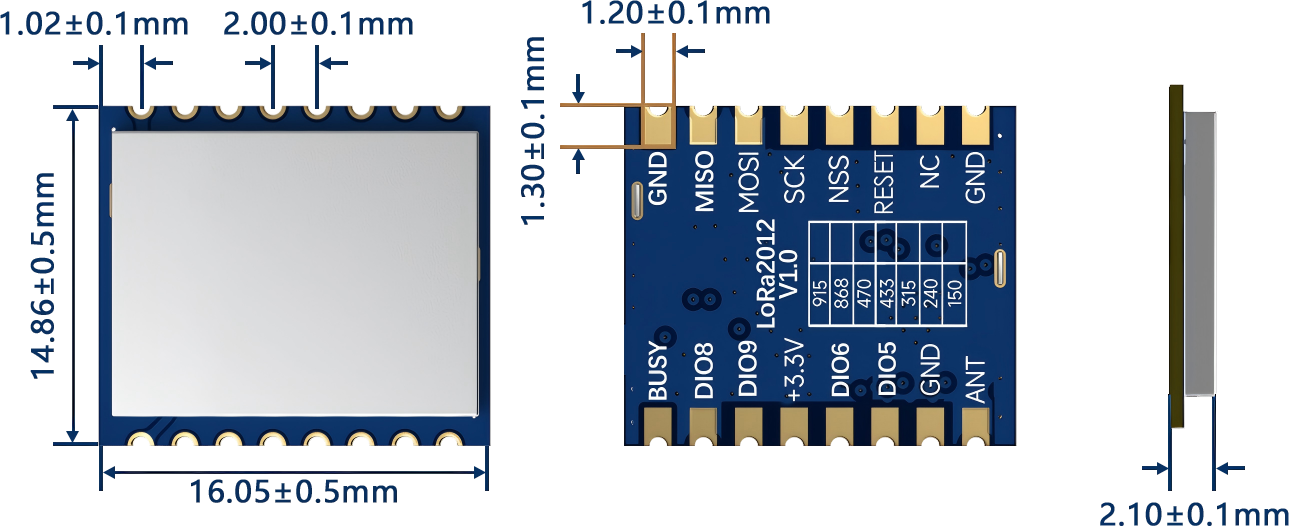

lora2012机械尺寸

型号	认证	发射功率	频率(MHZ)	尺寸(mm)
LoRa2021F33-2G4		1W/2W	Sub-G/2400	21393.3
LoRa2021		160mW/22dBm	Sub-G/2400/S	19.7152.2
LoRa1121F33-1G9			Sub-G/S	39213.3
LoRa1121F33-2G4		1W/2W	Sub-G/2400	39213.3
LoRa1120		160mW/22dBm	Sub-G/2400/S	19.7152.2
LoRa1121	FCC/CE	160mW/22dBm	Sub-G/2400/S	19.7152.2
LoRa-CC68-868	CE	160mW/22dBm	868	16162.1
LoRa-CC68-915	FCC	160mW/22dBm	915	16162.1
CC68-C1	FCC/CE	160mW/22dBm	433/470/868/915	16162.1
LoRa-CC68-TCXO	FCC/CE	160mW/22dBm	433/470/868/915	16162.1
LoRa-CC68-X1		160mW/22dBm	433/470/868/915	12.513.81.8
LoRa1262-868	CE	160mW/22dBm	868	16162.1
LoRa1262-915	FCC	160mW/22dBm	915	16162.1
LoRa1268		160mW/22dBm	433/470	16162.1
LoRa1262F30		2W/33dBm	868/915	38204
LoRa1268F30		2W/33dBm	433/470	38204
LoRa1268F30-mini		1W/30dBm	433/470	26.4162.7
LoRa1276-C1-868	CE	100mW/20dBm	150/433/470/868/915	16162.1
LoRa1276-C1-915	FCC/IC	100mW/20dBm	150/433/470/868/915	16162.1
LoRa1278-C1	CE	100mW/20dBm	150/433/470	16162.1
LoRa1278		100mW/20dBm	150/433/470	1717.32.3
LoRa1276-915	FCC	100mW/20dBm	150/433/470/868/915	1717.32.3
LoRa1278F30		1W/30dBm	150/433/470	38204
LoRa1276F30		500mW/27dBm	150/433/470/868/915	38204
LoRa1280		17.78mW/12.5dBm	2400	16162.1
LoRa1281		17.78mW/12.5dBm	2400	16162.1
LoRa1280-TCXO	FCC/CE	17.78mW/12.5dBm	2400	16162.1
LoRa1281-TCXO	FCC/CE	17.78mW/12.5dBm	2400	16162.1
LoRa1280-C1		17.78mW/12.5dBm	2400	14.520.52
LoRa1281-C1		17.78mW/12.5dBm	2400	14.520.52
LoRa128XF27	FCC/CE	500mW/27dBm	2400	31.515.83.2
LoRa1280F27-TCXO		500mW/27dBm	2400	31.515.83.2
LoRa-STM32WLE5		160mW/22dBm	433/470/868/915	17*14
RF4463Pro-433	FCC/CE/IC	100mW/20dBm	433	1717.32.4
RF2401F20	CE/FCC/ IC/TELEC	100mW/20dBm	2400	13.0219.22.1
SA618F30-FD	全双工	1W/30dBm	410-490 MHz	24*39.3
